便携式耳机吉他音频放大效果装置

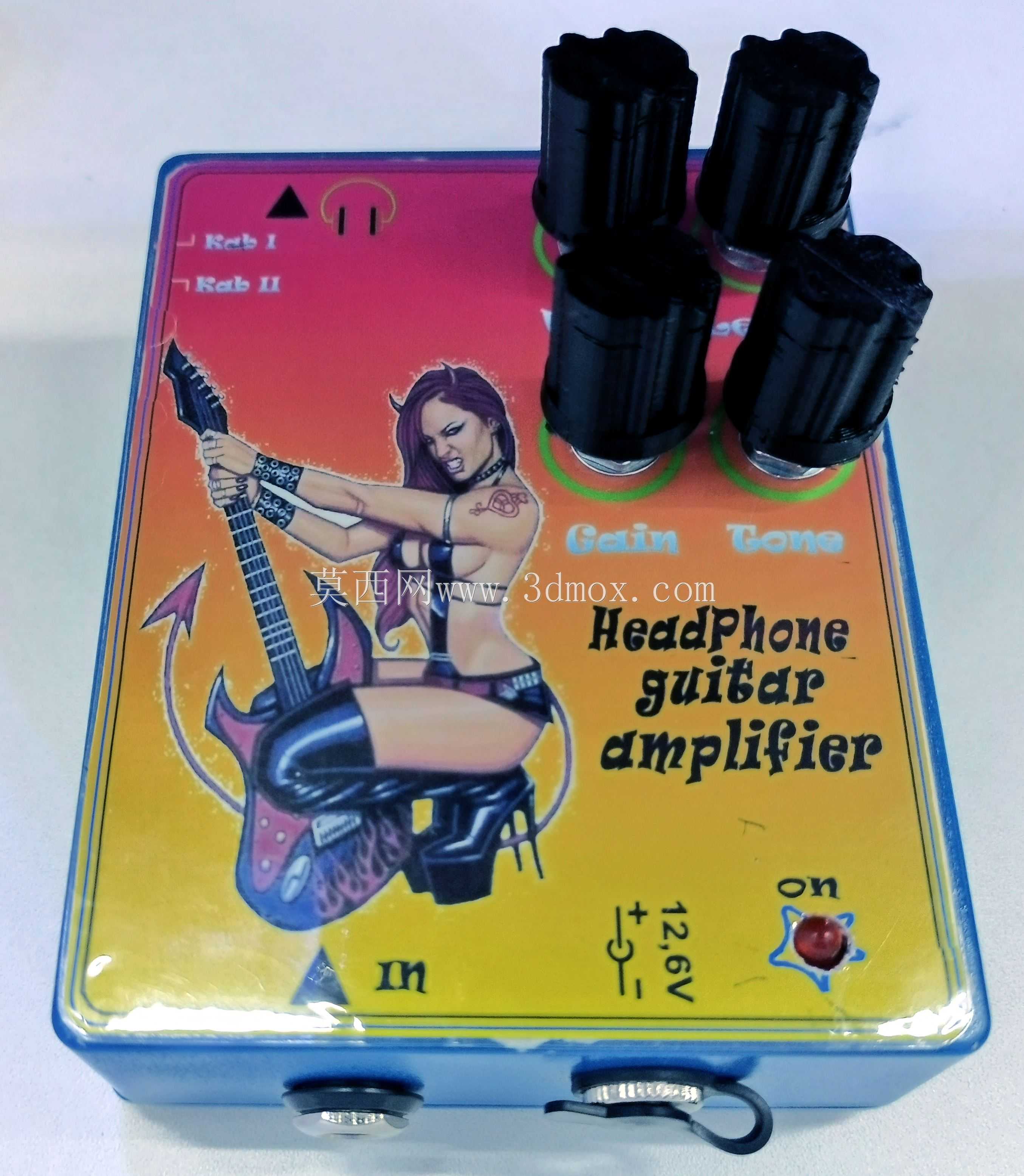

　　这款耳机吉他放大装置，核心定位是电声乐器练习场景下的随身音频处理单元，区别于舞台用大功率吉他音箱，它的核心应用场景覆盖居家静音练习、户外便携演奏、小型即兴创作等不需要大音量外放的场合，解决传统吉他音箱音量过大扰民、便携性不足的痛点，让吉他手可以随时通过耳机接入获得带增益调节的吉他音色输出。从功能特性来看，装置正面设置四个调节旋钮，分别对应两路输入增益调节、总音量控制、音色均衡调节，可实现从清音到过载的不同音色输出，面板集成电源开关、12.6V直流供电接口、6.35mm音频输入接口，输入接口适配标准电吉他输出插头，输出端直接匹配3.5mm标准耳机接口，无需额外转接头即可直接使用。

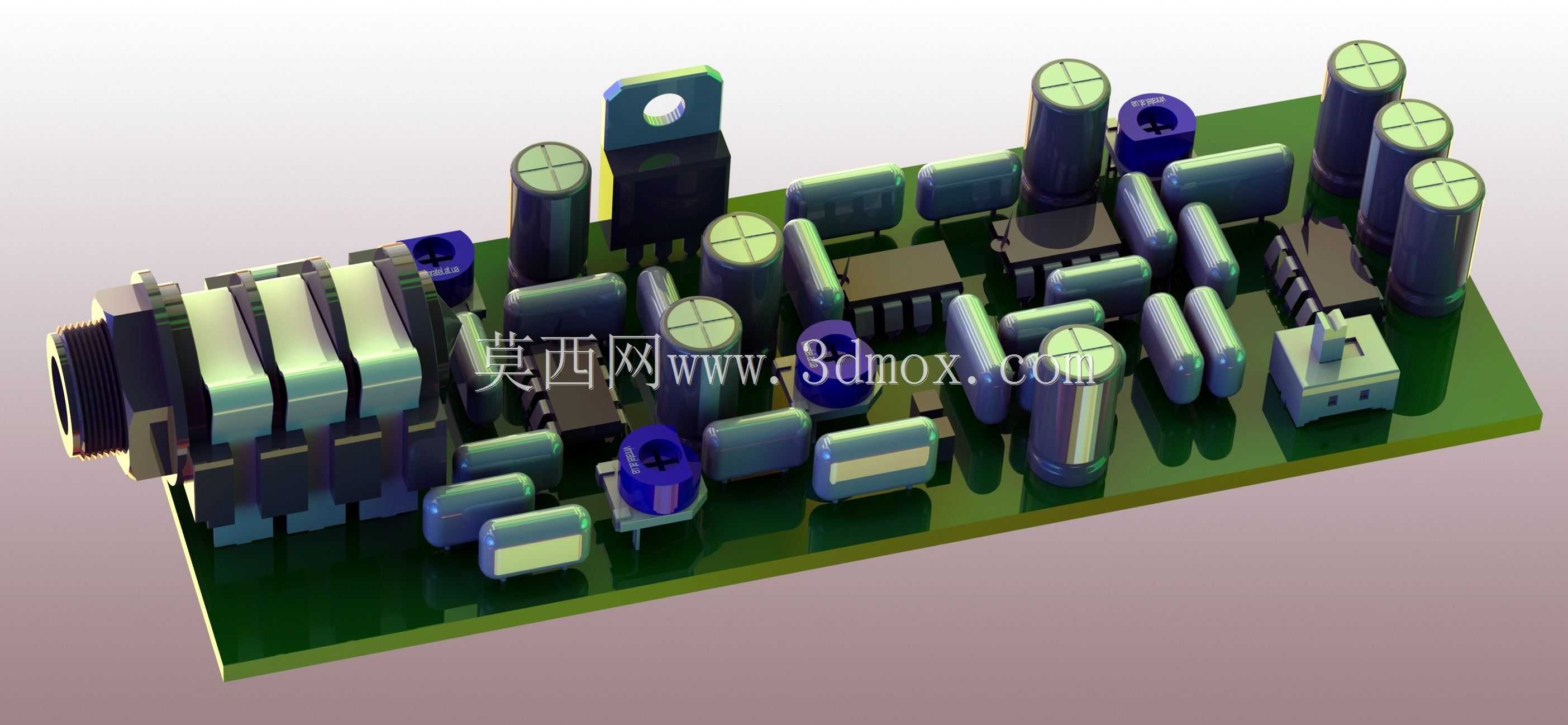

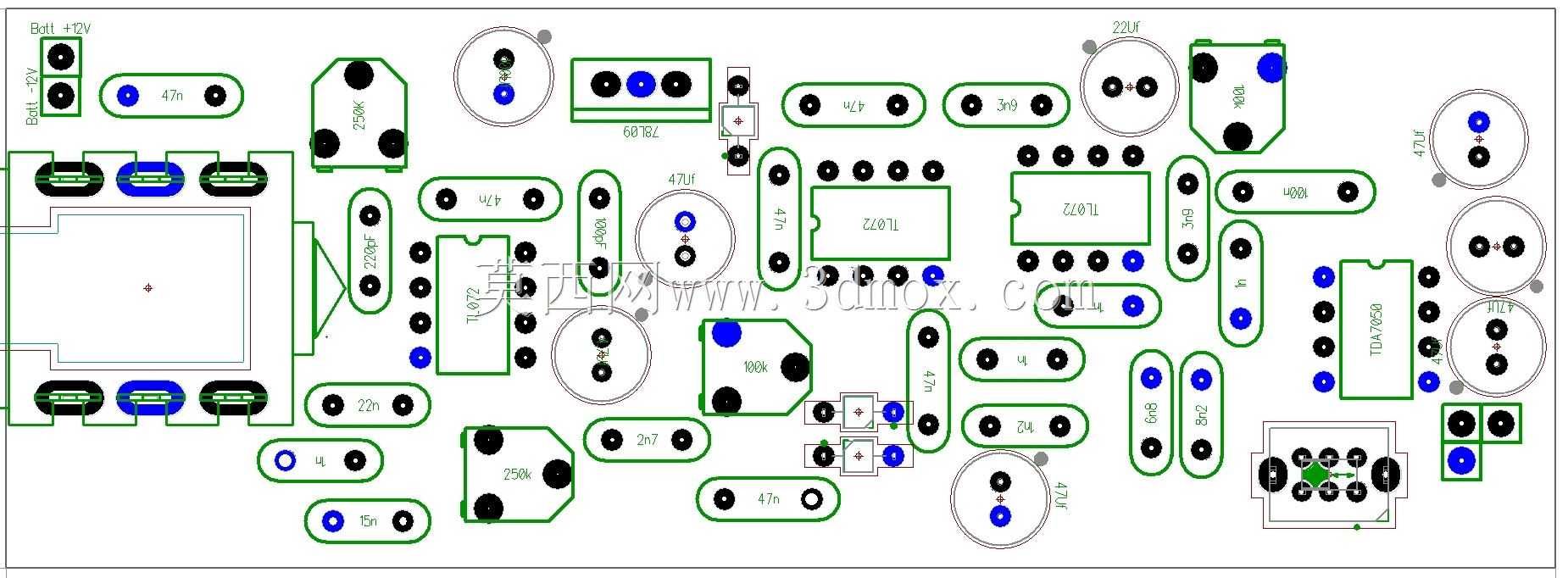

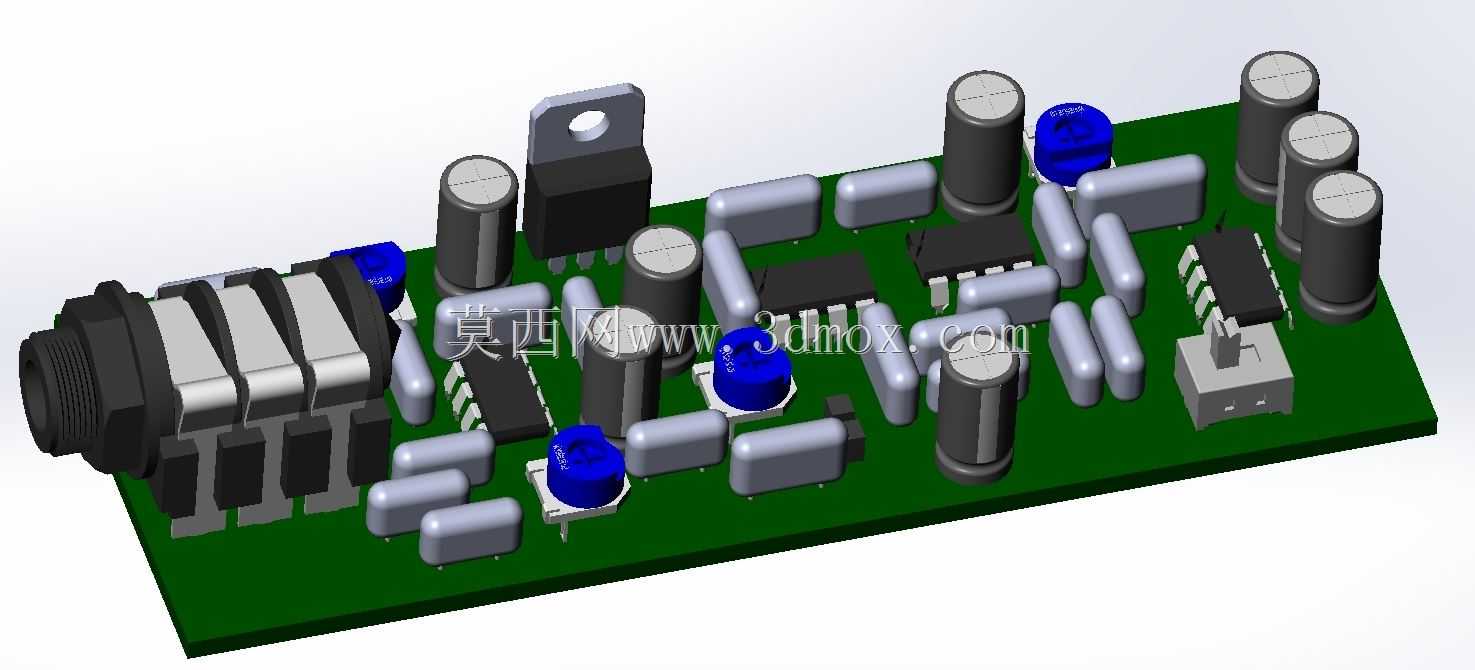

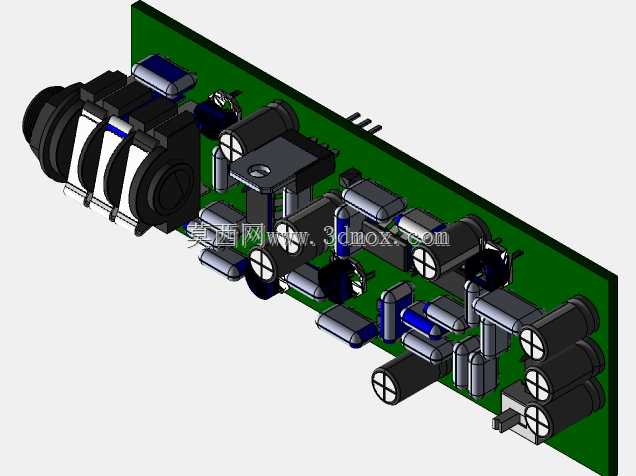

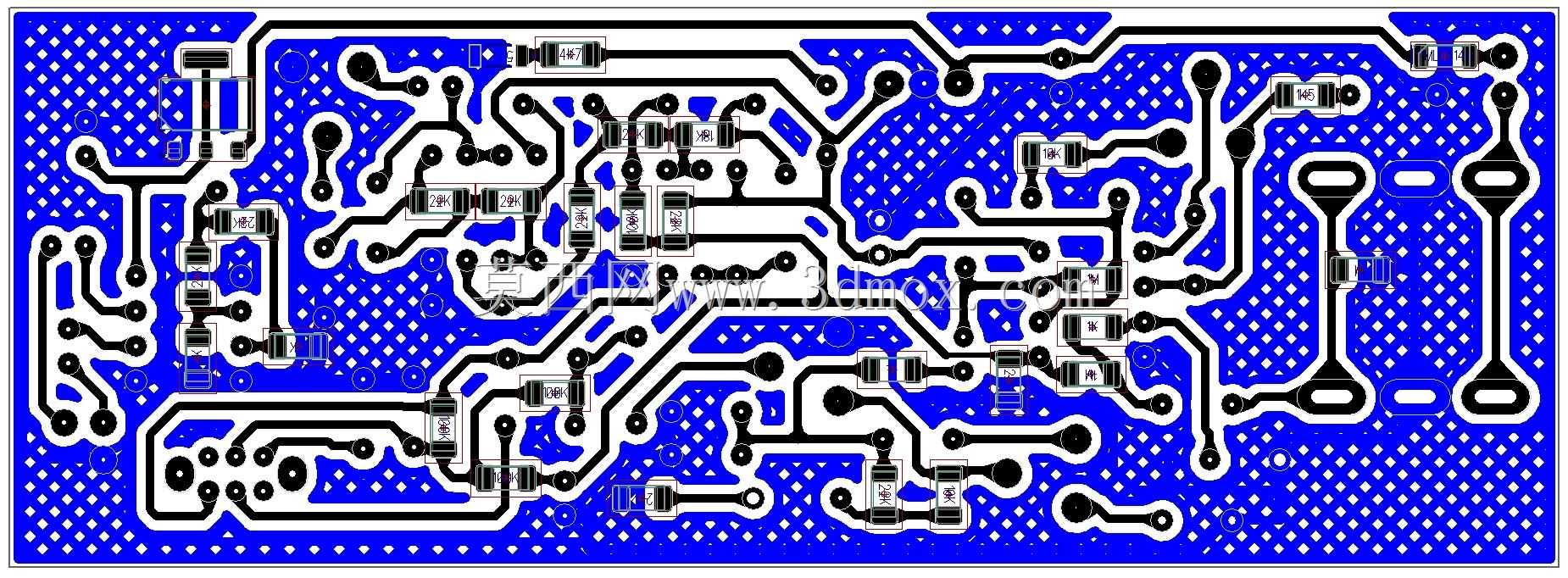

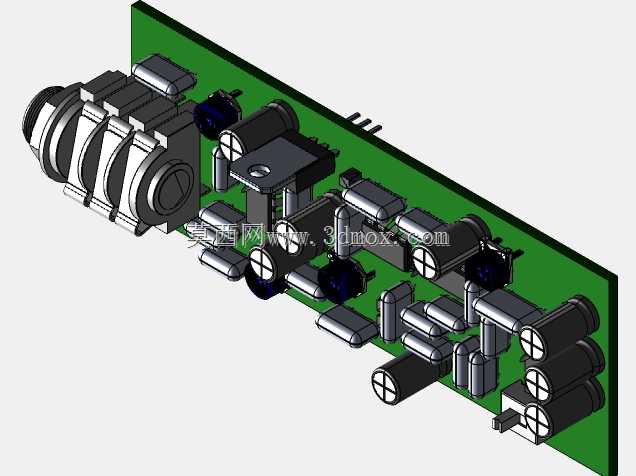

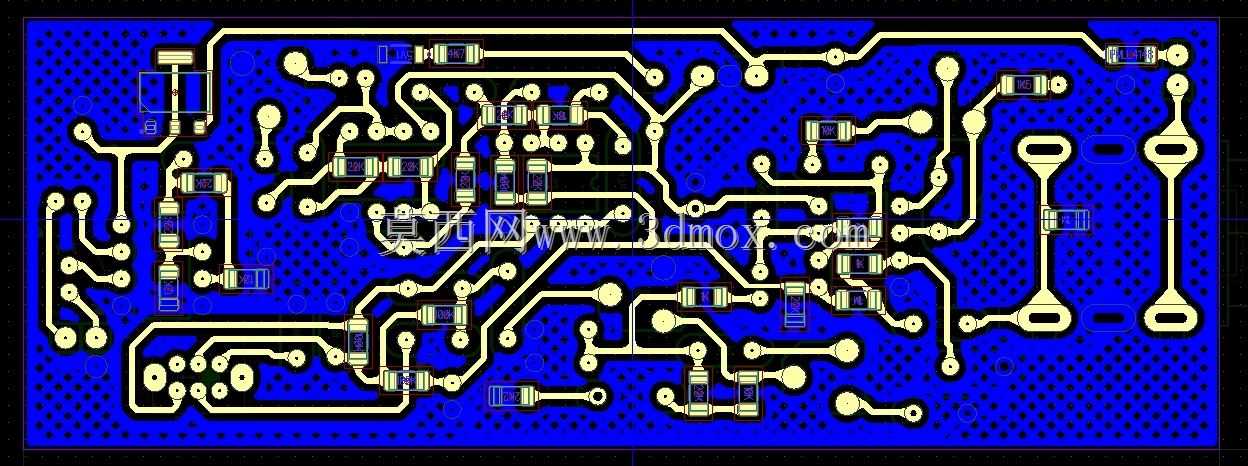

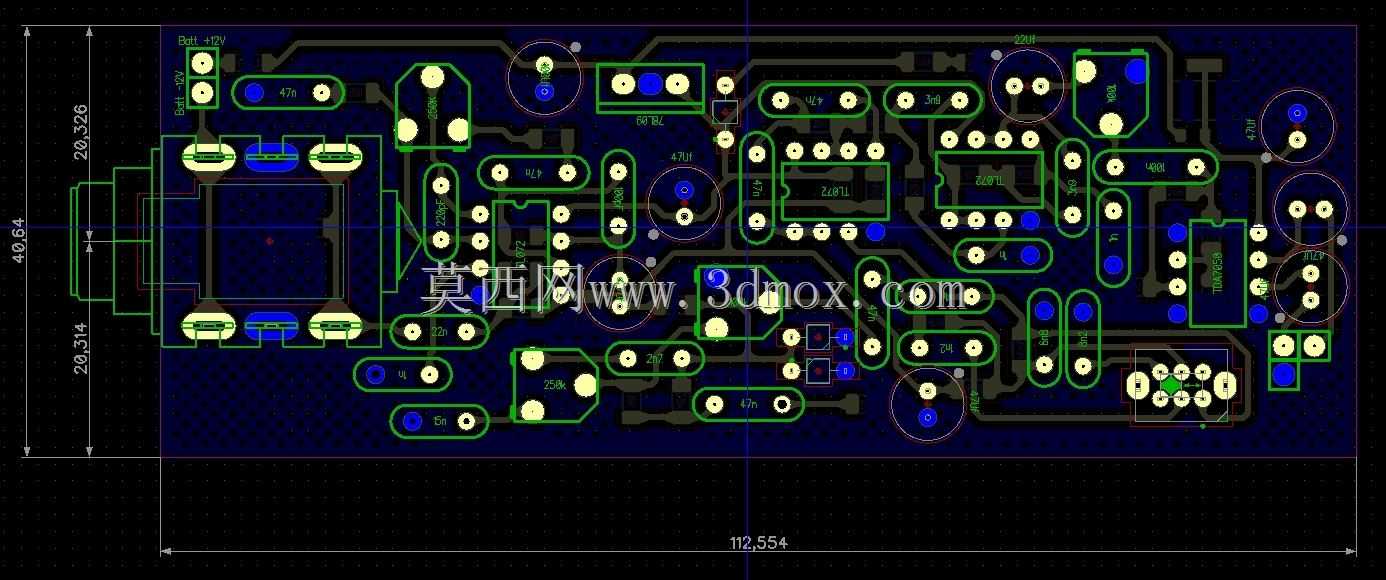

　　设计思路上，整体采用单块效果器的经典方正壳体结构，壳体采用硬质工程塑料注塑成型，边角做圆弧过渡处理，既提升手持握持的舒适度，也能避免日常携带过程中磕碰造成的壳体开裂，内部电路板采用沉金PCB工艺，音频信号通路做短路径布线设计，最大程度减少信号传输过程中的底噪干扰，供电模块采用宽电压直流输入设计，支持9-15V直流适配器供电，也可适配同规格锂电池组供电，满足户外无市电场景下的使用需求。外形尺寸方面，整体长宽高控制在120mm95mm35mm的范围内，壳体底部预留四个标准防滑脚垫安装位，脚垫高度3mm，放置在桌面时可避免壳体直接与桌面摩擦刮花，同时减少桌面共振带来的杂音干扰，安装边界上，壳体侧面预留标准效果器绑带穿槽，可直接固定在通用吉他效果器板上，与其他单块效果器组合使用时不需要额外定制安装支架，适配市面上绝大多数通用效果器安装板的孔位间距。

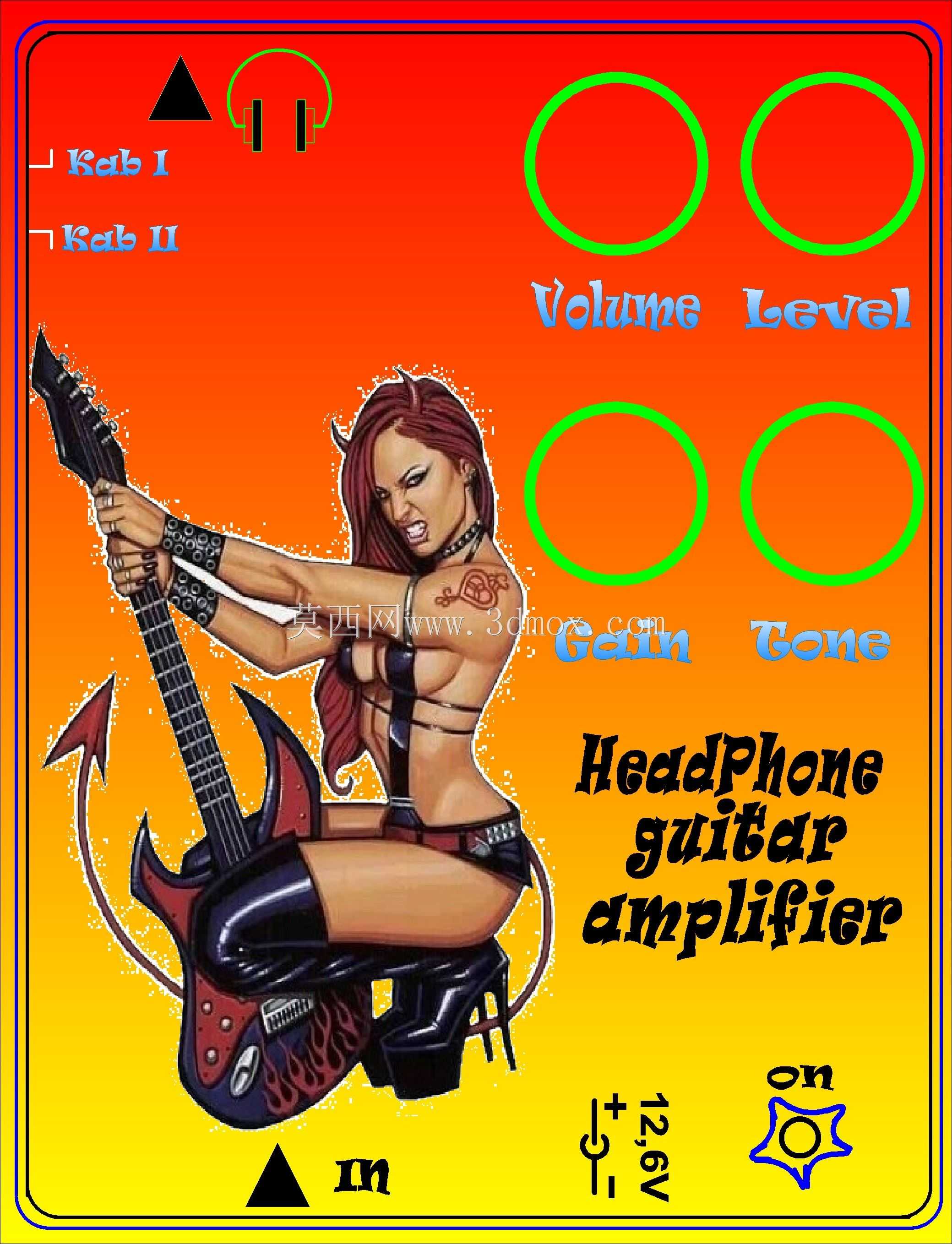

　　面板的标识设计采用高对比度丝印工艺，所有调节旋钮的功能标识、接口标识都采用耐摩擦油墨印刷，长期使用旋钮旋转摩擦也不会出现标识脱落的问题，旋钮采用滚花防滑设计，直径18mm，演奏过程中即使戴手套也可以快速精准调节参数，旋钮底部设置绿色环形定位标识，可直观显示当前旋钮的旋转角度，方便快速切换到预设的音色参数位置。电源开关采用带指示灯的船型开关，开机状态下开关内置的红色指示灯点亮，可直观判断设备的通电状态，避免忘记关机造成电池电量浪费。

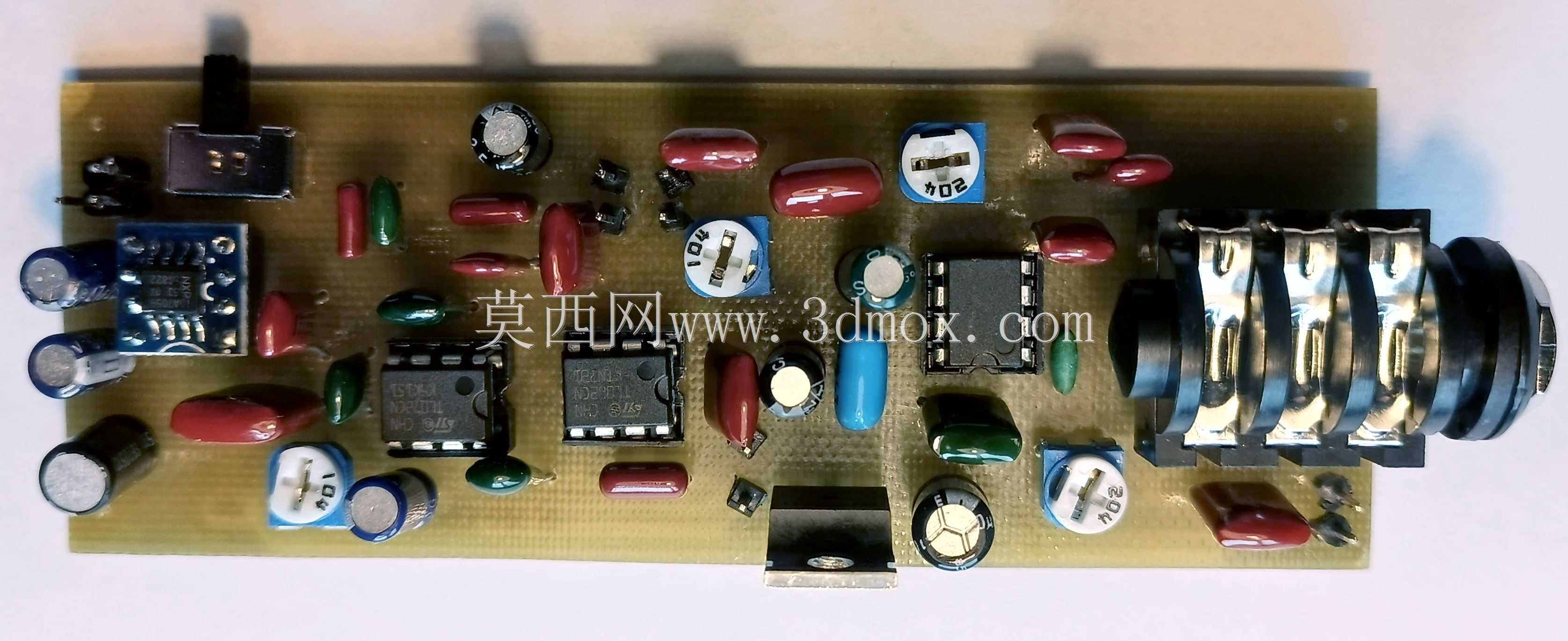

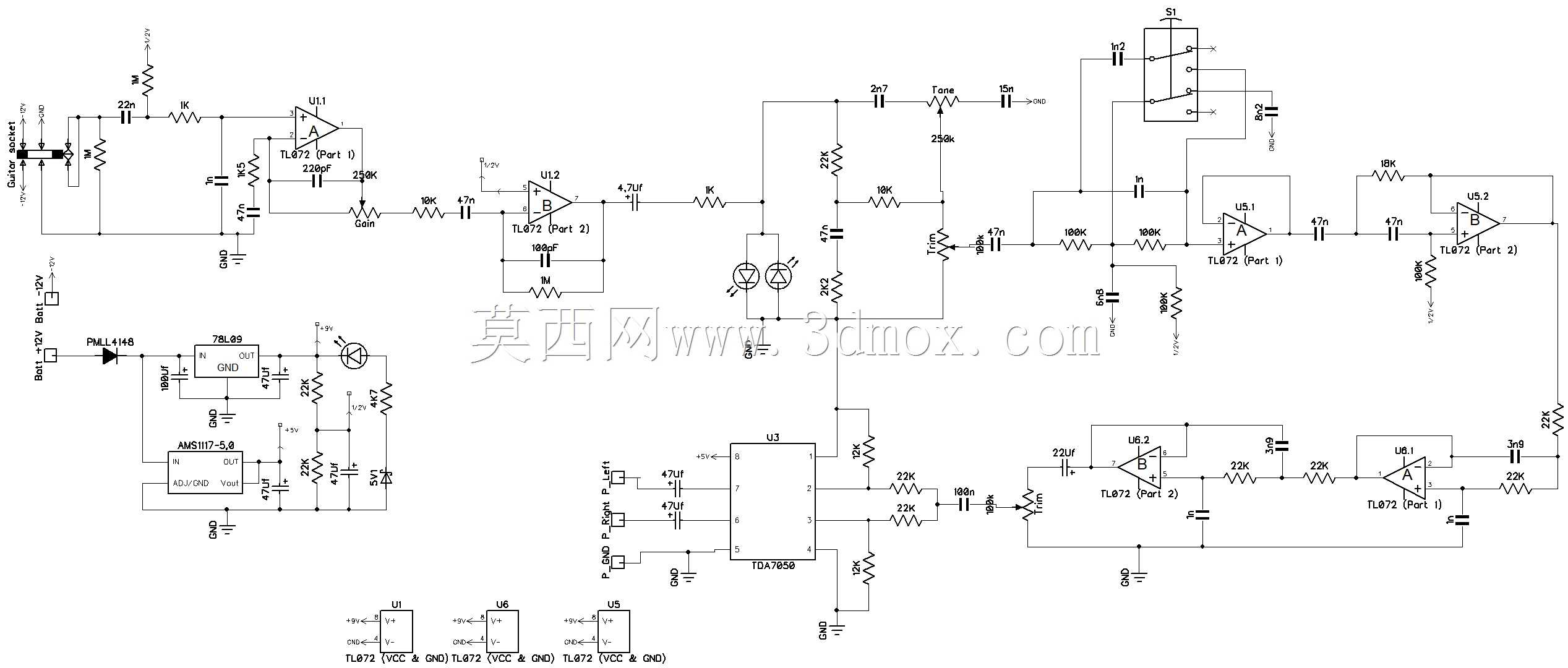

　　内部电路的增益模块采用低噪声运算放大器芯片，前级输入做阻抗匹配设计，完美匹配电吉他单线圈、双线圈拾音器的输出阻抗，不会出现高频信号衰减、低频浑浊的问题，音色调节回路采用经典的Baxandall均衡架构，可对高低频做±12dB的增益调节，满足不同演奏风格的音色需求。壳体的上下盖采用卡扣加螺丝的双重固定方式，四颗M3固定螺丝分布在壳体四个边角，拆卸维护时只需要拧下四颗螺丝即可打开上盖，对内部电路板进行检修或元件更换，不需要撬开卡扣造成壳体损坏。音频接口采用全金属镀金接口，反复插拔也不会出现接触不良的问题，接口与壳体之间设置橡胶密封垫圈，可减少日常使用过程中灰尘、水汽进入壳体内部，提升装置在复杂使用环境下的可靠性。实际使用过程中，该装置可直接接驳电吉他、电贝斯等高阻抗输出乐器，也可作为前级放大设备接入调音台、声卡等录音设备，作为小型音频前级使用，输出信号的信噪比控制在90dB以上，总谐波失真小于0.05%，既可以满足练习场景的使用需求，也可满足家庭录音的基础音质要求。
