PCI-E x4立式转接扩展板三维结构设计

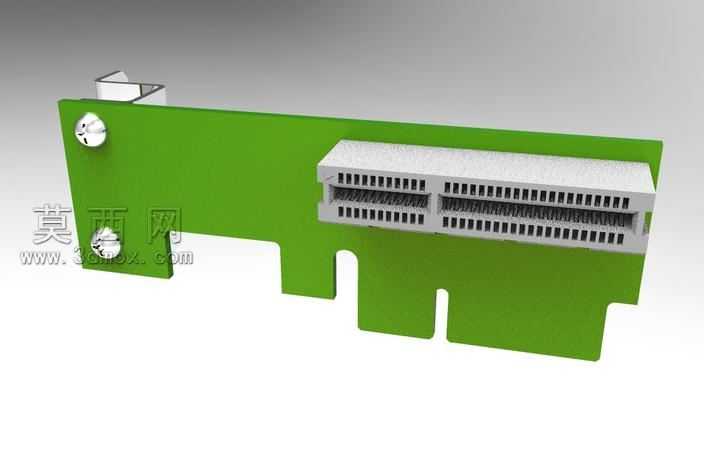

本作品为PCI-E x4规格的立式转接Riser板三维结构模型，建模过程严格参照PCI-E接口的行业标准尺寸规范，在三维建模软件中完成全参数化结构搭建，确保各部件尺寸精度符合实际硬件装配要求。模型主体为绿色PCB载板结构，建模时对PCB板的异形轮廓进行了精准的草图绘制与拉伸成型，板身预留的定位缺口、固定孔位均按照实际机箱安装的公差要求设计，固定孔位适配标准机箱螺丝规格，可直接用于后续装配验证。板载的PCI-E x4插槽采用分体式建模方式，先完成插槽基座的主体结构，再对插槽内部的接触弹片阵列、定位卡扣、防呆缺口进行细节刻画，插槽与PCB板的连接位置做了贴合限位设计，还原真实焊接装配的位置关系。板端的固定金属挡片同样按照标准PCI-E挡板尺寸建模，挡片上的固定孔、弯折弧度都与实物保持一致，保证模型可直接用于机箱安装的干涉检查。材质渲染阶段，为PCB载板赋予哑光绿色阻焊层材质，表面添加轻微的磨砂质感还原真实PCB的触感，插槽部分采用灰白色硬质塑料材质，表面做细微的颗粒纹理处理，金属挡片赋予镀锌钢板的金属质感，添加轻微的反光与做旧痕迹提升真实感，固定螺丝采用不锈钢材质，还原金属光泽与螺纹细节。设计思路上，这款立式转接板主要用于狭小机箱内的PCI-E设备转向安装，建模时重点考量了板卡的受力结构，在插槽与PCB连接位置做了加强结构设计，避免长期使用出现插槽松动的问题，同时对板身的异形裁切轮廓做了优化，在保证结构强度的前提下尽可能减少板材占用空间，适配更多紧凑型机箱的安装环境。模型整体结构完整，各部件可拆分用于装配演示，也可导入工程软件做进一步的结构强度仿真与安装适配验证，能够为硬件开发、机箱结构设计提供直观的三维参考。
