90度直角连接法兰弯头结构设计

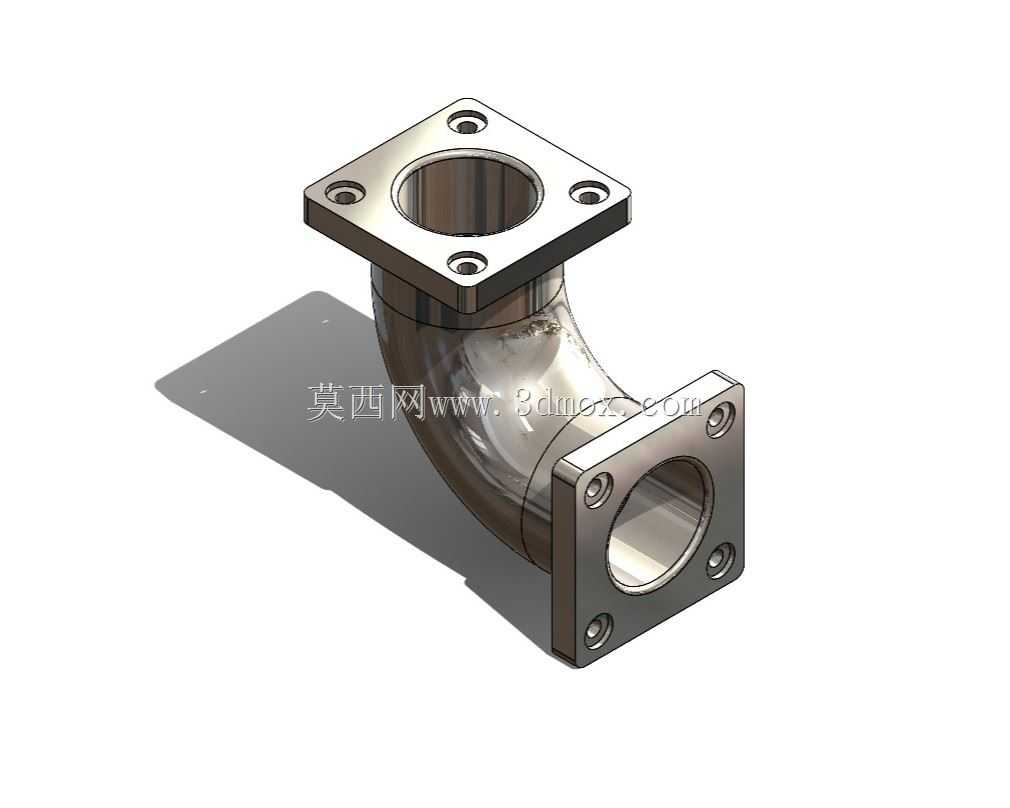

　　在工业流体输送管路系统中，法兰弯头是承担管路转向、刚性连接功能的核心承压部件，这款90度直角法兰弯头，主要应用于中低压工况下的液压管路、给排水管路、压缩空气管路以及小型工艺流体管路的直角转向场景，相比焊接式弯头，法兰连接的形式无需现场施焊，能够大幅缩短管路装配与后期维护的拆装周期，尤其适合需要定期拆解清理、更换管路元件的设备集成场景。从结构功能来看，该弯头两端均采用方形法兰对接结构，每个法兰端面均匀布置4个螺栓通孔，安装时可通过螺栓穿过通孔与对接法兰完成锁紧，法兰端面预留有密封件安装的贴合平面，装配时搭配对应规格的密封垫片即可实现端面静密封，避免管路内流体从对接缝隙泄漏。

　　弯头的流道采用圆弧过渡设计，转向处的曲率半径经过优化，既能够控制弯头整体的安装占用空间，又能尽可能降低流体转向时的局部阻力损失，减少管路内的紊流与压力波动，对于输送含微小固体颗粒的流体工况，平滑的圆弧流道也能降低颗粒对管壁的冲蚀磨损速率，延长部件的实际使用寿命。在设计思路层面，这款弯头的建模过程优先从流道核心尺寸入手，先确定两端法兰的通径规格，匹配对应管路的公称通径参数，再根据管路布置的空间约束确定弯头的中心距尺寸，之后向外推导管壁厚度，管壁厚度的取值参考对应公称压力下的管件壁厚标准，兼顾承压强度与材料成本控制，避免过度设计造成的材料浪费。

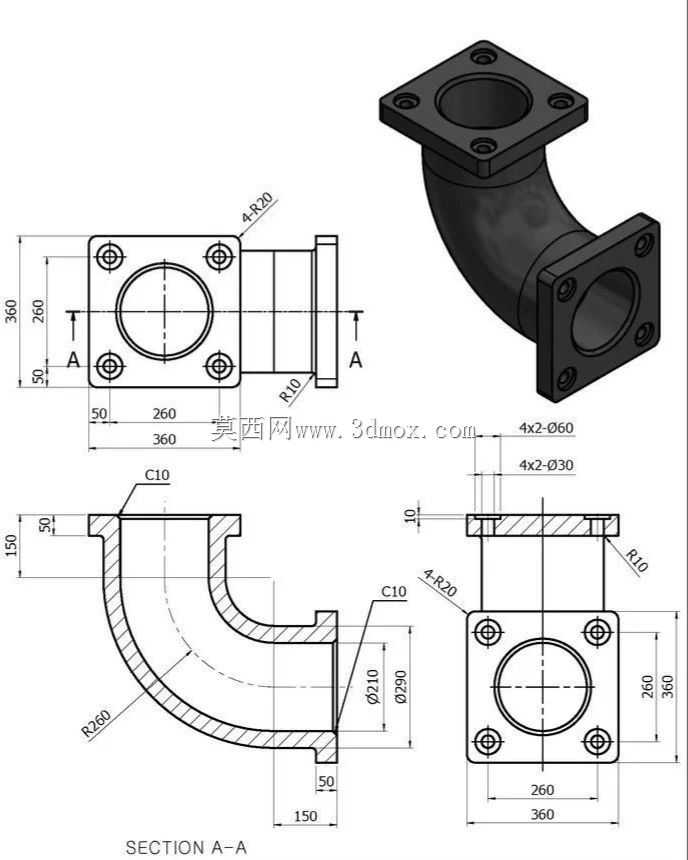

　　两端方形法兰的外形尺寸根据螺栓孔的分布圆直径确定，螺栓孔的孔径、孔位间距严格匹配同规格法兰的连接标准，保证互换性，避免出现安装时孔位错位无法对接的问题；法兰与弯管主体的衔接处做了圆角过渡处理，消除直角连接处的应力集中点，避免管路承压时在衔接位置出现应力开裂的风险。从安装边界来看，这款弯头两端的法兰端面为相互垂直的空间关系，安装时一端法兰贴合水平方向的对接面，另一端法兰则贴合垂直方向的对接面，安装前需要确认对接面的平面度满足密封要求，螺栓锁紧时需采用对角分次锁紧的方式，保证法兰端面受力均匀，避免单侧受力过大造成密封垫片压偏失效。

　　弯头的整体外形轮廓规整，没有突出的不规则结构，安装后占用的空间为规则的直角立方体区域，便于在紧凑的设备管路布局中预留安装位置，也方便后期做外部保温、防护层的包覆施工。在实际设备配套中，这类法兰弯头常配套应用在小型减压阀组、流体控制单元的集成管路中，作为阀组进出口的转向连接部件，相比螺纹连接的弯头，法兰连接的形式抗振动松动能力更强，在有持续振动的设备工况下，连接可靠性更有保障，不容易出现管路接头松动渗漏的问题。建模过程中对所有的安装配合尺寸都做了参数化关联，比如调整通径参数时，法兰尺寸、螺栓孔位置、管壁厚度、弯头曲率半径都会按照对应标准自动更新，能够快速衍生出不同通径规格的同系列弯头模型，提升系列化产品的设计效率。流道内壁的建模全程保持曲面连续光滑，没有建模残留的折线、凸台等缺陷，后续如果需要做流体仿真分析，可以直接提取内流道模型导入仿真软件，无需额外做几何修复工作。法兰端面上的螺栓孔做了沉孔倒角处理，既能够去除孔边的加工毛刺，也便于安装时螺栓顺利穿入，降低装配对位的难度。弯管外壁与法兰端面的垂直度、法兰端面的平面度都在建模时做了装配基准约束，保证加工后的零件能够满足装配公差要求，不会出现安装后管路错位、密封面贴合不严的问题。
