双头开口梅花两用扳手结构设计

　　组合扳手是机械装配、设备检修和产线维护中最常见的手动紧固件工具之一。它把开口扳手与梅花扳手集成在同一根杆身上，一端为开口式卡口，另一端为封闭式十二角环口，能够在不同空间姿态和紧固件状态下灵活切换作业方式。开口端适合快速套入螺栓或螺母的侧面，在紧固件端部有遮挡、螺杆较长或需要频繁脱开再咬合的场合效率较高；梅花端则通过环口包围螺母或螺栓头的多个受力面，接触面积更大，扭矩传递更稳定，在较大拧紧力、锈蚀件拆卸以及对边角保护要求较高的工况下更有优势。

　　从实际使用场景看，这类两用扳手广泛出现在机床维修、汽车底盘拆装、泵阀管路维护、工装夹具调整、自动化设备装配以及现场应急抢修中。维修人员在设备旁作业时，往往无法预判紧固件周围的空间：有些位置靠近机架侧板，只能从侧向滑入；有些位置位于深腔或管汇附近，普通开口扳手容易打滑；还有些螺栓需要先快速旋入，再按规定力矩终拧。双头结构使同一把工具兼顾初拧、快拧和终拧前的强力咬合，减少工具更换频次，也降低工具包携带数量。

　　杆身设计遵循手动工具的受力逻辑。扳手头与长柄之间形成力臂，操作人员在柄端施加横向力后，扭矩沿刚性杆身传递到工作端。模型中杆体采用细长平直形态，既保证足够的力臂长度，又控制整体重量，便于在狭窄设备间隙中伸入。开口端头部厚度通常较薄，以适应螺母与安装面之间间隙较小的位置；梅花端头部相对厚实，因为环口需要承受闭合传力时的局部应力，过薄会导致口部胀开或棱角压溃。两端头部与杆身过渡处采用圆滑变截面，可减少应力集中，避免在大扭矩加载时出现颈部断裂。

　　开口端的卡口几何是设计重点。卡口两爪与螺母对边平行接触，开口宽度需要与标准紧固件对边尺寸匹配，间隙过小会造成套入困难，间隙过大则容易打滑并磨圆螺母棱角。卡口根部通常设置让位圆弧，避免应力在尖角处集中，同时提高开口根部的抗撕裂能力。梅花端采用多角环孔，常见为十二角形式，能够以较小的回转角度重新咬合，在摆动空间受限时尤其实用。环孔内各角与螺母棱边接触，受力点分散，不像开口端那样仅依靠两侧夹持，因此更适合施加较大扭矩。

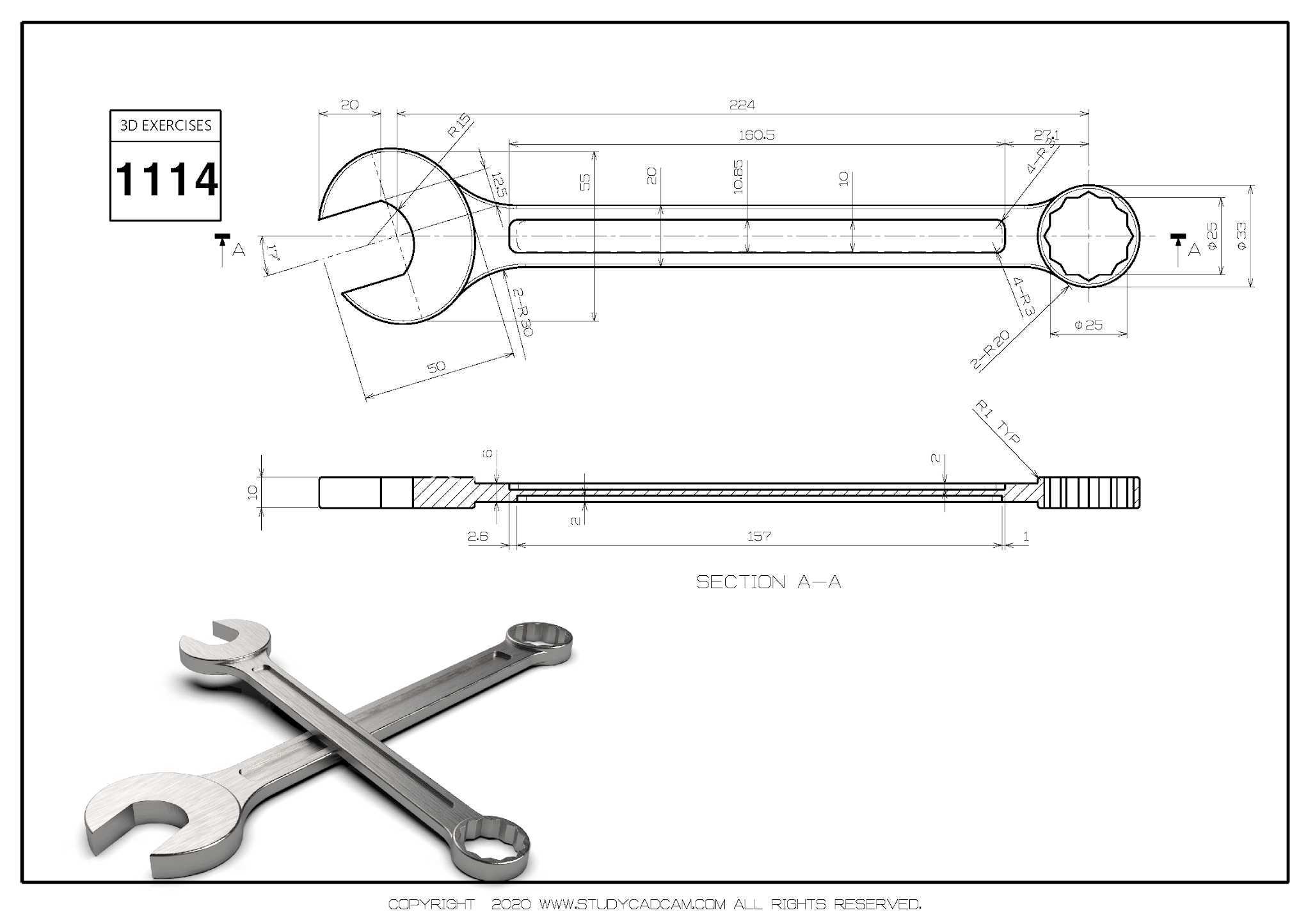

　　外形尺寸方面，扳手总长、头部宽度、头部厚度和柄部截面都围绕特定规格确定。小规格扳手总长较短，适合精密设备和狭小空间；大规格扳手需要更长杆身来放大扭矩，头部也相应加厚以承受更高载荷。安装边界并不体现在设备安装孔位上，而是体现在作业包络：使用开口端时，需要在螺母侧向保留卡口进入空间；使用梅花端时，需要沿螺栓轴向套入，并在柄部摆动范围内预留回转角度。若紧固件贴近墙板、管道或防护罩，应优先校核头部外径、杆身厚度以及扳手翻转角度，否则模型虽然结构完整，现场却可能无法落位。

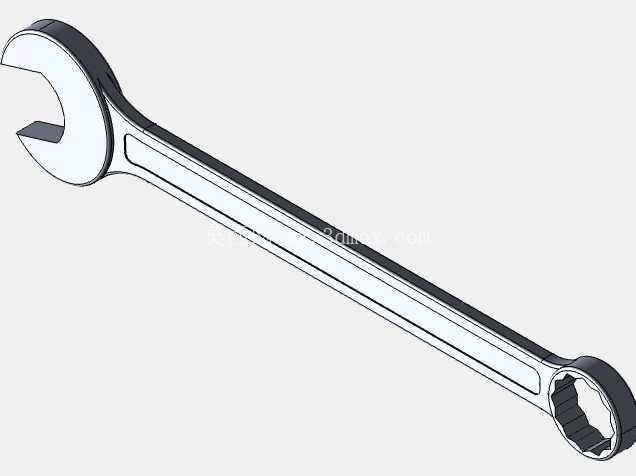

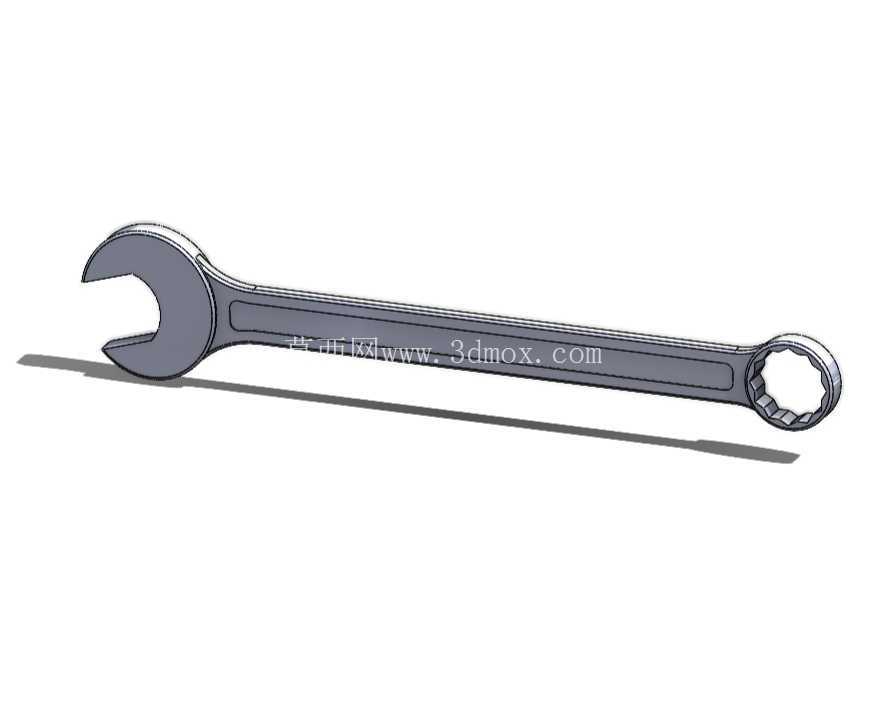

　　三维建模时，应先确定两端紧固件规格和扳手总长，再分别构建开口头、梅花头和中间杆体。开口头要重点控制卡口宽度、爪尖厚度、根部圆角和头部外轮廓；梅花头要保证环孔角点分布均匀、内壁与头部外缘壁厚合理；杆身可通过等截面或微变截面实体表达，并在头柄连接处做平滑过渡。渲染时可保留金属锻压质感和表面哑光处理，以体现手动工具在油污、磕碰和反复受力环境中的实用属性。整体结构不追求复杂机构，而强调几何匹配、力流连续和现场可达性，这也是两用扳手能够成为通用维修基础工具的核心原因。
