传动用直齿齿轮轴结构三维设计

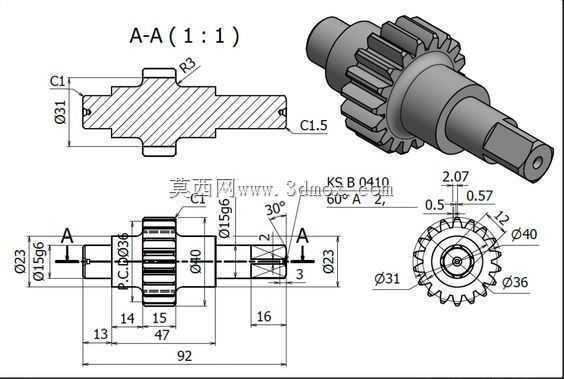

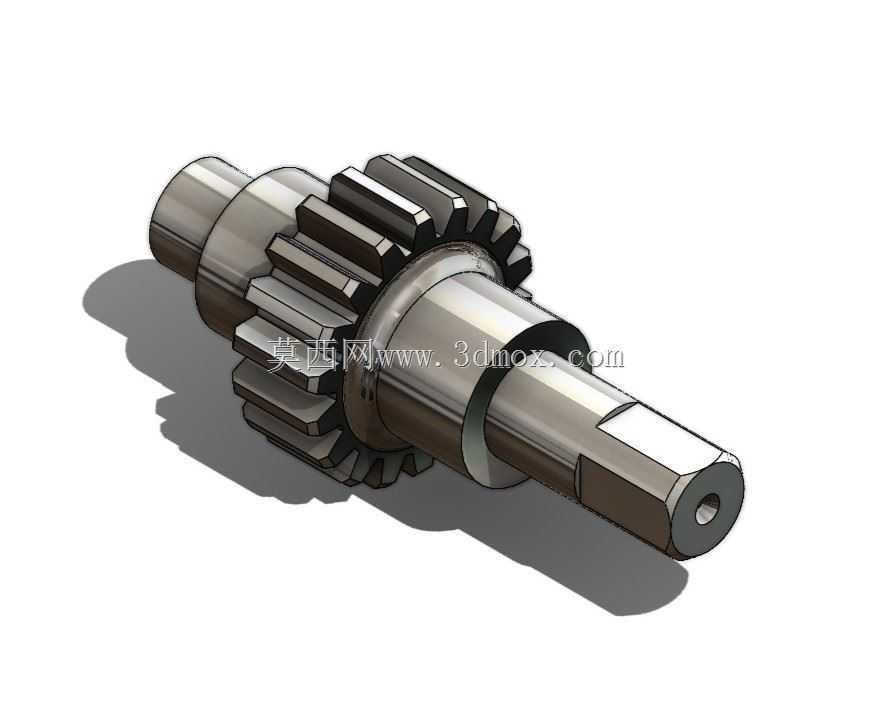

　　在中小功率传动系统的布局里，这类带一体直齿的轴类零件往往承担着动力输入输出的核心衔接作用，常见于小型减速箱、电动工具传动端、轻工设备进给机构这类对安装空间有严格限制的场景，相比分体式齿轮与轴的装配结构，一体加工的齿轮轴能彻底消除键连接带来的回程间隙，在频繁正反转的传动工况下能大幅降低连接松动的故障概率。从结构设计逻辑来看，这款齿轮轴的齿段布置在轴身靠近中段的位置，两侧轴径做了阶梯式收窄，一方面是为了适配深沟球轴承的内圈安装尺寸，两侧轴肩的高度严格控制在轴承内圈倒角的避让范围内，避免轴承安装到位后出现轴向窜动，同时轴肩高度不会超过轴承内圈的拆卸高度，方便后期维护时用拉马顺利拆卸轴承而不会损伤配合面。

　　轴的输出端做了扁位结构，这个设计是为了和外接传动轮、联轴器的锁紧结构配合，相比单键连接，扁位结构在小扭矩传动场景下加工更简便，装配时不需要额外配做键槽，也能避免键槽加工带来的轴身应力集中问题，输入端的中心孔是加工时的工艺定位基准，同时也可以作为后期装配时的注油孔，在长期静置后重启设备时可以从中心孔注入少量润滑脂，缓解轴颈和轴承内圈的干摩擦。齿形部分采用标准直齿圆柱齿形，齿向没有做螺旋角设计，加工时可以直接用滚齿机一次成型，不需要额外的螺旋角导程调整，适合批量加工场景，齿顶圆做了微小的倒角处理，避免装配时齿端和配对齿轮的齿根发生磕碰，同时也能减少齿轮啮合初期的边缘接触应力，降低跑合阶段的齿面磨损。

　　从安装边界来看，这款齿轮轴的总长度适配常规的两级小型减速箱的腔体内尺寸，齿顶圆直径和两侧轴承安装位的直径差控制在合理范围，装配时可以从减速箱腔体的一侧直接穿入，不需要拆分齿段和轴身，装配工序比分体结构减少至少两个步骤。在实际工况适配中，这类齿轮轴的额定传递扭矩匹配100W到500W级别的驱动电机输出端，适合转速在1500rpm以内的中低速传动场景，齿面的接触强度按照8级精度设计，能满足常规轻工设备、小型输送装置、家用电动工具的传动寿命要求，不需要做额外的齿面渗碳硬化处理就能达到上万小时的使用寿命，如果应用在冲击载荷较大的场景，只需要在现有结构基础上调整齿根圆角半径，就能提升轴的抗弯曲疲劳强度，不需要整体更改安装尺寸，具备不错的结构拓展性。

　　轴身的各段同轴度公差按照IT7级设计，轴承安装位的圆柱度公差控制在0.01mm以内，能保证轴承装配后不会出现偏载，避免轴承过早出现滚道点蚀的问题，齿段和轴承安装位的径向跳动公差严格控制，保证齿轮啮合时的侧隙均匀，减少传动过程中的噪音和振动。
