汽车连杆式支撑铰接支座结构设计

　　在乘用车底盘周边附件、动力舱外围辅件以及商用车车架附属操纵机构的布置中，经常会遇到两个相对位置存在偏差、运动过程中还带有小幅摆角的零部件需要完成铰接传力的场景，这类位置既不能直接采用刚性面贴合锁死，也不适合选用大尺寸重载轴承座挤占布置空间，杠杆式铰接支架就是针对这类中等载荷连接需求开发的支撑构件。该件整体采用一体化铸造成型后再做关键安装面机加工的工艺路线，底座为异形轮廓平板结构，轮廓随被连接两点的位置走势做切角收边，没有多余外伸凸缘，在保证安装孔位边距满足铸件最小壁厚和螺栓装配扳手空间的前提下，尽可能压缩底座投影面积，适配车架内侧、动力舱边角这类狭窄布置区域。

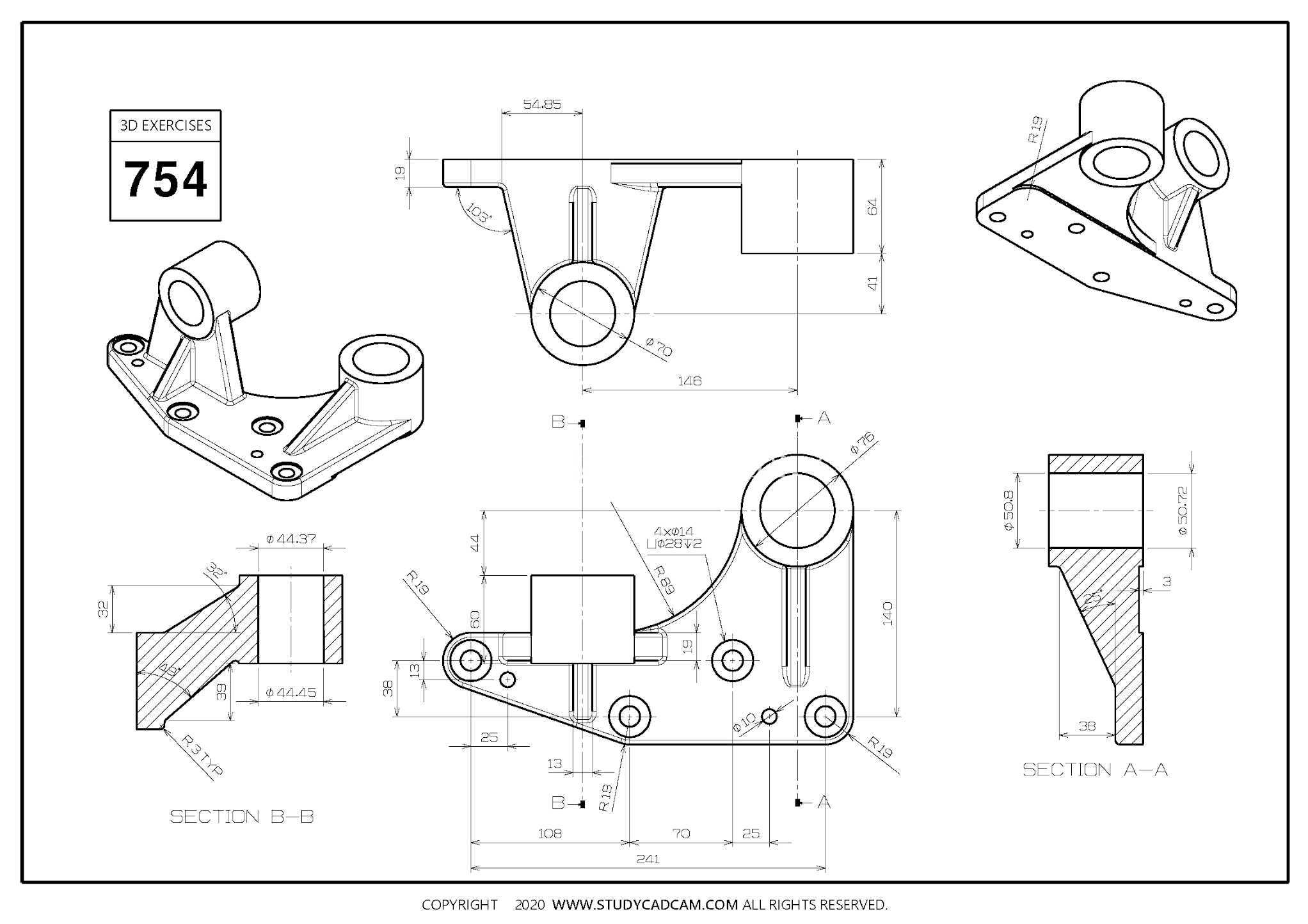

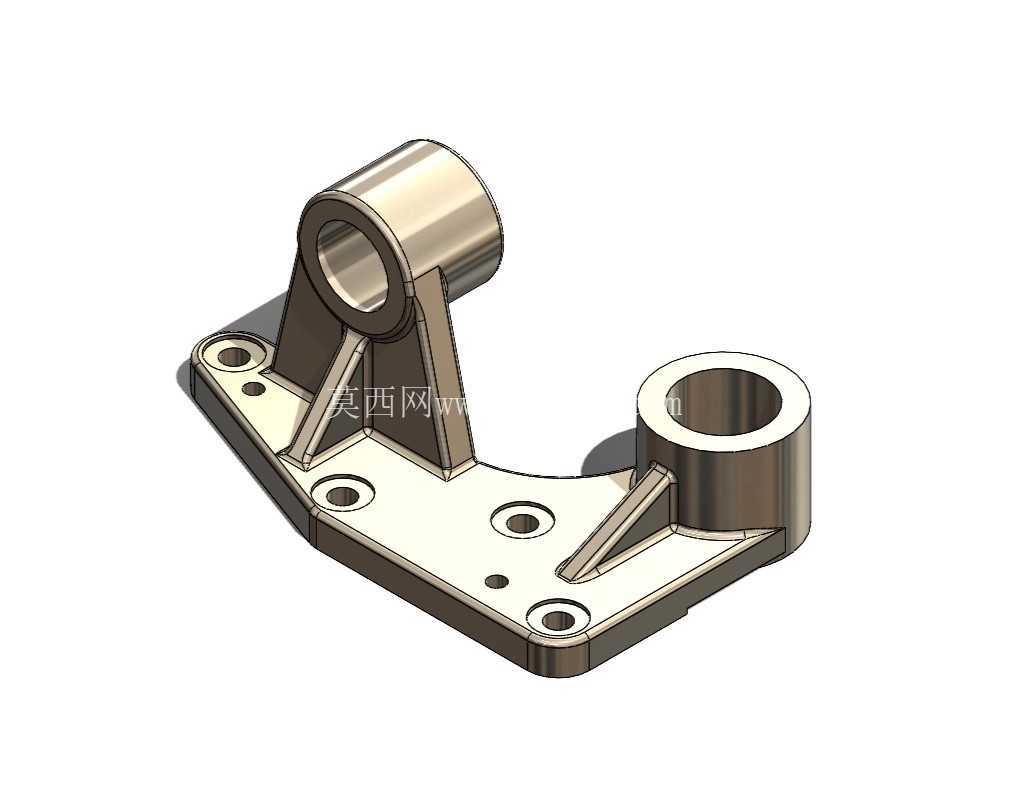

　　底座板面共分布六个贯通安装孔，其中四个大孔为螺栓主固定孔，孔位周边局部做沉台加厚处理，分散螺栓预紧力带来的局部压应力，避免长期受振后板面出现压溃变形；两个小孔为定位销孔，装配时先穿入定位销完成支架与安装基准面的位置对位，再拧入固定螺栓，消除装配累计误差，保证上部两个铰接筒的同轴度、中心距公差始终处于设计允许范围内。底座上方竖立两个不同高度的铰接套筒，高位斜置套筒通过两侧三角形加强肋与底座板面连为一体，低位竖直套筒则在筒身外侧布置单侧斜向加强肋，肋板厚度从筒身根部向底座方向逐渐加宽，既避免应力集中在筒壁与板面的交接转角处，也不会因肋板过多导致铸件冷却时出现缩孔缺陷。

　　两个套筒内孔均为光孔设计，实际装配时可压入自润滑衬套，穿入铰接销轴后分别连接两个待联动的部件：一端对接固定侧的操纵摇臂，另一端对接随动侧的传动杆件，车辆运行过程中两个部件产生的小幅相对摆动可通过销轴在套筒内的转动完成补偿，支架本身作为中间支撑载体，承担杆件传递的径向拉力与倾覆力矩，不会让交变载荷直接作用在周边薄壁壳体件上。设计过程中首先要锁定的边界条件是两个铰接点的中心距、各自轴线的空间角度以及底座安装面的固定孔位坐标，这三组参数直接决定支架能否在预设装配空间内完成落位，建模时先以安装基准面为草图平面绘制底座轮廓，预留安装孔边缘到铸件外壁的最小壁厚不小于六毫米，再根据两个铰接点的空间坐标分别生成套筒实体，套筒内径根据所选销轴直径匹配，筒壁厚度按照径向载荷的1.5倍安全系数核算，保证在整车颠簸工况下筒壁不会出现胀裂变形。

　　加强肋的布置走向需要顺着载荷传递路径延伸，将套筒受到的径向力直接引导至底座的螺栓固定点附近，避免板面出现无支撑的悬空受力区域；底座上所有开孔位置都做局部凸台加厚，凸台高度略高于底座板面，机加工时仅切削凸台顶面即可获得平整的螺栓贴合面，无需对整个大面做全铣加工，减少机加工工时。铸件的所有转角位置都预留铸造圆角，避免热处理和受力过程中出现应力开裂，套筒两端内孔边缘做倒角处理，方便衬套压入和销轴穿装，底座外轮廓的非配合边保留铸造毛坯面即可，不需要额外加工。这类支架在实际装车后，可有效隔离两个联动部件之间的附加弯矩，让杆件只承受轴向拉压载荷，大幅延长操纵连杆、传动小轴的疲劳寿命，同时异形轻量化的底座设计也不会给整车增加过多冗余重量，适配多款车型的底盘附属机构改装与标配结构设计需求。
