G102铝合金密封防护壳体结构设计

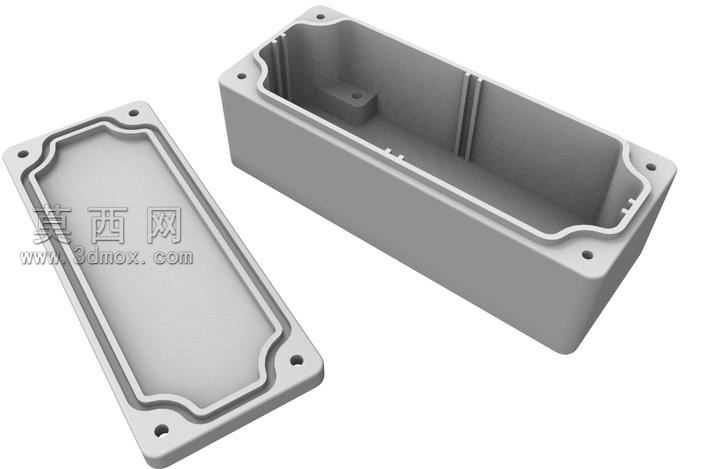

本作品为G102规格铝合金防护壳体组件，包含盒体与盒盖两个核心零件，采用三维参数化建模方式完成全结构设计，建模过程严格遵循铝合金压铸件的工艺规范，对零件的拔模斜度、壁厚均匀性、安装孔位同轴度均做了精准约束，确保模型可直接对接后续的模具开发与生产加工环节。渲染阶段采用哑光铝合金材质，还原了压铸铝合金件的细腻磨砂质感，通过柔和的环境光打光清晰呈现壳体的内外结构细节，盒盖边缘的阶梯式密封槽、盒体内腔的纵向加强筋、四角的沉头安装孔位都在渲染图中得到清晰展示，直观体现产品的结构特征。结构设计上，盒体采用敞口矩形腔体结构，内腔设置多道纵向加强筋，既提升壳体整体抗形变能力，也可作为内部元器件的安装限位结构；盒盖边缘设计有与盒体匹配的嵌入式密封台阶，装配后可实现良好的防尘防水防护效果，四角的沉头通孔与盒体对应位置的螺纹安装柱精准对位，可通过螺丝实现盒体与盒盖的紧密锁紧，满足工业场景下的元器件防护安装需求。设计过程中充分考虑铝合金压铸的成型特性，所有转角位置均设置合理圆角，避免应力集中与压铸缺陷，壁厚全程保持均匀一致，无突变结构，降低生产过程中的缩孔、变形风险，密封槽的尺寸公差经过合理预留，可适配常规橡胶密封圈的安装使用，整体结构兼顾防护性能、装配便捷性与生产工艺性，可直接用于工业接线、阀组防护、小型电子模块封装等场景的结构参考。
