HGH15CA高组装线性导轨滑块结构

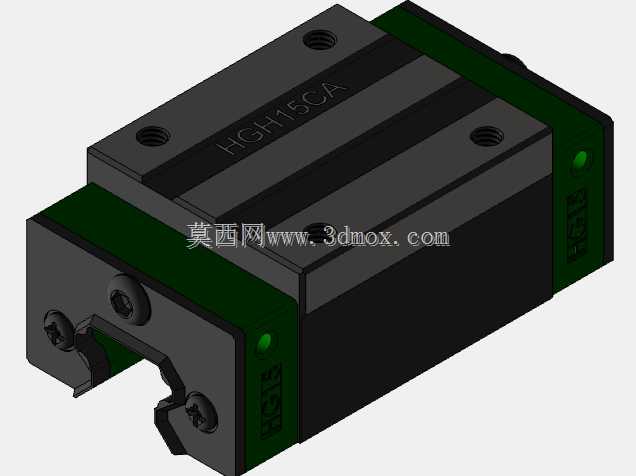

　　在数控加工中心、自动化点胶设备、电子元件贴装生产线这类需要高精度直线往复运动的工位上，线性导轨滑块是决定设备运行精度与负载能力的核心传动部件，HGH15CA属于高组装方形法兰系列的滑块单元，适配同规格HGR15系列线性导轨使用，是小负载高精度传动场景里的常用选型。从结构设计来看，这款滑块采用方形本体设计，本体上预留四个标准安装螺纹孔，用于和设备运动载台直接锁附，安装孔位的位置度公差控制在0.02mm以内，保证载台安装后不会出现偏载力矩，避免滑块运行时出现卡滞、磨损不均的问题。

　　滑块两侧集成带密封唇的防尘端盖，端盖与导轨接触面的密封唇边采用耐油橡胶材质，能够阻挡加工过程中产生的金属切屑、切削液雾、车间浮尘进入滑块内部的滚道区域，避免滚珠出现点蚀、滚道划伤的早期失效问题，在多粉尘的机加工车间场景下，这种密封结构能有效延长滑块的维护周期。滑块内部的滚珠循环通道采用回流导向结构设计，滚珠在滚道与回流器之间循环滚动时，不会出现滚珠卡滞、碰撞异响的问题，运行阻力波动控制在5%以内，保证低速进给时不会出现爬行现象，满足精密加工时的微米级进给要求。从安装边界来看，这款滑块适配15mm宽度的线性导轨，滑块本体总宽度34mm，总长度47mm，安装孔的跨距为26mm×26mm，选型时需要确认载台的安装孔位与该尺寸匹配，同时要预留滑块两端的端盖安装空间，避免端盖与设备其他结构发生干涉。滑块的预压等级可以根据使用场景调整，轻预压等级适用于搬运、输送类低阻力需求场景，中预压等级适用于数控加工、精密检测这类有刚性要求的场景，预压通过调整滚珠直径实现，不会改变滑块的外部安装尺寸，方便同系列不同预压等级的滑块直接替换。

　　在实际设备装配过程中，安装这款滑块时需要先清理导轨安装面的毛刺与磕碰伤，使用扭矩扳手按照对角顺序锁紧安装螺丝，锁紧扭矩按照螺丝规格控制在推荐值范围内，避免螺丝锁紧力不均导致滑块变形，影响运行顺畅度。滑块的润滑注油口设置在端盖侧面，日常维护时可以通过注油嘴直接加注锂基润滑脂，不需要拆卸滑块，润滑脂会通过端盖内的油道均匀分布到所有滚道接触面，保证滚珠与滚道之间形成稳定油膜，降低滚动磨损。这款滑块的额定动负载可以满足垂直安装、水平安装等多种安装方式的需求，水平安装时可以承载10kg以内的运动载台做1m/s以内的高速往复运动，垂直安装时需要搭配配重结构或者带刹车的伺服电机，避免断电时滑块下滑造成安全事故。

　　在3C电子组装设备里，这类小规格导轨滑块常被用于驱动吸嘴机构做精准定位运动，定位重复精度可以达到±0.01mm，满足微小电子元件的贴装精度要求；在小型数控雕刻机上，这类滑块用于驱动X/Y轴的运动载台，能够承受雕刻过程中的切削反力，保证雕刻轨迹的准确性。设计这款滑块的三维模型时，需要重点还原内部滚珠循环通道的结构、安装孔位的精确尺寸、密封端盖的配合间隙，不能只做外观曲面的建模，否则模型无法用于后续的设备装配干涉检查、运动仿真分析。建模时要注意滑块与导轨的配合间隙，按照实际公差带设置配合关系，模拟真实装配时的滑动顺畅度，避免在虚拟装配时出现过盈或者间隙过大的问题，影响后续的结构设计判断。滑块侧面的品牌标识、型号刻印细节也需要准确还原，方便在生成工程图时直接标注型号，减少后续出图的重复工作量。对于设备选型工程师来说，拿到准确的三维模型可以直接导入设备总装图中，提前确认滑块的运动行程范围内是否会和拖链、传感器、管线等周边部件发生碰撞，减少实物装配时的整改工作量，缩短设备的研发周期。
