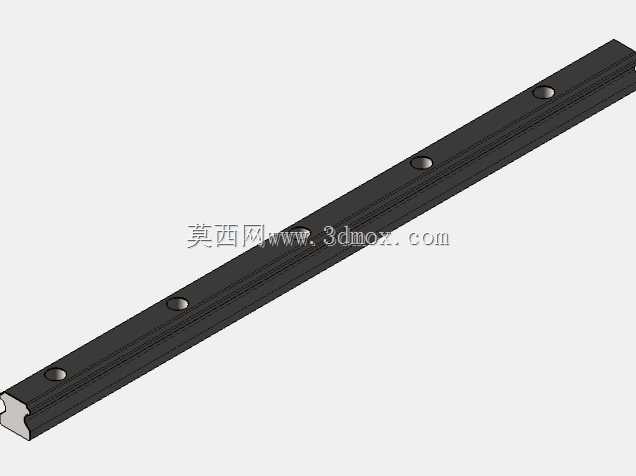

HGR15型300mm长度直线导轨结构

　　在数控加工设备、自动化装配产线、精密检测仪器这类对直线运动精度有严苛要求的装备里，导向部件的选型直接决定了整机的运行稳定性与重复定位精度，HGR15规格的直线导轨作为中等负载导向场景的常用元件，其结构设计完全围绕高刚性、低摩擦、安装便捷性三个核心需求展开。从实际应用场景来看，这款长度300mm的导轨适配行程范围在200mm以内的短行程运动机构，常见于小型数控雕铣机的Z轴导向、桌面级3D打印机的运动轴导向、自动化点胶设备的滑台基座、电子元件插件机的移送机构，也可用于非标自动化设备中短距离往复运动的工位承载，相比同负载等级的光轴导向结构，它的抗倾覆力矩能力更强，侧向受力时的形变控制更优，不需要额外加装辅助导向轮就能承受多方向的复合载荷。

　　从功能特性上看，这款导轨采用四列圆弧接触式滚道设计，滚动体在滚道内呈45度接触角排布，能够同时承受径向载荷、反径向载荷以及左右两个方向的横向载荷，各方向载荷能力均等，在设备存在偏载受力的工况下，不会出现单侧受力过载导致的导轨磨损加快问题。导轨的滚道经过精密磨削加工，表面粗糙度控制在Ra0.8以内，滚动体运行时的摩擦阻力波动极小，低速运动时不会出现爬行现象，能够满足0.01mm级别的重复定位精度要求。导轨本体采用高碳铬轴承钢材质，经过整体淬火加低温回火热处理，表面硬度达到HRC58-62，芯部保持足够的韧性，既可以承受滚动体长期滚动接触带来的接触疲劳磨损，也能在设备受到意外冲击载荷时不会出现断裂失效。

　　设计思路上，这款导轨的截面尺寸遵循行业通用的互换性标准，宽度15mm规格的安装孔位、导轨高度、滑台配合尺寸完全符合通用线性导轨的安装规范，用户在进行设备改造或者备件更换时，不需要重新加工安装基座的孔位，直接替换同规格产品即可完成装配，大幅降低设备维护的改造成本。导轨上的安装沉孔采用等间距排布，孔位间距严格匹配标准铝型材以及钢板基座的常用安装孔距，安装时可以直接通过内六角螺栓从导轨正面锁紧，不需要在基座背面预留螺母安装空间，对于安装空间紧凑的小型设备来说，这种安装方式能够有效压缩机构的整体体积。导轨两端设计有倒角结构，装配滑台时不需要额外的导向工装，就能顺利将滑台套入导轨本体，避免装配过程中滚动体从滑台内脱落。

　　外形尺寸与安装边界方面，这款导轨总长度为300mm，导轨本体宽度15mm，导轨高度16mm，安装沉孔的直径为6mm，沉孔深度4.5mm，适配M5的内六角安装螺栓，相邻安装孔的中心距为60mm，导轨两端距离最近安装孔的中心距离为20mm，安装时需要在基座上预留的安装面平面度要求不超过0.02mm/100mm，如果安装面平面度过大，会导致导轨锁紧后出现弯曲形变，直接影响滑台的运行顺畅度，甚至会出现卡滞现象。导轨的单根额定动载荷为8.33kN，额定静载荷为13.5kN，适配的滑块数量可以根据实际负载大小选择1-2个，当采用两个滑块配合使用时，两个滑块的间距建议不小于滑块自身长度的1.5倍，避免间距过小导致的抗倾覆力矩能力下降。导轨侧面的基准边经过精密磨削，安装时可以将基准边紧贴基座的定位侧靠面，不需要反复打表调整就能保证导轨的直线度，大幅缩短装配调试的时间。

　　在实际选型应用中，需要注意导轨的安装面必须去除毛刺、焊渣以及凸起的加工刀痕，安装螺栓的锁紧扭矩要控制在规定范围内，M5螺栓的推荐锁紧扭矩为8-10N·m，锁紧时按照从中间向两端的顺序逐步拧紧，避免导轨在锁紧过程中产生内应力。如果应用在有粉尘、切削液飞溅的工况下，需要在滑块两端加装防尘刮板，同时在导轨表面覆盖伸缩式防护罩，避免硬质颗粒进入滚道内部造成滚道划伤，缩短导轨的使用寿命。这款导轨的运行速度上限可以达到5m/s，在常规的自动化设备运行速度区间内，不会出现共振问题，能够满足绝大多数中低速精密运动机构的使用需求。
