符合DIN5699标准的U型链条卸扣结构

　　在起重吊装、物料搬运、矿山铲运设备以及电梯曳引系统的受力链路里，链条卸扣是最基础也最核心的受力连接件之一，这款符合DIN5699标准的链条卸扣，专门适配DIN764、DIN766标准的链条端配套使用，作为整条受力链路里的可拆卸受拉节点，承担载荷传递、链路快速拆装的核心作用。

　　从实际工况的适配性来看，这类卸扣的应用场景覆盖极广，港口码头的散货吊装作业里，它会配合吊装链条连接吊具与被吊货物，承受动态交变的拉伸载荷，还要耐受作业环境里的盐雾、湿气侵蚀；矿山铲运设备的牵引链路中，它连接牵引链条与铲斗结构，需要承受起步瞬间的冲击载荷，以及作业过程中频繁的载荷波动；电梯安装与维保场景里，这类卸扣会作为临时吊装的受力连接件，配合曳引链条完成轿厢部件的吊装对位，对受力可靠性的要求极高，一旦出现失效会直接引发安全事故。

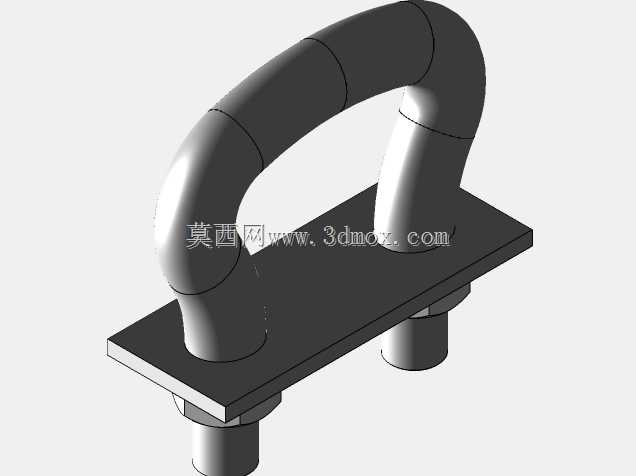

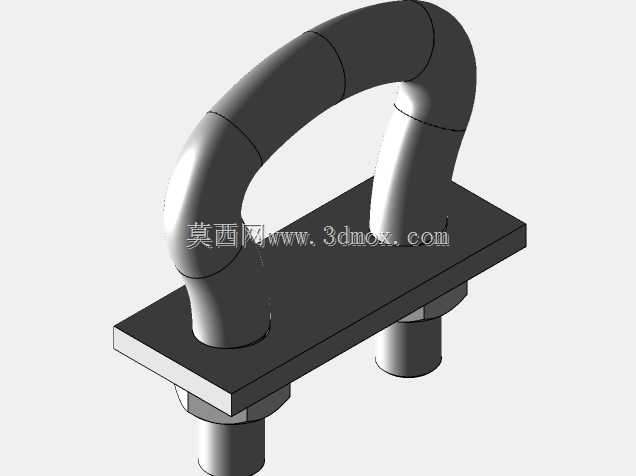

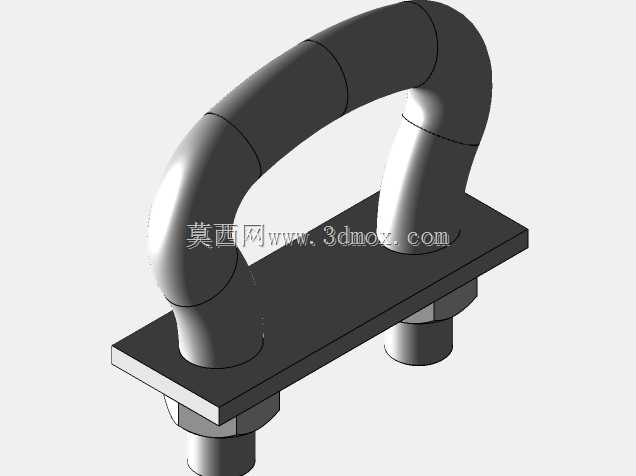

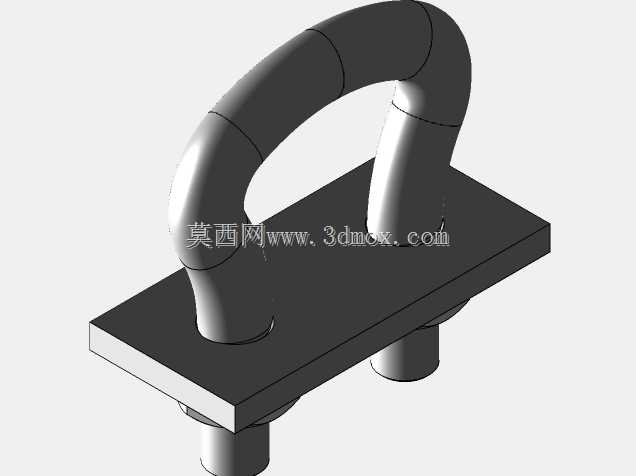

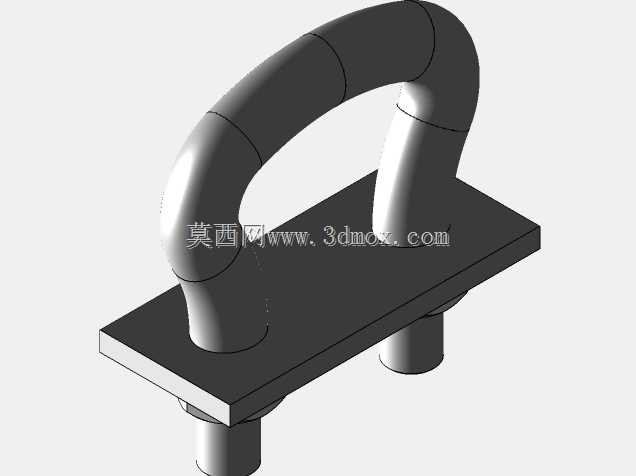

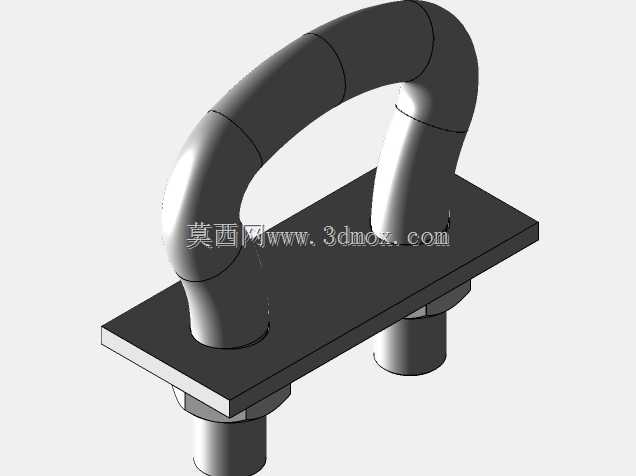

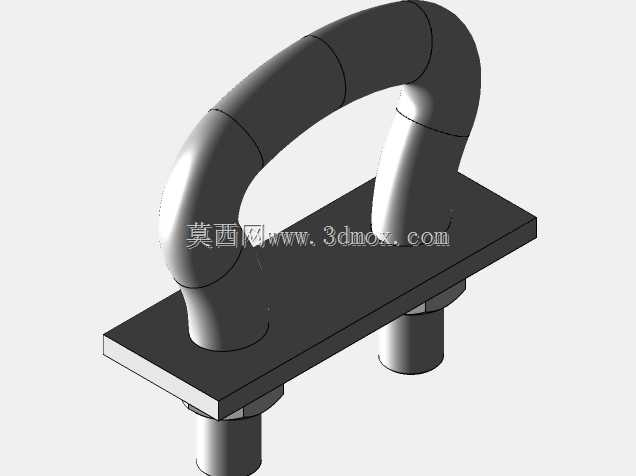

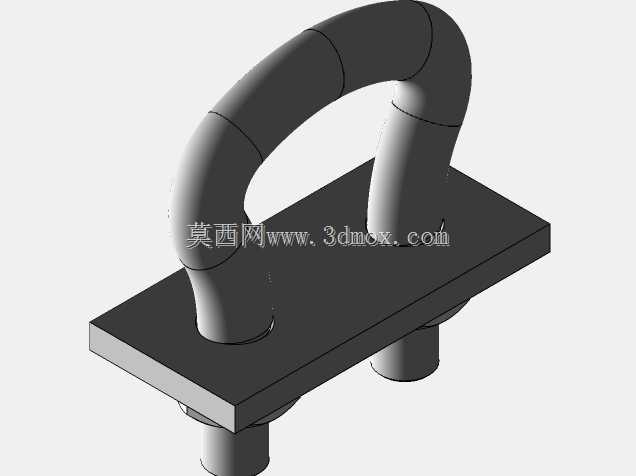

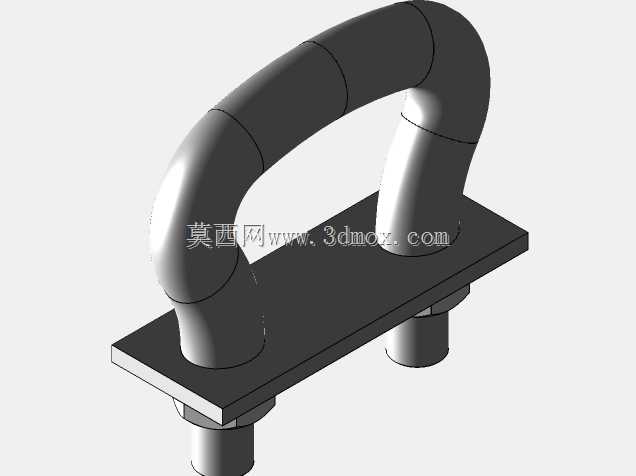

　　从结构设计逻辑来看，这款卸扣采用U型弯环搭配带双螺栓的安装底板结构，和传统的插销式卸扣不同，这种底板式安装结构不需要在被连接件上加工穿销孔，只需要在安装面预留对应螺栓过孔，就能通过两颗锁紧螺栓完成卸扣与安装基体的固定，安装适配性更强，尤其适合安装面为平面的设备部件连接场景。U型弯环的截面采用等强度设计，弯弧段的截面尺寸经过受力校核，在弯环与底板连接的根部位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，从根源上降低交变载荷下的疲劳断裂风险。

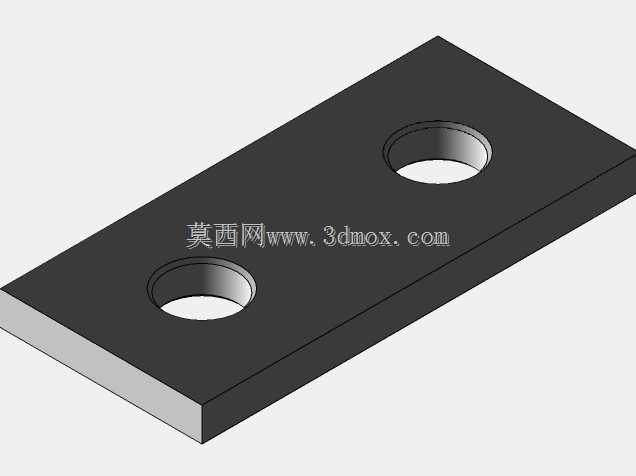

　　从安装边界与尺寸配合来看，设计时需要严格匹配对应吨位链条的内节宽度，U型弯环的开口尺寸要保证配套链条的端环可以顺利套入，同时预留足够的活动间隙，避免链条受力偏转时与弯环侧壁发生卡滞；底板上的两个螺栓孔中心距需要和安装基体的预留孔位完全对齐，螺栓的公称直径要匹配卸扣的额定载荷，保证螺栓的抗拉强度、抗剪强度与卸扣本体的载荷等级匹配，不会出现连接螺栓先于卸扣本体失效的情况。安装时需要注意，底板与安装基体的贴合面要保证平整，不能有凸起、焊渣等异物，避免螺栓锁紧后底板出现偏斜，导致弯环承受附加的弯曲载荷，长期使用下引发结构变形。

　　从功能特性来看，这款卸扣作为受拉构件，所有受力方向的尺寸都经过严格的强度校核，弯环的冷弯成型工艺需要保证弯弧段的金属纤维连续，不能出现微裂纹、折叠等成型缺陷，表面处理采用镀锌钝化工艺，提升户外工况下的防锈能力，延长使用寿命。和插销式卸扣相比，这种底板固定式卸扣的连接刚性更好，不会出现插销转动、窜出的风险，适合长期固定在设备基体上作为永久受力节点使用，不需要频繁拆装检查插销的防松情况，降低了设备日常维保的工作量。

　　在三维建模过程中，这类标准件的建模需要严格遵循DIN标准的尺寸公差要求，弯环的弯曲半径、截面直径、底板的厚度、螺栓孔的位置度都要和标准参数保持一致，装配体配置需要覆盖不同额定载荷对应的尺寸规格，每个配置都要对应实际生产中的加工尺寸，保证导出的工程图可以直接用于生产加工。建模时还要注意还原弯环与底板的焊接连接结构，焊脚尺寸要符合强度要求，焊缝位置要做圆滑过渡处理，避免应力集中，同时要预留出螺栓安装的操作空间，保证实际装配时扳手可以顺利完成螺栓的锁紧作业，不会出现空间干涉导致无法安装的问题。
