符合DIN179标准的导向衬套结构设计

　　在钻削加工、工装夹具定位以及阀门组件导向的场景里，导向衬套是看似不起眼却直接影响加工精度与部件运行稳定性的核心小零件，这款符合DIN179标准的导向衬套，就是针对这类高精度导向需求设计的标准化零件。从实际使用场景来看，这类衬套最常应用在钻床夹具的钻套安装位，为钻头、铰刀等旋转切削刀具提供精准的导向支撑，避免刀具在进给过程中出现偏摆，保证孔位的位置度、同轴度公差满足工艺要求；同时在减压阀这类流体控制阀门的阀杆运动路径中，这类衬套也能作为滑动支撑件，降低阀杆往复运动的磨损，保证阀杆动作的同轴度，避免阀杆卡滞、密封偏磨导致的介质泄漏问题。

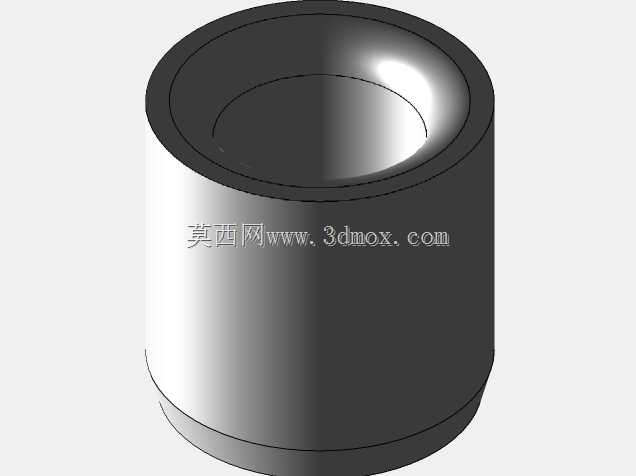

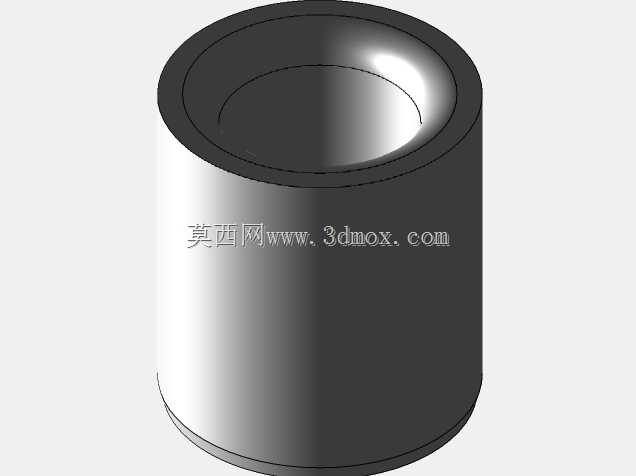

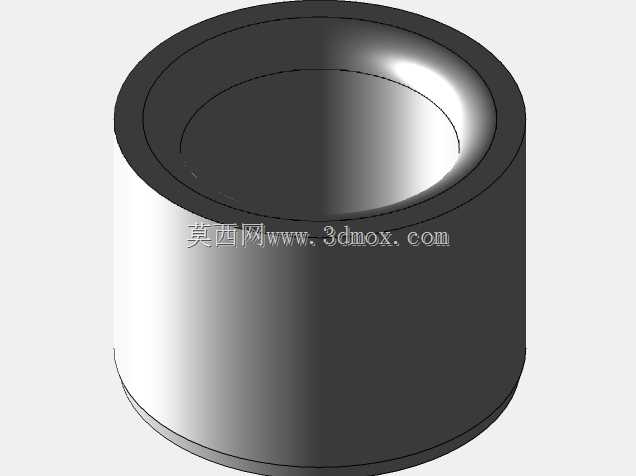

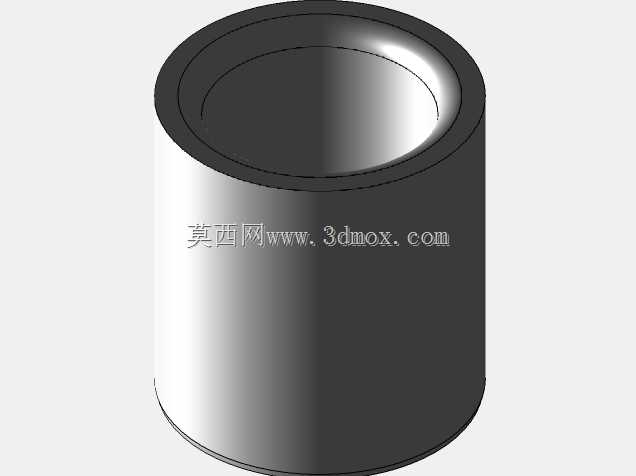

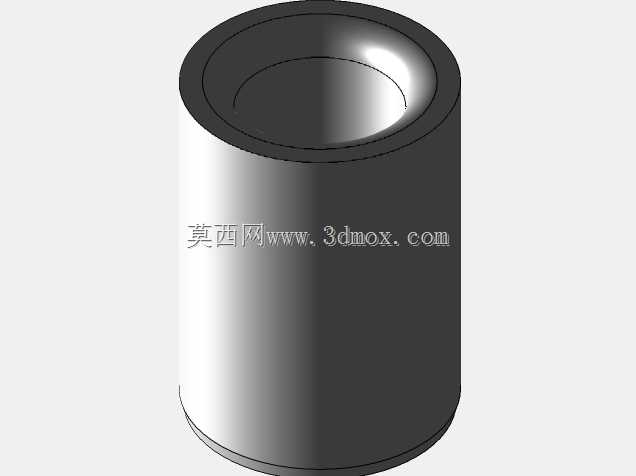

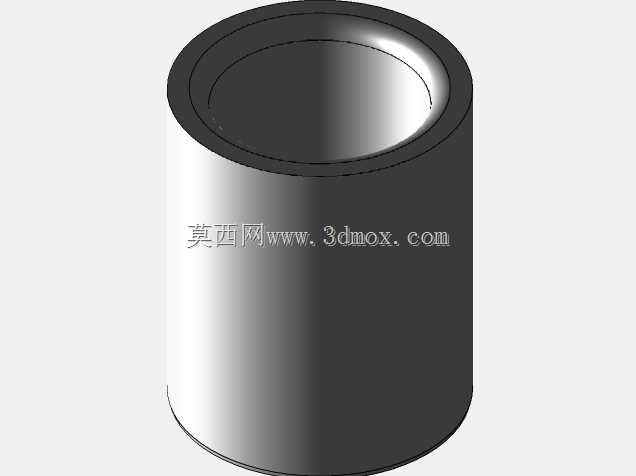

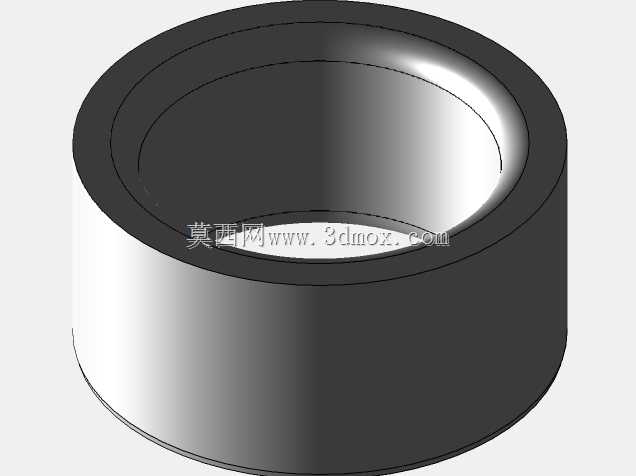

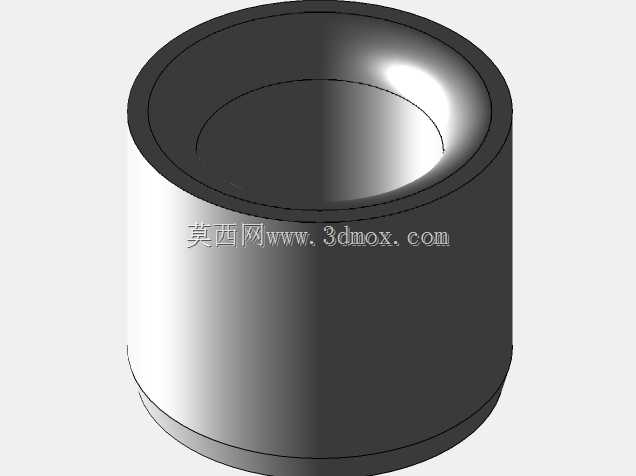

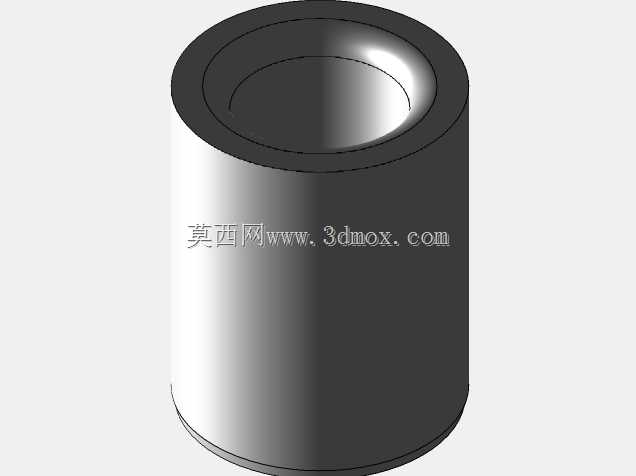

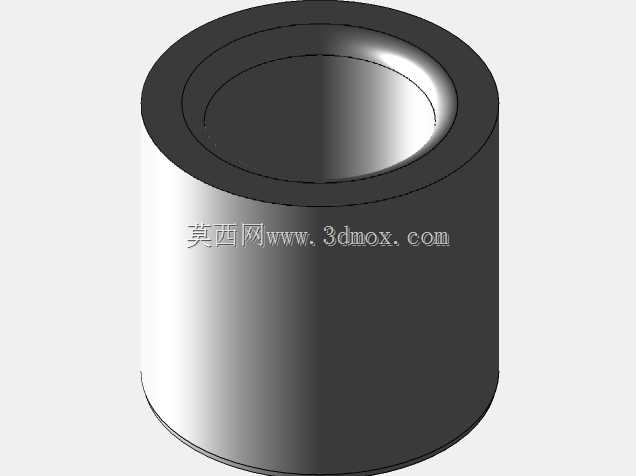

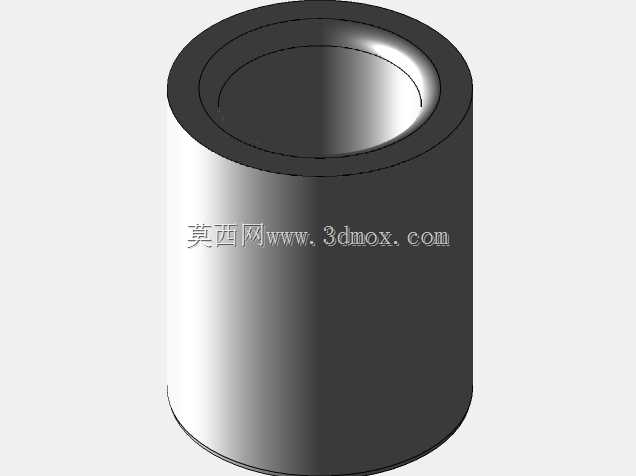

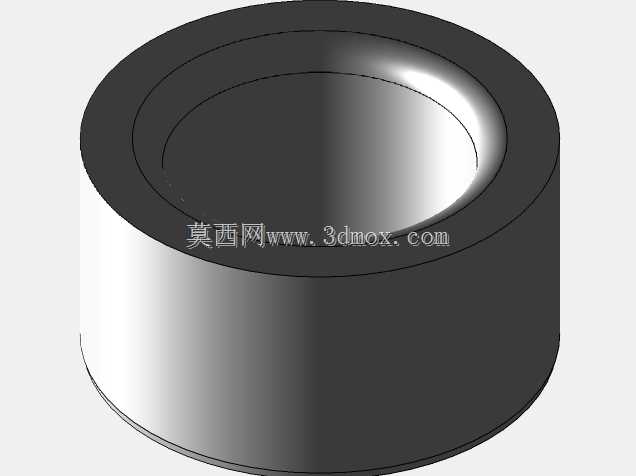

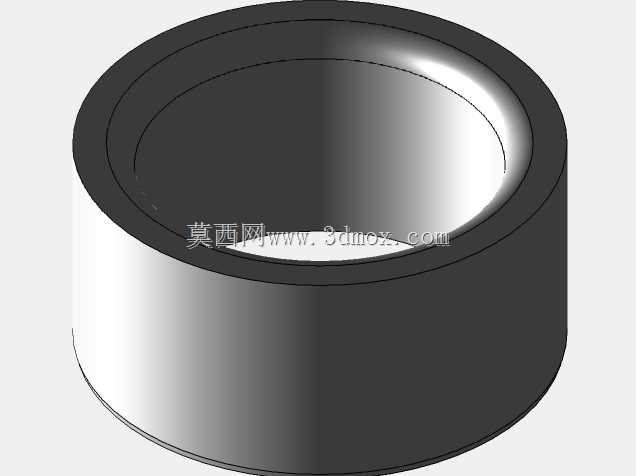

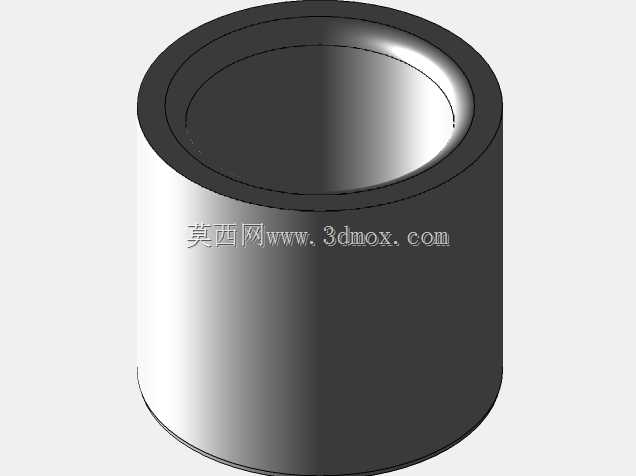

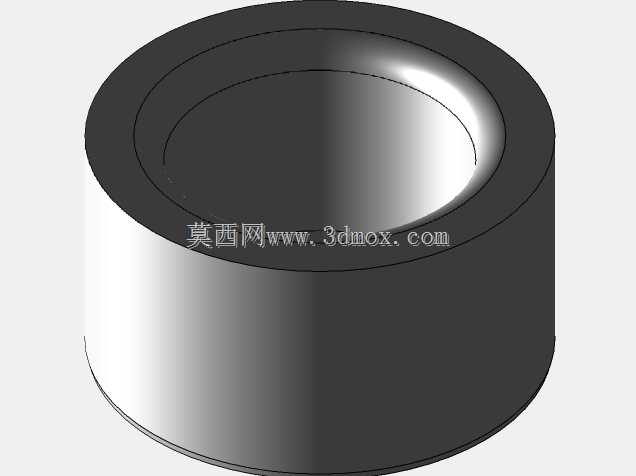

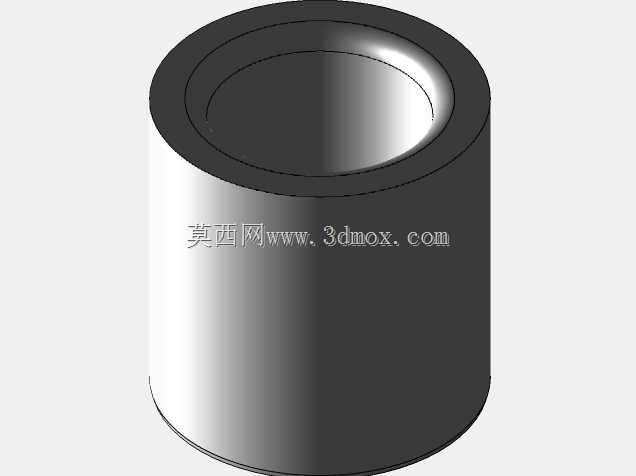

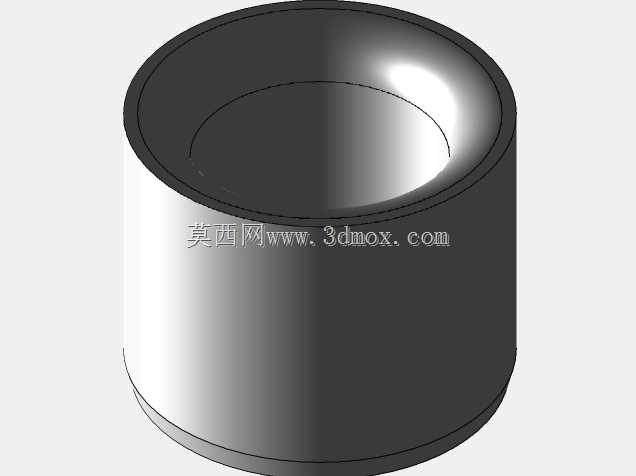

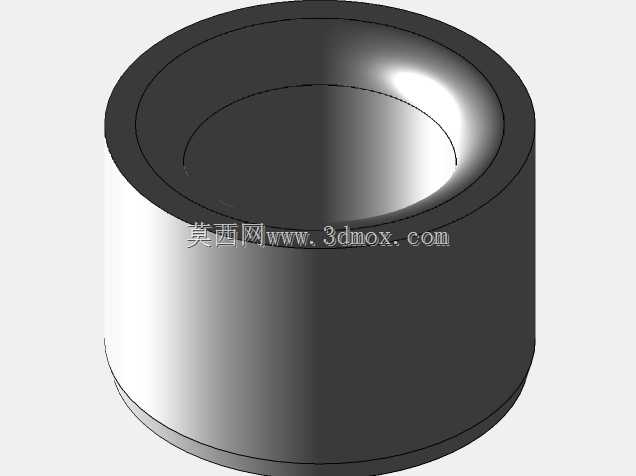

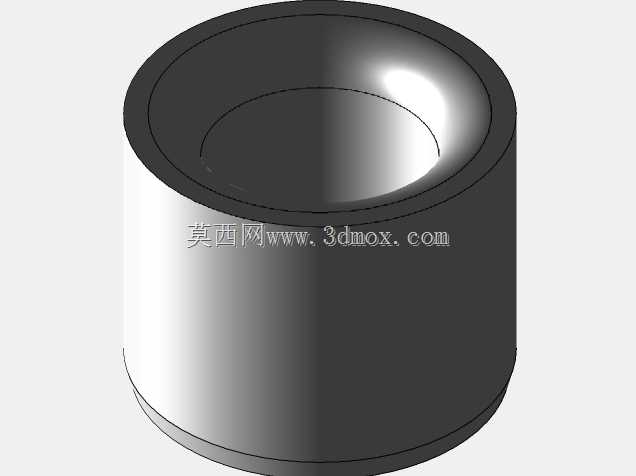

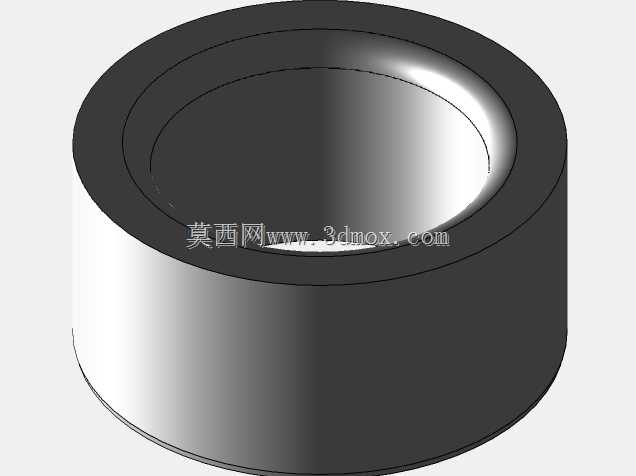

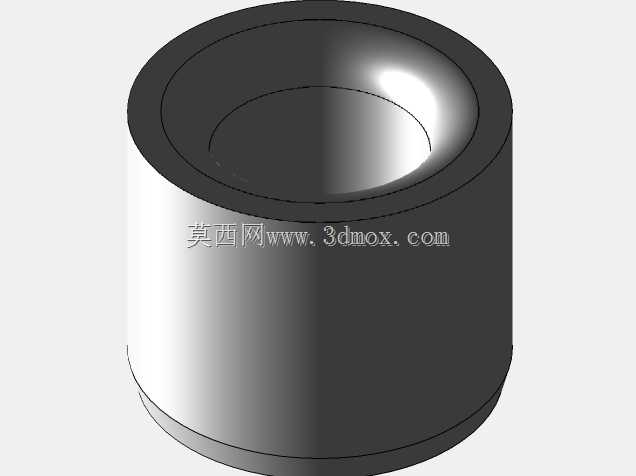

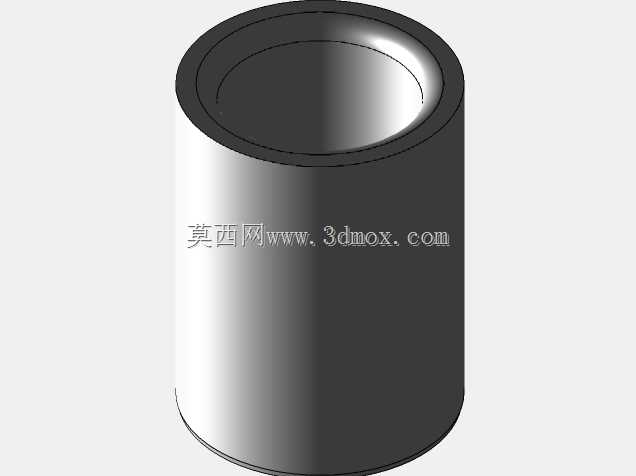

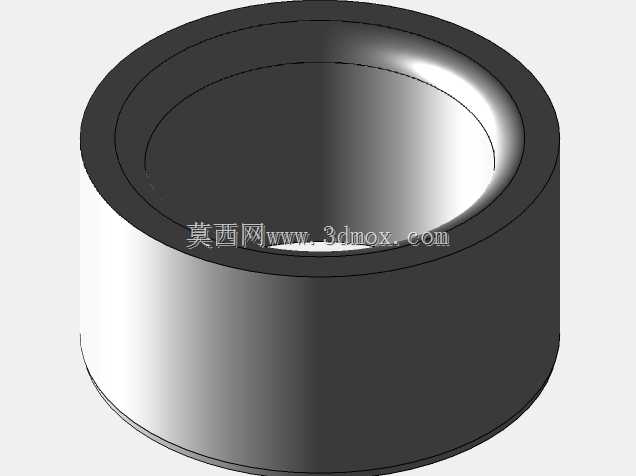

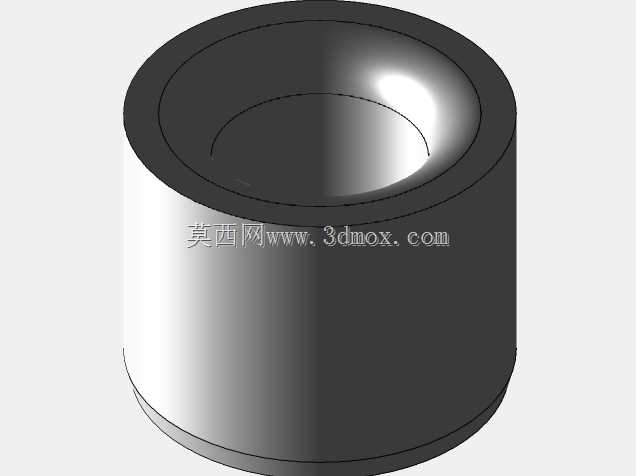

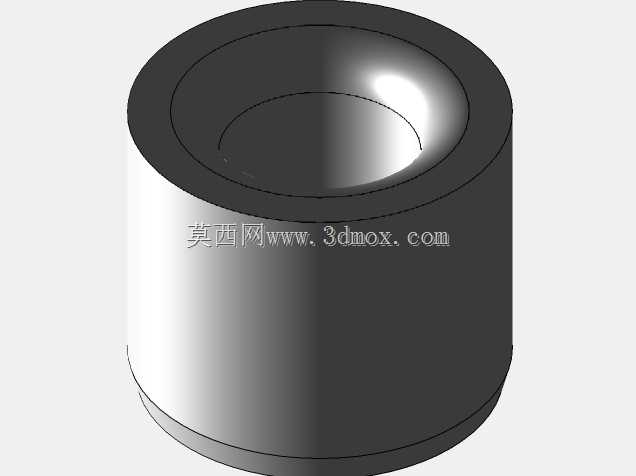

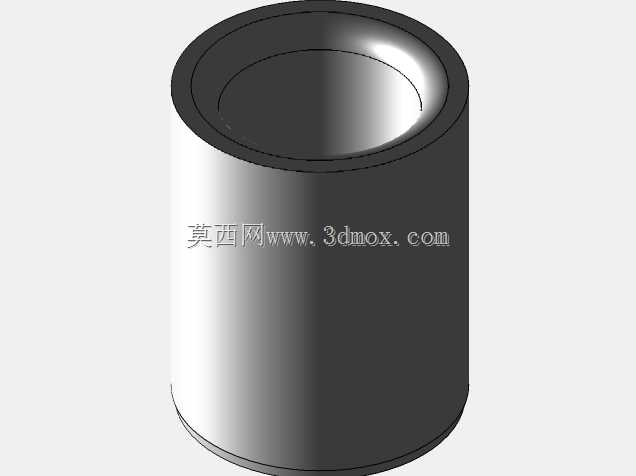

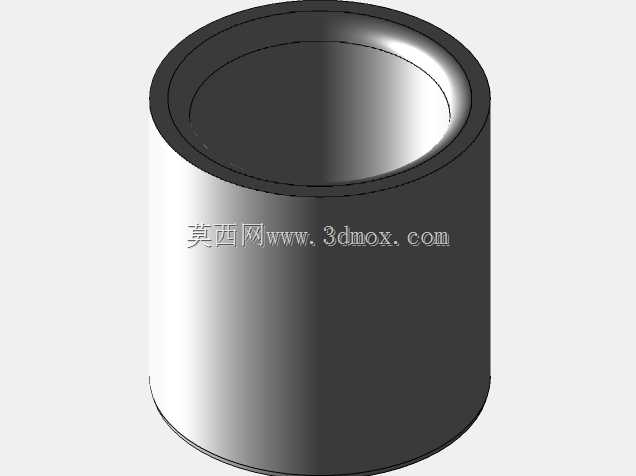

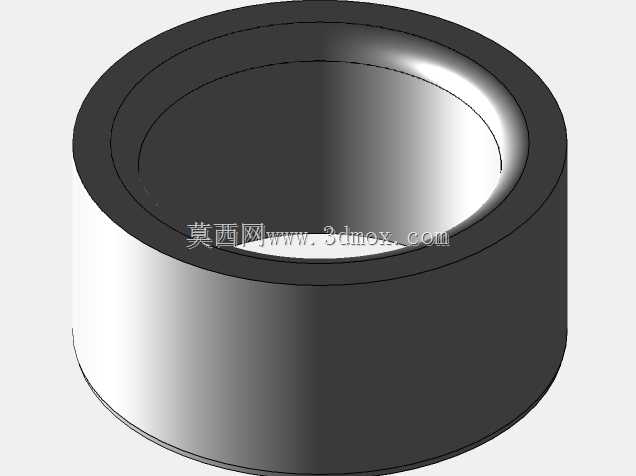

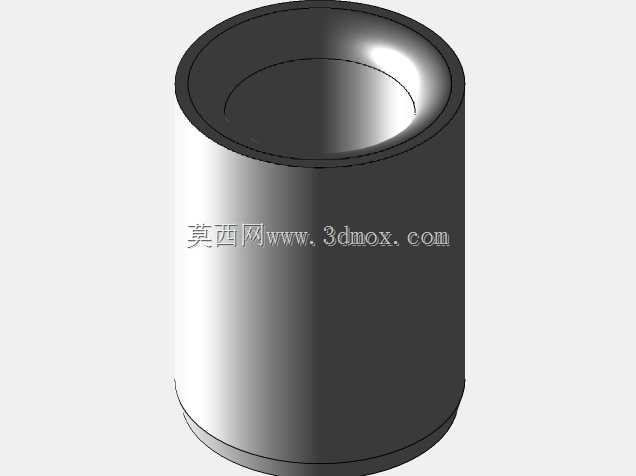

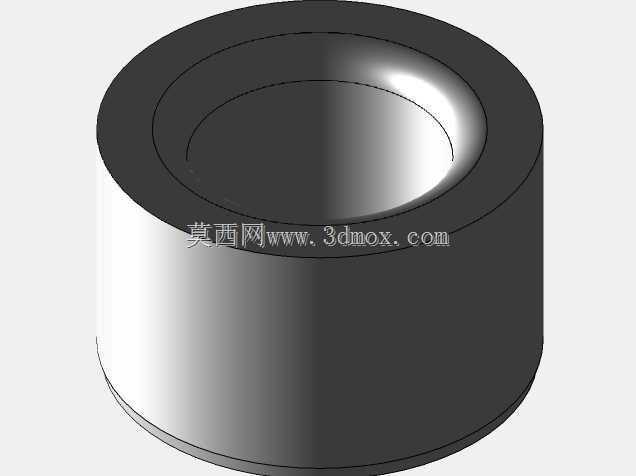

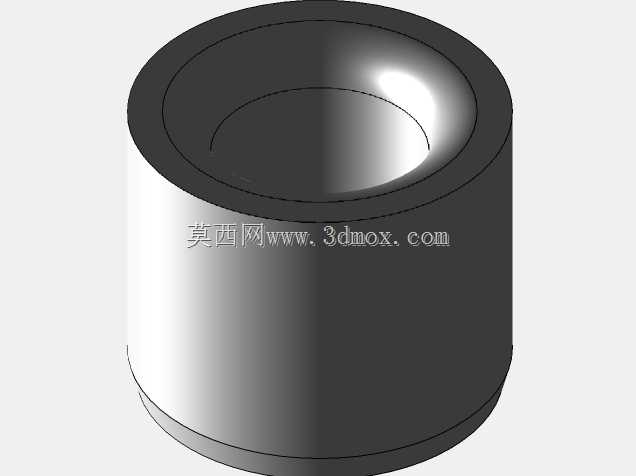

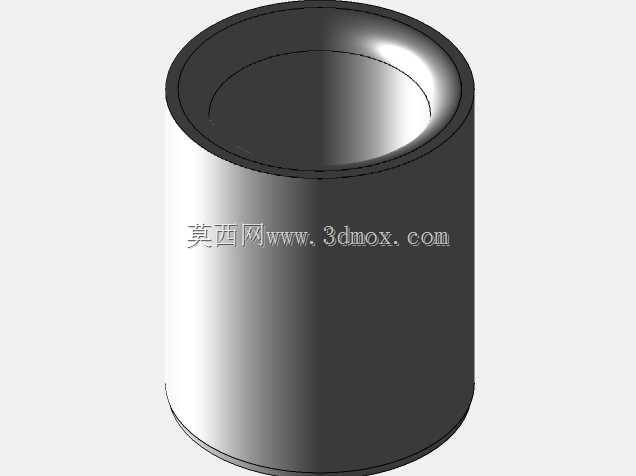

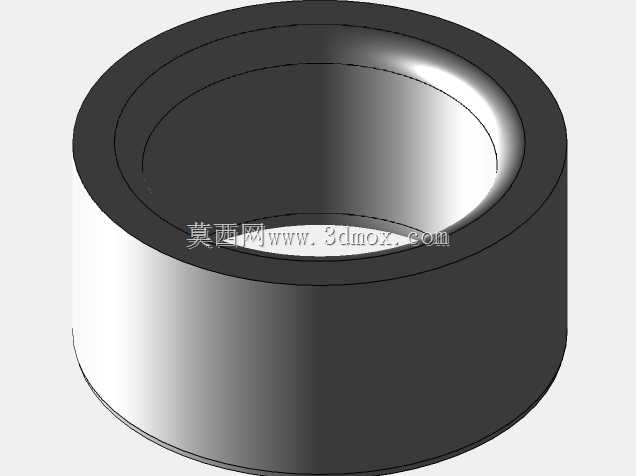

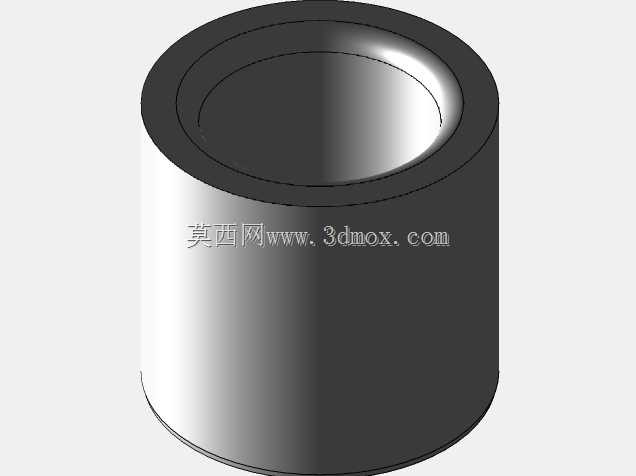

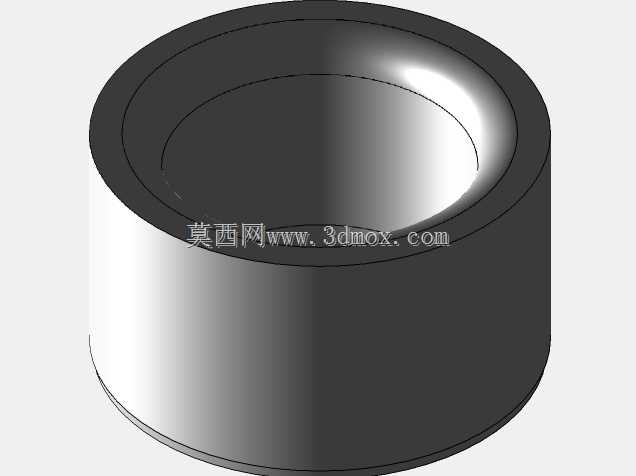

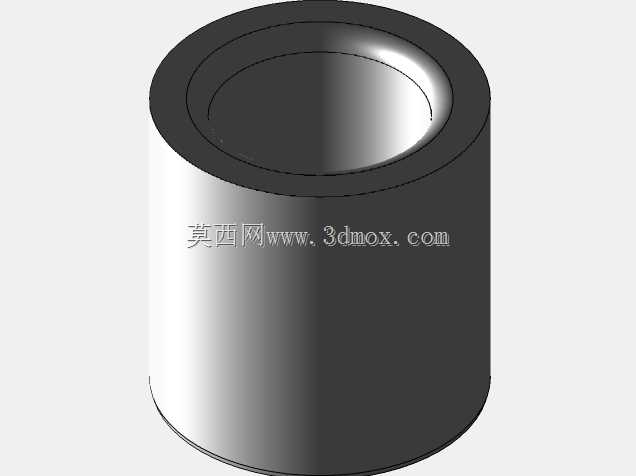

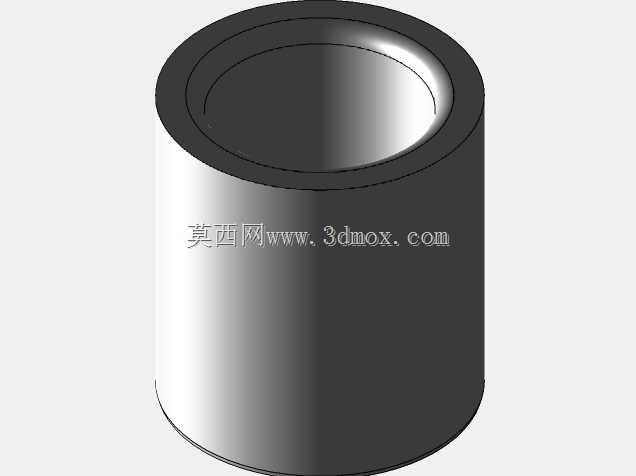

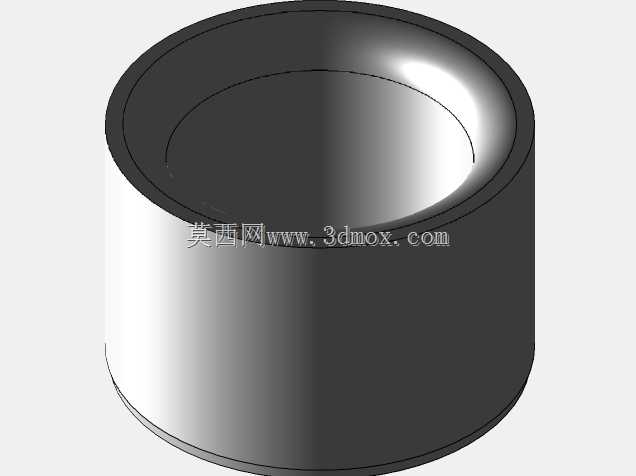

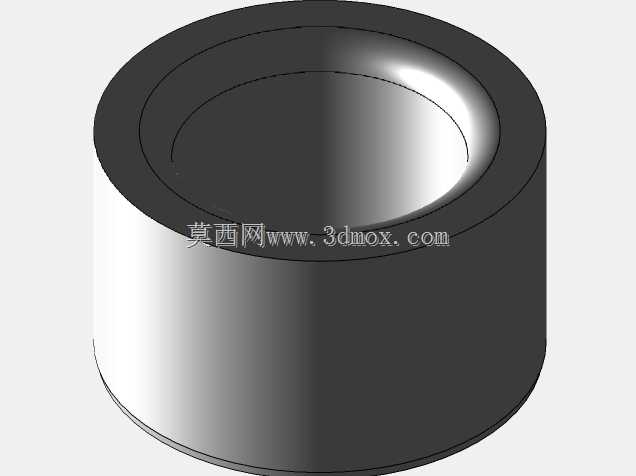

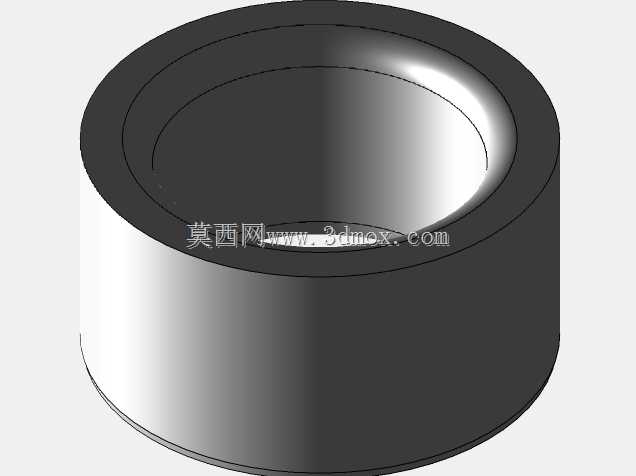

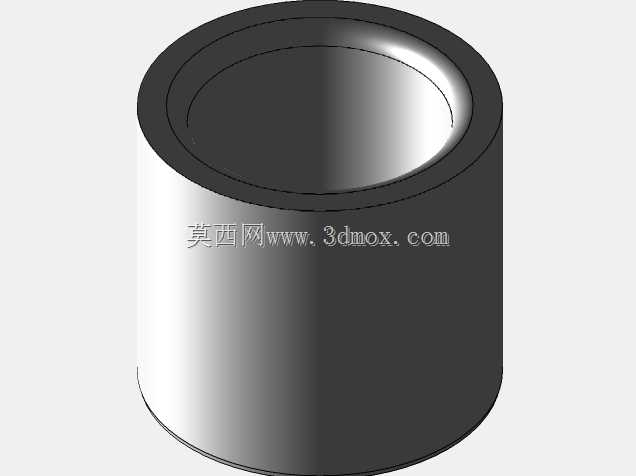

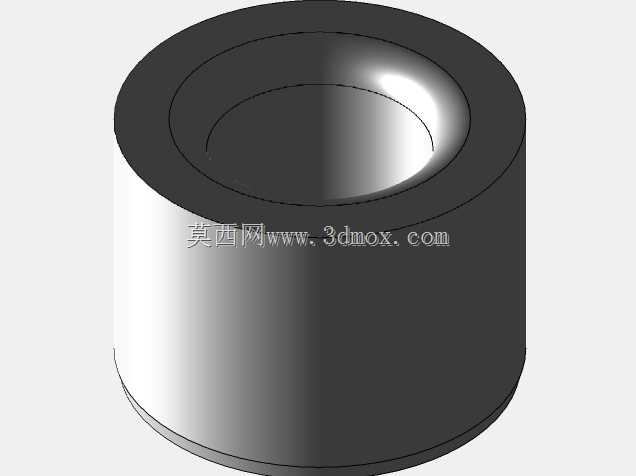

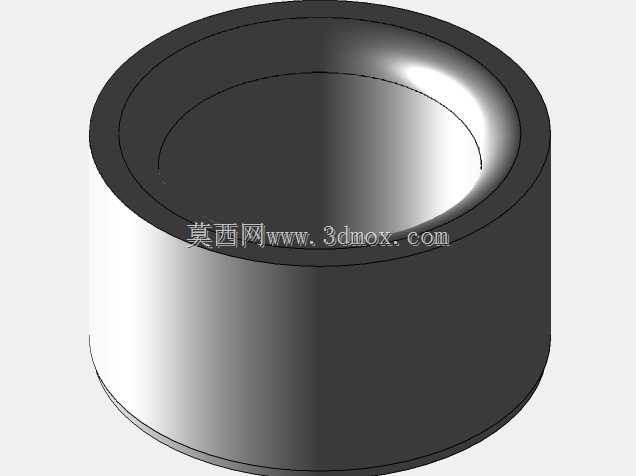

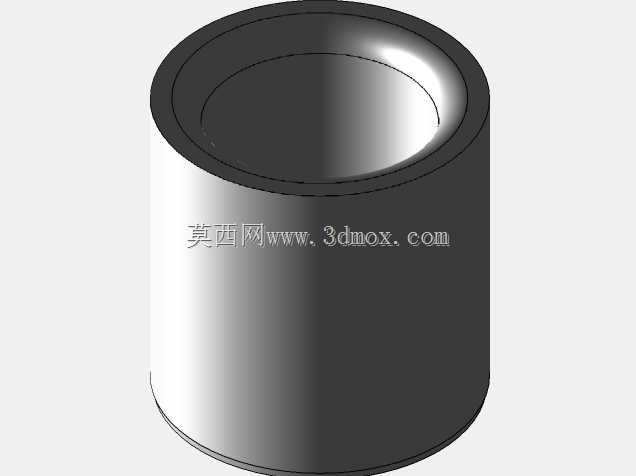

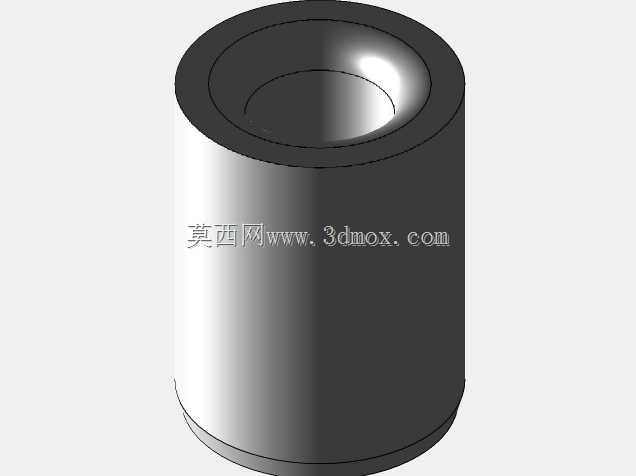

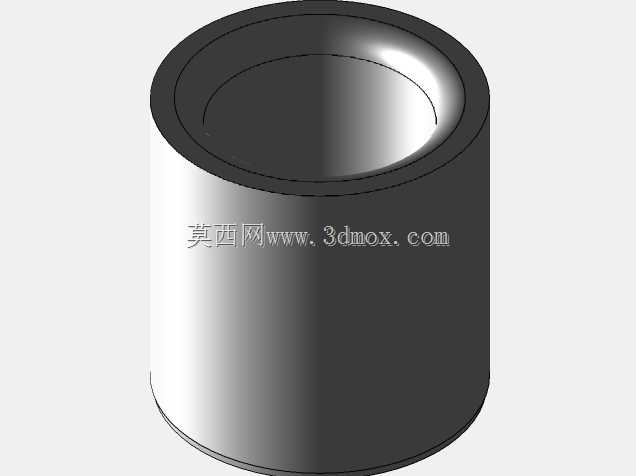

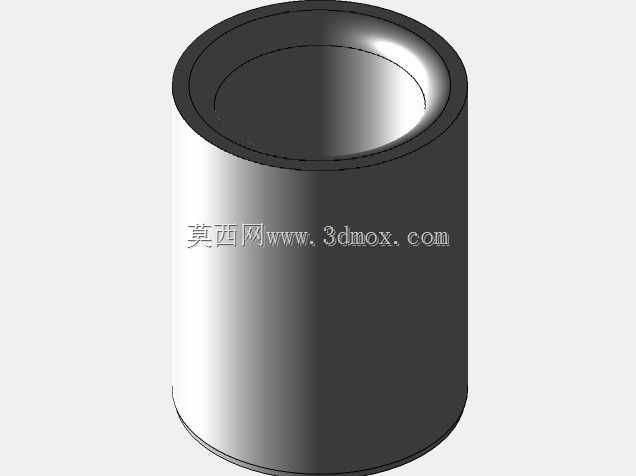

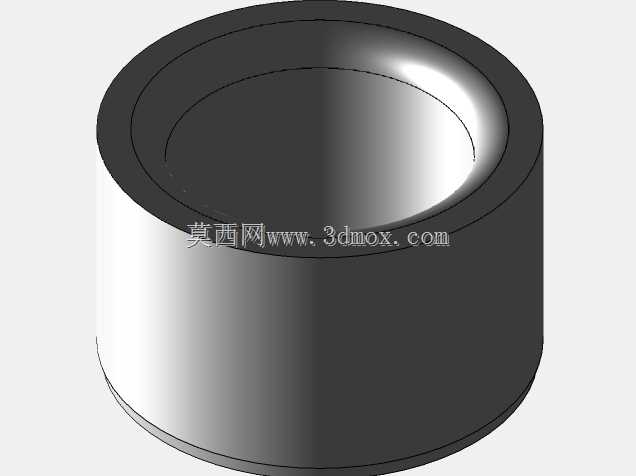

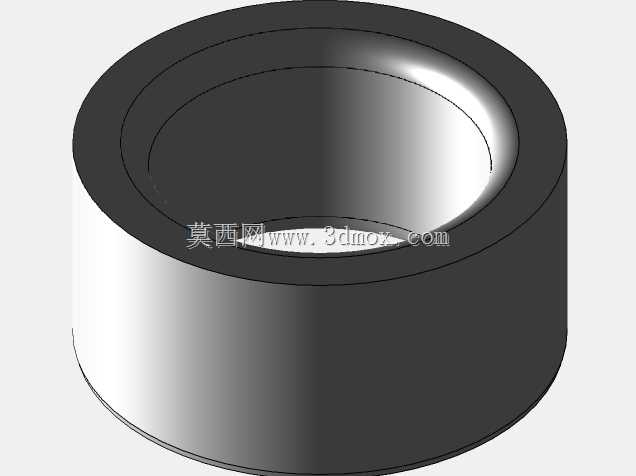

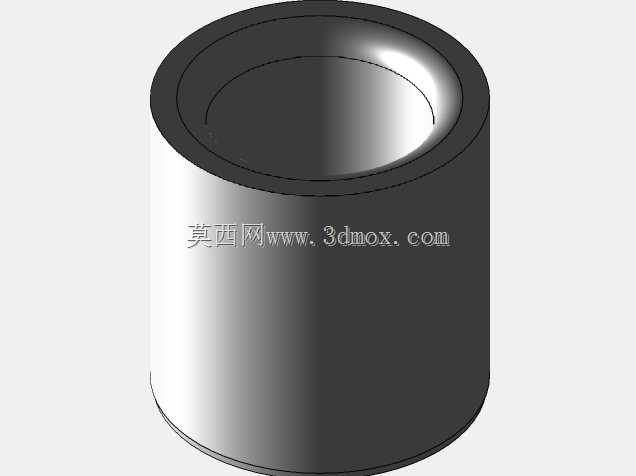

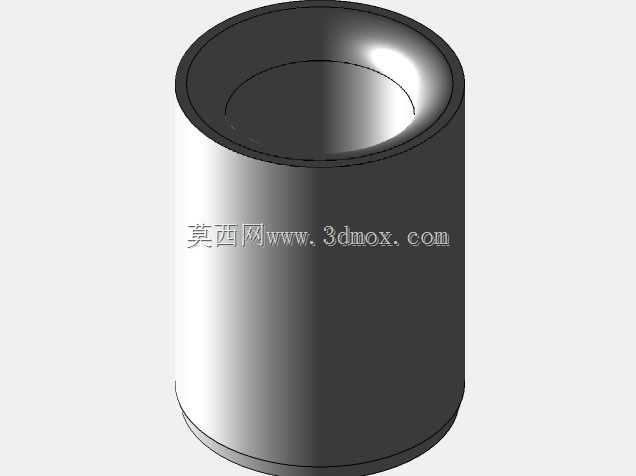

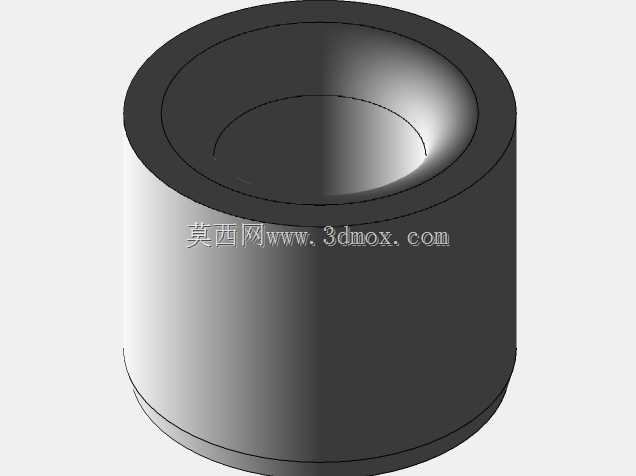

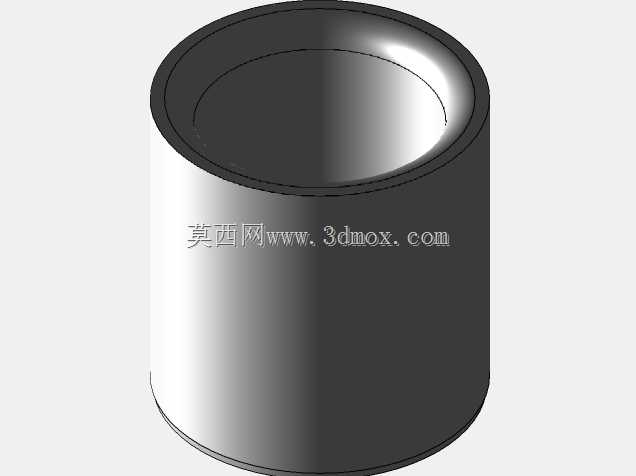

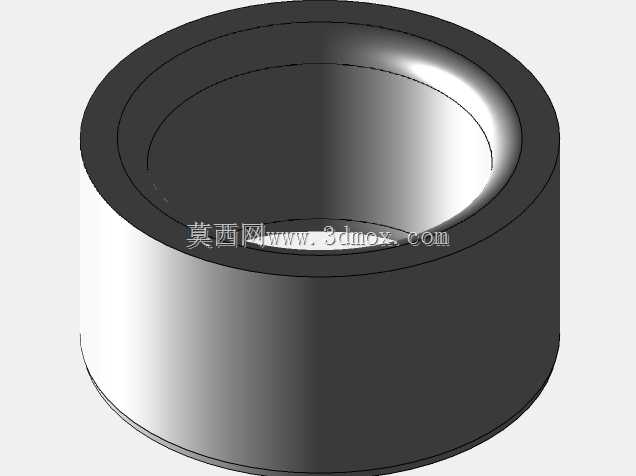

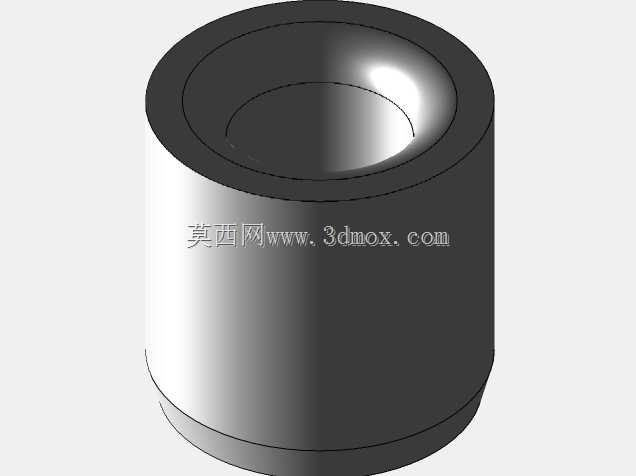

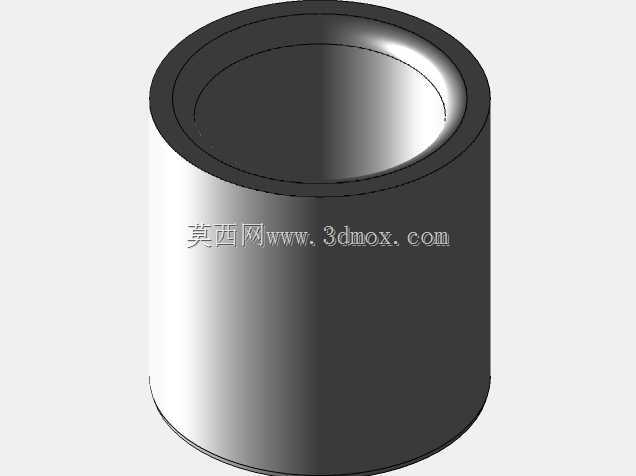

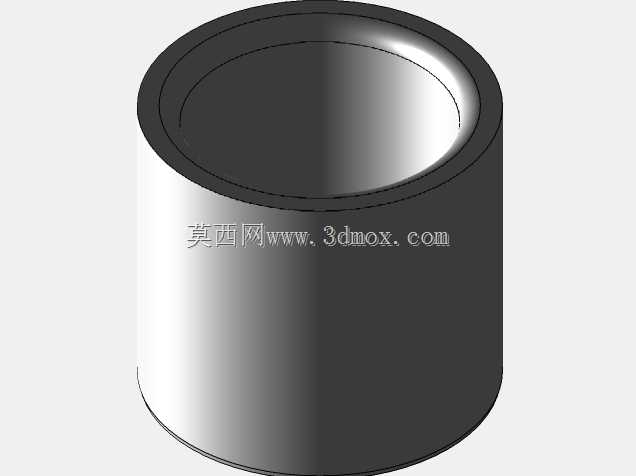

　　从功能特性上看，这款导向衬套采用A型结构设计，整体为同轴圆柱结构，内孔为高精度导向工作面，外圆为安装定位面，两端做了适配安装的倒角处理，既方便压入安装基座的孔位，也能避免安装过程中刮伤基座孔壁或者内孔导入端的刃口。衬套的内孔表面粗糙度控制在滑动配合的合理区间，既能保证相对运动件的顺畅滑动，又能保留足够的耐磨性能，外圆与安装基座采用过盈或者过渡配合，保证衬套在长期受侧向力、往复摩擦的工况下不会出现移位、转动。和普通非标衬套不同，符合DIN179标准的衬套所有尺寸边界都遵循统一的工业标准，不需要单独定制安装孔位，在设备维护、工装更换时可以直接替换同规格的标准件，大幅降低备件采购和工装维护的成本。

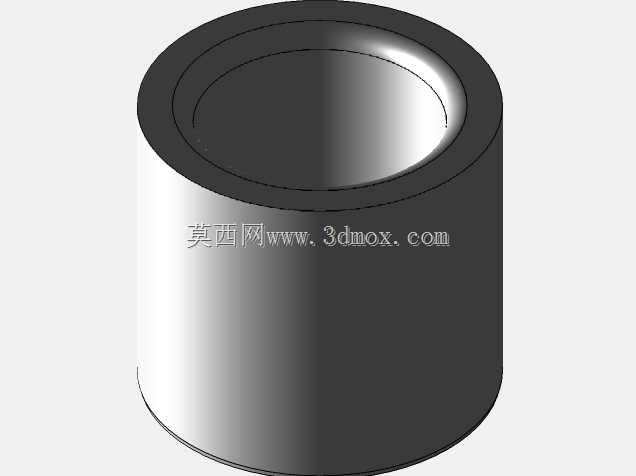

　　在设计思路上，这款衬套优先考虑了工况下的受力特性：钻削加工时刀具传递的侧向力会直接作用在衬套内孔壁，阀门阀杆往复运动时的径向偏载也会持续作用在衬套接触面上，因此整体采用等壁厚的圆柱结构，保证圆周方向的受力均匀，不会出现局部壁厚不足导致的衬套变形、开裂问题。设计时预留了不同配置的尺寸适配，针对不同直径的导向杆、刀具，可以直接选用对应规格的配置，不需要重新建模调整基础结构，所有配置的外圆安装尺寸保持统一，安装基座的孔位不需要做任何改动就能适配不同内径的衬套，适配多规格加工或者多通径阀门的选型需求。

　　从安装边界来看，这款衬套的轴向长度和外径比例经过优化，既保证了足够的导向接触长度，避免导向长度不足导致的运动件偏摆，又不会因为轴向尺寸过长占用过多的安装空间，适配紧凑结构的工装和阀门内部腔体。安装时只需要将衬套外圆涂抹少量润滑脂，垂直压入基座的预制安装孔内，保证衬套端面和基座安装面齐平即可，不需要额外的紧固件固定，依靠配合面的抱紧力就能实现可靠固定。内孔的导入端做了微小的倒角，方便刀具或者阀杆顺利穿入，不会在装配时刮伤零件表面或者切削刀具的刃口。在长期使用过程中，当衬套内孔出现磨损超差时，只需要用专用工具将旧衬套压出，压入新的同规格衬套就能恢复导向精度，维修操作非常简便，不需要对整个基座或者阀体进行更换，大幅降低设备的全生命周期维护成本。

　　对于结构设计从业者来说，这类标准衬套的三维模型可以直接调用到工装夹具、阀门组件的装配体中，不需要从零开始绘制标准件，能有效缩短设计周期，同时调用标准模型也能避免自行绘制时出现的尺寸错误，保证设计的零件符合行业通用标准，后续加工、采购备件都能直接对应标准规格，减少定制化带来的成本上升。在建模过程中，这类衬套的特征虽然简单，但是对同轴度、端面垂直度的形位公差要求需要在模型中明确标注，保证加工出来的零件能满足实际使用的精度要求，避免因为形位公差超差导致导向失效、零件磨损加快的问题。
