符合DIN6796标准的锥形弹性垫圈结构设计

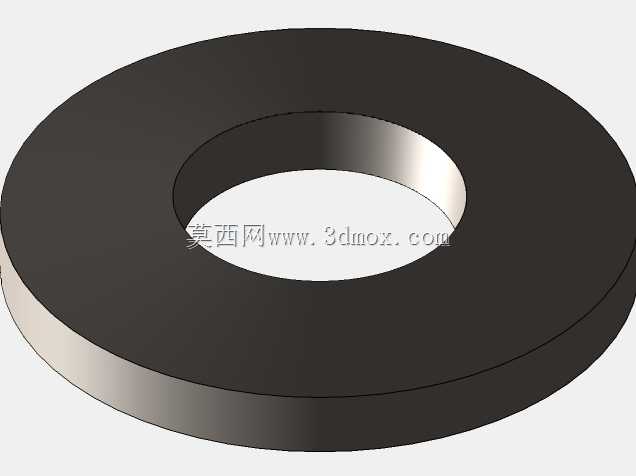

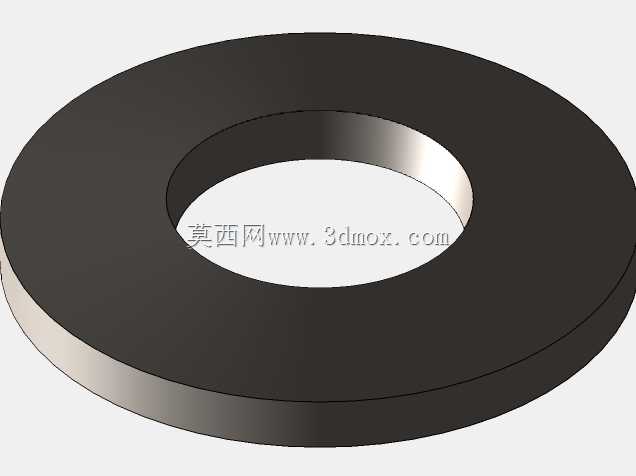

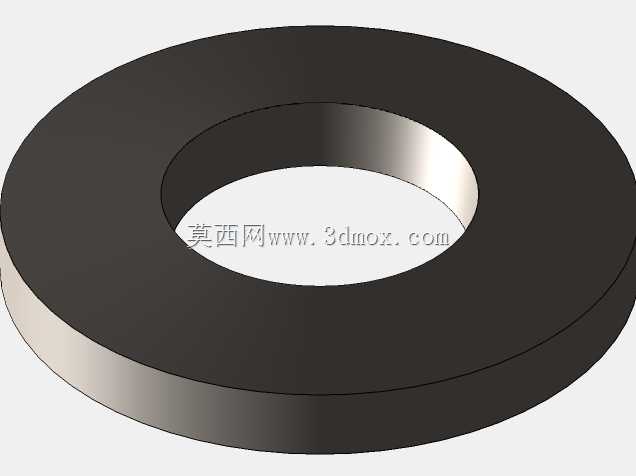

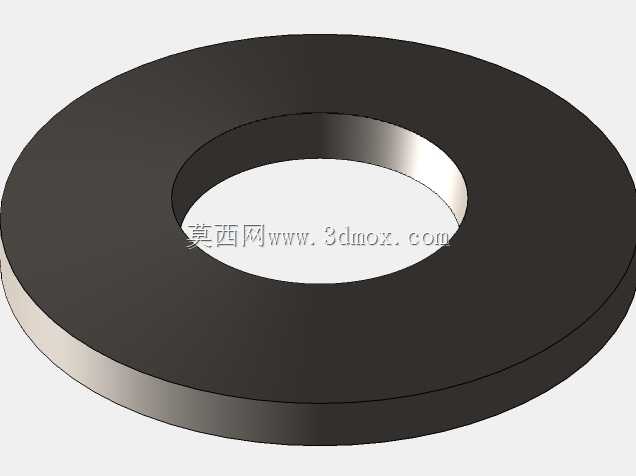

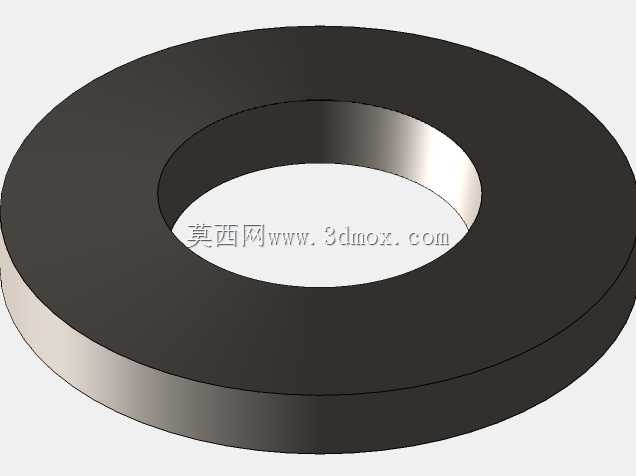

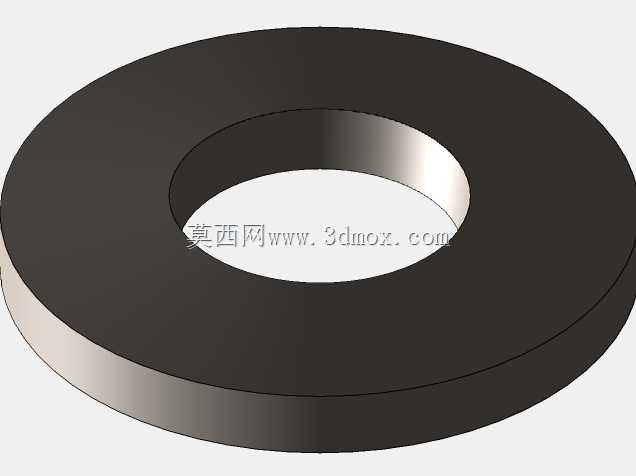

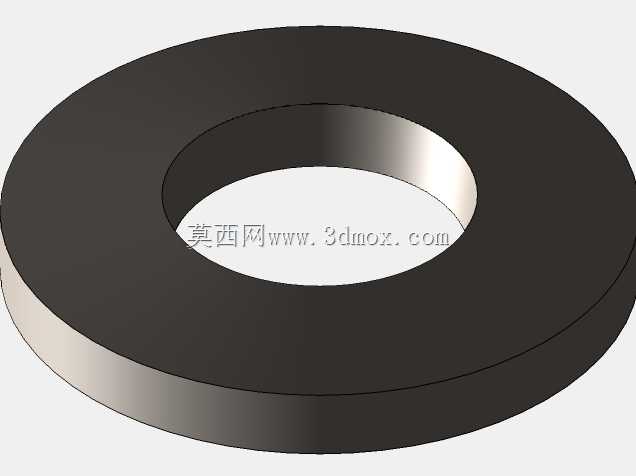

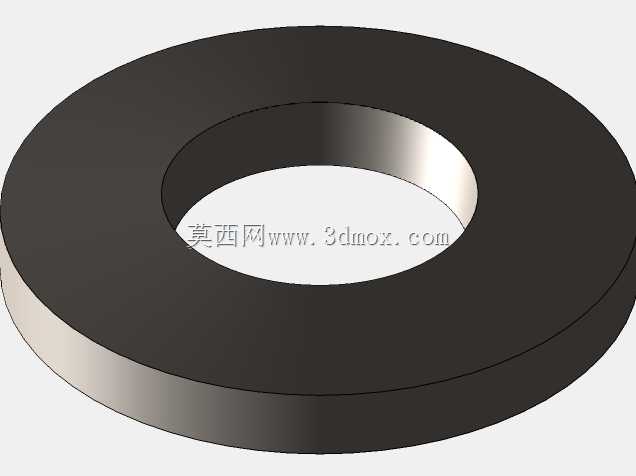

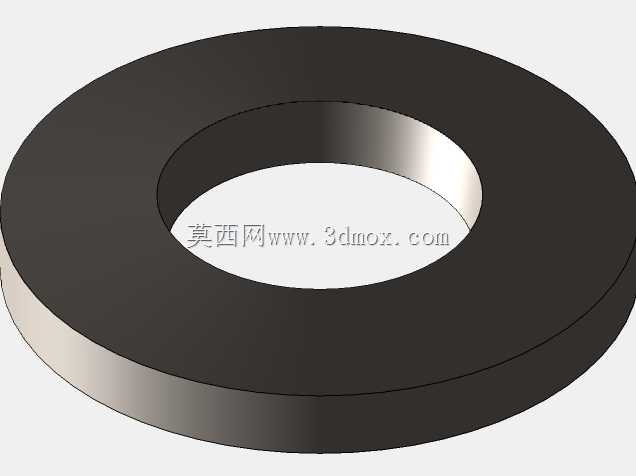

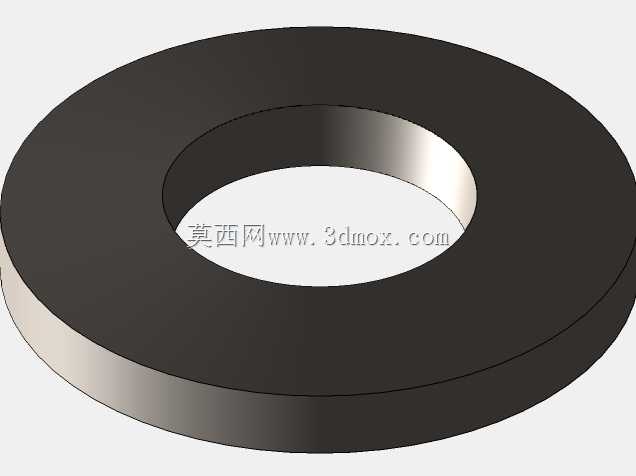

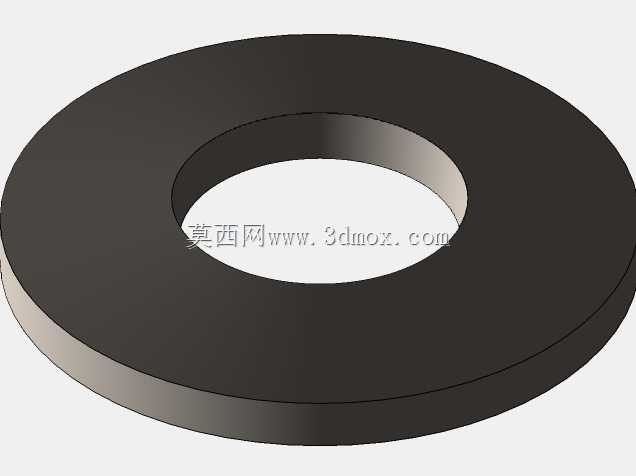

　　在重型机械、液压阀组、风电塔筒法兰连接、轨道交通走行部螺栓紧固场景中，螺栓预紧力的衰减一直是结构可靠性设计的核心痛点，尤其是承受交变载荷、温度循环变化的连接部位，普通平垫圈无法补偿螺栓蠕变、接触面沉降带来的预紧力损失，而锥形弹簧垫圈正是针对这类工况开发的高可靠性弹性紧固元件。这款锥形弹簧垫圈严格遵循DIN6796标准的尺寸公差与力学性能要求设计，建模过程中完整覆盖了标准规定的全系列规格配置，每一种规格的锥角、厚度、内外径尺寸都经过参数化校准，可直接调用对应规格的模型完成装配设计，无需重复核对标准参数。

　　从功能特性来看，这类锥形垫圈的核心作用是通过锥面结构的弹性变形，在螺栓拧紧后持续提供稳定的轴向补偿力，当连接副因为振动冲击、材料应力松弛、温度形变导致预紧力下降时，垫圈的回弹行程可以填补预紧力的损失区间，避免螺栓出现松动甚至脱落的故障。和普通开口弹簧垫圈相比，DIN6796锥形垫圈的支撑面为完整环形，和螺栓头、被连接件表面的接触面积更大，不会出现开口垫圈刮伤接触面、应力集中导致的接触面压溃问题，同时其载荷-变形曲线更平缓，在额定压缩量范围内能提供近乎恒定的弹性补偿力，适合对预紧力一致性要求较高的精密装配场景。设计过程中首先明确了不同规格垫圈的适用螺栓直径范围，匹配对应的内外径尺寸边界，保证垫圈内径和螺栓杆部留有合理的装配间隙，同时外径不超过螺栓头的承压面范围，避免出现垫圈偏载、装配后悬出接触面的问题；锥角的设计严格对应标准规定的刚度要求，既保证足够的回弹力，又避免刚度过大导致螺栓拧紧过程中垫圈被压平后失去弹性补偿能力，同时对垫圈的边缘做了微小的倒钝处理，去除锐边毛刺，避免装配过程中割伤操作人员、或者刮损被连接件的防腐涂层。

　　在实际设备选型应用中，这类锥形垫圈常被用在减压阀的阀盖连接、液压管路法兰连接、电机底座安装、轨道交通制动系统螺栓紧固等场景，比如在减压阀的装配中，阀盖和阀体之间的连接螺栓需要长期承受介质压力波动带来的交变载荷，同时阀体内外的温度变化会导致金属部件出现热胀冷缩，普通平垫圈配合螺纹胶的防松方案在长期运行后容易出现预紧力下降，导致阀盖密封面泄漏，加装符合DIN6796标准的锥形弹簧垫圈后，可以在螺栓的全生命周期内维持稳定的密封压紧力，降低设备的运维检修频率。

　　建模时针对每一种规格的垫圈都设置了对应的装配参考基准，在三维装配环境中可以直接通过同轴、面重合约束完成装配，不需要额外调整位置；同时模型保留了参数化设计的特征，设计人员如果需要开发非标准规格的锥形垫圈，可以直接修改模型的锥角、厚度、内外径参数，快速生成符合自定义需求的模型，大幅缩短非标紧固件的设计周期。从安装边界来看，这类锥形垫圈安装时需要注意锥面的朝向，大端面贴合被连接件表面、小端面贴合螺栓头或者螺母的承压面，不能反向安装，否则会大幅降低弹性补偿效果，同时安装前需要确认被连接件的表面平面度满足要求，如果接触面存在明显的倾斜、凹坑，会导致垫圈受力不均，出现局部压溃、弹性失效的问题；在同一连接副中，不建议叠加使用多个锥形垫圈，否则会导致整体刚度不匹配，反而容易出现螺栓疲劳断裂的问题。和碟形弹簧相比，DIN6796锥形弹簧垫圈的尺寸更小，专门针对螺栓连接的预紧补偿场景优化，不需要搭配专门的导向件，安装使用更便捷，适合标准化的批量装配场景，在通用机械、阀门、工程机械、电力设备等多个行业的连接结构中都有广泛的应用。
