小型双辊进料枝桠切碎设备结构设计

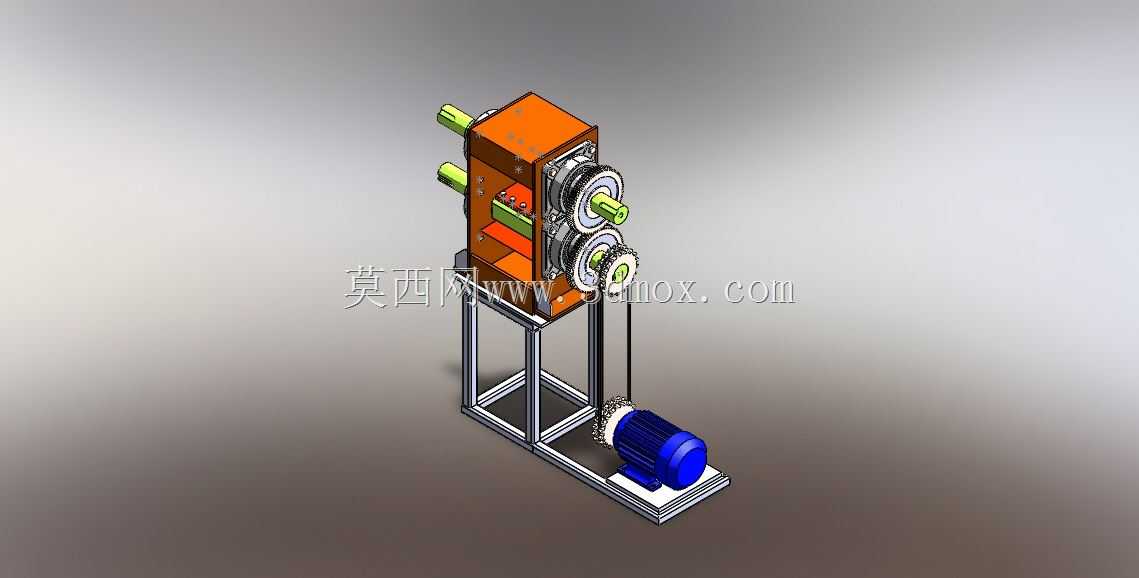

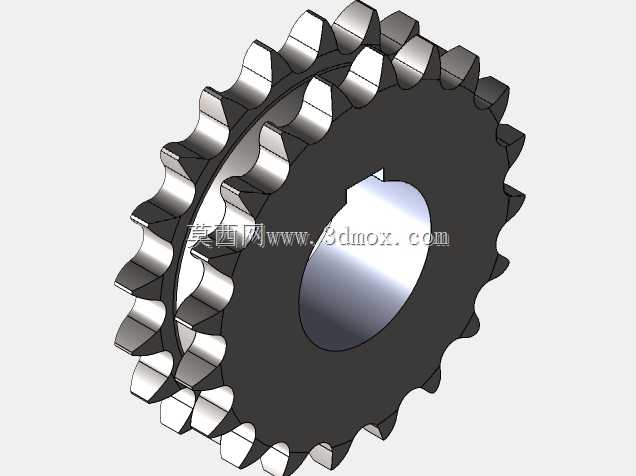

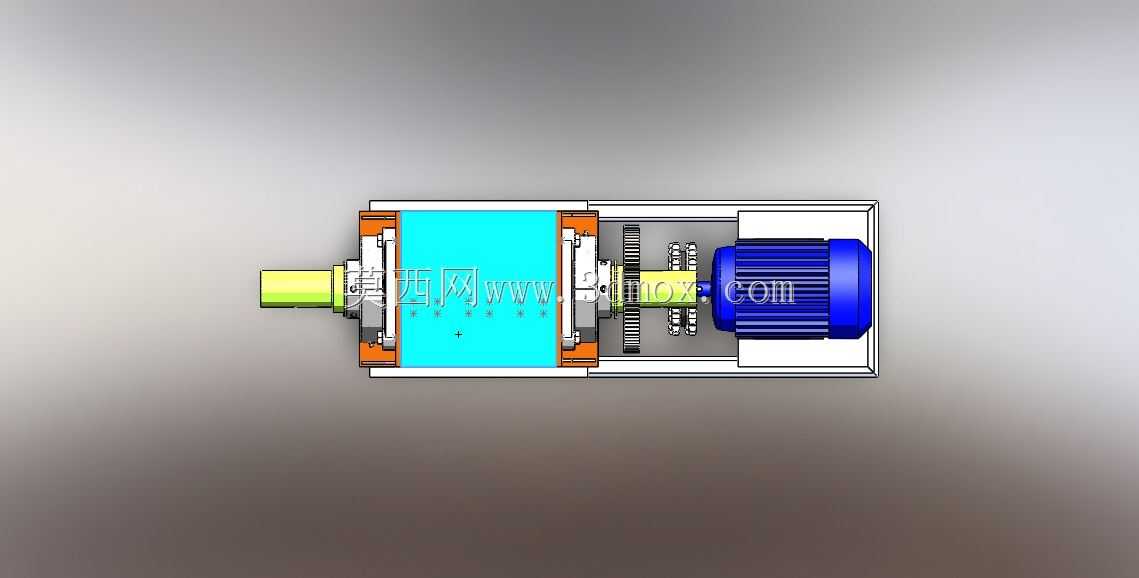

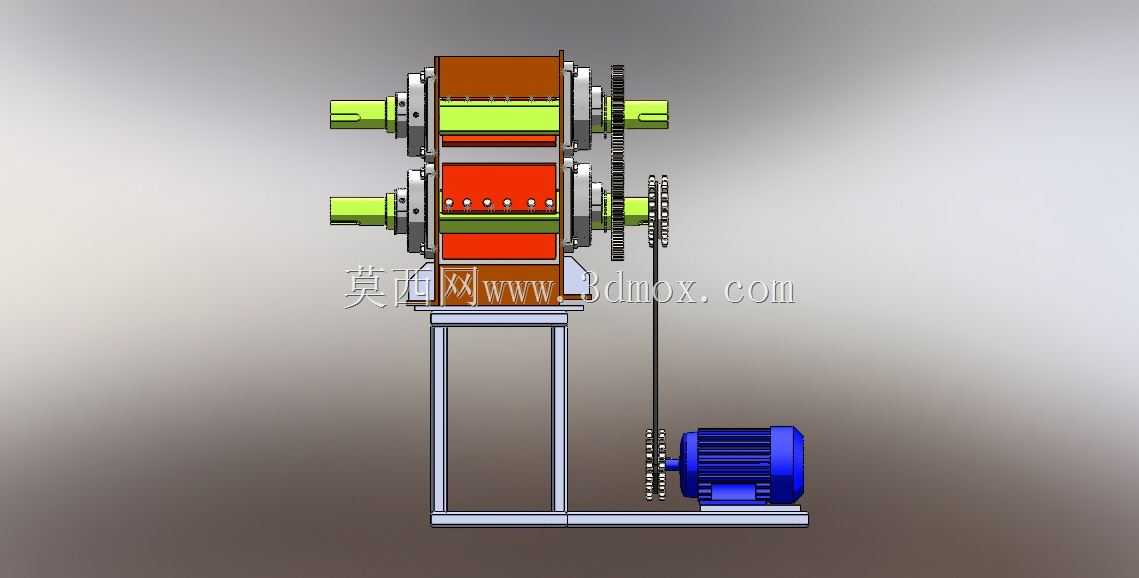

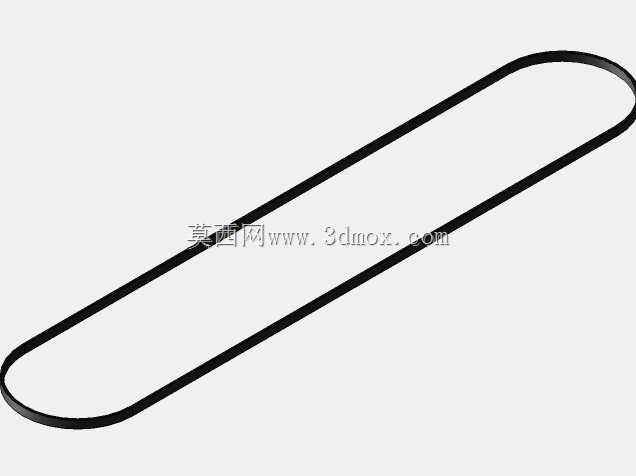

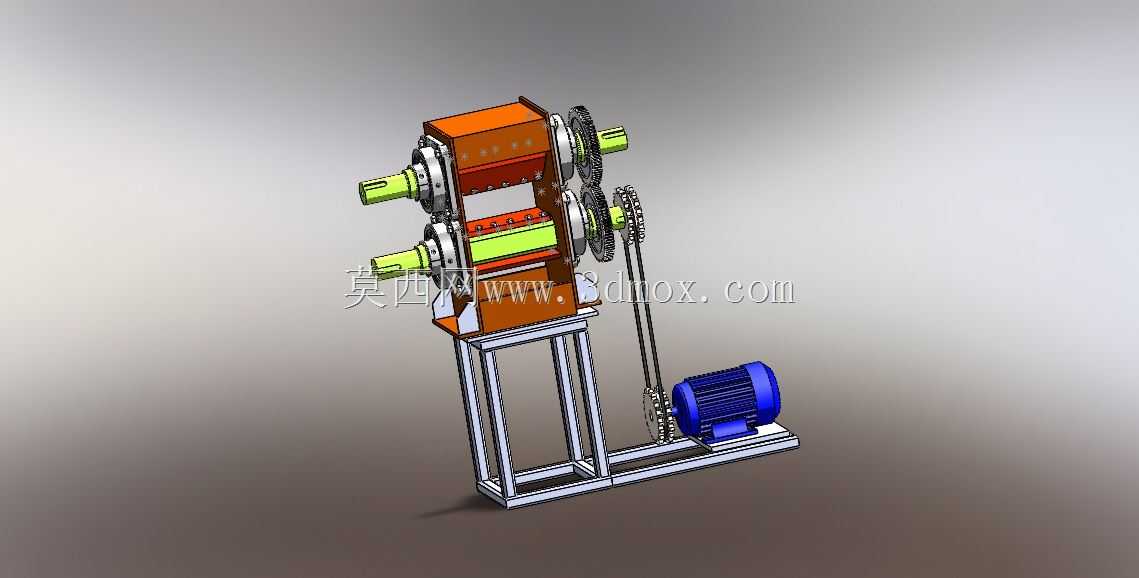

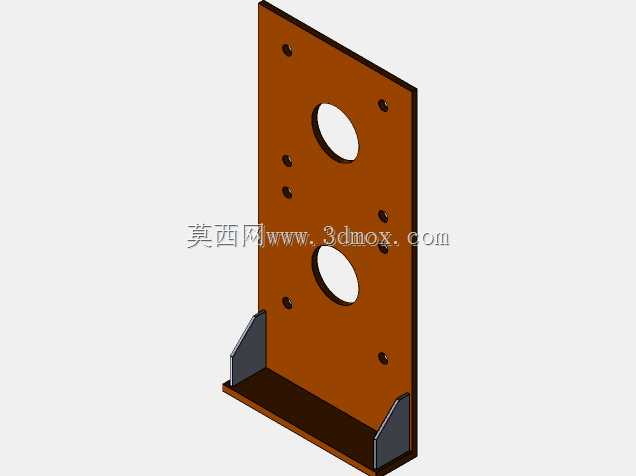

　　这款枝桠切碎设备主要面向园林养护、果园整枝、农林废弃物处理场景，针对修剪下来的直径30mm以内的鲜树枝、细枝桠做切碎处理，处理后的碎料可直接用于堆肥、生物质燃料原料制备或者林地覆盖还田，相比传统人工砍截的处理方式，作业效率能提升6倍以上，也能避免枝条堆放占用场地、清运成本高的问题。设备采用立式双辊进料的结构布局，进料口设置在箱体上部，两个带防滑齿的进料辊做差速转动，既能咬住送入的树枝持续向切割腔输送，又能通过辊面的齿形结构防止树枝回弹，作业时操作人员只需将修剪下的枝条对准进料口送入即可，无需持续施力推送，能有效降低作业劳动强度，也避免操作过程中肢体接触切割部件的安全风险。切割腔内部采用动定刀配合的切碎结构，动刀随主轴高速转动，和定刀形成剪切副，能将送入的枝条逐段切断成10-20mm长度的碎段，相比锤片式粉碎结构，这种剪切式结构处理鲜枝时不容易缠料，能耗更低，碎料的长度均匀性更好，也不会出现过度粉碎导致的粉料过多问题。动力端采用0.5马力的异步电机作为动力源，通过V带传动将动力传递给切割主轴，带传动结构本身具备过载缓冲能力，当进料量过大导致卡料时，皮带会出现短暂打滑，能避免电机堵转烧毁，也能保护齿轮传动部件不受冲击载荷损坏。

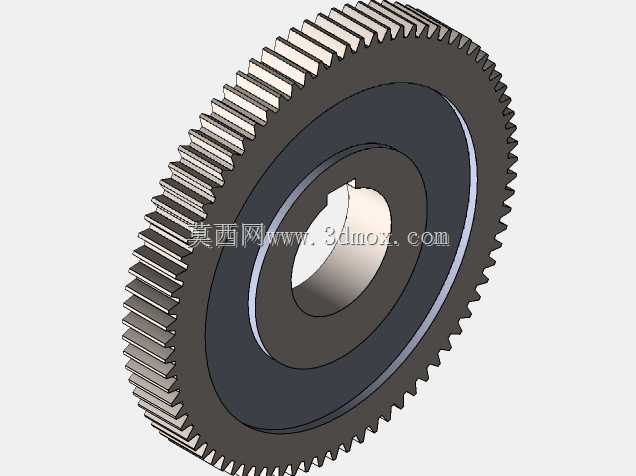

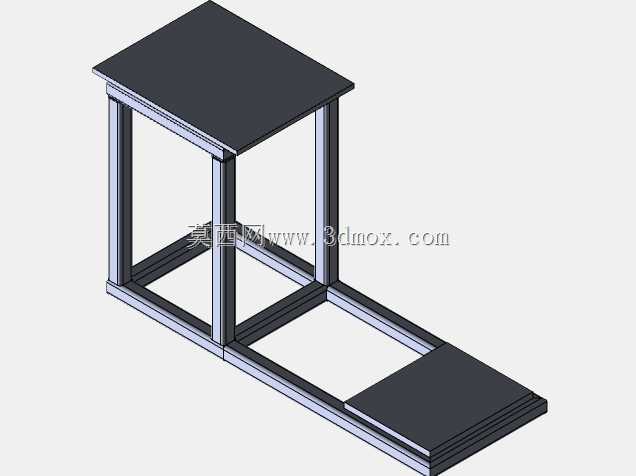

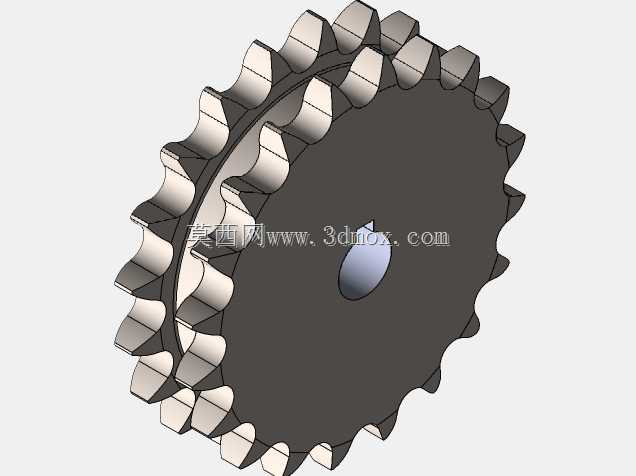

　　传动系统中设置了两级齿轮减速结构，将电机的高转速降为进料辊所需的低转速，同时匹配合适的扭矩输出，保证进料辊有足够的咬入力拉动枝条进给，齿轮组采用闭式箱体润滑，能减少日常维护的频次，也能避免作业过程中碎木屑、尘土进入齿轮啮合面造成磨损。设备的支撑机架采用标准方管焊接成型，底部设置了整块安装底板，电机通过螺栓固定在底板上，机架的支腿高度设置为800mm，刚好匹配操作人员站立作业的进料高度，不需要额外搭建操作平台，机架底部预留了四个地脚安装孔，既可以直接固定在地面做定点作业，也可以安装在小型拖斗或者移动推车上做转场作业，适配不同的作业场景需求。

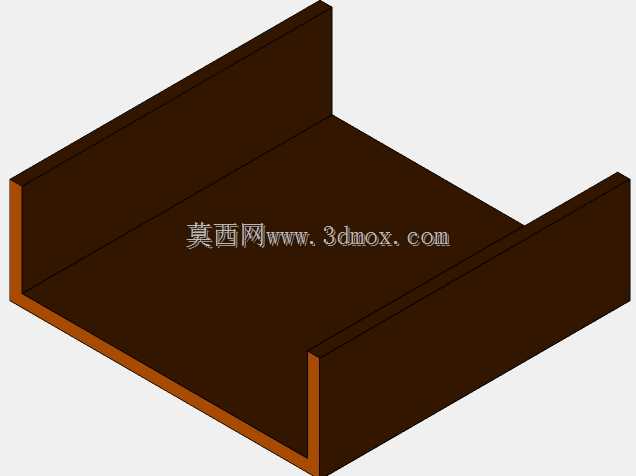

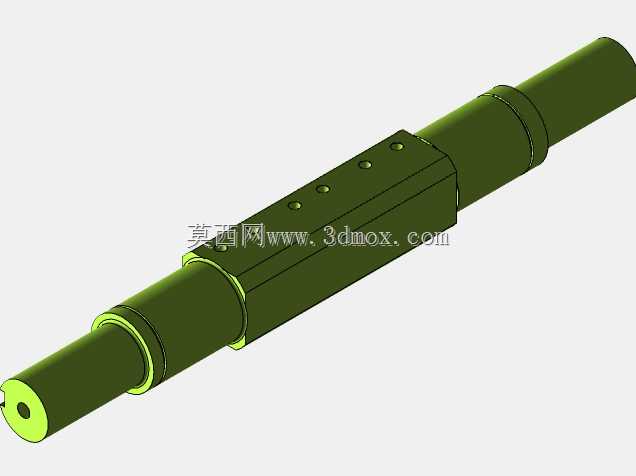

　　整机的横向安装边界控制在400mm以内，纵向长度600mm，整机高度1100mm，整体重量控制在45kg左右，单人即可完成短距离的搬移调整，不需要借助起重设备。设计过程中重点做了动平衡校核，切割主轴上的动刀组件在装配前都做了动平衡测试，保证高速转动时的振动量控制在允许范围内，减少作业过程中的整机抖动，也能延长轴承的使用寿命。所有转动部件的外侧都设置了钣金防护罩，带传动部位、齿轮传动部位完全封闭，避免作业过程中碎料飞出或者衣物卷入传动部件，进料口的防护挡板和进料辊之间设置了安全间隙，即使操作人员误将手伸到进料口位置，也不会接触到转动的辊体和切割刀具。

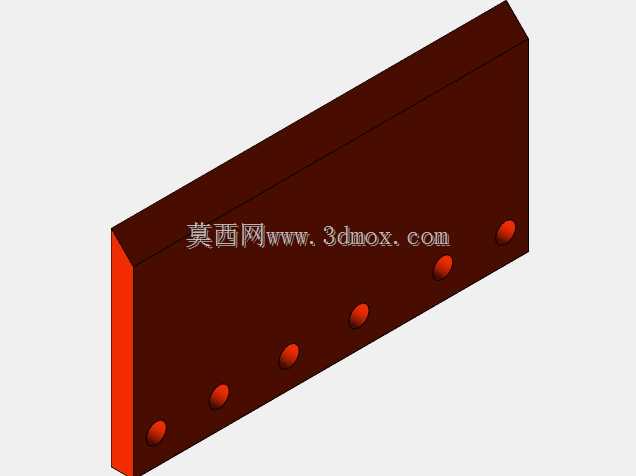

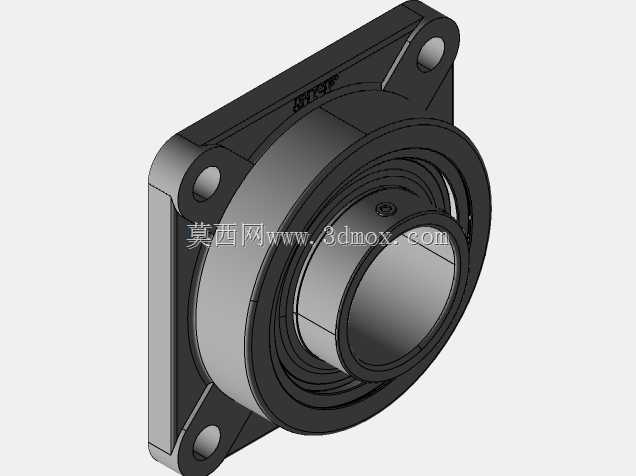

　　设备的易损件主要是动刀和定刀，刀片采用工具钢淬火处理，正常处理鲜树枝的情况下使用寿命可达300小时以上，刀片通过螺栓固定在刀座上，磨损后可以直接拆卸打磨或者更换，不需要拆解整个切割腔体，日常维护十分便捷。油路设计上，齿轮箱顶部设置了注油口，底部设置了放油螺塞，每工作1000小时更换一次齿轮油即可，轴承部位采用带密封的深沟球轴承，出厂时已经填充了润滑脂，日常使用不需要额外注脂维护。进料辊的齿形采用梯形齿设计，齿高5mm，既能保证足够的摩擦力拉动枝条，又不会因为齿形过尖导致枝条被过度挤压出汁，造成切碎腔内部粘料堵塞。出料口设置在切割腔体的下部，切碎后的碎料靠自重直接下落，出料方向垂直向下，可以直接对接收集袋或者收集箱，不需要额外设置风送出料结构，进一步简化了整机结构，降低了制造成本和故障概率。在做结构建模的时候，所有的连接螺栓都采用标准件库选型，焊接机架的焊缝都做了工艺性检查，避免出现无法焊接的死角，钣金护罩的折弯半径都匹配常规钣金加工的工艺参数，不需要定制特殊刀具就能完成加工，装配环节的公差配合都按照基孔制间隙配合选取，保证零部件加工完成后可以顺利装配，不需要二次修配。
