哈萨克斯坦产塔式谷物烘干设备结构设计

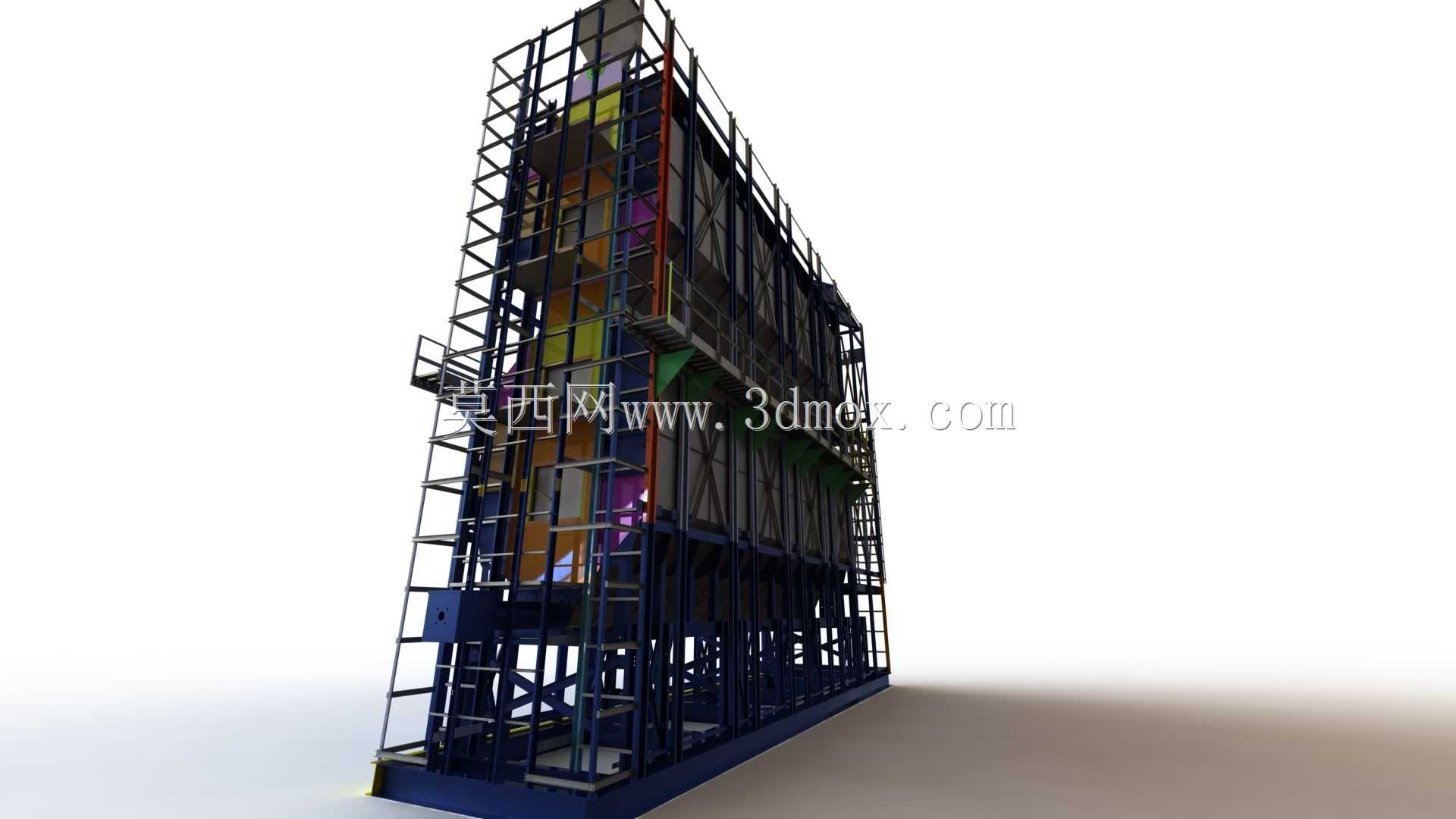

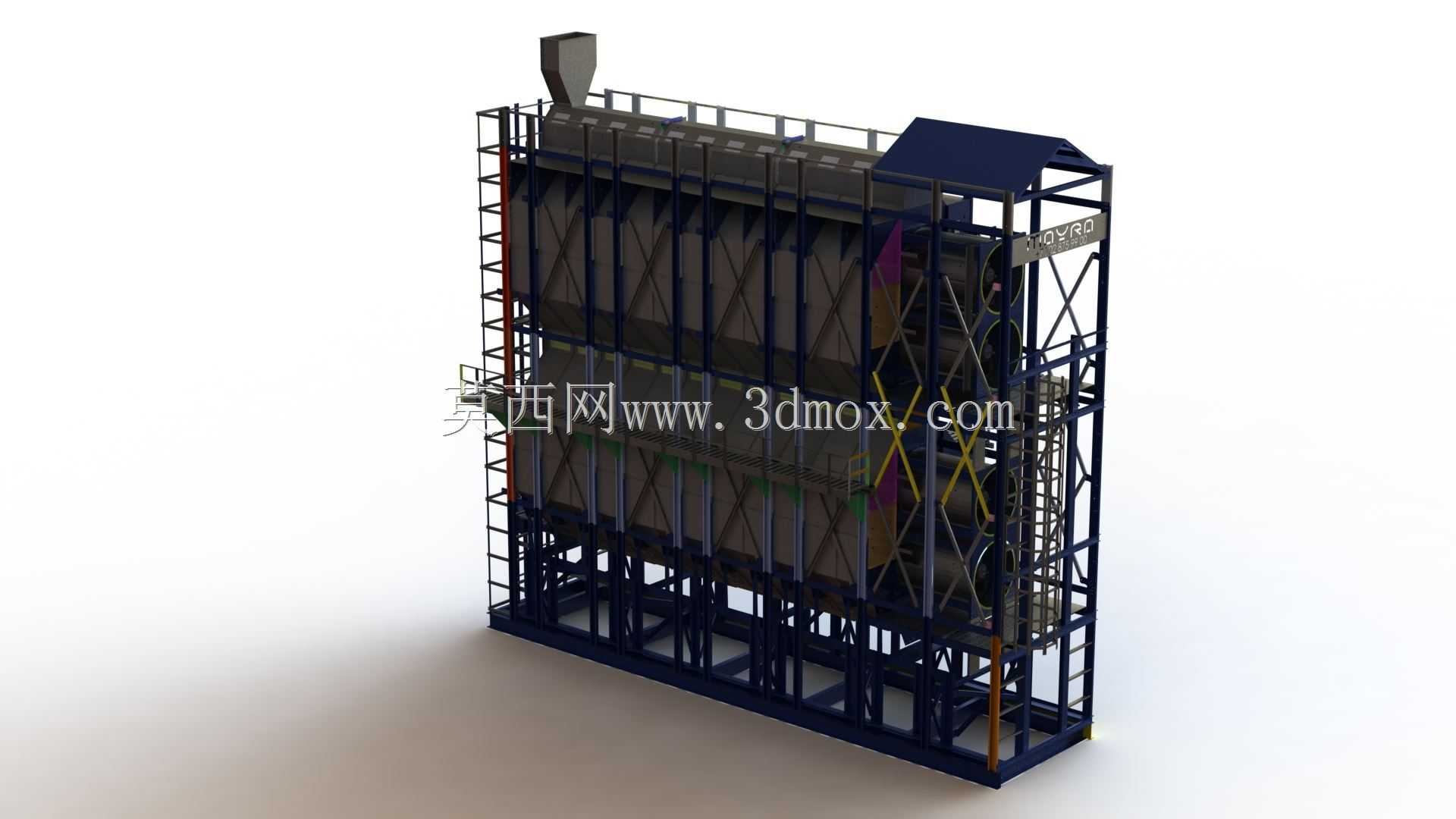

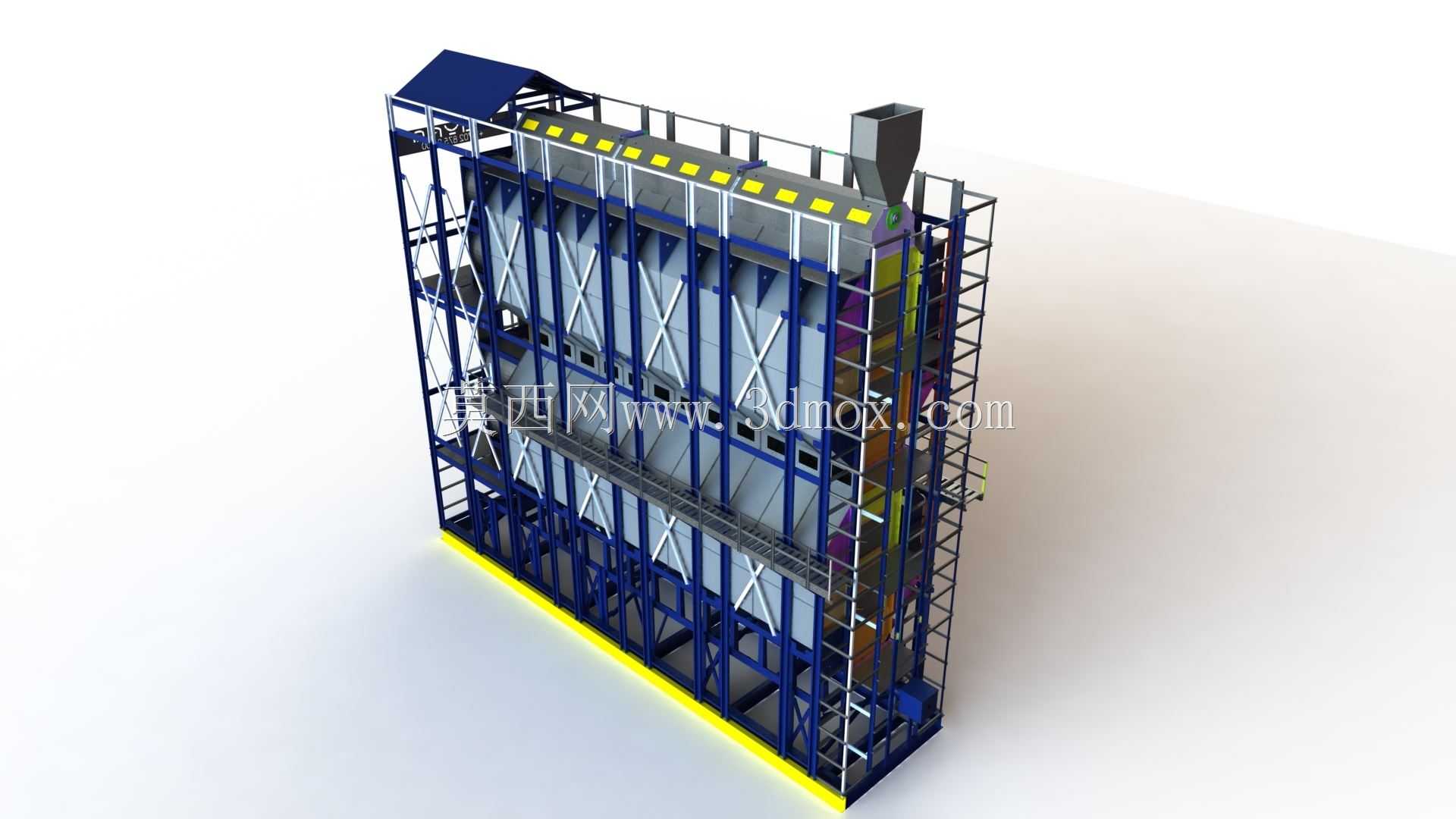

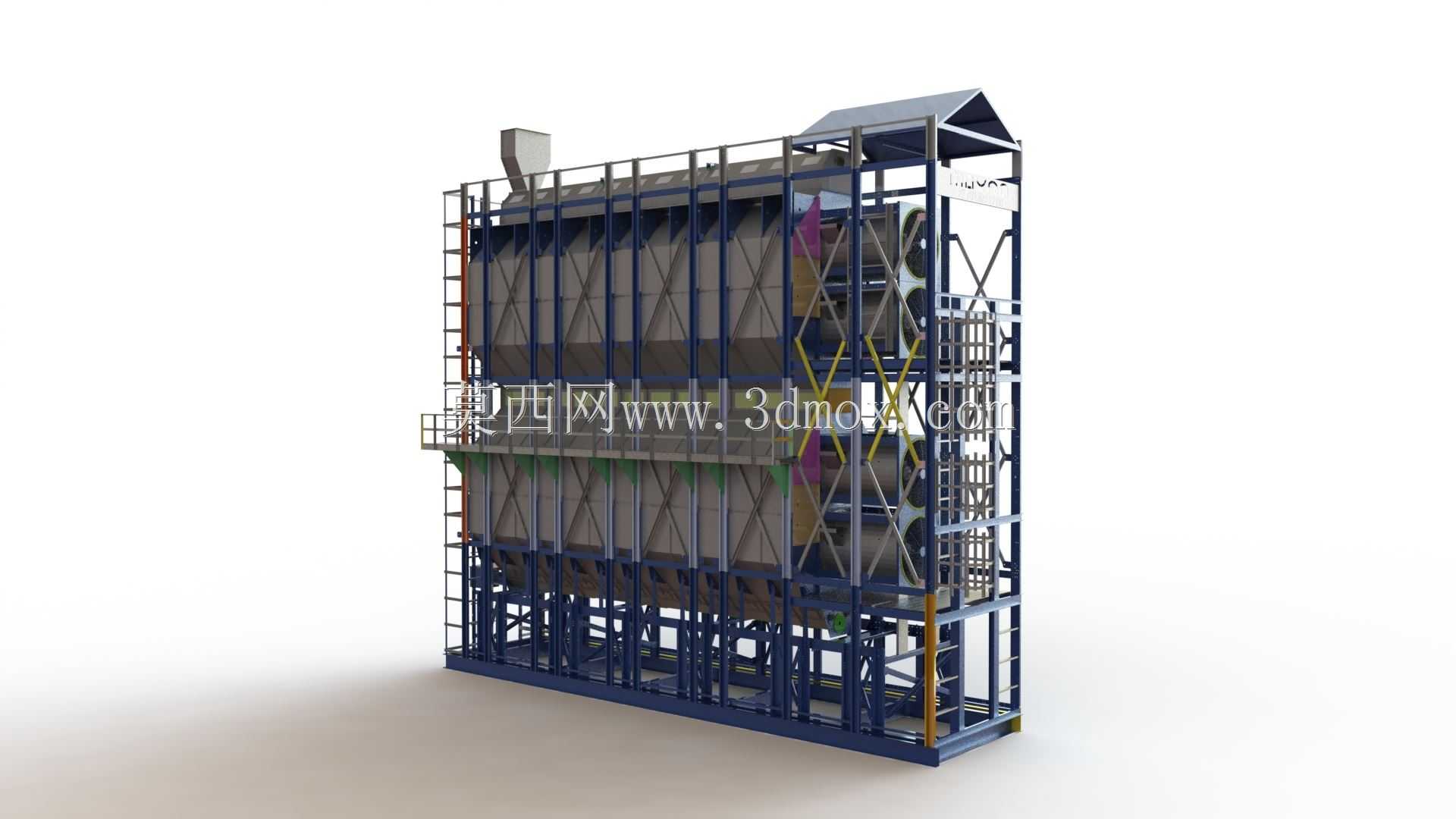

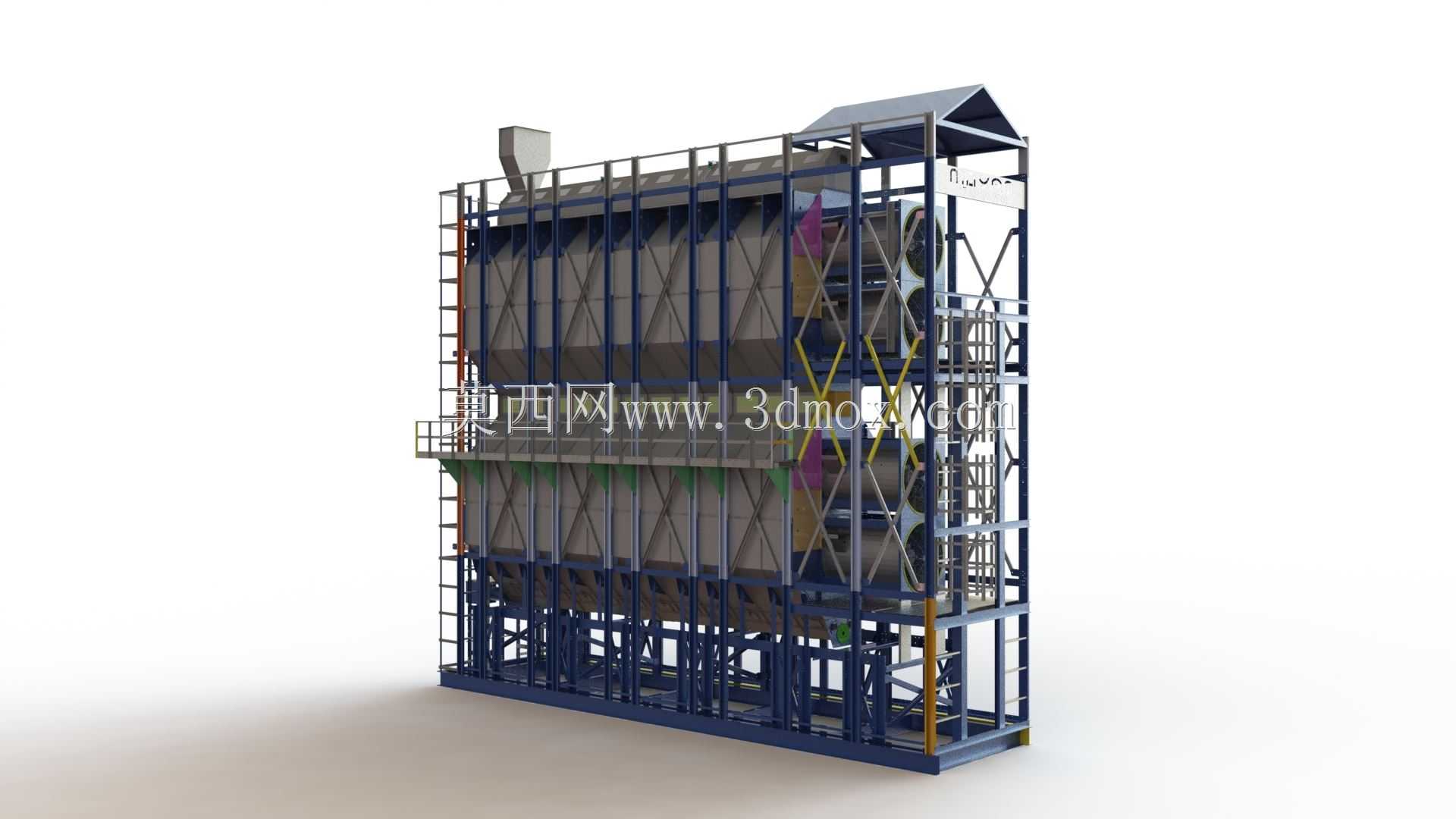

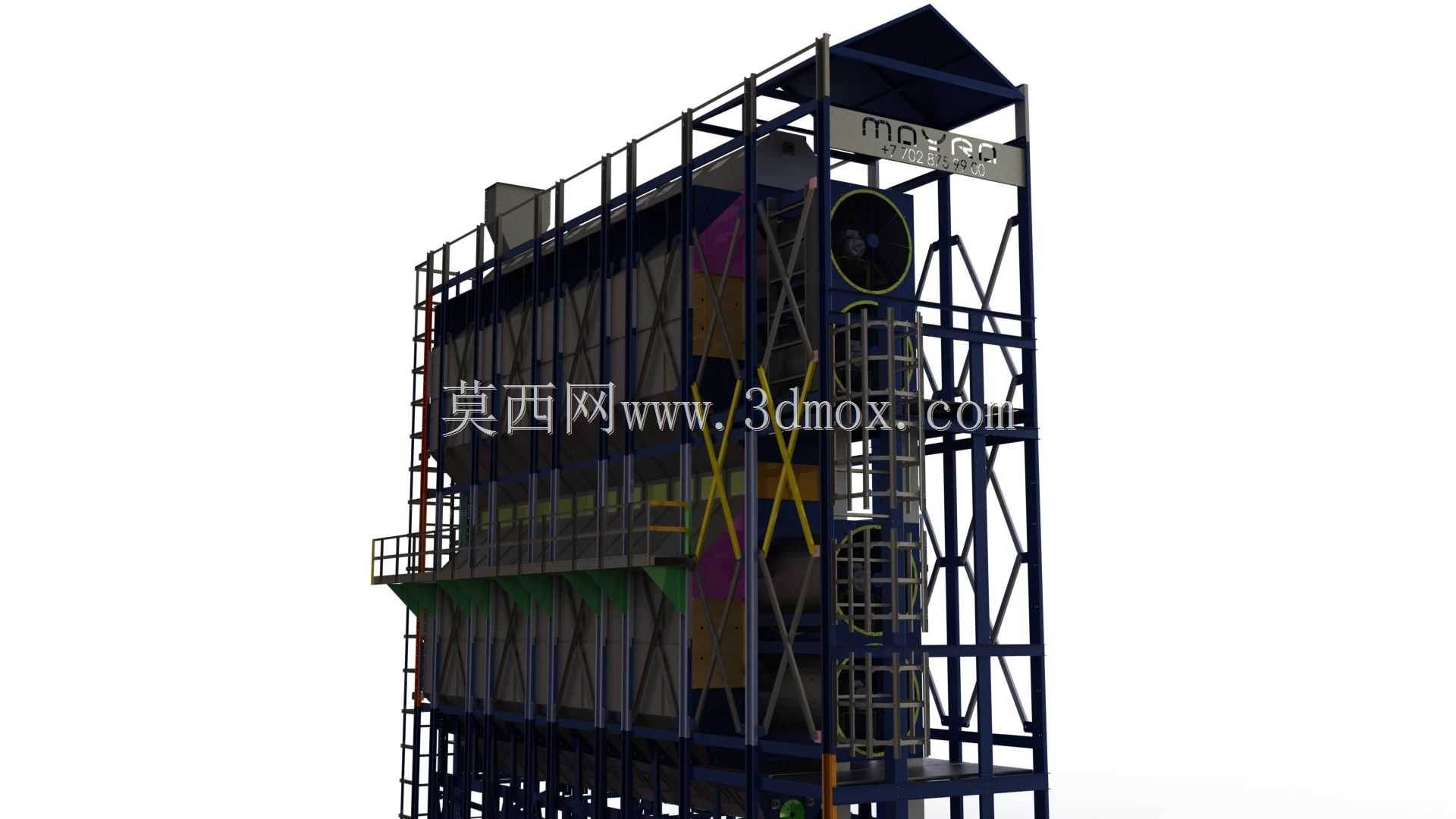

　　这套塔式谷物烘干设备主要面向中亚区域规模化粮食种植与收储场景设计，适配小麦、玉米、葵花籽等多种当地主产粮油作物的产后降水作业，可直接对接粮库收储线、农场集中处理点的连续化生产需求，解决收获期谷物含水率过高易霉变、无法直接入库存储的核心痛点。设备采用多层塔式立式布局，整体依托型钢焊接框架作为承载主体，框架外侧设置交叉斜撑结构抵消满载作业时的侧向风载与物料偏载力矩，所有立柱底部预留与混凝土基础对接的地脚螺栓安装孔位，安装时需保证基础平面度误差控制在每米两毫米以内，避免框架受力不均产生结构形变。

　　设备主体烘干段采用分层模块化设计，每层烘干单元独立设置角状通风道，热风从侧部进风通道送入后，穿过料层与谷物充分接触带走水分，废气从顶部排风烟囱统一排出，风道排布经过流场仿真优化，避免出现通风死角导致局部谷物烘干不均。设备侧部设置多层检修操作平台与爬梯，平台边缘设置高度不低于1.2米的安全防护栏杆，爬梯踏步采用防滑花纹钢板制作，方便运维人员进入各层检修风道、清理残留物料。设备进料端设置在顶部，配套均料装置保证进入烘干段的谷物料层厚度均匀，避免偏载导致的热风短路，出料端设置在底部，可直接对接皮带输送机将烘干完成的谷物输送至后续仓储或加工环节。

　　整套设备的产能覆盖每小时20吨到40吨的处理量级，可根据实际作业需求调整料层停留时间与热风温度参数，适配不同含水率、不同品类谷物的烘干需求。设备整体框架采用模块化分段制作，各段框架之间采用高强度螺栓连接，方便长途运输至作业现场后快速组装，无需大型吊装设备长期驻场，适配跨境运输与偏远农场的安装作业条件。设备外部围护板采用波纹彩钢板制作，既可以减少烘干段的热量散失提升热效率，也可以阻挡外部风沙、雨雪进入设备内部影响烘干作业稳定性，围护板与框架之间采用自攻螺钉固定，后期更换维护便捷。设备的支撑框架底部预留足够的净空高度，方便出料输送设备的布置与日常出料口的清理维护，避免物料堆积堵塞。

　　在结构设计过程中，充分考虑了谷物流动的特性，所有与谷物接触的内壁均做顺滑过渡处理，不存在直角凸起或凹陷结构，避免谷物流动过程中出现搭桥、堵料的问题，角状风道的端部设置导流斜面，减少谷物流动阻力，保证料层整体匀速下移。设备顶部设置防雨顶棚，覆盖排风烟囱与进料口区域，避免雨雪天气时雨水进入设备内部导致谷物回潮，顶棚采用斜坡设计，积雪可自然滑落，适配冬季多雪的作业环境。整套设备的结构受力经过校核，满载状态下框架最大形变位移控制在允许范围内，可抵御当地常见的大风天气载荷，长期连续作业结构稳定性可靠。
