BMT-K型多股钢丝绳隔振缓冲阻尼装置

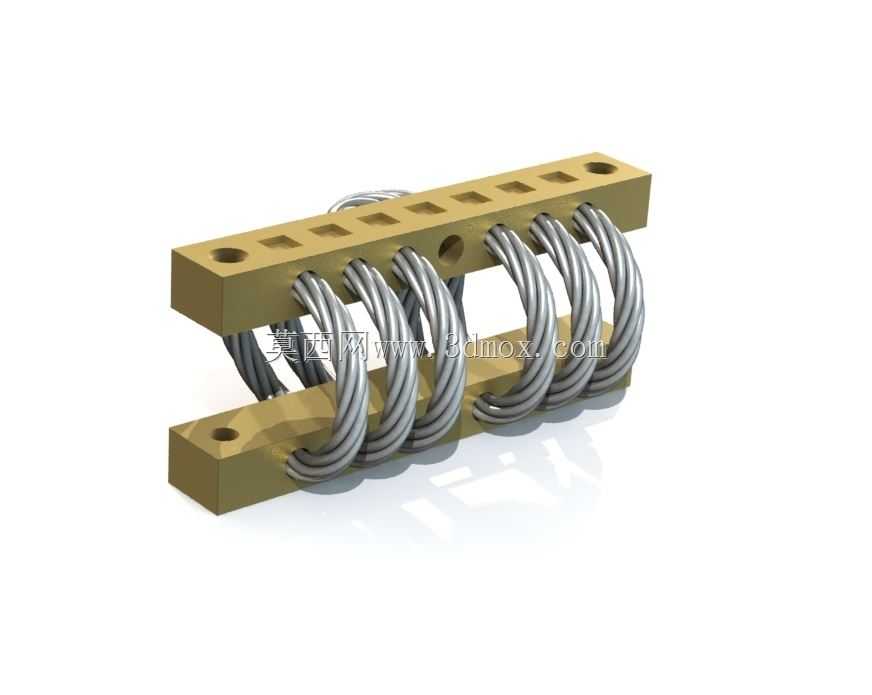

　　这款钢丝绳隔振阻尼装置，核心采用多股不锈钢钢丝绳螺旋缠绕排布的结构，搭配上下两块对称设计的金属安装板，是工业场景里应对多方向振动冲击的典型被动减振元件。不同于传统橡胶隔振垫仅能应对垂向载荷、易老化温漂的缺陷，该类阻尼装置可同时吸收垂向、横向、纵向三个维度的振动能量，在舰载电子设备机柜、车载移动测控平台、精密光学仪器安装基座、重型工程机械驾驶室悬置这类存在复杂振动激励的场景中应用广泛。

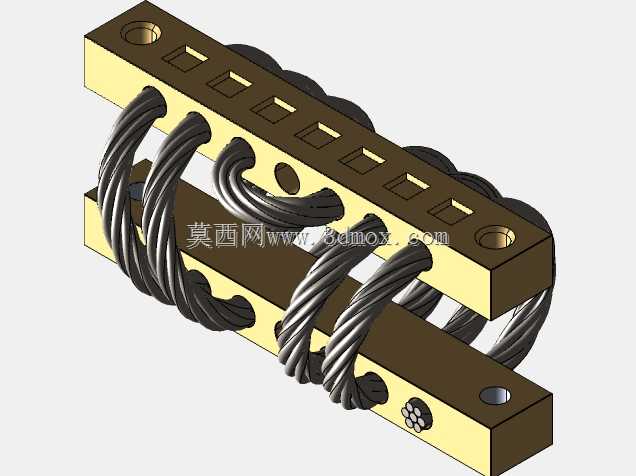

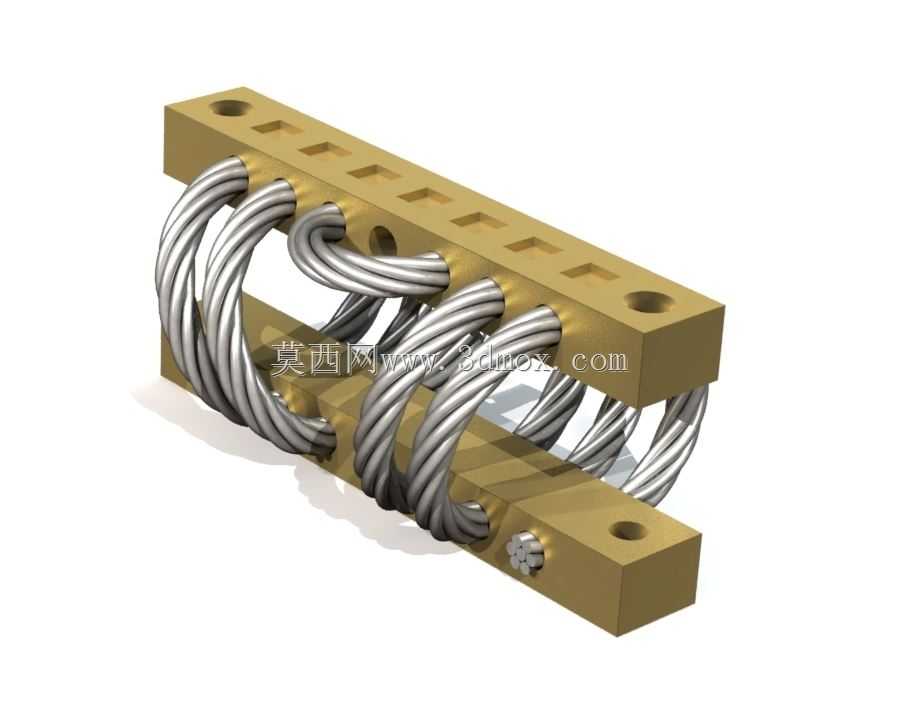

　　从结构设计逻辑来看，上下安装板采用等厚矩形金属板材加工，板面沿长度方向均匀排布多组穿绳孔位，钢丝绳依次穿过上下板的对应孔位后形成连续的螺旋弹簧体结构，绳端通过压铆或焊接方式与安装板牢固结合，避免受冲击时出现绳体滑脱。安装板两端预留的沉头安装孔，可直接通过螺栓与被隔振设备、底部基座完成刚性连接，安装时无需额外设计复杂的转接支架，适配性较强。安装板上沿长度方向开设的多组矩形减重槽，在不降低整体结构刚度的前提下，有效削减了元件自身重量，同时为钢丝绳的形变预留了足够的避让空间，避免大冲击工况下绳体与安装板发生刚性碰撞磨损。

　　实际选型应用时，需要重点关注其安装边界与尺寸适配性：上下安装板的平行度公差需控制在0.1mm以内，否则会导致各股钢丝绳受力不均，长期使用后出现单股绳疲劳断丝的问题；安装面的平面度误差不得超过0.2mm，避免安装后装置产生附加内应力，影响实际隔振效率。该装置的阻尼特性来自钢丝绳股间、丝间的相对滑动摩擦，当外部振动传递至装置时，螺旋排布的钢丝绳会产生弹性形变，股与股之间的干摩擦会将振动的动能转化为热能耗散掉，无需额外添加阻尼介质，也不存在密封失效、介质泄漏的风险，在-40℃到120℃的宽温域环境下都能保持稳定的阻尼性能，耐油污、耐盐雾的特性也让其可以在户外、海上等恶劣工况下长期使用。

　　不同于传统钢制螺旋弹簧仅具备弹性支撑能力、阻尼比极低无法快速衰减共振峰值的问题，该钢丝绳阻尼装置兼具弹性支撑与阻尼耗能双重作用，固有频率可低至5Hz以下，能够有效隔离10Hz以上的高频振动，同时在遇到瞬时大冲击时，钢丝绳的大变形特性可以将冲击加速度峰值削减70%以上，保护内部精密元器件不受损坏。设计建模时，钢丝绳部分采用螺旋扫掠特征生成单股绳体，再通过圆周阵列、线性阵列完成多股绳的排布，安装板部分通过拉伸、切除、孔特征完成主体结构，建模过程中需要重点校验钢丝绳螺旋圈的内径、节距参数，确保绳体与安装板孔位的同轴度符合装配要求，同时预留出绳体受载形变时的安全间隙，避免压缩量过大时绳圈之间发生挤压干涉。

　　在设备配套选型过程中，需要根据被隔振设备的总重量、重心位置、激励频率范围、最大冲击加速度值来匹配对应规格的阻尼装置，通常采用四点对称安装的方式布置在设备底部四个角位，若设备重心偏移较大，可在重心偏移侧适当调整布置数量或选用额定载荷更高的型号，确保各点位的阻尼装置静载压缩量保持一致，避免设备出现倾斜。日常维护中仅需定期检查钢丝绳表面是否存在断丝、锈蚀情况，安装螺栓是否出现松动，无需额外加注润滑脂或更换阻尼介质，维护成本极低，全生命周期内的可靠性远高于橡胶类、液压类隔振元件。
