多出口管路流体仿真分析结构设计

　　在化工流体输送、市政供配水、暖通空调循环系统以及工业制程流体管控场景中，多出口管路的分流设计直接决定整个管路系统的压力损失、流量分配均匀性以及长期运行的稳定性，不合理的支管布局极易出现局部涡流、支管流量偏差过大、特定管段冲蚀磨损速率超标等实际工程问题，这类问题在后期现场安装完成后再整改，往往需要切割管路、重新焊接调整，不仅耗费大量人工与物料成本，还会导致整套系统停机，影响生产或运行进度。这套多出口管路的结构设计，核心围绕等压分流的工程需求展开，在初始建模阶段就同步嵌入了流体动力学分析逻辑，没有采用常规等距开孔接支管的粗放设计方式，而是先根据各支管的目标流量占比，反推主流道在各分流节点的通径渐变参数，主流道从入口端开始，每经过一个支管分流位置，就按照剩余流量对应的经济流速缩小主流道通径，避免后续支管分流时因为主流道通径过大出现流速骤降、介质夹带杂质沉积的问题。

　　从结构外形来看，主流道采用90°弯转布局适配现场安装空间的走向限制，弯转段的曲率半径取主流道通径的1.5倍，这个取值是兼顾安装空间占用和弯转局部阻力损失的平衡结果——曲率半径过小会导致弯转处流体离心力过大，外侧管壁压力集中、内侧出现脱流涡流，曲率半径过大则会占用过多安装空间，不利于紧凑化的管路布局。三个支管沿主流道的轴向依次排布，每个支管与主流道的连接位置都做了流线型过渡倒角，没有采用直角相贯的连接形式，直角相贯的连接位置会出现明显的流动死区，介质中的固体杂质或者微生物极易在死区位置沉积结垢，长期运行会逐步缩窄支管通径，影响分流精度，流线型过渡结构可以让介质从主流道进入支管时的流向转变更平缓，大幅降低局部阻力系数，减少能量损耗。

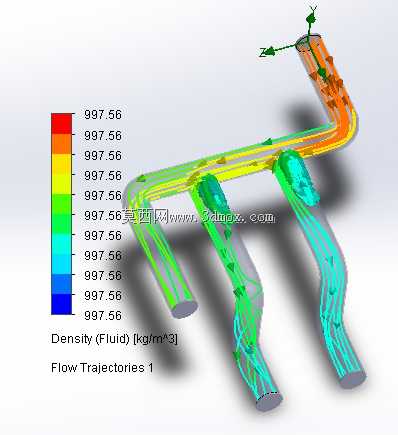

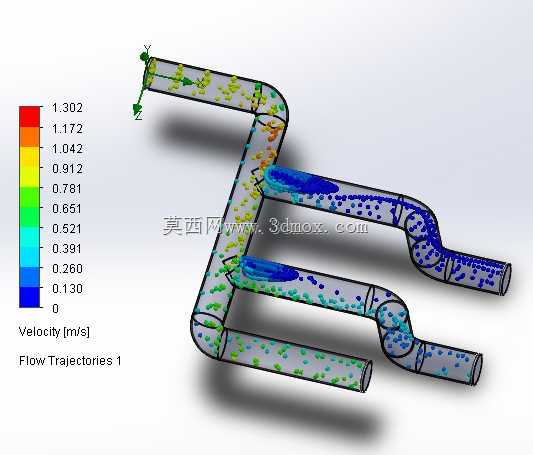

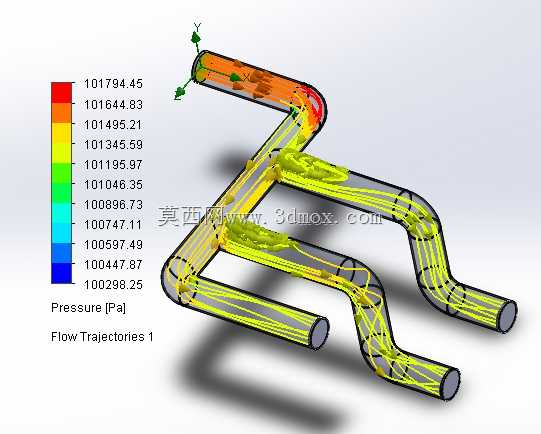

　　设计过程中同步开展的流体仿真分析，重点追踪了管路内部的密度分布与流动轨迹，从仿真结果可以直观看到，整个流道内的流体密度分布均匀性较好，没有出现局部汽化或者密度分层的问题，说明各段的流速控制在合理区间，没有出现局部流速过低导致的介质滞留，也没有出现局部流速过高导致的管壁冲蚀风险。各支管内部的流动轨迹平顺，没有出现明显的涡流折返区域，说明支管的接入角度和过渡结构设计合理，能够保证各出口的流量偏差控制在工程允许的5%范围以内，满足多支路同步供液的使用需求。

　　在安装边界的考量上，这套管路的各支管端面都预留了标准法兰对接的余量，主流道的入口端和末端也预留了对应通径的连接段长度，安装时不需要额外对管路进行裁切加工，各支管的中心距尺寸按照现场常用的阀组安装间距设定，后续在各支管出口加装控制阀、流量计等附件时，不会出现操作空间不足、附件互相干涉的问题。管路的壁厚设计根据常用的工程流体工作压力取值，能够满足常规中低压流体输送的强度要求，不需要额外做加强筋结构，整体结构简洁，加工时可以采用分段焊接后整体打磨流道的工艺，也可以采用一体铸造的工艺生产，适配不同的加工条件与成本预算。在实际工程应用中，这类多出口管路常作为减压阀组下游的分配管路使用，减压阀出口的稳压介质通过这套管路分配到多个不同的用气或用液终端，均匀的流量分配能够保证各终端的工作压力稳定，不会出现某一支路流量过大导致其他支路压力不足的问题，同时平顺的流道设计也能降低管路运行时的流体振动噪声，提升整套系统的运行平稳性。
