减压阀配套滚轮支撑结构设计

　　在工业流体控制管路系统中，减压阀作为核心压力调节元件，其内部运动部件的运行平顺性直接决定了压力调节精度与长期工作寿命，滚轮支撑组件正是为减压阀内部阀杆、阀芯的往复运动提供低摩擦导向与承载的关键配套零件。这类支撑结构常应用于中低压工况的直动式、先导式减压阀内部，也可拓展用于其他需要直线往复运动导向的阀门类产品中，替代传统滑动摩擦式导向套，降低运动卡滞风险，减少部件磨损量。

　　从实际功能来看，该滚轮支撑组件核心作用是将阀芯运动过程中的滑动摩擦转化为滚动摩擦，在减压阀启闭、压力动态调节过程中，滚轮随阀芯杆的位移同步转动，避免金属杆类零件与安装基座直接滑动接触，尤其适用于介质含少量杂质、长期无维护的工业管路场景，能大幅降低运动副的摩擦系数，减少驱动阀芯动作所需的推力，让压力调节响应更灵敏，避免因摩擦阻力过大导致的压力波动、调节滞后问题。组件同时承担径向承载作用，抵消阀芯运动过程中因介质流道不对称产生的径向偏载力，保证阀芯始终与阀座保持同轴度，避免密封面偏磨导致的内漏问题。

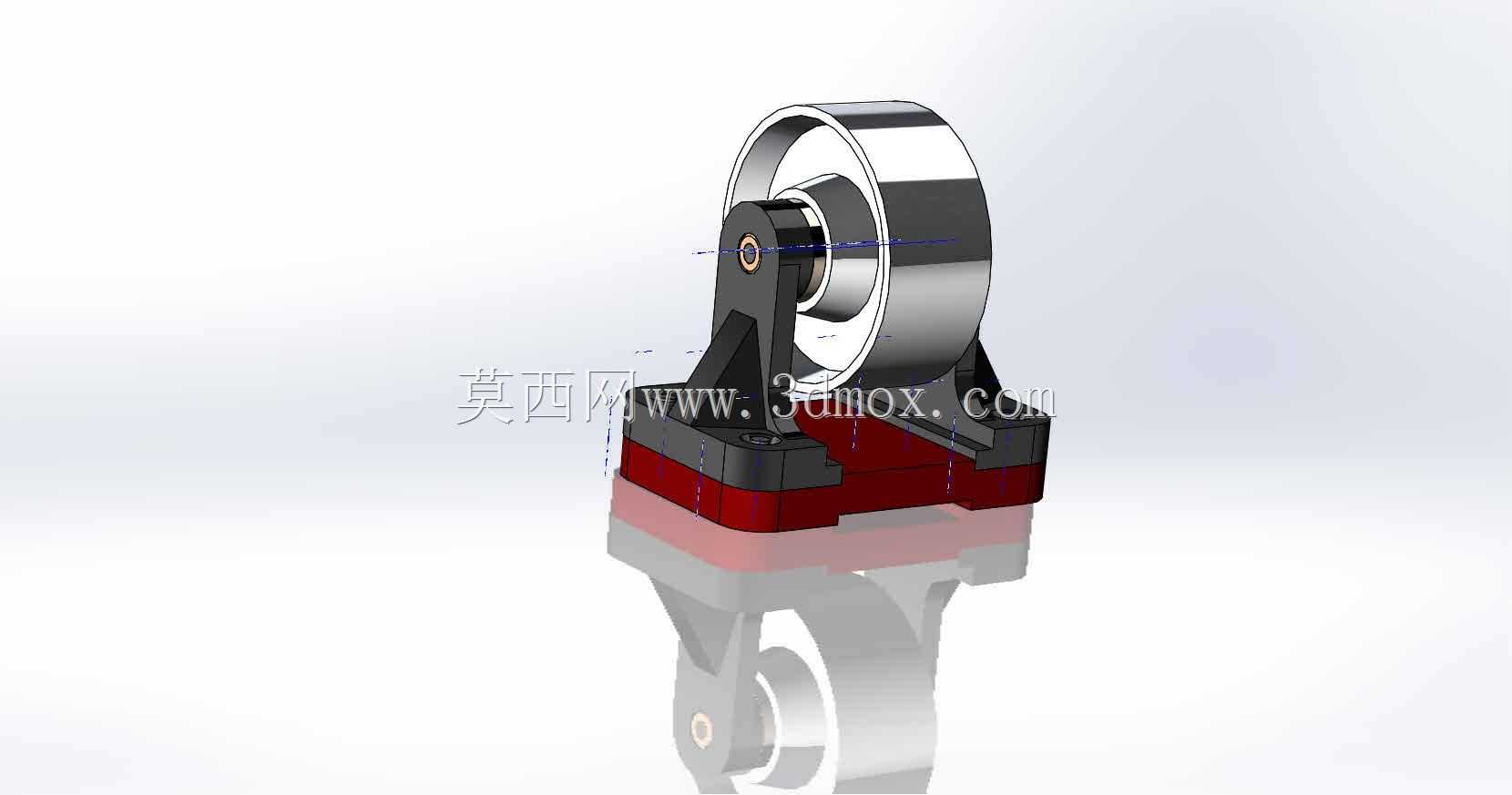

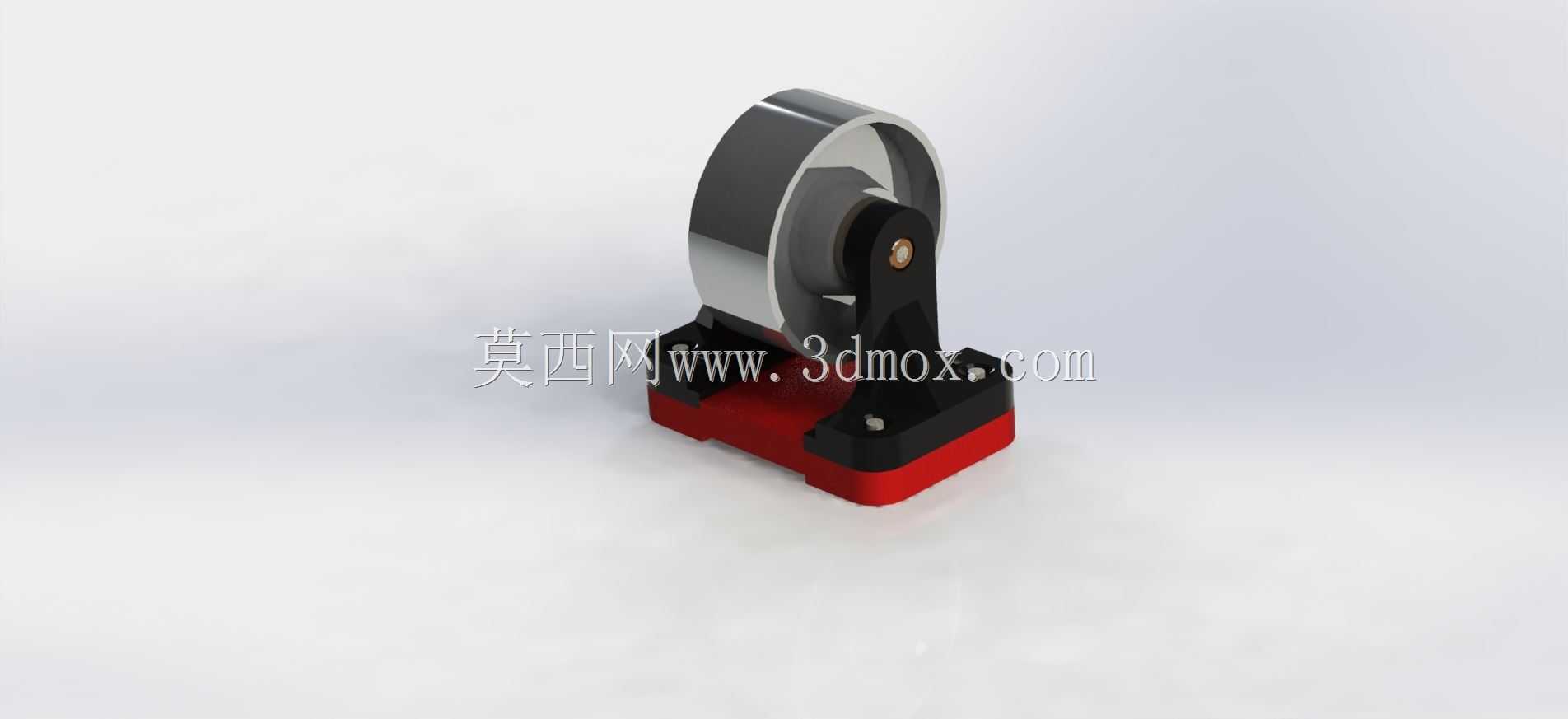

　　设计层面上，该组件采用分体式装配结构，主要由滚轮本体、支撑支架、固定销轴、安装基座四个核心部分组成。滚轮外圈采用金属材质加工，表面做硬化处理提升耐磨性能，内孔与销轴之间预留合理配合间隙，保证滚轮转动灵活无卡滞；支撑支架采用弯折成型的金属结构，两侧立板开设同轴销轴安装孔，孔位精度控制在IT7级以内，保证滚轮安装后无偏摆；底部安装基座设置两个对称的固定孔位，可通过螺栓直接固定在减压阀阀腔内部的预设安装台面上，基座底部与安装面贴合后可保证整体支撑的垂直度，避免滚轮与阀芯杆接触时出现线接触不良的问题。滚轮与支架之间预留轴向窜动间隙，可适配加工与装配过程中产生的微小尺寸误差，避免温度变化导致的热胀卡滞。

　　尺寸与安装边界方面，该支撑组件整体轮廓控制在50mm×50mm×50mm以内，属于小型化支撑结构，适配通径DN15至DN50的中小口径减压阀安装空间，不会占用过多阀腔内部流道空间，避免对介质流动产生额外阻力。安装时需保证滚轮外圆面与阀芯杆的接触线平行于阀芯运动方向，接触预压量控制在0.1mm至0.2mm之间，既保证滚轮能有效承载径向力，又不会因预压过大增加额外摩擦阻力。销轴两端采用铆接方式固定在支架立板上，装配后需保证滚轮转动扭矩不超过0.05N·m，手动拨动滚轮可灵活转动无卡顿。基座安装孔的中心距与阀腔内部预设安装螺孔中心距保持一致，装配公差控制在±0.1mm，可实现快速换装，无需额外修配即可满足使用要求。

　　在实际工程应用中，这类滚轮支撑组件也可根据不同减压阀的工作压力、介质特性做适配调整，比如用于水介质工况时可在滚轮与销轴之间增加自润滑衬套，用于腐蚀性介质工况时可更换不锈钢材质的支架与滚轮，用于高温工况时可调整配合间隙适配热膨胀量。相比传统的铜质滑动导向套，滚轮支撑结构的磨损寿命可提升3倍以上，尤其在频繁调节压力的工况下优势更为明显，能有效延长减压阀的维护周期，降低管路系统的运维成本。建模过程中需重点关注销轴孔的同轴度、滚轮外圆的圆柱度等形位公差，装配时需验证滚轮转动灵活性与整体结构的承载强度，确保在额定偏载力作用下支架无变形、销轴无弯曲，满足长期运行的可靠性要求。
