直列四缸发动机曲柄连杆总成结构展示

　　这套直列四缸动力核心结构，是当前民用燃油动力领域应用覆盖最广的构型之一，从家用代步乘用车、中小排量货运摩托，到小型工程机械、固定式发电机组的动力单元，都能见到这套结构的实际落地。不同于水平对置、V型排布的缸体结构，直列四缸的缸孔沿曲轴轴向一字排开，整体缸体的铸造工艺难度更低，后期维护的作业空间更充裕，也正是因为这个布局特性，多数入门级动力改装、常规维保作业都能在普通维修工位完成，不需要额外的专用定位工装。

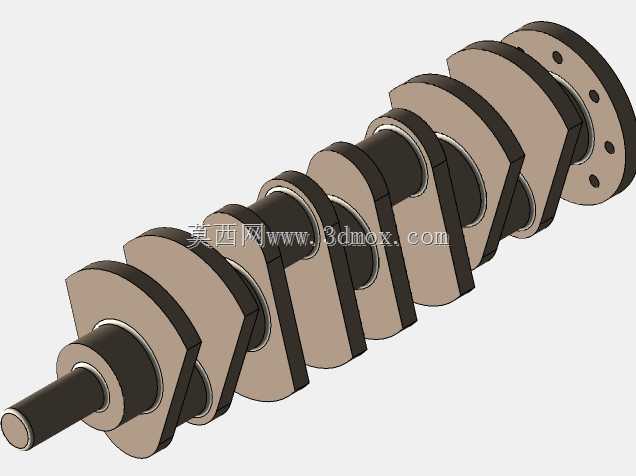

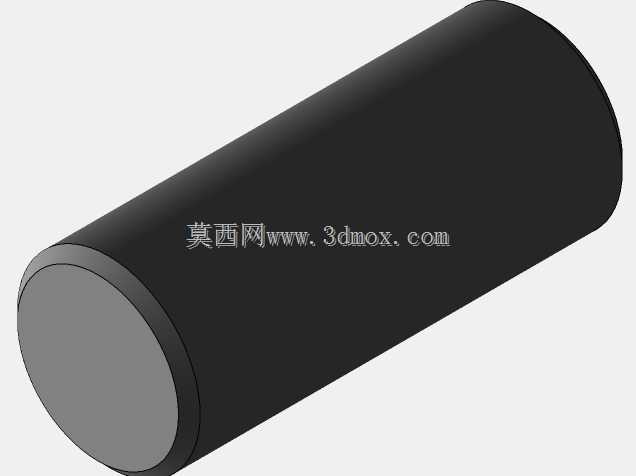

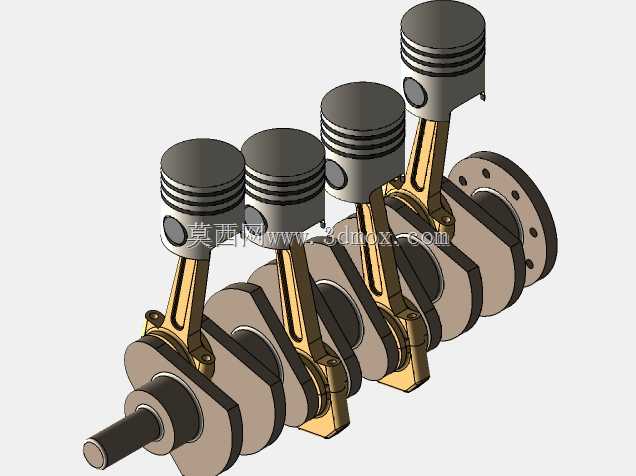

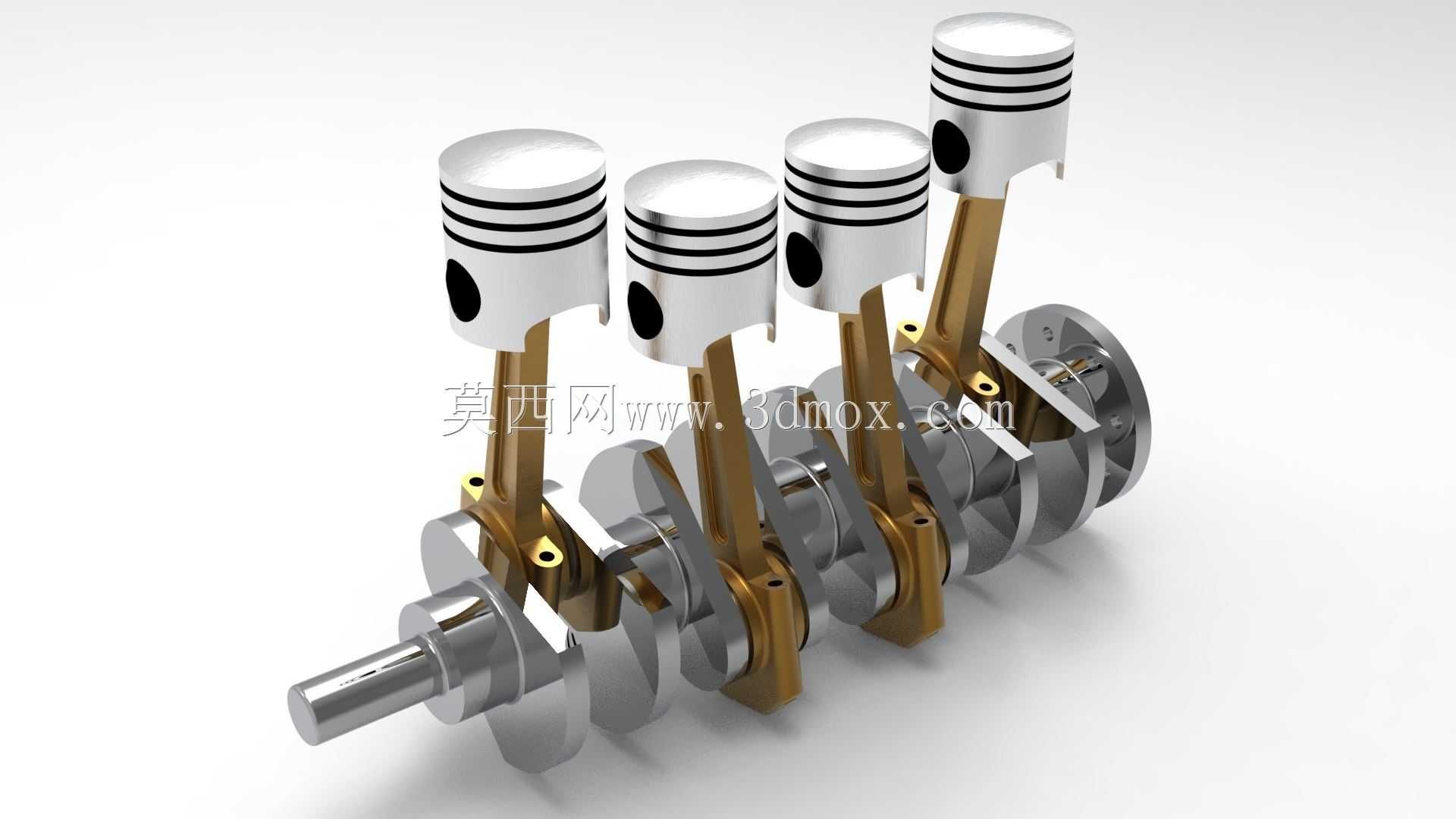

　　从结构功能来看，这套总成承担着内燃机能量转换的核心职能：燃烧室混合气爆燃产生的直线推力，会直接作用在活塞顶面，通过活塞销传递给连杆，最终把活塞的往复直线运动转化为曲轴的旋转扭矩，向外输出动力。模型里完整还原了活塞、活塞环、活塞销、连杆、曲轴、平衡配重块的全部配合关系，能清晰看到每个活塞对应一组连杆轴颈，相邻缸的做功行程间隔180度曲轴转角，保证动力输出的连续性，不会出现大的扭矩断档。

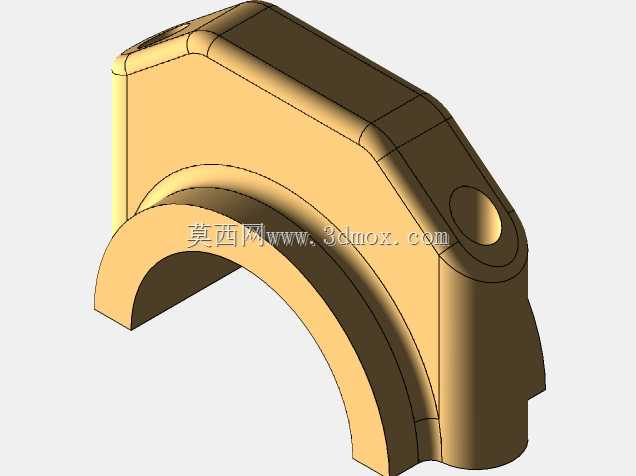

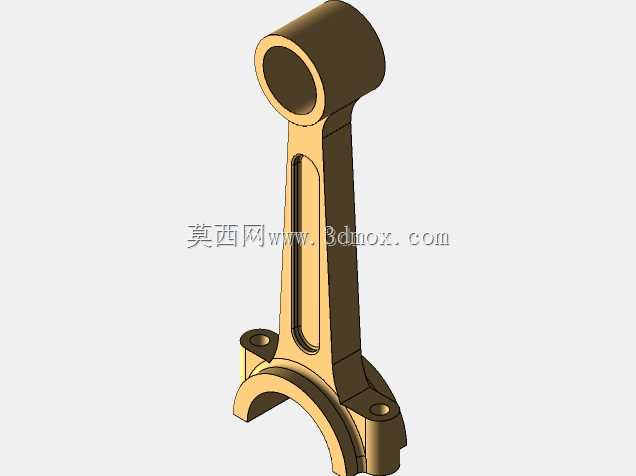

　　设计层面上，这套结构的排布逻辑完全围绕运转平顺性做平衡：四个活塞分成两组做对称往复运动，一阶往复惯性力可以实现完全自平衡，只需要在曲轴上配置对应的平衡配重块，抵消二阶惯性力带来的振动，不需要额外加装平衡轴就能满足多数乘用场景的NVH要求，这也是直列四缸结构能大规模普及的核心原因。活塞顶部的环槽结构对应气环与油环的安装位置，气环负责密封燃烧室的高压燃气，避免缸压泄露影响做功效率，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成异常烧损。连杆的大头采用剖分式设计，通过连杆螺栓固定在曲轴的连杆轴颈上，轴瓦位置预留了润滑油道的对应接口，保证高速运转时摩擦副能得到持续的压力润滑，避免干磨造成的部件烧蚀。

　　从安装边界来看，直列四缸的整体外轮廓呈规整的长条形，缸体长度与缸径、缸间距直接相关，常规1.5L-2.0L排量的直列四缸结构，整体长度基本控制在400mm-500mm区间，宽度在300mm左右，高度根据配气机构的形式略有差异，这种规整的外形非常适合在乘用车前舱做横置或纵置布局，不会过多侵占乘员舱与储物空间。曲轴的输出端通常配置飞轮与离合器总成，前端则连接正时系统、水泵、发电机等附件驱动轮系，所有接口的位置都围绕曲轴中心线做对称排布，能有效降低附件运转时带来的附加载荷。

　　在实际工程应用中，这套结构的建模精度直接影响后续的动力学仿真结果：活塞与缸壁的配合间隙、连杆大小头的同轴度、曲轴各轴颈的相位角偏差，都会直接影响发动机的运转阻力、振动水平与使用寿命。建模过程中需要严格保证四个连杆轴颈的相位差为180度，活塞销孔与活塞中心线的偏置量要符合设计要求，避免活塞换向时出现敲缸异响；曲轴的平衡配重轮廓需要经过往复惯性力计算，保证各转速区间的振动值控制在合理范围内。对于结构设计从业者来说，这套模型能直观理解直列四缸动力的运动逻辑，掌握曲柄连杆机构的配合公差要求，在做动力总成匹配、附属部件设计时，能更精准地预留运动间隙，避免出现部件运动干涉的问题。
