减压阀配套活塞结构三维设计模型

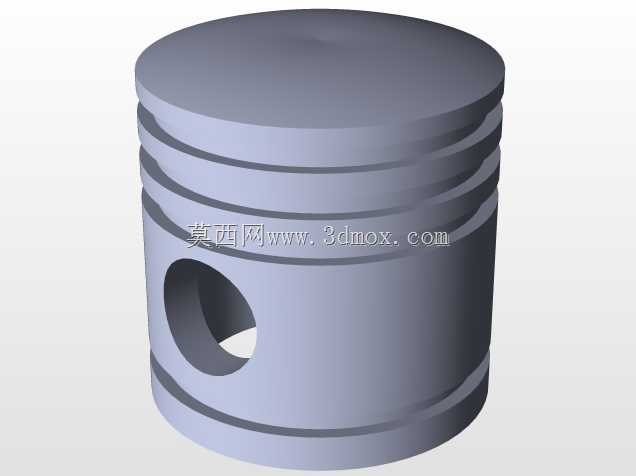

　　在工业流体控制管路系统中，减压阀是稳定下游输出压力的核心阀件，而活塞作为减压阀内部直接参与压力感应、介质截流与行程往复的核心零件，其结构设计合理性直接决定阀件的调压精度、响应速度与长期运行密封性。本次呈现的活塞结构，完全适配先导式减压阀的内部装配逻辑，从实际工况适配角度完成了全结构细节建模。从实际应用场景来看，这类活塞主要适配公称通径DN15至DN50范围的中低压减压阀，可覆盖民用供水、压缩空气管网、低压蒸汽输送、工业惰性气体管路等多种工况，在系统中承担感应上游压力波动、配合弹簧力调整截流间隙、维持下游压力稳定在设定区间的核心作用。

　　不同于常规发动机活塞的高温高速工况，减压阀活塞的运动行程短、往复频率低，但对密封面的同轴度、活塞与阀腔的配合间隙、密封槽的尺寸公差有着更严苛的要求，一旦配合间隙过大，会出现介质内漏、调压滞后的问题；间隙过小则容易在介质含少量杂质时出现卡滞，导致阀件失效。从设计思路上看，该活塞采用整体圆柱式结构，主体为等直径圆柱段，外圆面分布多道环形密封槽，槽体的宽度、深度与槽间间距完全适配常规O型密封圈与格莱圈的安装尺寸，多道密封槽的设计既可以实现活塞与阀体内腔之间的多级密封，阻断高压介质向低压腔的非正常泄漏，也能存储少量润滑介质，降低活塞往复运动时的摩擦阻力，减少长期运行的磨损量。

　　活塞侧壁开设的径向通孔为活塞杆装配孔，孔的轴线与活塞轴线垂直相交，孔的内径尺寸与配套活塞杆直径采用H7/f6的间隙配合公差，孔口位置做了微小倒角处理，既方便装配时活塞杆的导入，也能避免装配过程中孔口锐边划伤活塞杆表面的密封镀层，保证连接后的传动同轴度，避免活塞运动时出现偏磨。活塞的上下端面均做了平面度公差约束，上端面直接与调压弹簧的下端座接触，需要保证弹簧力均匀作用在活塞轴线上，避免偏载导致活塞倾斜卡滞；下端面为介质压力作用面，直接接触阀腔内的高压介质，端面的平面度直接影响压力感应的准确性，建模时特意将下端面边缘做了R0.5的小圆角过渡，避免活塞运动到下止点时与阀腔内部台阶发生锐边磕碰，长期运行产生金属碎屑污染管路介质。从安装边界尺寸来看，活塞的外圆直径与阀体内腔的配合尺寸预留了0.02-0.04mm的配合间隙，既保证活塞可以在阀腔内顺畅往复滑动，又不会因为间隙过大导致密封件被挤入间隙造成剪切损坏；活塞的总高度尺寸匹配阀腔内部的行程空间，保证活塞在全行程运动时不会与腔体内的其他零件发生干涉，径向装配孔的位置距离活塞下端面的尺寸经过精确核算，保证活塞运动到最大开度位置时，活塞杆不会与阀腔内部的导流结构发生碰撞。在密封槽的设计细节上，每道密封槽的槽底粗糙度要求达到Ra1.6，槽侧与槽底的过渡位置采用小圆弧过渡，避免密封圈安装时被锐边划伤，同时槽宽尺寸比密封圈线径大0.3mm，给密封圈受压变形预留足够的空间，避免密封圈被过度挤压产生永久变形，缩短密封件的使用寿命。不同于分体式活塞结构，该活塞采用一体化加工的结构设计，减少了零件之间的连接装配环节，既降低了装配累积误差，也避免了连接部位松动导致的活塞运行故障，整体结构更适合中低压工况下的长期稳定运行。

　　建模过程中对所有锐边都做了符合机械加工要求的倒角或圆角处理，完全匹配实际车削加工的工艺要求，没有出现无法加工的直角尖边结构，所有尺寸标注逻辑都符合机械加工的工艺顺序，从毛坯下料到粗车外圆、精车密封槽、钻径向孔、倒角去毛刺的全工序都可以直接基于该模型生成加工工艺文件，不需要额外做结构补全。在实际阀件装配过程中，该活塞装入阀腔后，外圆的密封件与阀体内壁形成滑动密封副，径向孔连接的活塞杆上端连接弹簧压盖，下端连接阀瓣密封组件，当上游压力升高时，介质压力推动活塞向上运动，带动阀瓣减小截流间隙，降低下游介质流量，从而稳定下游压力；当上游压力降低时，弹簧力推动活塞向下运动，带动阀瓣增大截流间隙，提升下游介质流量，整个运动过程中活塞的圆柱度、与阀腔的同轴度直接决定运动的顺畅度，建模时已经将这些形位公差对应的结构约束融入模型细节中，保证模型导入工程图后可以直接标注对应的形位公差要求，不需要额外调整结构。
