轮式移动振动筛分作业设备结构设计

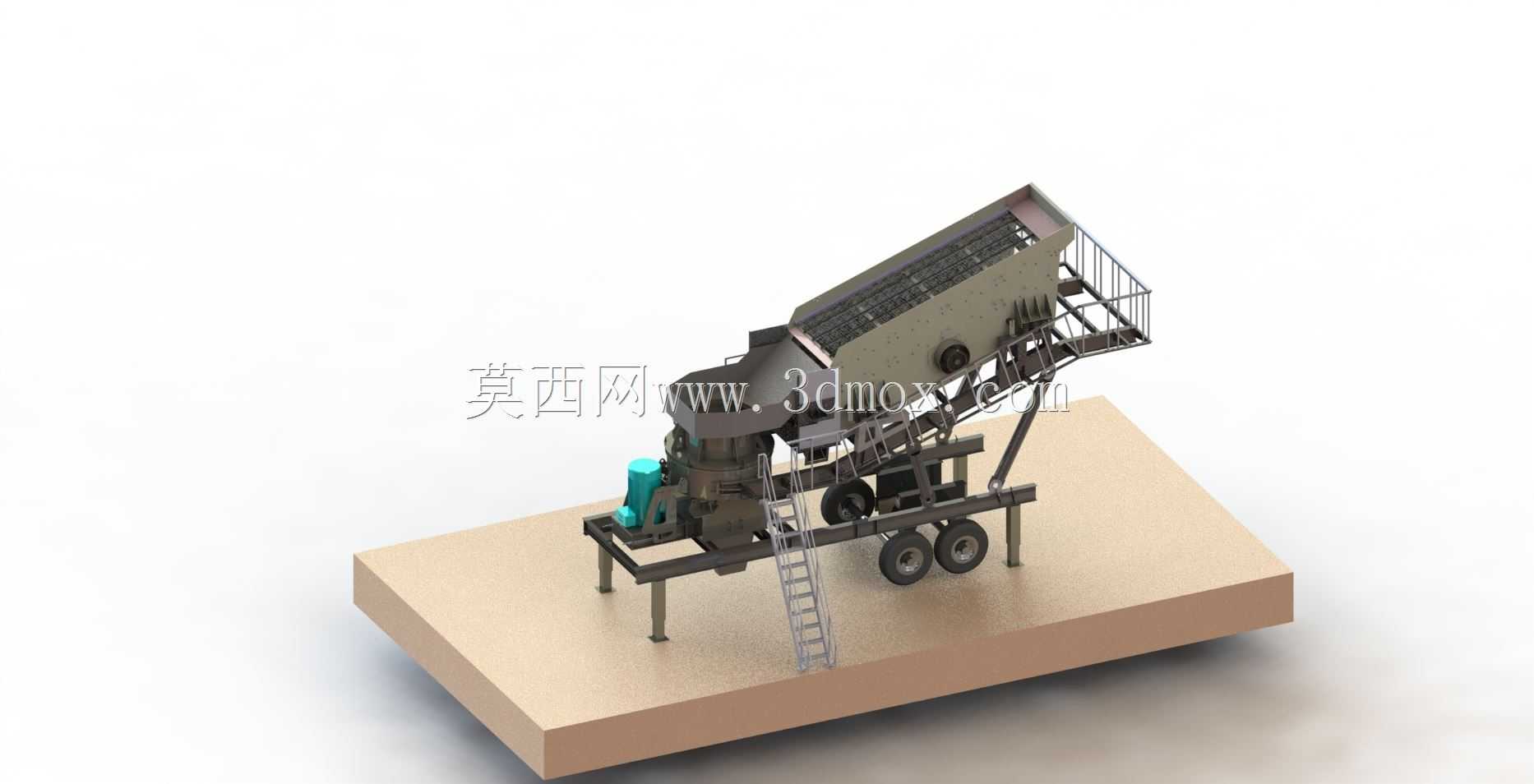

　　这款轮式移动筛分设备的结构设计，核心围绕散料分级作业的转场灵活性需求展开，区别于传统固定安装的筛分站，整套设备将筛分单元、受料支撑结构、行走底盘、检修通道集成在同一承载底座上，无需额外浇筑混凝土基础，转场时仅需牵引底盘即可完成工位转移，适配矿山临时作业点、公路建设沿线料场、建筑垃圾临时处理点这类频繁更换作业位置的场景。从结构布局来看，设备上部采用倾斜布置的筛箱结构，筛面倾角结合散料滚落速度与筛分效率做了匹配设计，筛箱侧部设置的防护栏与爬梯，完全贴合现场检修的操作需求，操作人员可通过爬梯直达筛箱侧部的检修平台，完成筛网更换、激振部件检查等日常维护作业，爬梯的踏步间距、护栏高度均参考现场作业的安全规范设置，避免设计与实际使用脱节。

　　下部承载底座采用型钢焊接的框架结构，既保证整体承载刚度，又控制了设备整体自重，底座上设置的可调节支腿，在设备就位后可伸出支撑，将轮胎抬离地面，抵消作业过程中筛箱振动带来的整机晃动，保证筛分作业时的设备稳定性，支腿的调节行程适配不平整的野外作业地面，无需额外垫设大量枕木即可完成设备调平。行走底盘采用双轴轮式结构，牵引架设置在设备进料端侧部，可直接与常规工程牵引车辆连接，转场行驶时的离地间隙满足非铺装路面的通行要求，避免底盘部件在转场过程中被路面凸起剐蹭。

　　筛箱的进料端设置有导料结构，可直接承接上游破碎设备输出的物料，避免物料直接冲击筛网造成筛网过早磨损，筛箱下部的出料端可根据需求搭接不同的输送设备，将分级完成的不同粒径物料分别输送至指定堆料位置。从安装边界来看，整套设备就位后的占地范围结合轮式底盘的宽度、筛箱的倾斜伸出长度做了控制，作业状态下支腿展开后的最大宽度满足狭窄场地的摆放需求，设备整体高度适配常规料场的进料高度，无需额外抬高上游设备的出料位置即可完成对接。设计过程中针对振动传导做了专门的结构处理，筛箱与承载底座之间采用减振元件连接，避免筛箱的激振力直接传导至底盘与支腿，减少作业过程中的整机共振，同时降低连接焊缝的疲劳载荷，延长设备整体的结构使用寿命。

　　筛箱侧部的激振单元安装位置经过重心匹配，保证筛箱运行过程中受力均匀，避免筛箱出现偏摆导致筛网局部磨损过快、筛分精度下降的问题。设备的走台板采用防滑格栅结构，即使在野外作业有泥浆、粉尘附着的情况下，也能保证检修人员行走时的摩擦力，避免滑倒风险，护栏的横杆间距符合高空作业的防护要求，防止检修人员意外坠落。针对野外作业的扬尘问题，筛箱上部可根据需求加装防尘罩接口，预留了除尘管道的安装位置，用户可根据现场环保要求配套除尘设备，无需额外对筛箱结构进行打孔焊接改造。整套结构的连接节点多采用螺栓连接的形式，易损部件的安装位置预留了足够的拆卸空间，更换筛网、减振块这类易损件时无需动用大型吊装设备，现场作业人员利用常规工具即可完成更换作业，减少设备停机维护的时间。
