电机驱动偏心振动式砂石筛分设备结构

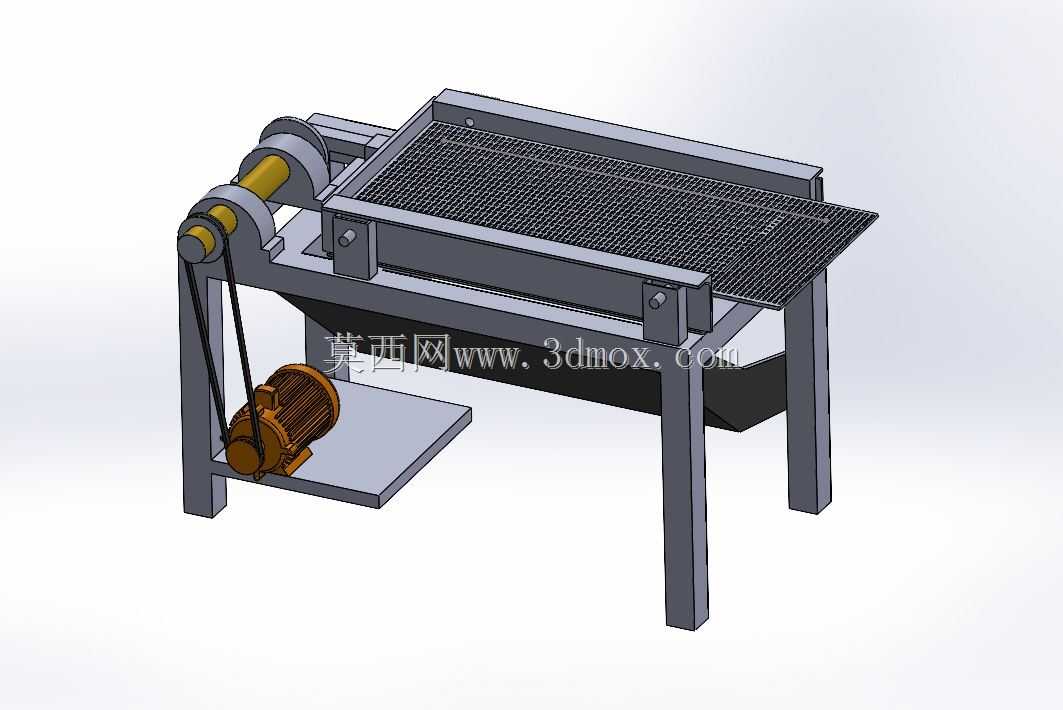

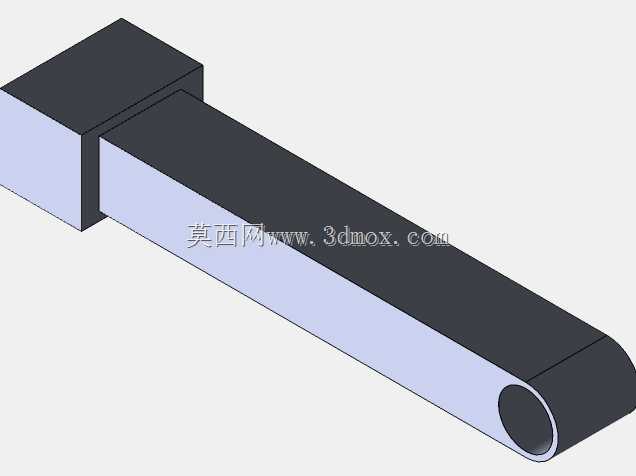

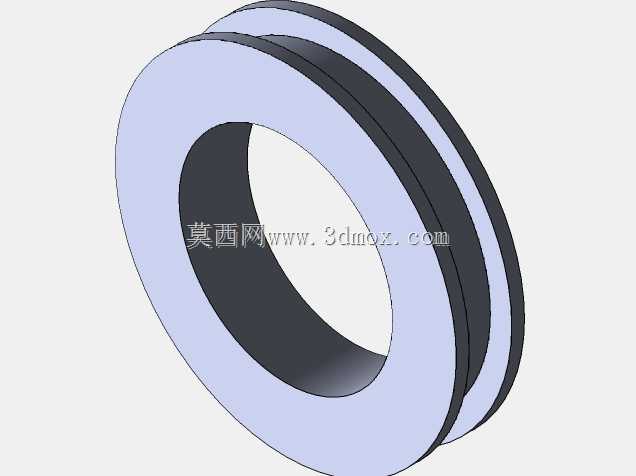

　　设备采用单电机V带传动的偏心激振结构，动力单元布置在机架侧下方的安装托板上，电机输出轴通过V带将动力传递至筛箱侧部的偏心传动轴，传动轴两端通过带座轴承固定在机架上部的安装支座上，偏心轴旋转时产生的定向激振力带动筛箱做往复直线振动，迫使筛面上的物料沿筛面倾斜方向向前跳跃移动，粒径小于筛网孔径的物料透过筛网落入筛箱下方的出料溜槽，粒径超标的物料沿筛面末端排出，完成两级物料的分级作业。该筛分设备主要面向砂石料场、小型建材加工点、建筑工地现场散料分级场景，可完成河砂、机制砂、细石混合料的粒径分级作业，替代传统人工筛分的低效模式，适配小规模连续生产的散料处理需求，也可用于粮食加工、小型化工散料的粒度分选场景，设备整体结构紧凑，不需要复杂的混凝土基础固定，可直接放置在硬化平整地面上完成安装，转场移动仅需小型叉车即可完成转运，适配零散作业点的灵活部署需求。设计过程中优先考虑了现场维护的便捷性，筛网采用压条螺栓固定结构，更换不同孔径筛网仅需拆卸侧边压条即可完成，不需要整体拆解筛箱结构；V带传动设置了张紧调节余量，电机安装托板预留了长条形调节孔，可通过调整电机固定位置调整皮带张紧度，避免长期运行后皮带打滑导致的激振力不足问题；机架采用方管焊接结构，四条支腿底部设置了平整的安装接触面，可根据现场需求加装橡胶减震垫，降低振动传递至地面的噪音与结构冲击。

　　设备整体安装边界控制在长1.8米、宽0.9米、高1.1米范围内，筛面有效筛分长度1.2米、宽度0.7米，筛面倾斜角度设置为15度，该角度经过实际物料运行验证，既可以保证物料在筛面上的前进速度，避免物料堆积堵网，也不会因为倾角过大导致物料滑行速度过快、筛分不充分；偏心轴的偏心距设置为6毫米，配合1440转/分的四级电机，筛箱振动频率控制在24Hz左右，振幅稳定在3-5毫米区间，适配含水率不超过10%的散状物料筛分，针对潮湿细砂易堵网的场景，可在筛网下方加装弹跳球清网结构，不需要改动主体安装尺寸即可完成升级。

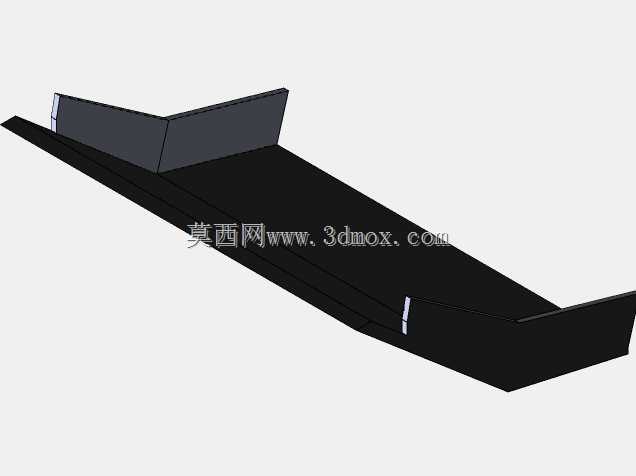

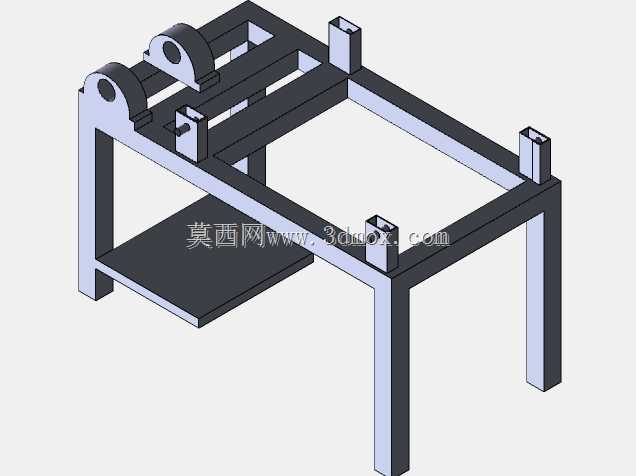

　　机架支腿之间设置了横向斜撑加固，避免长期振动导致的焊接结构开焊变形，筛箱与机架的轴承连接位置设置了防尘密封结构，减少细砂粉尘进入轴承座内部导致的磨损，延长轴承维护周期；出料溜槽采用倾斜式焊接结构，可直接对接皮带输送机或者集料桶，不需要额外加装导料结构；电机安装位置低于筛箱重心，整体设备运行时重心稳定，不会出现侧翻或者异常晃动问题，空载运行时整机振动噪音控制在75分贝以内，符合一般作业现场的噪音管控要求。

　　设计时没有采用复杂的激振器结构，全部采用通用标准件完成装配，轴承、V带、紧固螺栓均采用市面通用规格，现场维护时不需要采购特殊定制配件，降低了设备的全生命周期使用成本；筛箱侧板采用加厚钢板折弯成型，相比拼接焊接结构的抗振性能更强，长期受交变载荷作用下不易出现侧板开裂问题；筛网支撑部位设置了纵向承托筋条，避免筛网受物料重压出现凹陷变形，保证筛面整体平整度，确保筛分过程中物料层厚度均匀，不会出现局部筛面物料堆积导致的筛分效率下降问题。
