矿用高频振动筛分设备结构设计

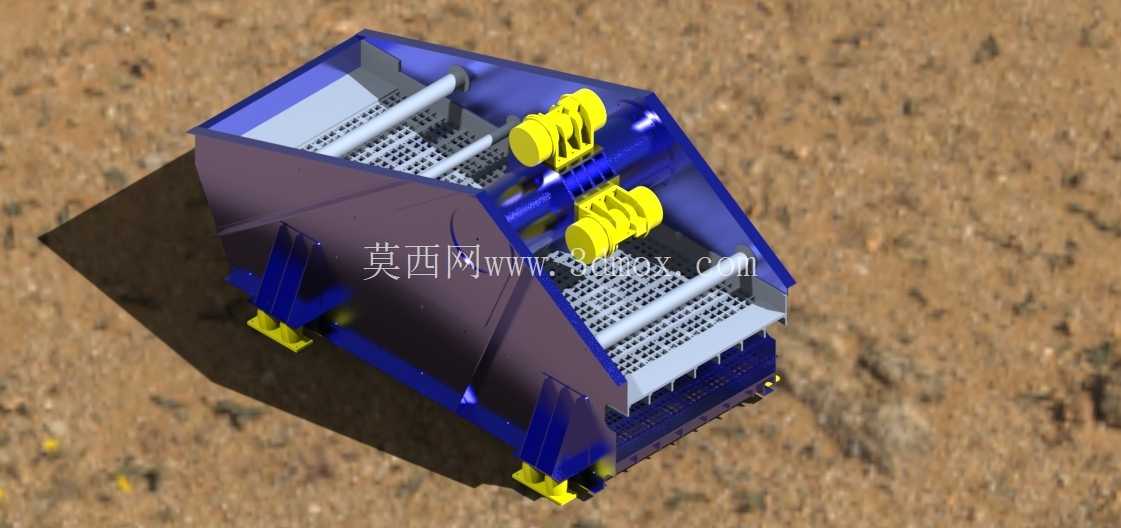

　　这款矿用振动筛的三维结构设计，核心围绕矿山选矿环节的干、湿物料分级作业需求展开，在金属矿、非金属矿、煤炭、建筑骨料加工的筛分工序中，这类设备承担着将破碎后不同粒径的矿料按粒度区间分离的核心作用，是破碎筛分生产线中衔接破碎工序与后续磨矿、分选工序的关键节点设备。从结构设计逻辑来看，整体采用倾斜式筛箱布局，筛面与水平面保持合理倾角，既能够保证物料在筛面上的行进速度，避免筛孔堵塞，又能控制物料在筛面的停留时间，确保不同粒径颗粒有充足的透筛概率。筛箱主体采用框架式焊接结构，侧板与横梁之间通过高强度螺栓连接加焊接补强的组合方式，既保证整体结构刚度，又能抵消激振器工作时产生的高频交变载荷，避免长期运行出现焊缝开裂、结构疲劳失效的问题。

　　设备配置的两组偏心块式激振单元，采用对称布置在筛箱上部的安装方式，工作时两组激振器同步反向运转，产生的横向激振力相互抵消，纵向激振力叠加后驱动筛箱做近似直线的往复振动，这种激振布局相比单激振器结构，能够让筛面各区域的振幅更均匀，避免筛面两端振幅差异导致的物料跑偏、筛分效率下降问题。筛面采用分段式模块化筛板设计，不同筛分段可根据作业需求配置不同孔径的筛板，入料段可采用耐磨钢筛板承受大粒径物料的冲击，中段和出料段可采用聚氨酯筛板提升透筛率、降低工作噪音，筛板通过压条与筛框横梁固定，更换时无需整体拆解筛箱，能够大幅缩短现场维护的停机时间。

　　设备底部的支撑结构采用橡胶弹簧加阻尼支座的组合形式，相比传统金属螺旋弹簧，橡胶弹簧能够更好地吸收振动能量，减少振动向基础的传递，降低设备运行时对厂房基础的动载荷要求，同时阻尼支座能够限制筛箱启动、停机过程中的共振摆幅，避免共振区间内结构碰撞损坏。从安装边界来看，设备入料端需衔接上游破碎设备的出料溜槽，出料端需对应不同粒径物料的收集溜槽，安装时需保证筛箱横向水平偏差控制在允许范围内，避免物料向筛面单侧偏移；设备整体的检修空间需预留激振器拆装、筛板更换的操作位置，两侧激振器位置需预留足够的维护操作面，方便日常加注润滑脂、检查偏心块磨损情况。

　　在实际工况适配性上，这款结构设计针对矿场多粉尘、高湿度的作业环境做了针对性优化，激振器的轴承座采用多重密封结构，避免矿尘、水汽进入轴承内部导致润滑失效，筛箱侧板上的加强筋沿振动受力方向布置，能够在不额外增加过多设备重量的前提下提升结构抗疲劳强度，应对连续24小时重载筛分的作业需求。设计过程中通过对筛箱的振动参数匹配，将振幅、振动频率、筛面倾角三个核心参数做了协同优化，针对不同比重的矿物可通过调整激振器偏心块的配重块数量，灵活调整振幅大小，适配粗筛、细筛不同作业场景的需求，比如处理大粒径矿石时可适当增大振幅，避免大块矿石卡堵筛孔，处理细粒级矿物时可适当提高振动频率，提升细颗粒的透筛效率。筛箱的入料端设置了缓冲衬板，能够承接上游落下的物料冲击，避免物料直接砸击筛板导致筛板过早磨损，出料端设置了导流板，能够让筛分完成的物料按粒径区间准确进入对应的收集通道，避免不同粒径物料混料。
