模块化接触器热过载保护继电器三维设计

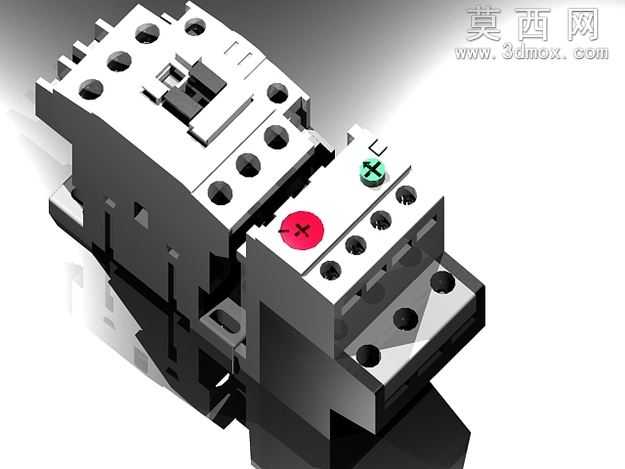

本模型为导轨安装式接触器搭配热过载继电器的组合式低压电气元件，建模过程严格遵循工业低压电器的实际尺寸规范，整体采用模块化堆叠结构设计，上方为交流接触器主体，下方为适配插接的热过载保护模块，二者通过卡扣式接口实现机械与电气的无缝衔接。建模阶段首先完成主体基座的轮廓绘制，对壳体的分型面、安装卡扣、导轨锁止结构进行精细化特征构建，壳体表面的散热格栅、接线端子开孔、标识刻印区域均按照实物比例还原，所有安装孔位的间距、尺寸完全符合行业安装标准。材质渲染部分，主体壳体采用哑光浅灰色工业阻燃工程塑料材质，调整材质的粗糙度与漫反射参数还原塑料壳体的真实质感，接线端子部分采用镀镍金属材质，添加轻微的金属反光与细微的磨损纹理提升真实感，功能标识区域采用凹刻填黑的效果处理，还原工业元件的标识特征。结构设计上，接触器部分还原了主触点接线腔、辅助触点模块、动作指示窗口的结构，热过载继电器部分还原了电流整定旋钮、测试复位按钮、辅助输出触点的细节，底部的标准DIN导轨安装结构完整复刻了锁止卡扣的活动结构，可直观展示元件的安装固定方式。整体建模过程注重工业元件的实用性与细节还原，所有结构特征均服务于实际电气功能的呈现，既保证了外观的高度还原，也完整呈现了组合式低压电器的装配逻辑与结构特点，可用于电气柜装配仿真、低压配电系统演示、工业元件教学展示等场景。
