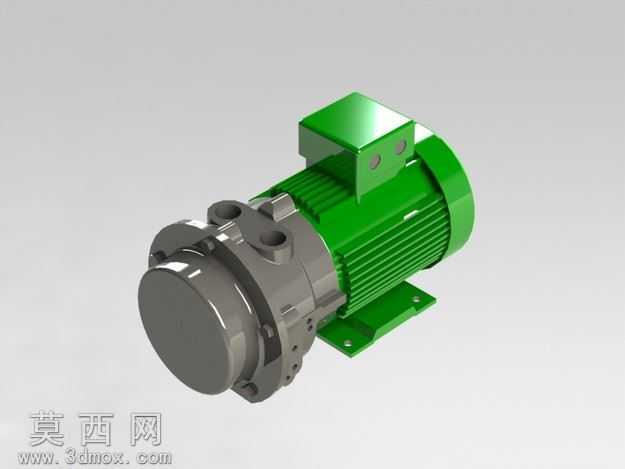

卧式直联离心泵与驱动电机组合结构

本模型为卧式直联离心泵与驱动电机的一体化集成结构，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循工业泵组的实际装配逻辑，对泵体、泵盖、叶轮腔、电机壳体、接线盒、安装底座等核心部件均做了独立的特征建模，保证各部件的装配约束关系与实际产品完全一致。渲染阶段采用工业产品写实风格，对泵体过流部件赋予金属哑光灰材质，还原铸铁泵体的磨砂质感，对电机外壳赋予亮面绿色工业漆材质，还原电机表面的烤漆光泽效果，对接线盒、安装底座等部件做了倒角细节处理，避免模型边缘出现生硬棱角，同时对泵体进出口法兰、电机散热筋等细节结构做了精细化建模，散热筋的排布间距、法兰的螺栓孔位置均符合行业通用标准。结构设计上采用泵与电机直联的紧凑布局，省去了传统联轴器连接的冗余结构，大幅缩小了整机的安装占用空间，泵体与电机的连接法兰做了同轴度定位特征设计，保证泵轴与电机轴的同轴度精度，降低运行过程中的振动与噪音。安装底座采用一体化铸造结构设计，预留了泵体与电机的定位安装孔位，底座底部设置了安装固定孔，方便整机在设备基座上的固定安装，接线盒设置在电机顶部，采用方形防水结构设计，预留了线缆进线口，符合户外工业场景的使用需求。建模过程中对泵体的内部流道结构也做了完整还原，可用于后续的流体仿真分析，电机部分的定子腔、端盖、轴承位等结构也做了特征保留，可用于后续的结构强度校核与运动仿真，整体模型的细节还原度高，各部件的尺寸比例符合实际工业产品的参数标准，可直接用于工业产品展示、装配教学、方案演示等场景。
