本田SH7500便携式汽油发电机组三维设计

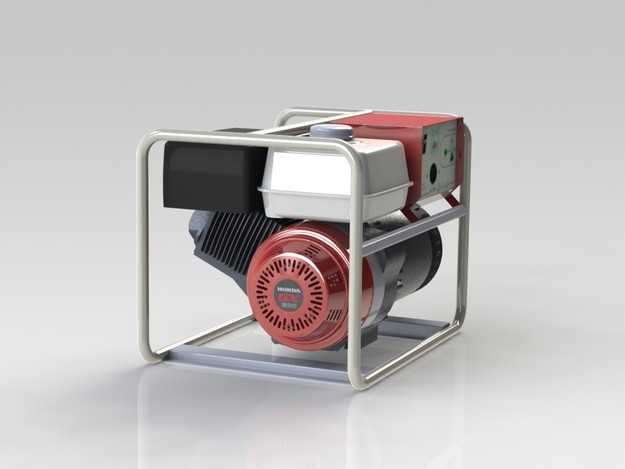

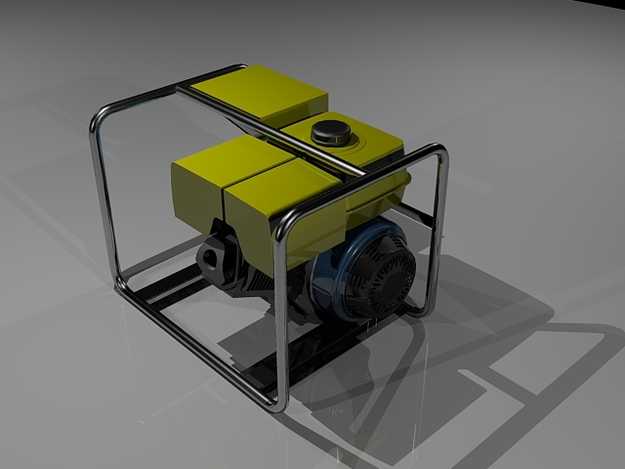

本作品为本田SH7500便携式汽油发电机组的三维数字化设计成果，建模阶段依托主流三维CAD软件完成全参数化构建，首先对发电机组的整体布局进行规划，确定管式防护框架、动力单元、发电单元、油箱、控制面板、消音组件的空间排布，确保各部件装配间隙符合实际生产装配要求，避免出现干涉错位问题。建模过程中，针对外部的管式防护框架，采用扫掠特征完成金属圆管的弯折成型建模，还原框架的圆角过渡、底部支撑脚、顶部提握结构的细节，框架表面赋予哑光银白金属材质，还原铝合金管材的磨砂质感，同时对框架的焊接拼接位置做细节处理，还原真实焊接节点的形态特征。动力单元部分，对单缸汽油发动机的外部结构进行精细化建模，还原发动机散热鳍片的规整排布、手拉启动器的罩壳形态、燃油开关的旋钮结构、机油加注口的细节，发动机散热端盖赋予亮面红色烤漆材质，还原金属烤漆的光泽质感，散热鳍片部分做哑光黑的材质区分，还原铸铁缸体的哑光金属质感，发动机与发电机的连接法兰部分做螺栓阵列细节，还原紧固件的装配特征。油箱部分采用抽壳特征完成中空箱体建模，还原油箱顶部的加注口盖、油位观察窗的结构，油箱主体赋予白色工程塑料材质，模拟高密度聚乙烯材质的半哑光质感，油箱与框架的固定卡扣做独立建模，还原橡胶缓冲垫的细节，还原真实机组的减震设计。控制面板部分，对面板上的电源输出插座、电压调节旋钮、过载保护开关、状态指示灯进行逐一建模，面板表面赋予深灰绿色哑光塑料材质，按钮与插座部分做不同色彩的材质区分，还原真实面板的操作交互细节。消音排气组件部分，还原黑色消音腔体的形态，赋予耐高温哑光黑涂层材质，消音器与发动机排气口的连接管路做弯折建模，还原金属管路的焊接细节。底部支撑部分，在框架底部设置四个橡胶减震脚垫，赋予黑色橡胶材质，模拟橡胶的哑光粗糙质感，还原机组运行时的减震结构设计。渲染阶段采用工作室光照环境，添加柔和的地面反射效果，调整各材质的粗糙度、反射率参数，让金属框架的冷硬质感、烤漆部件的光泽感、塑料部件的温润质感、橡胶部件的粗糙质感形成清晰的层次区分，整体模型严格按照真机比例构建，各部件的装配关系完全还原真实产品的结构逻辑，可用于产品展示、结构教学、改装设计参考等场景，完整呈现了便携式汽油发电机组的外观特征与结构组成。
