卧式罗茨鼓风机成套机组三维建模设计

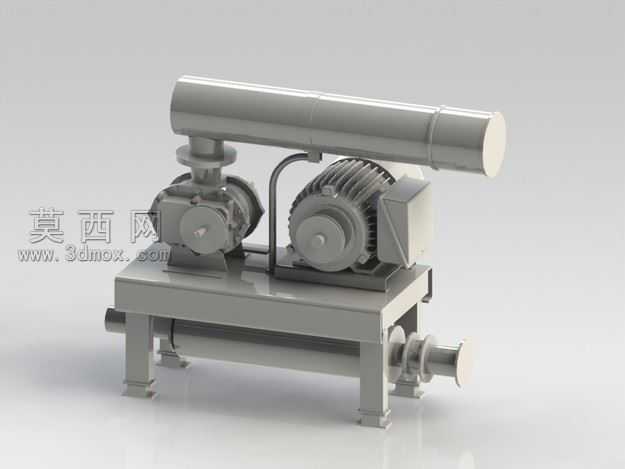

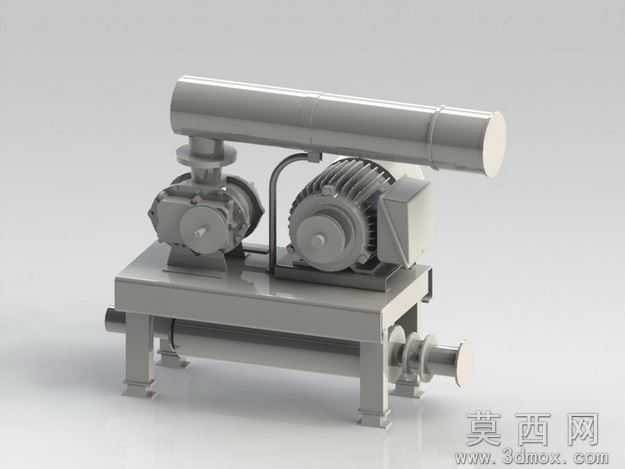

本模型为卧式罗茨鼓风机成套机组的三维设计成果，建模阶段采用自底向上的装配设计思路，先对核心部件进行独立参数化建模，再通过配合约束完成整体装配。首先构建机组的底座承载结构，采用型钢焊接框架式底座设计，建模时精准还原了底座的支腿高度、安装平面的定位孔位、底部横向加强筋的排布结构，保证底座的承载受力结构符合实际工程设计逻辑。核心的罗茨风机主机部分，精准还原了机壳的型线腔体、主动从动转子的啮合结构、两端端盖的密封槽位、进出风口的法兰连接结构，转子的三叶型线按照标准气动型面参数构建，保证啮合间隙的设计符合实际运行要求。配套的驱动电机部分，还原了电机的散热筋外壳、端盖轴承位、接线盒结构、输出轴的轴伸尺寸与键槽结构，电机与风机主机之间采用皮带传动结构，建模时还原了带轮的槽型、皮带的张紧结构、传动护罩的防护外形。机组上方的卧式进出口消音筒体，按照阻抗复合式消音器的结构进行建模，还原了筒体的分段法兰连接结构、内部的导流与消音腔预留结构、端部的变径接口尺寸，消音器通过立式支撑弯管与风机主机的出风口连接，管路的弯头弧度、支撑固定座的结构都做了精细化还原。渲染阶段采用金属哑光材质为主，机壳与底座采用铸铁质感的深灰哑光材质，电机外壳做了轻微的金属磨砂质感区分，消音器筒体做了细腻的金属漆面效果，场景采用柔和的影棚布光，通过多角度的光源投射突出设备的结构层次与装配关系，清晰展现各部件的连接逻辑与外形特征。整体建模严格按照实际工业产品的尺寸比例进行构建，各部件的装配关系清晰，无干涉错位问题，既可以作为产品展示的渲染素材，也可作为气动系统设备选型、成套机组布局设计的参考模型，完整还原了罗茨鼓风机成套机组的典型结构特征。
