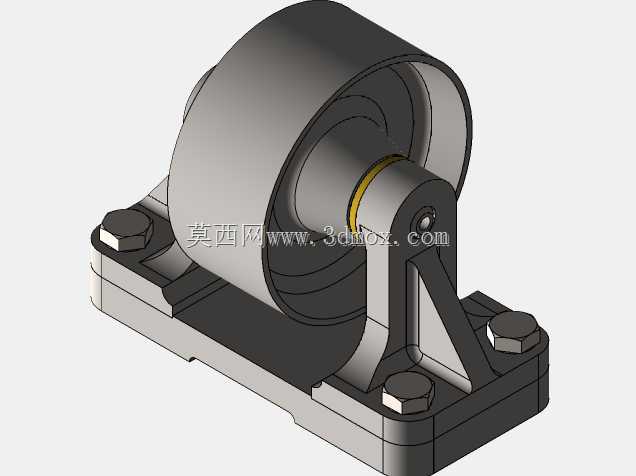

带安装底座的重载滚轮支撑结构

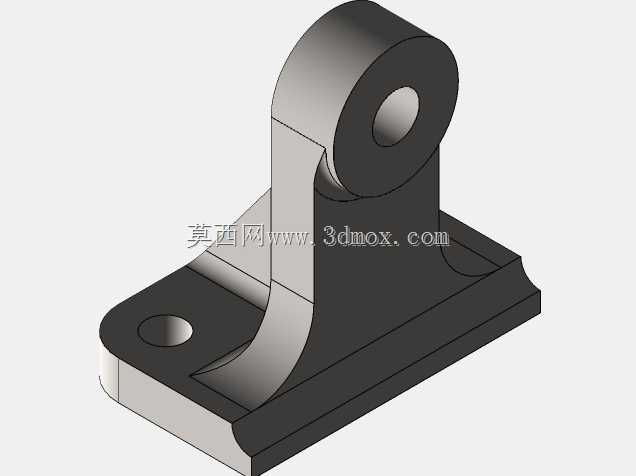

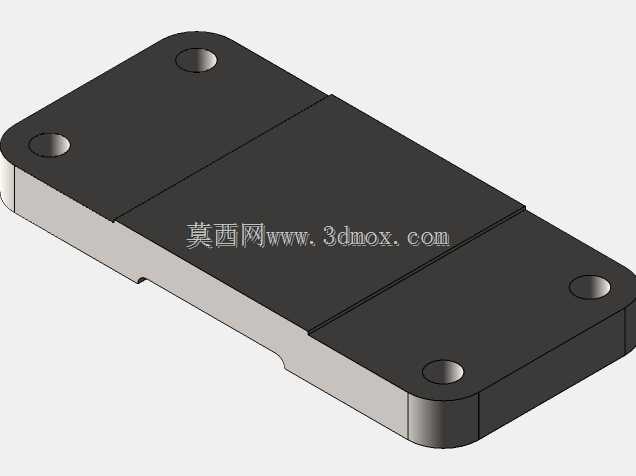

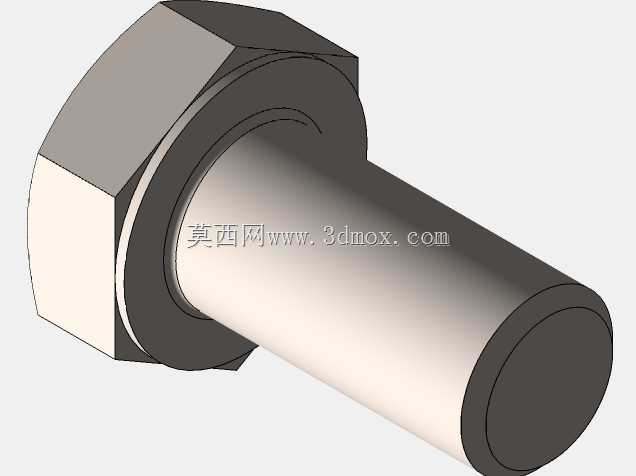

　　该滚轮支撑结构常应用于生产输送线、重型物料滑移轨道、工装夹具导向工位以及阀门配套的执行机构位移支撑场景，核心作用是为沿固定轨迹做直线往复运动的部件提供低摩擦滚动支撑，替代传统滑动摩擦结构降低运动阻力，减少部件接触面的磨损量，提升整套机构的运行平顺性与使用寿命。从结构设计逻辑来看，整体采用分体式装配思路，底部为一体化铣削成型的矩形安装底座，底座四个角位置预留内六角螺栓安装沉孔，沉孔深度与螺栓头部高度完全匹配，安装后螺栓顶面不会突出底座平面，避免对周边运动部件产生干涉，底座与上方支撑立板之间设置三角加强筋结构，筋板厚度根据额定负载做等强度匹配，既保证支撑刚性，又不会过度增加整体重量。

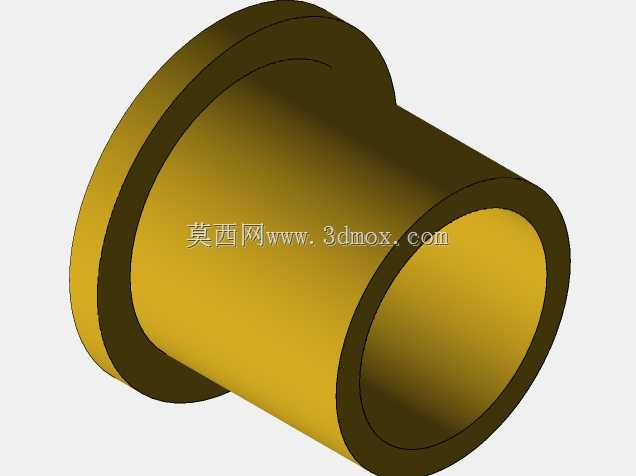

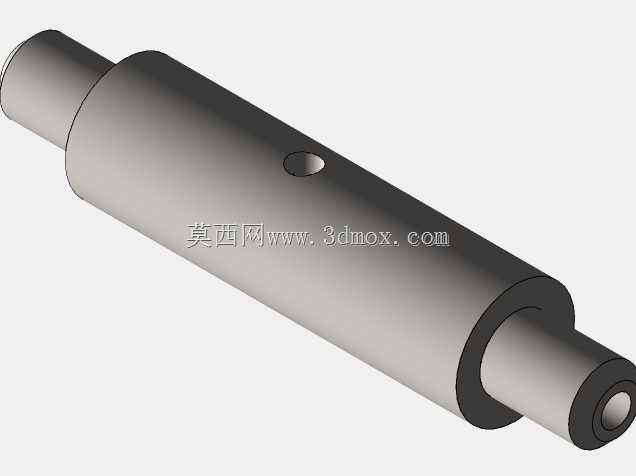

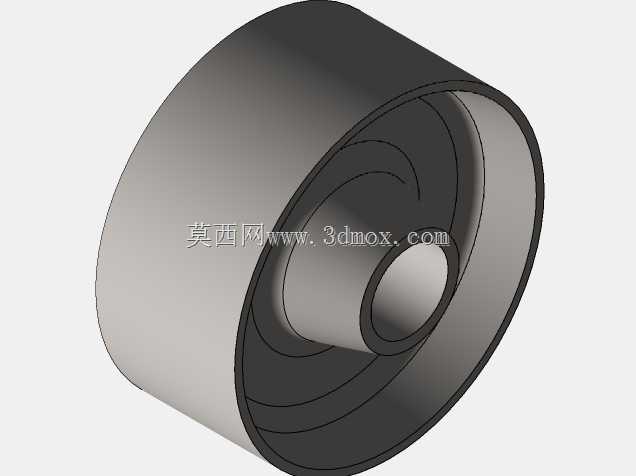

　　滚轮部分采用中空筒体结构，相比实心滚轮可降低30%左右的自身转动惯量，滚轮与中心销轴之间预留轴承安装位，销轴两端通过支撑立板上的定位孔做轴向固定，销轴端部设置紧定螺钉锁止结构，防止设备运行过程中销轴出现轴向窜动，滚轮侧面与支撑立板之间预留0.2mm的装配间隙，避免滚轮转动时与立板发生摩擦卡滞。从安装边界尺寸来看，底座的安装孔位采用对称式布局，横向与纵向孔距符合常规工业输送线的安装孔位标准，可直接适配现有多数型材机架的安装尺寸，无需额外做转接板设计，整体安装高度经过优化，在保证滚轮直径满足负载接触面积要求的前提下，尽可能压缩整体垂直方向尺寸，降低整套机构的重心高度，提升运行稳定性。

　　设计过程中针对受力工况做了针对性优化，当滚轮承受垂直方向负载时，力的传递路径为滚轮接触面经内部轴承传递到中心销轴，再通过两侧支撑立板分散到底部安装底座，最终由底座连接螺栓将载荷传递到设备机架，三角加强筋的位置刚好对应立板受力最大的根部区域，可有效避免长期负载下立板出现弯曲变形。滚轮的外圆面做了粗糙度优化，表面粗糙度控制在Ra1.6以内，既保证与被支撑部件接触时的摩擦系数足够低，又不会因为表面过于光滑导致运行过程中出现打滑偏移，滚轮的宽度根据常见接触部件的接触面宽度做了冗余设计，允许被支撑部件存在少量横向偏移量，不会因为安装对位误差导致滚轮局部受力过载。

　　在实际设备维护场景中，该结构的分体式设计可实现快速拆换，当滚轮长期运行出现磨损时，仅需拆卸销轴端部的紧定螺钉，抽出销轴即可更换滚轮组件，无需拆卸整个底座，大幅降低设备停机维护的时间成本。针对不同的使用工况，该结构可通过更换滚轮材质适配不同场景，比如输送高温物料时可更换金属材质滚轮，输送易刮伤工件时可更换外包聚氨酯的滚轮，底座与立板的主体结构无需做任何改动即可兼容，具备较强的场景适配性。结构上所有棱角位置都做了R2-R3的圆角过渡处理，避免装配过程中尖锐边角划伤操作人员，同时减少应力集中点，提升结构的抗疲劳强度，底座底面做了平面度精加工处理，安装后可保证与机架表面完全贴合，避免出现安装倾斜导致滚轮受力不均的问题。
