螺旋式钢结构楼梯钣金焊接设计方案

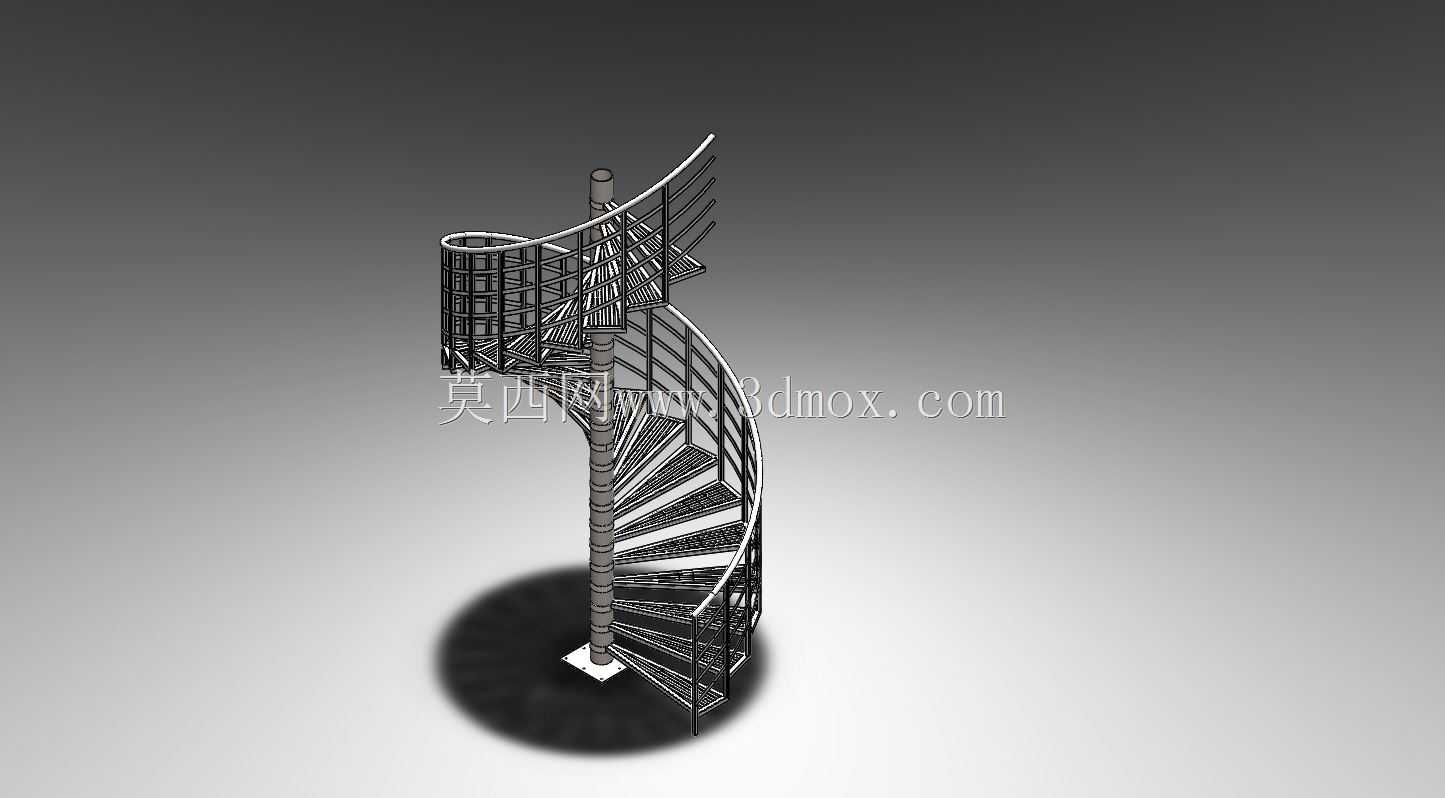

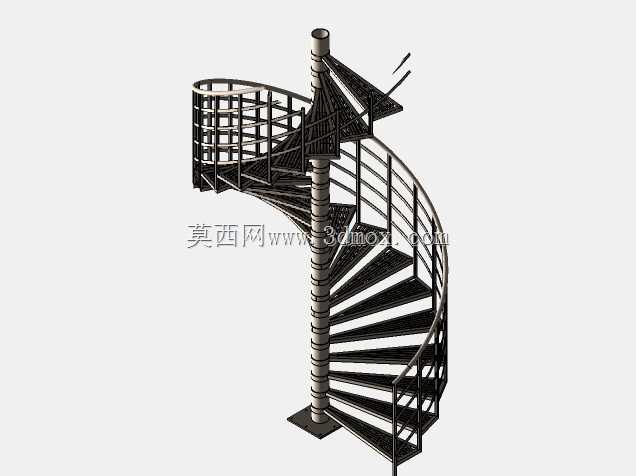

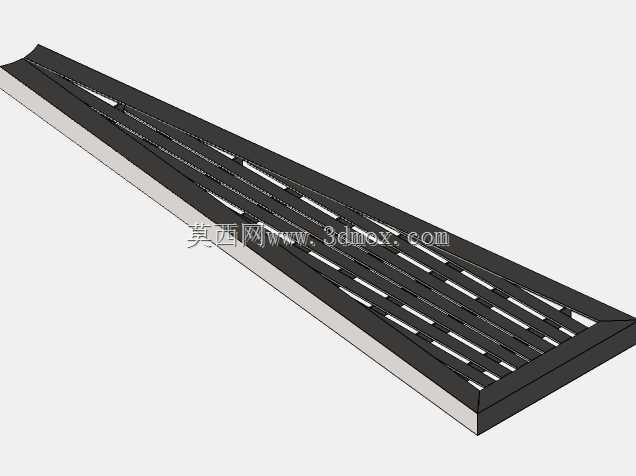

　　该螺旋钢楼梯整体围绕中心承重立柱做环形盘旋布局，中心立柱采用厚壁无缝钢管加工，作为整梯的核心受力载体，所有踏步、护栏的载荷最终都传递至该立柱，再通过底部预埋的方形安装底板传导至建筑基础面，安装时需保证底板与基础预埋件满焊固定，立柱垂直度偏差需控制在千分之一以内，避免长期受力出现偏载变形。踏步采用花纹钢板折弯成型，每级踏步的内端与中心立柱焊接固定，外端通过弧形外侧护板串联成整体，踏步踏面做防滑压花处理，踏步高度沿螺旋升程均匀分布，单级踏步高度控制在150-180mm区间，踏面宽度从内到外逐步加宽，外侧有效通行宽度不小于220mm，满足单人正常通行的尺寸要求。

　　护栏部分采用圆钢弯制成连续螺旋形态，扶手为整根圆管冷弯成型，中间设置多道横向栏杆与踏步外侧护板焊接连接，栏杆间距不大于110mm，符合建筑防护的安全间隙要求，所有焊接位置均做连续角焊缝处理，焊后打磨焊渣并做防锈涂装处理。从设计逻辑上，该结构优先考虑小空间场景的垂直通行需求，相比直跑楼梯可节省60%以上的平面占用面积，适合loft空间、工业厂房操作平台、设备检修平台、小型商业空间的夹层通行使用，整体结构采用全焊接连接，无需额外的螺栓紧固件，安装时仅需固定上下两端的连接点即可完成装配。

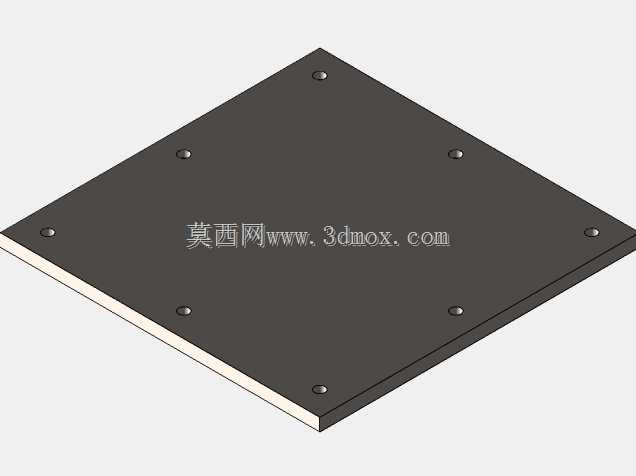

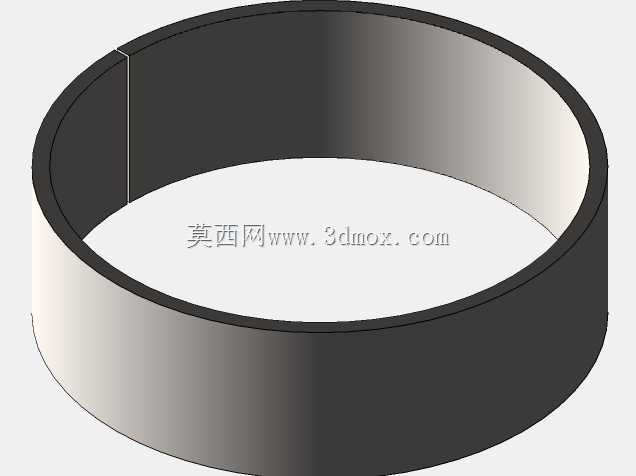

　　设计过程中需重点核算中心立柱的轴向受压稳定性，以及每级踏步的抗弯载荷，单块踏步需满足不小于2kN的集中载荷要求，护栏需承受不小于1kN/m的水平推力，避免使用过程中出现结构变形。整梯的外轮廓为圆柱形，最大外直径根据通行需求可调整，常规款外直径控制在1200-1600mm区间，安装时需预留不小于50mm的周边间隙，避免与周边墙体或设备产生干涉。踏步与立柱的连接位置设置加强三角筋板，提升踏步根部的焊接强度，避免长期踩踏出现焊缝开裂的问题，外侧护板同时起到结构串联和侧边防护的作用，采用薄钢板卷制成连续螺旋带，与每块踏步的外边缘满焊连接，形成整体的筒状受力结构，进一步提升整梯的抗扭刚度。底部安装底板设置四个长圆孔，方便安装时调整位置，适配基础预埋件的安装偏差，顶部与上层平台的连接采用焊接或螺栓连接的方式，保证上下端的固定可靠性。所有钣金构件在下料时均采用数控切割或激光切割加工，保证各部件的尺寸精度，弯制成型时需制作专用成型工装，保证螺旋弧度的一致性，避免装配时出现错边、间隙过大的问题。焊接顺序遵循从内到外、从下到上的原则，先固定中心立柱与底部底板，再逐块安装焊接踏步，之后安装外侧护板与护栏结构，减少焊接变形对整体尺寸精度的影响。

　　该结构相比混凝土楼梯自重更轻，对建筑基础的载荷要求更低，同时施工周期短，可在工厂预制完成后运输到现场直接安装，适合既有建筑改造、临时设施搭建、工业设备配套检修通道等场景使用，整体结构外露的金属质感也适配工业风的装修场景，可根据使用需求调整表面涂装颜色，匹配周边环境的视觉风格。在实际选型应用中，需根据安装空间的层高调整整梯的总升程，以及螺旋的旋转角度，保证踏步级数与层高匹配，避免出现踏步高度不均的问题，同时需根据使用场景的载荷要求调整钢板厚度，人流较大的公共场景需适当加厚踏步与护栏的板材厚度，提升结构安全冗余。
