BeamW200型钢配套L型连接固定支架

　　在工业厂房钢结构搭建、设备机架加装、管线支吊架布设的现场作业中，经常会遇到需要在W200规格H型钢梁上外挂附属构件的需求，这类场景下如果直接在型钢母材上焊接固定件，不仅会破坏型钢表面的防腐涂层，后期调整构件位置时还需要切割焊疤重新打磨补漆，作业效率低且对原有结构的受力存在一定影响，这款配套W200型钢的固定支架，就是针对这类现场安装痛点设计的装配式连接构件。

　　从结构形式来看，该支架采用分体组合式设计，由两个独立的钣金折弯件通过螺栓拼接组成，两个构件分别贴合W200型钢的翼缘外侧与安装基面，不需要在型钢上开孔或焊接，仅靠螺栓锁紧产生的摩擦力即可实现可靠固定，安装时不需要动用焊接设备，普通作业人员使用常规扳手即可完成装配，后期需要调整支架位置或者拆卸时，只需要松开连接螺栓即可移动，不会对原有型钢梁造成不可逆的损伤。

　　材质选用上，支架采用4.75毫米厚度的ASTM A36钢板加工，这种碳素结构钢具备良好的塑性与强度，折弯成型时不容易出现开裂问题，同时焊接性能优异，即使后期需要在支架上额外焊接附属构件的连接耳板，也不需要额外做焊前预热处理，材料本身的屈服强度完全可以满足常规工业场景下的承重需求，搭配表面喷涂处理后，可以适应多数室内工业环境的防腐蚀要求，如果是户外高腐蚀场景，也可以在加工时更换为镀锌板材或者增加表面镀锌工序。

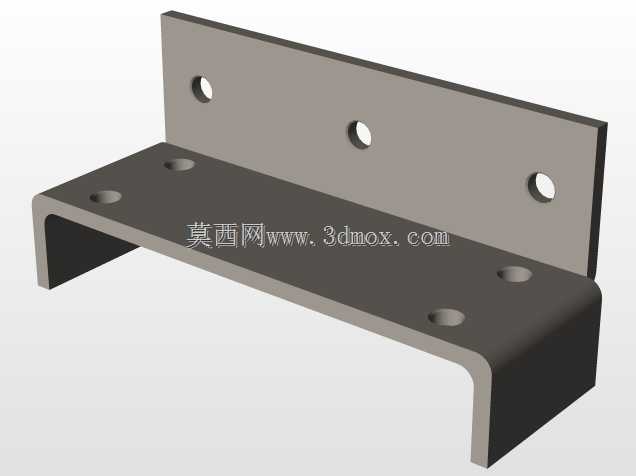

　　安装孔位的设计上，垂直方向的立板上开设了三个等距排布的圆形通孔，用于和待固定的构件端面进行螺栓连接，孔位尺寸适配常规的M12或者M16连接螺栓，孔位间距经过匹配计算，保证螺栓锁紧时的受力均匀，不会出现局部应力集中导致的板材变形；水平方向的底板上开设了四个对称排布的安装孔，其中两个孔位用于两个分体构件之间的螺栓锁紧，另外两个孔位可用于固定下方的附属承载件，比如管线卡箍、小型设备安装座、走台踏板支撑等。

　　尺寸边界方面，该支架的立板高度完全匹配W200型钢的翼缘宽度，安装后立板顶面与型钢翼缘顶面齐平，不会突出型钢表面影响后续其他构件的安装，底板的伸出长度经过优化，在保证足够安装操作空间的前提下，尽可能缩小了支架的整体外轮廓，避免占用过多的安装空间，折弯处采用了标准的折弯圆角，既避免了直角折弯导致的应力集中问题，也不会因为圆角过大导致安装时出现贴合间隙。

　　设计过程中，重点考虑了现场安装的容错性，两个分体构件的连接孔位预留了一定的调节间隙，即使现场型钢的实际尺寸存在小幅的轧制公差，也可以通过调整螺栓的锁紧位置实现支架与型钢表面的完全贴合，不会出现因为尺寸公差导致的安装卡滞问题；同时所有孔位都做了去毛刺处理，避免安装时螺栓穿过孔位被毛刺刮伤螺纹，也防止作业人员被锋利的孔边划伤。

　　从受力角度分析，该支架的载荷通过立板传递到两个分体构件的连接螺栓上，再通过构件与型钢表面的摩擦力将载荷传递到型钢母材上，整体受力路径清晰，在额定载荷下不会出现板材变形或者螺栓滑移的问题，经过受力校核，单组支架可以承载不超过200kg的静载荷，完全可以满足常规管线、小型设备附件、走台支撑等场景的承重需求，如果需要承载更大重量，也可以通过并排加装多组支架的方式提升整体承载能力。

　　实际应用中，这类支架除了用于工业厂房的钢结构管线布设，还可以用于仓储货架的横梁加装、自动化生产线的机架附件固定、设备检修平台的踏板支撑等场景，相比传统的焊接式固定件，装配式的设计大幅降低了现场安装的作业难度，也减少了焊接作业带来的火灾隐患，尤其适合在已经投入使用的厂房内进行改造作业，不需要动用明火即可完成构件安装，符合现有工业场景下的快速改造、装配式施工的需求趋势。

　　建模过程中，严格按照实际加工的工艺要求还原了折弯圆角、孔位倒角、板材厚度等细节，所有特征都具备可加工性，不存在无法落地的理想化设计，结构设计人员可以直接在该模型的基础上调整孔位尺寸、板材厚度或者整体轮廓，适配不同规格的型钢或者不同的承载需求，不需要从零开始建模，可以有效缩短同类结构件的设计周期。
