无螺丝线缆通道固定安装控制台

　　在商用建筑布线、工业厂区线缆敷设、数据中心走线架搭建这类场景里，线缆的有序固定与荷载承载一直是结构设计里容易被忽略却直接影响后期运维的环节，这款无螺丝式控制台正是针对Cablofil线缆通道系统开发的配套固定构件，适配ZF31系列100mm宽度的网格式线槽，解决传统螺丝固定件安装效率低、锈蚀后拆卸困难的痛点。从实际使用场景来看，它同时覆盖两类安装工况：一类是轻型到中等荷载的墙面垂直固定，用来承托沿墙面排布的水平走向线缆槽，单点位额定承载能力达到120daN，足够容纳常规弱电、强电线缆束加上线槽自重的总荷载，不会出现长期使用后构件变形、线槽下坠的问题；另一类是摆动式天花板吊装场景，也就是吊顶内悬空敷设线缆通道时的侧向固定，用来约束线槽的横向摆动，避免通风、设备运行带来的振动让线槽移位，适配的安装段长度覆盖170mm到178mm的常规线槽节距，不需要额外裁切调整就能直接对位安装。

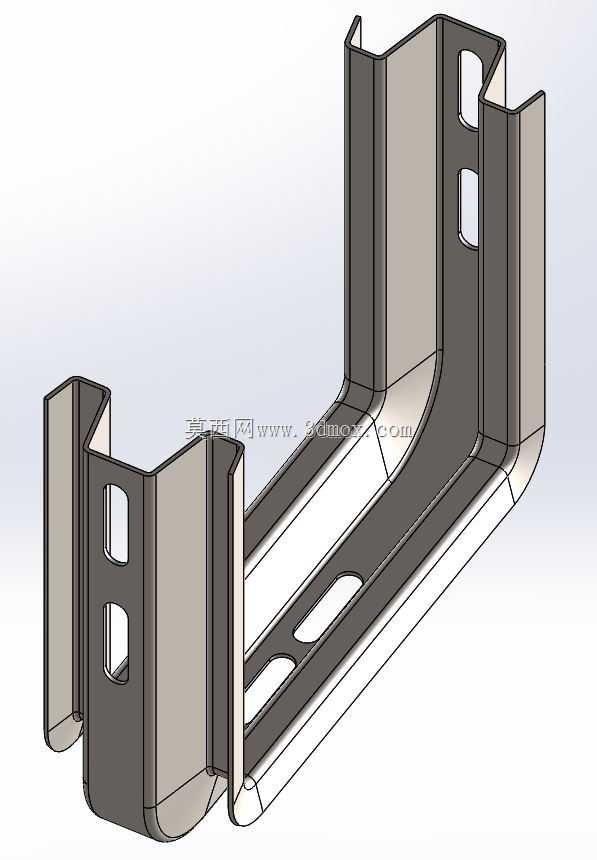

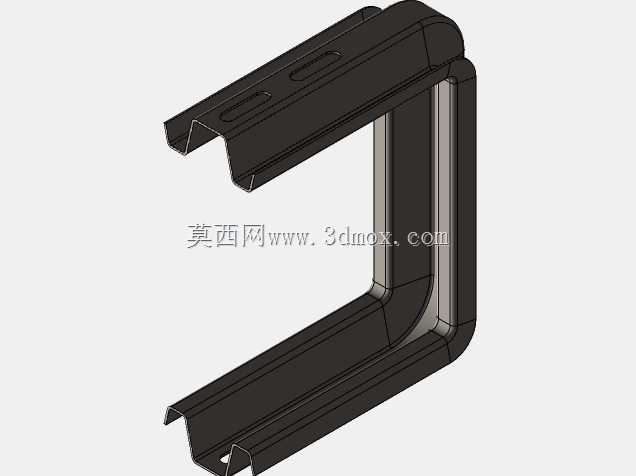

　　从结构设计思路上看，这款构件采用一体化折弯成型的钣金结构，整体呈L型弯折形态，两个垂直的折边分别对应安装基面和线槽贴合面，没有额外的拼接焊点，从根源上减少了应力集中的薄弱点。构件上预留的长圆孔与方孔是核心的功能结构：贴合线槽的折边上的两组方孔，刚好匹配Cablofil线槽自带的卡扣定位点，安装时不需要额外钻孔打螺丝，直接通过线槽自带的卡扣结构就能卡紧固定，单人就能完成对位安装，比传统螺丝固定的效率提升至少60%，也避免了螺丝穿透线槽破坏线缆防护层的风险；贴墙或者贴吊顶基面的折边上的长圆孔，则是用来适配安装基面的膨胀螺栓固定位，长圆孔的设计允许安装时存在±3mm的对位误差，降低现场施工的打孔精度要求，哪怕基面预埋件有小幅偏移也能顺利完成固定，不需要重新打孔破坏建筑结构。

　　构件的边缘全部做了卷边钝化处理，没有尖锐的钣金切口，一方面是避免安装过程中划伤施工人员的手部，另一方面也防止长期使用过程中切口割伤线缆的外绝缘层，消除布线后的安全隐患。表面采用GS标准的防腐处理工艺，能够适应普通室内环境的温湿度变化，哪怕是地下车库、设备夹层这类相对潮湿的安装场景，也不会轻易出现锈蚀剥落的问题，设计使用寿命和建筑布线系统的整体寿命匹配，不需要后期频繁更换维护构件。

　　从安装边界尺寸来看，构件的垂直折边高度刚好贴合100mm宽度线槽的侧边高度，不会突出线槽表面影响后续的线缆敷设或者盖板安装，水平折边的宽度预留了足够的螺栓操作空间，使用常规的M8膨胀螺栓就能完成基面固定，不需要特殊规格的紧固件。在实际选型过程中，需要注意这款构件仅适配100mm宽度的ZF31系列Cablofil线缆通道，不能直接套用在150mm、200mm宽度的线槽上，否则会出现卡接点位不匹配、承载能力不足的问题；如果是重载场景下的大容线量线槽固定，需要选用对应荷载等级的固定构件，不能超荷载使用，避免长期受力出现结构变形。另外在吊装场景使用时，需要保证构件的安装间距不超过1.5米，确保整段线槽的荷载均匀分布到每个固定点上，避免局部荷载过大导致构件变形。

　　很多布线工程的结构设计里，固定件往往被当成辅材随意选型，实际上这类小构件的结构合理性直接决定了整个布线系统的长期稳定性，这款无螺丝控制台的设计刚好抓住了现场安装的实际痛点，通过卡扣式的无螺丝结构降低施工难度，一体化折弯结构保证承载强度，预留的调节孔位降低施工精度要求，不管是新建项目的布线施工，还是老项目的线缆通道改造，都能很好地适配安装需求，减少后期运维的隐患。
