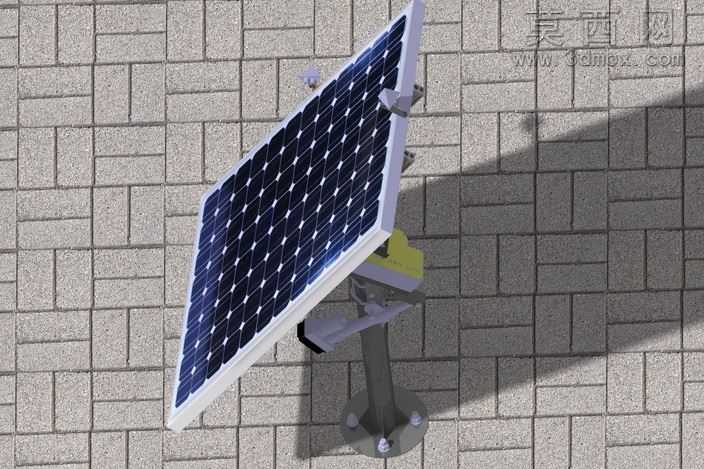

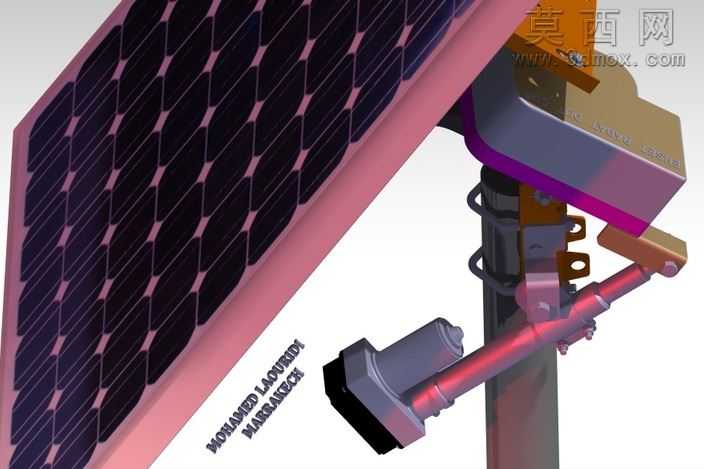

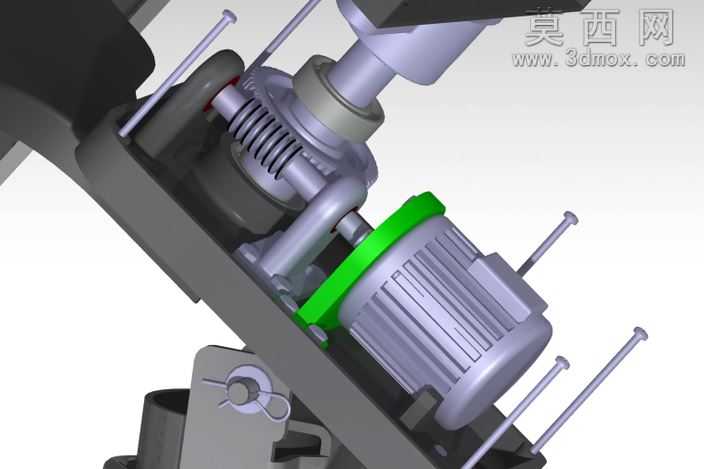

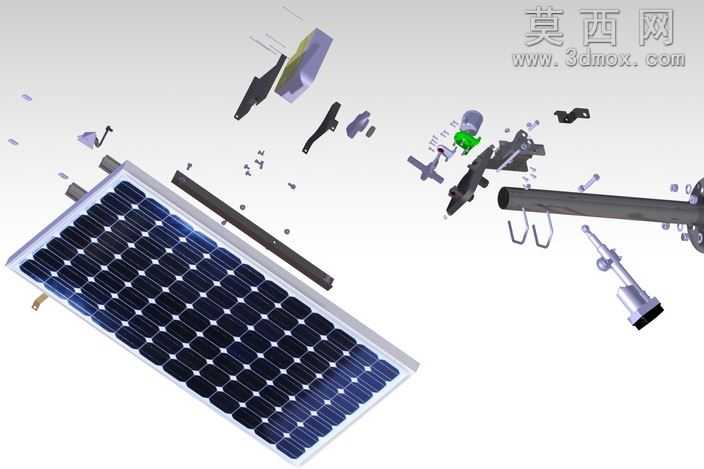

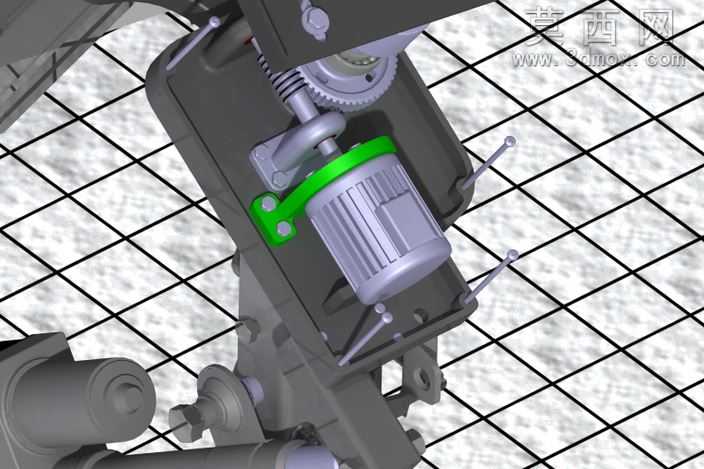

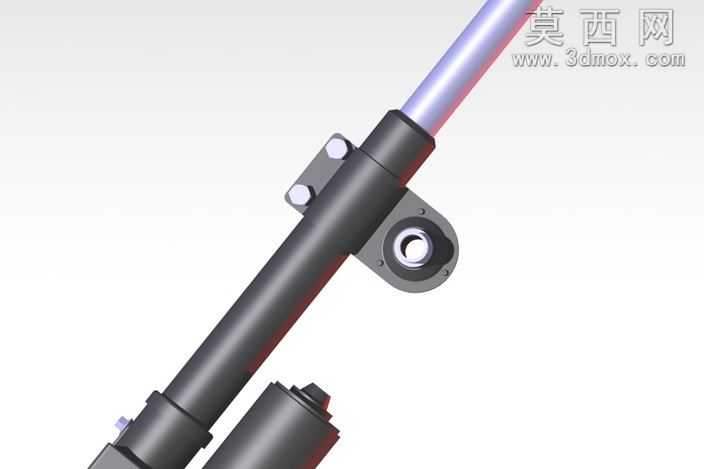

本作品为可追光调节的太阳能光伏跟踪装置三维建模作品，建模过程中首先梳理装置的核心功能逻辑，围绕双轴追光的运动需求搭建整体结构框架，从底部固定基座开始逐步向上完成各部件的建模。底部基座采用带安装孔的法兰式圆盘结构，建模时精准还原安装孔的位置与尺寸，保证基座与安装面的固定适配性；中间支撑立柱采用圆柱金属结构，建模时兼顾承重强度与外观协调性，立柱与上部转动机构的连接部位做了轴孔配合的细节还原，保证转动结构的装配合理性。上部的角度调节机构包含水平回转与俯仰调节两个传动部分，建模时还原了传动连接部位的铰接结构、驱动部件的外形轮廓，清晰展现装置实现方位角、高度角双维度调节的机械原理。光伏板部分严格还原常规晶硅光伏组件的外观特征，表面的电池片栅线、边框的包边结构都做了细致建模，光伏板与俯仰支架的连接压块也做了等比例还原，真实还原实际光伏组件的安装固定方式。材质渲染阶段，光伏板表面设置为带轻微反光的深蓝色晶硅材质，模拟真实光伏组件的玻璃盖板与电池片质感；金属支架、基座、立柱部分赋予磨砂银灰色金属材质，还原镀锌钢材的哑光金属质感；驱动部件的外壳部分设置为工程塑料材质，区分不同部件的材质差异。整体建模过程严格遵循实际光伏跟踪装置的结构比例，各部件之间的装配关系清晰，没有出现结构干涉问题，转动部位的活动间隙也做了合理预留，既保证了模型的外观写实度，也清晰展现了光伏跟踪装置的机械结构与追光调节的实现逻辑，能够直观呈现这类新能源发电辅助装置的构造特点。
