KBVF-23D型变频电动机控制器结构设计

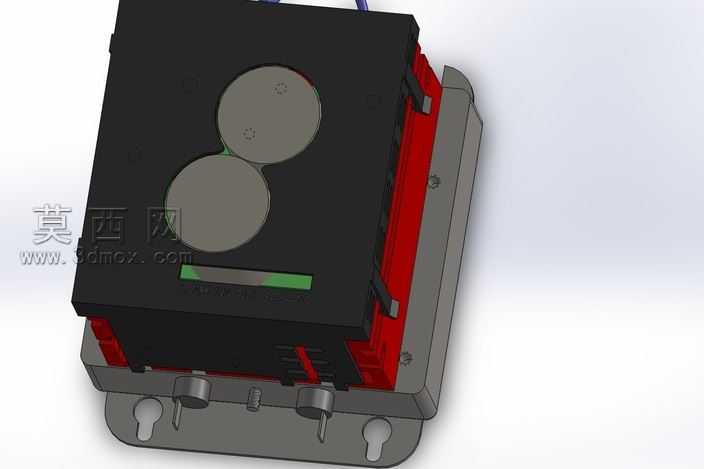

本模型为KBVF-23D系列变频电动机控制器的三维数字化设计成果，建模阶段基于实物测绘的尺寸参数，在三维软件中完成全参数化特征构建，首先搭建底部安装基座的特征结构，基座采用钣金折弯成型的工艺结构设计，预留了对应规格的安装腰型孔，适配不同安装工位的固定需求，安装孔的位置公差、基座壁厚均按照工业电控设备的通用设计标准设定。基座上方的主体壳体分为上下两个装配模块，下部模块为红色绝缘材质的容纳腔体，用于内置变频驱动电路板、接线端子等核心电气元件，腔体侧壁设计了卡扣式装配结构，与上部黑色上盖实现无螺丝快速扣合，同时预留了散热间隙，保障内部元件工作时的空气流通散热。上部黑色上盖表面设计了两个圆形的参数调节旋钮安装位，旋钮下方预留了状态指示条的安装槽，可嵌入运行状态、故障报警的指示标识，上盖边缘做了圆角过渡处理，避免安装调试过程中的锐边划伤。模型装配阶段严格按照实际产品的装配层级进行约束匹配，基座、下部腔体、上部上盖、旋钮、接线端子等零件均添加了正确的装配配合关系，可实现完整的爆炸视图拆解、装配干涉检查，验证各部件的装配合理性。材质渲染阶段针对不同部件的实际材质进行参数调整，基座部分赋予哑光灰色金属材质，还原钣金喷塑的表面质感；下部红色腔体赋予阻燃ABS工程塑料材质，调整漫反射、粗糙度参数匹配塑料外壳的哑光质感；上部黑色上盖赋予哑光黑色工程塑料材质，旋钮部分赋予半哑光灰色塑料材质，接线端子部分赋予金属镀锌材质，通过渲染环境光的调整，完整还原产品的真实外观质感。整体设计围绕变频电动机驱动控制的功能需求展开，在保障内部电气元件容纳空间的前提下，优化了外部装配结构、操作界面的布局，兼顾了安装便捷性、操作易用性与散热性能，可用于产品结构验证、安装场景模拟、教学演示等多种场景。
