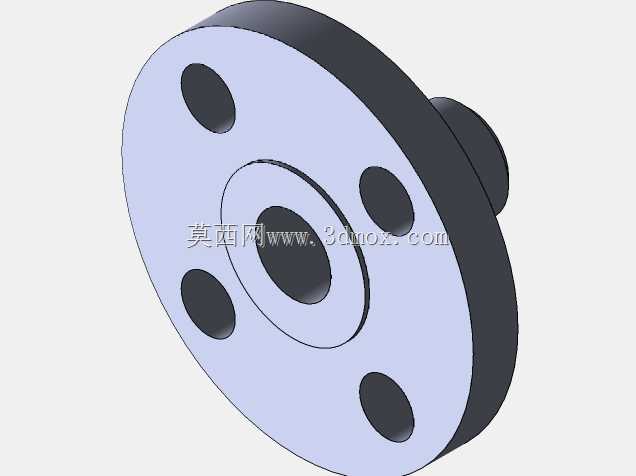

ASME B16.5标准凸面带颈对焊法兰结构

　　在石油化工、电力冶金、市政给排水等涉及压力流体输送的工程场景中，带颈对焊法兰是管路系统里实现管段、阀门、泵体、仪表设备之间刚性密封连接的核心承压部件，这款符合ASME B16.5标准的凸面WNRF法兰，正是针对中高压、温度波动幅度较大的管路工况设计的连接构件。不同于平焊法兰仅靠角焊缝与管道连接的结构，这款带颈对焊法兰的颈部采用圆弧过渡的锥形结构，从法兰盘位置向管道对接端逐渐收窄，对接端的壁厚与待连接管道的壁厚保持一致，安装时需要将法兰颈部与管道端部开坡口后完成全熔透对接焊，这种结构能大幅降低法兰盘与管道连接位置的应力集中系数，让管路运行过程中产生的内压应力、温度形变应力、管线振动载荷可以顺着锥形颈部平滑传递到管段本体，避免应力在焊缝位置堆积造成疲劳开裂，适配Class150到Class2500压力等级的管路工况，能承受持续的高压流体冲击以及周期性的温度变化带来的形变拉扯。

　　从密封结构设计来看，这款法兰采用凸面密封面形式，密封面比法兰盘本体高出1.5-3mm，表面加工有同心圆状或者螺旋状的水线纹路，安装时配合对应压力等级的非金属垫片或者金属缠绕垫片，依靠螺栓预紧力让垫片在凸面密封区域产生均匀的塑性形变，填充密封面的微观加工间隙，阻断流体的渗漏路径。凸面密封结构的优势在于密封接触面积适中，螺栓预紧力不需要像全平面法兰那样分散到整个法兰盘面，能在较低的螺栓扭矩下达到足够的密封比压，同时对中精度更容易控制，不会像凹凸面、榫槽面法兰那样出现密封面错位卡涩的问题，日常检修拆卸也更方便，是中高压管路系统里应用最广泛的密封面形式。

　　法兰盘上的螺栓孔采用跨中均布设计，也就是螺栓孔的中心连线与管路的水平、垂直中心线呈45度夹角排布，这种排布方式能避免管路在竖直或者水平安装时，最下方的螺栓孔位置出现积液残留，减少螺栓腐蚀的概率，同时均布的螺栓能让预紧力更均匀地传递到整个密封面，避免局部预紧力不足导致的垫片压溃或者密封失效。在建模设计过程中，需要严格匹配ASME B16.5标准里的尺寸公差要求：首先要确认法兰的公称通径与对接管道的外径匹配，颈部对接端的内径要与管道内径保持一致，避免焊接完成后管路内部出现台阶，造成流体阻力增大或者介质冲刷焊缝的问题；法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径都要严格对应所选的压力等级，不能出现跨压力等级混用尺寸的情况，否则现场安装时会出现螺栓孔对不上、密封面压合错位的问题；凸面密封面的外径、凸起高度、表面粗糙度也要符合标准要求，粗糙度一般控制在Ra3.2-Ra6.3之间，既能保证垫片有足够的摩擦阻力不会在压力波动时发生移位，又不会因为表面过于粗糙导致垫片无法填充微观间隙造成渗漏。

　　从安装边界来看，这款法兰在管路布置时需要预留足够的操作空间：法兰外侧要预留出螺栓穿装、扭矩扳手操作的空间，一般要保证法兰盘外缘到周边构件的距离不小于螺栓长度加50mm的操作余量，避免现场安装时无法完成螺栓紧固；法兰对接端的管道要提前做好坡口加工，坡口角度一般为30-35度，钝边厚度1-2mm，组对时要保证法兰密封面与管道轴线的垂直度偏差不超过法兰外径的1%，最大偏差不超过2mm，否则螺栓紧固后会出现密封面偏斜，一侧压得过紧导致垫片压溃，另一侧间隙过大导致渗漏。另外在管路系统的应力计算中，这款带颈对焊法兰的颈部刚度远高于平焊法兰，能作为管路的一个刚性支撑点，在进行管线柔性设计时，可以将法兰位置作为位移约束点来核算管线的热膨胀量，避免相邻设备的管嘴承受过大的附加载荷。

　　在实际工程选型中，这款凸面带颈对焊法兰多用于输送易燃易爆、高温高压、有毒有害介质的管路，比如炼油装置的油气输送管线、电厂的高温蒸汽管线、化工装置的腐蚀性介质管线，相比平焊法兰、承插焊法兰，它的焊接质量更容易通过射线探伤、超声波探伤进行检测，能有效保证焊接接头的质量，降低长期运行过程中的泄漏风险。建模时还要注意法兰颈部的过渡圆角尺寸，这个圆角不能过小，否则会在圆角位置形成应力集中点，在反复的压力波动和温度变化下容易产生疲劳裂纹；同时法兰盘背面与颈部连接的位置也要做平滑过渡，避免直角结构造成的应力集中。对于不同压力等级的同通径法兰，除了法兰盘厚度、螺栓孔参数的差异，颈部的锥度和壁厚也会随压力等级升高而增大，建模时不能简单通过拉伸法兰盘厚度来适配高压力等级，要同步调整颈部的结构尺寸，保证结构的刚度和强度符合承压要求。
