立式支腿结构化工物料存储罐体

　　在精细化工、医药中间体生产以及小批量特种化学品制备的车间场景中，这类立式支腿结构的存储罐体是流程衔接里的核心静设备之一，它既可以作为反应工序前的原料暂存缓冲单元，也能承担成品灌装前的静置缓存功能，部分带夹套改型的同结构罐体还可完成简单的恒温存储工序，适配常压或微正压的物料存储工况，避免易挥发、易沉降的化工物料在中转过程中出现性质变化。从结构设计逻辑来看，罐体主体采用等径直筒段搭配平焊法兰式上盖的结构，上盖法兰沿周布均匀的螺栓孔，可匹配盲板盖或者带搅拌、测温测压组件的功能端盖，用户可根据实际工艺需求灵活更换上盖配置，无需改动罐体主体结构，大幅提升了设备的场景适配性。

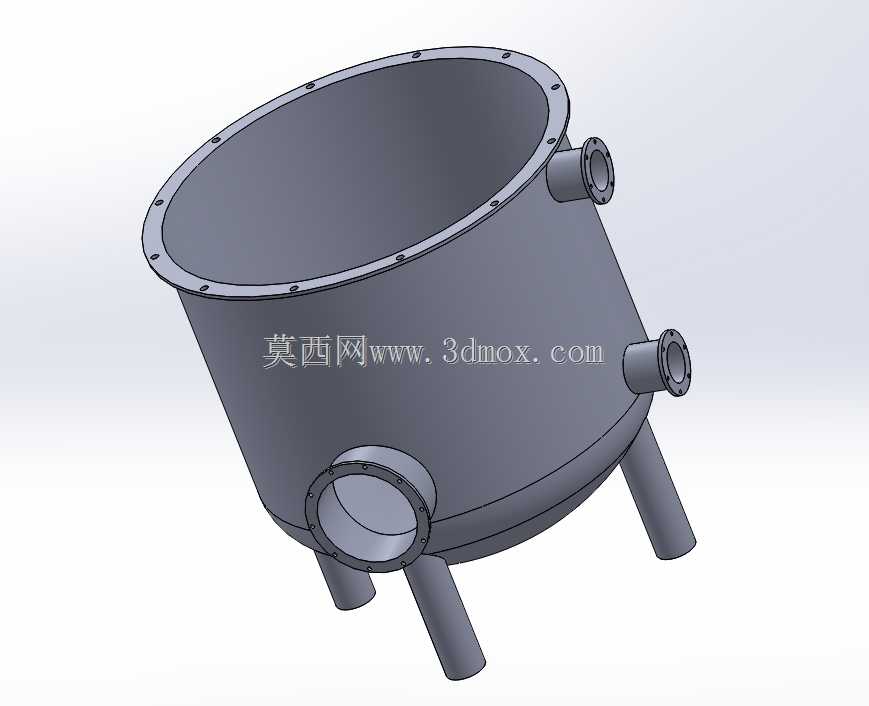

　　筒身侧面的三个接口采用差异化口径设计，其中侧下方大口径法兰接口用于物料的排空与检修清理，停机维护时可通过该接口彻底清空罐内残留物料，也能接入清洗装置完成内壁CIP清洗作业；筒身中部与上部的两个小口径法兰接口，分别可作为进料口、溢流口或者排气口使用，接口均采用凸面带颈法兰结构，对接时密封性能可靠，可耐受常规化工介质的轻微腐蚀，法兰端面的加工精度满足管路对接的同轴度要求，减少现场安装时的配管调整工作量。

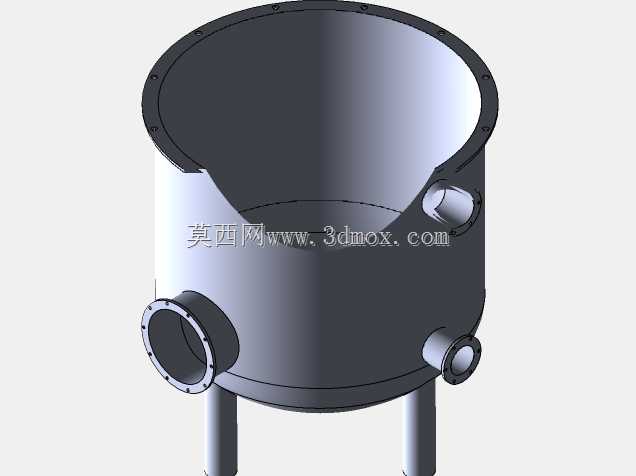

　　底部的三根支腿采用等角度圆周分布设计，支腿与筒身外壁采用焊接式连接，连接处做了圆弧过渡补强，避免长期承重出现应力集中开裂的问题，支腿的长度预留了足够的底部操作空间，可在罐体下方安装底阀、出料泵等配套组件，同时支腿底端可通过膨胀螺栓与车间地面固定，抵消物料进出时的冲击力，避免罐体出现偏移晃动。建模过程中严格遵循化工静设备的设计规范，筒身壁厚、法兰厚度、支腿截面尺寸均参考同容积常压罐体的通用参数设置，所有法兰的螺栓孔位置、接口中心高度都按照行业常用配管标准预留，确保模型导入工程装配环境后可直接对接管路组件，无需二次调整接口位置。

　　外形尺寸方面，该罐体的直筒段直径与高度比例适配中小批量物料存储需求，整体占地尺寸紧凑，可放置于车间二层操作平台或者地面预留的设备空位，支腿的安装跨距满足常规设备基础的浇筑尺寸要求，现场安装时无需额外制作大型安装基座，降低基建配套成本。筒身内壁做了光滑过渡处理，没有突兀的结构凸起，可减少物料挂壁残留，尤其适合存储有一定粘度的浆料类化工物料，降低物料残留带来的交叉污染风险。不同于大型立式储罐的现场焊接制作模式，该结构的罐体可在车间完成整体预制加工，运输到现场后仅需完成管路对接与支腿固定即可投入使用，安装周期短，后期维护时也可整体吊装移位，适配产能调整时的车间布局变动需求。在建模细节上，所有焊接位置都预留了合理的焊角结构，法兰密封面的水线结构也做了还原，结构工程师在做产线布局设计时，可直接调用该模型完成管路排布、操作空间校验等工作，也可基于该基础模型改型为带夹套的加热保温罐体、带内盘管的冷却罐体等衍生结构，缩短非标化工设备的设计建模周期。
