该刚性法兰联轴器主要用于两根同轴布置传动轴之间的扭矩传递,在泵组、输送辊道、中小型减速机组、风机传动链以及常规工业设备的轴系对接场景中十分常见。其结构采用两个带法兰盘的半联轴器分别套装在主动轴与从动轴端,依靠法兰端面之间的紧密贴合形成刚性联接,工作过程中两轴不允许出现明显相对偏移,因此对安装时的同轴度找正有明确要求。

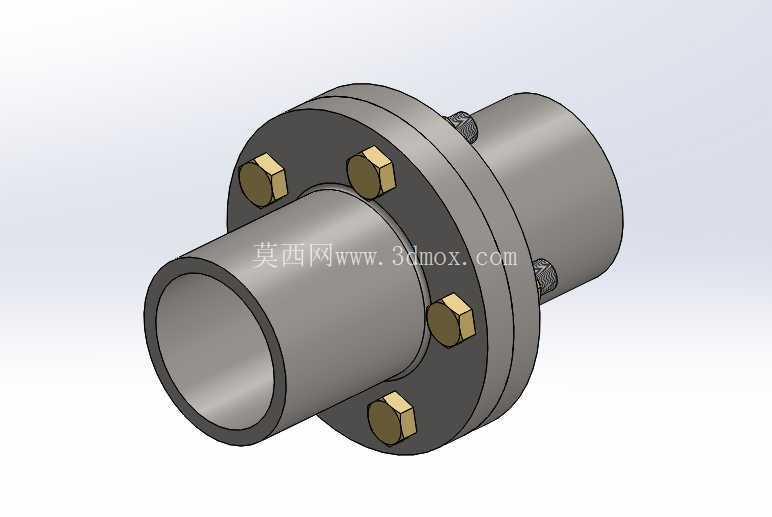

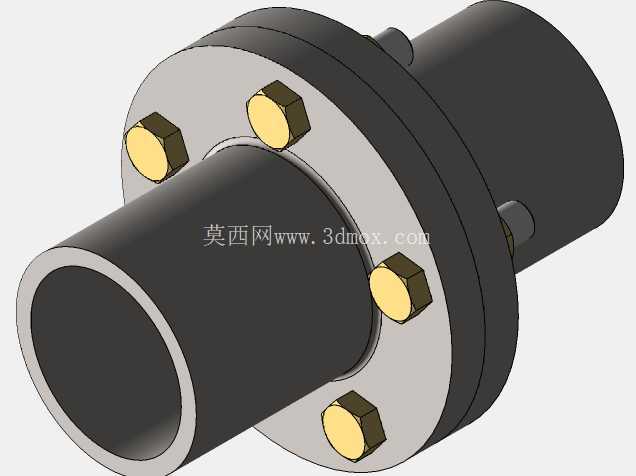

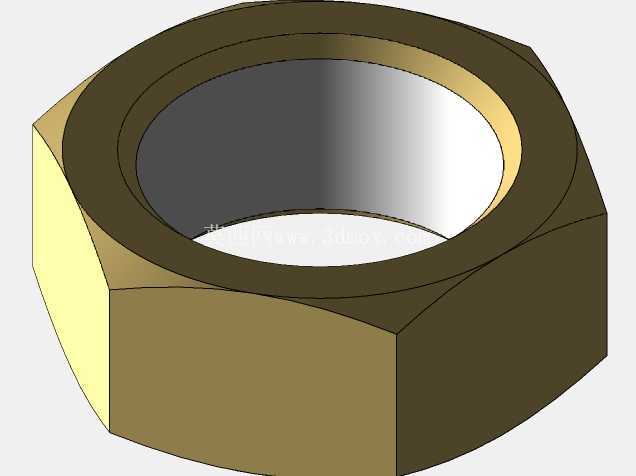

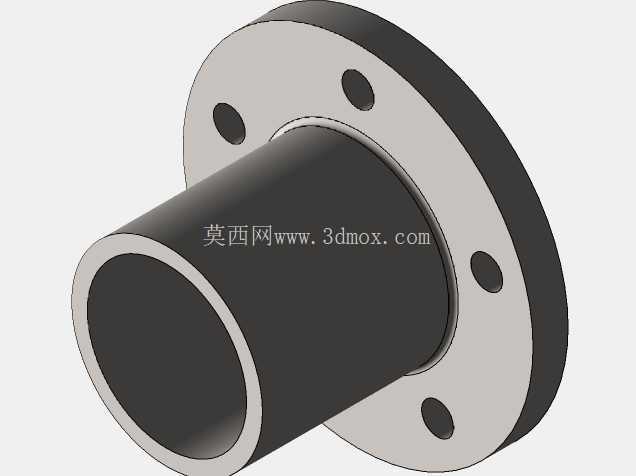

从三维结构来看,两个半联轴器均由轴套段和法兰盘段一体构成:轴套段为空心圆柱,内孔用于穿过待联接的轴,实际设计中可根据轴径设置键槽,通过平键承担周向扭矩传递;法兰盘沿圆周均匀布置螺栓孔,孔位数量与分布圆直径按传递载荷匹配。图中法兰周向可见六组六角头螺栓与螺母,螺栓穿过两侧法兰对应孔位后锁紧,使两个法兰端面压紧。扭矩在工作时一方面通过接合面之间的摩擦力传递,另一方面由螺栓受剪以及键联接共同承载,这种结构承载能力强、传动无间隙、转速稳定性好,适合中低速、大扭矩且轴系对中条件较好的场合。
建模时先分别构建左右半联轴器本体:以旋转特征生成轴套外圆、内孔及法兰盘轮廓,再在法兰端面上按圆周阵列生成通孔;随后单独建立六角头螺栓、六角螺母标准件模型,按照孔位进行圆周阵列装配,保证螺栓轴线与法兰端面垂直、螺母贴合面完整接触。装配体中需体现轴套与轴的配合关系、法兰接合面的贴合状态以及紧固件的装配位置,各零件之间的干涉检查要重点核对螺栓穿入孔后的间隙、螺母拧紧后与法兰面的贴合情况,避免出现螺纹件与孔壁干涉。
外形与安装边界方面,联轴器的最大径向尺寸由法兰盘外径决定,轴向总长度为两侧轴套伸入长度加上法兰盘贴合后的厚度;设备布局时需要在法兰圆周外侧预留扳手空间,用于螺栓穿装与拧紧操作,径向操作间隙通常要大于螺母对边尺寸加上扳手活动量。轴向方向要考虑轴端伸入轴套的长度,保证轴肩或轴端挡圈能够对半联轴器形成轴向定位,防止运转中出现窜动。安装时先将两个半联轴器分别固定在两根轴端,通过百分表找正法兰端面的平行度与外圆的径向跳动,控制角向偏差和径向偏差在允许范围内,再穿入螺栓并按对角顺序分次拧紧,使法兰面受力均匀。
这类联轴器不具备补偿偏移和缓冲减振能力,若轴系对中不良,运行中会在螺栓、轴和轴承上产生附加弯矩,加剧紧固件疲劳与轴承磨损,因此选型时要核算额定扭矩、最高转速、轴径范围以及螺栓强度等级。三维模型完整保留了半联轴器、螺栓、螺母的装配关系,可直接用于轴系布局校核、安装空间检查、紧固件规格确认以及传动方案演示,帮助设计人员在设备总图阶段判断联轴器与周边罩壳、轴承座、基础之间的位置关系,也可作为刚性联接结构的教学与测绘参考。
