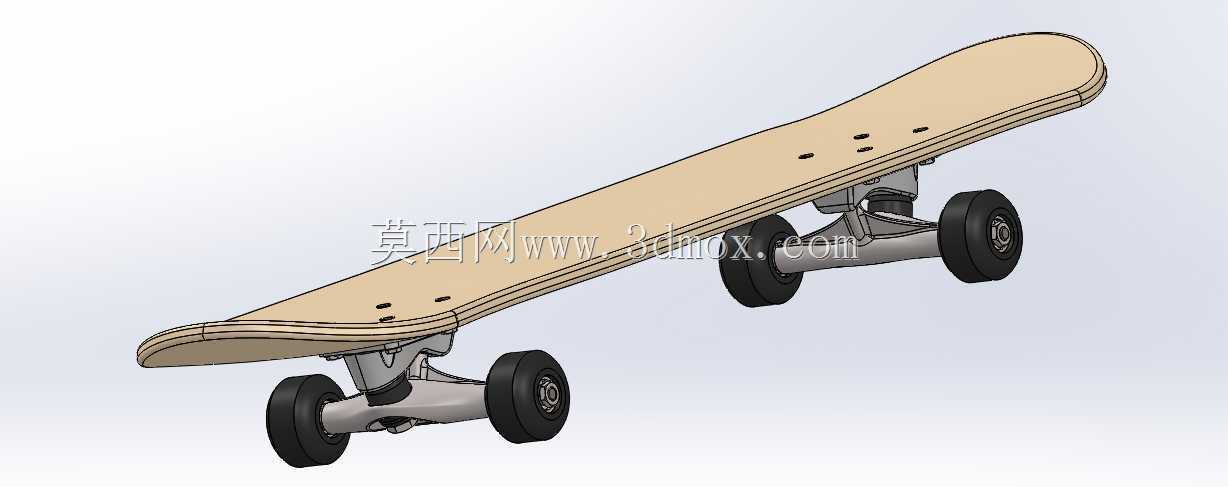

双翘滑板全套组件结构设计方案

　　这套滑板三维结构完整覆盖板面、转向支架、轮组、连接紧固件所有层级的零件与装配关系，可直接用于运动器材研发阶段的结构验证、开模前的干涉检查，也能作为休闲代步装备设计的参考基准。从实际使用场景来看，这类双翘结构的滑板既可以满足日常短距离通勤代步的轻量化需求，也能适配街式滑板动作练习的强度要求，不同使用场景对结构的载荷要求存在明显差异，建模阶段已经针对不同受力位置做了对应的结构强化处理。

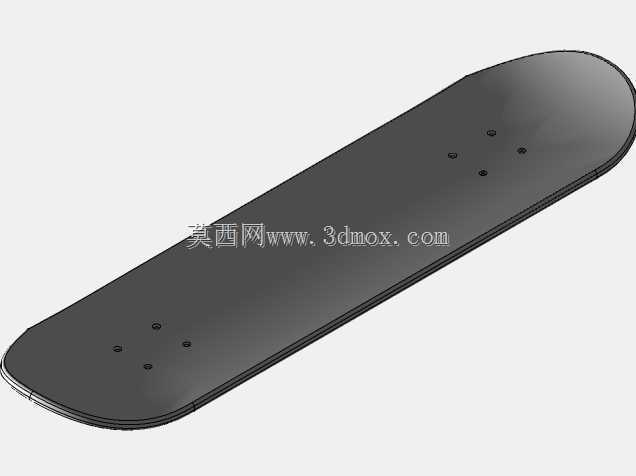

　　板面部分采用常规双翘板的轮廓设计，板头板尾设置对称的上翘弧度，方便使用者完成板头板尾点地的动作，板面主体采用层压结构的等效建模，表面预留的安装孔位严格匹配支架的安装孔距，孔位周边做了局部加厚处理，避免反复受力后出现孔位开裂的问题。板面的宽度、长度以及脚窝深度都参考了主流成人滑板的尺寸参数，边缘做了圆弧过渡处理，既可以减少使用过程中的磕碰损伤，也能提升脚感的贴合度，板面与支架连接的位置预留了垫片安装空间，避免金属支架直接摩擦板面造成层压结构分层。

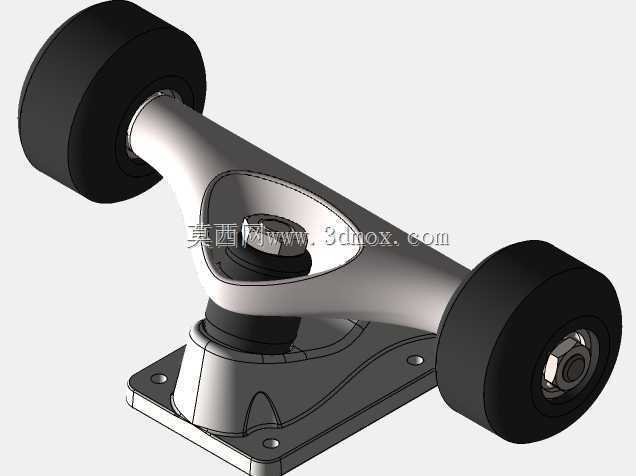

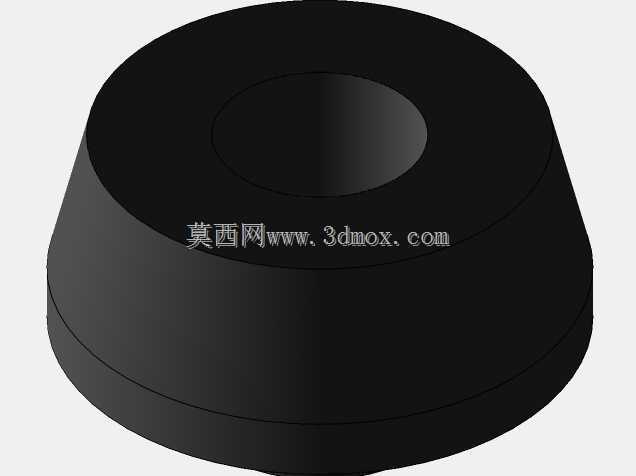

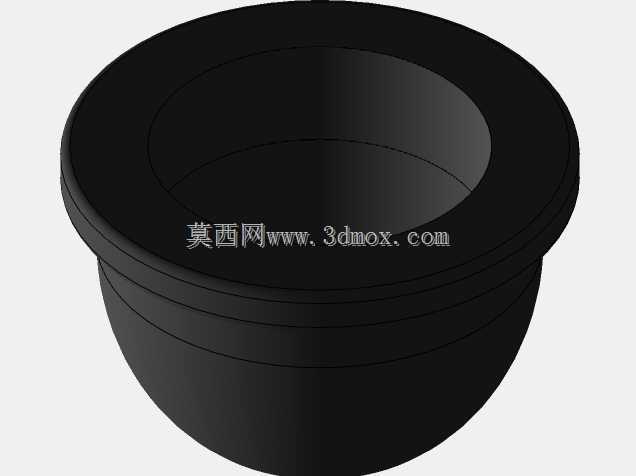

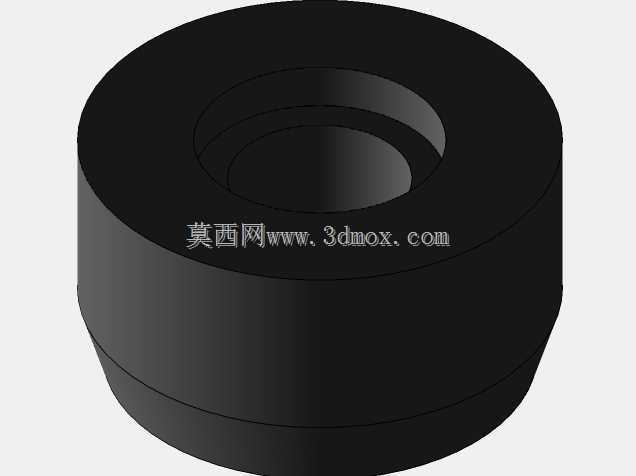

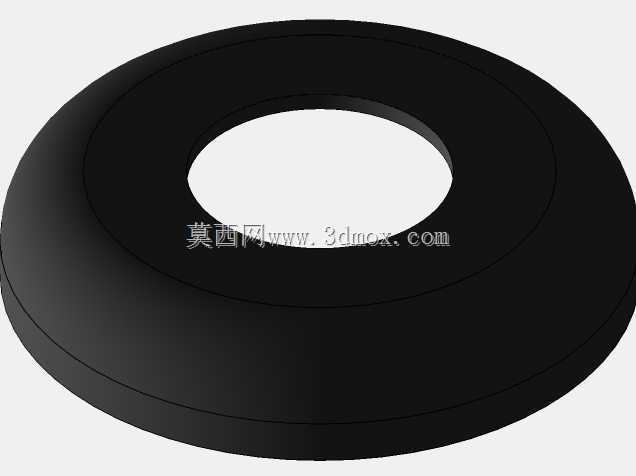

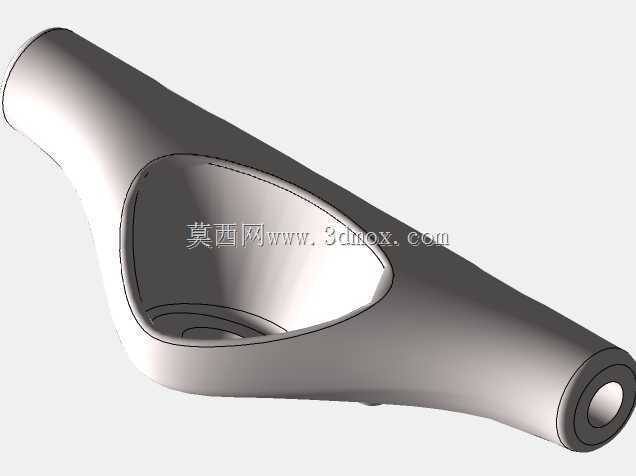

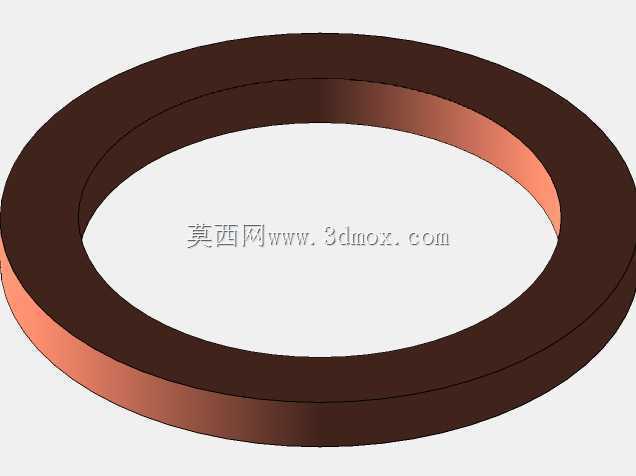

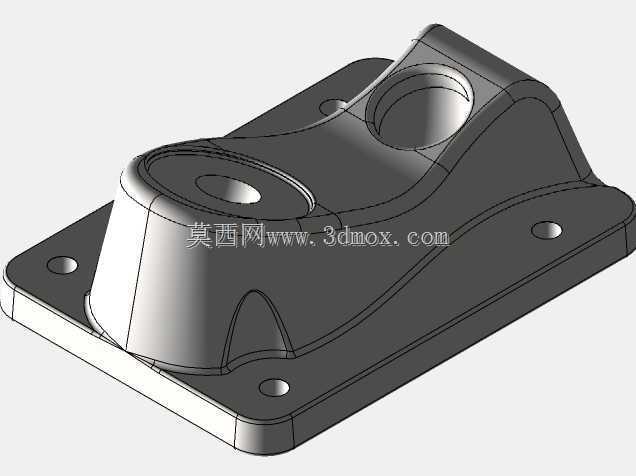

　　转向支架也就是滑板桥的部分是整套结构的核心功能部件，建模时还原了主销、PU垫、桥座、挂杆的完整装配关系，桥座通过紧固件与板面固定，挂杆通过主销与桥座连接，中间的PU弹性件可以实现转向过程中的自适应复位，转向角度的限位结构也做了完整还原，避免转向角度过大造成侧翻风险。支架的挂杆两端设置了轮轴安装位，轮轴的同轴度、轮距参数都经过校核，保证四个轮子安装后可以保持水平接地，不会出现偏磨的问题，支架的金属部分做了等强度的结构设计，在保证支撑强度的前提下尽可能减少冗余材料，控制整体重量。

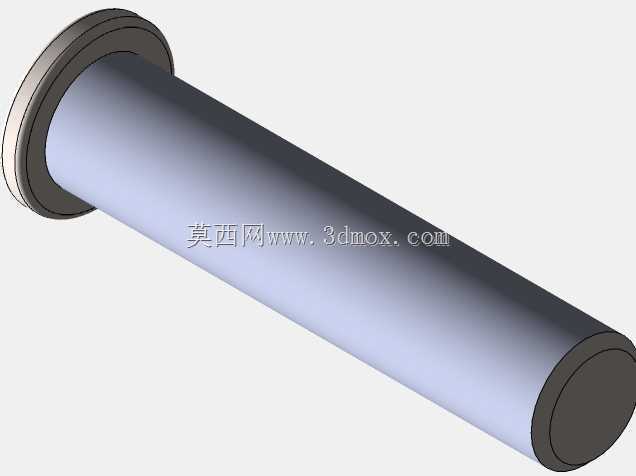

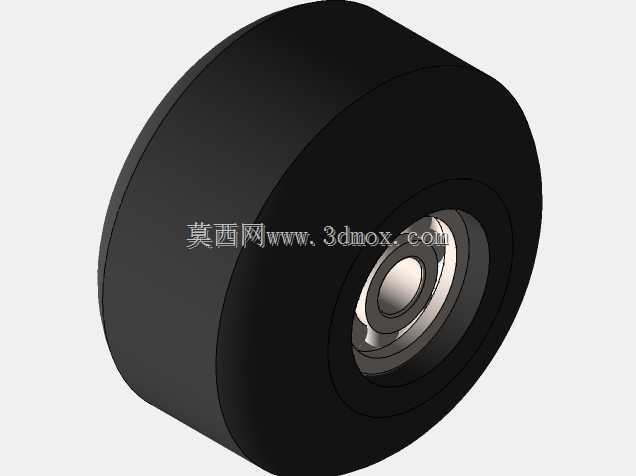

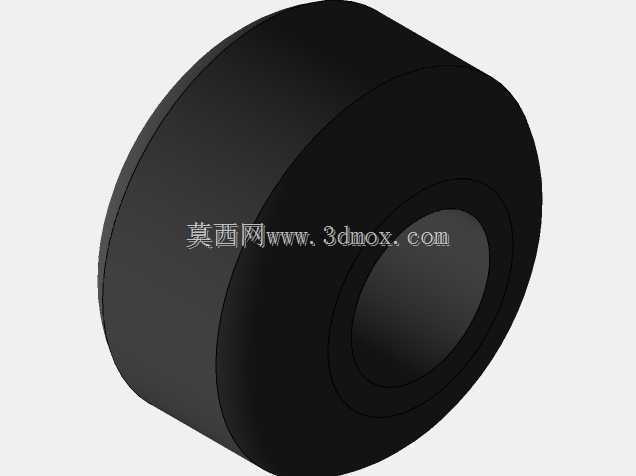

　　轮组部分包含轮子与轴承的装配结构，轮子采用高弹性聚氨酯材料的等效结构设计，轮面做了适当的弧度处理，既可以保证直线滑行的稳定性，也能在转向时提供足够的侧向抓地力，轮子中心的轴承安装位严格匹配标准滑板轴承的尺寸，轴承与轮轴之间的配合间隙按照运动器材的公差要求设置，既保证转动顺滑，也不会出现旷量过大的问题。轮组与支架之间预留了足够的跳动空间，避免滑行过程中轮子碰到板面或者支架造成卡滞。

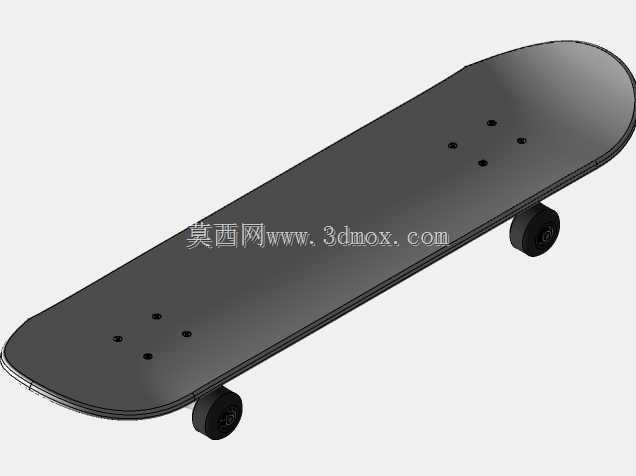

　　整套模型的装配关系完全按照实际生产的装配流程搭建，所有连接位置的紧固件都做了还原，不存在干涉问题，安装边界清晰：板面安装孔的孔距、支架的安装高度、轮组的直径、整体的离地间隙都符合常规滑板的设计规范，不需要额外调整就可以直接导出工程图用于打样验证。针对不同使用场景的载荷要求，建模时也预留了参数调整的空间，比如可以通过调整PU垫的硬度参数适配不同体重的使用者，调整轮子的硬度适配不同的路面场景，调整板面的厚度适配不同的强度需求。

　　从结构设计的角度来看，这套模型没有做过度的简化，所有影响装配和使用性能的细节都有体现，比如支架上的锁紧螺母槽位、板面的防滑层安装基准、轮子的动平衡基准都做了对应的标注参考，对于刚接触运动器材结构设计的工程师来说，可以通过这套模型理解轮式代步工具的转向逻辑、载荷传递路径、不同材料部件之间的连接方式，也可以基于这套基础结构改型设计不同尺寸的儿童滑板、长板或者陆地冲浪板结构，只需要调整板面轮廓、支架角度、轮组参数就可以适配不同的产品需求。
