移动式简易液压起重吊机结构设计

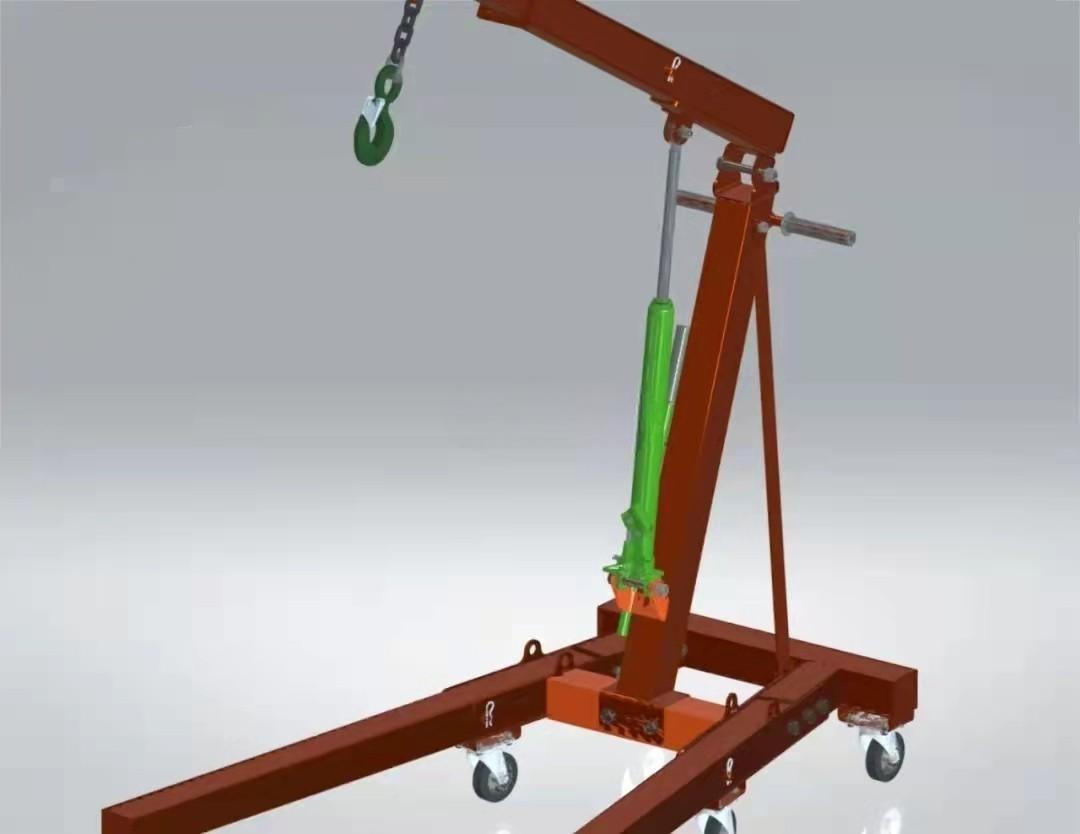

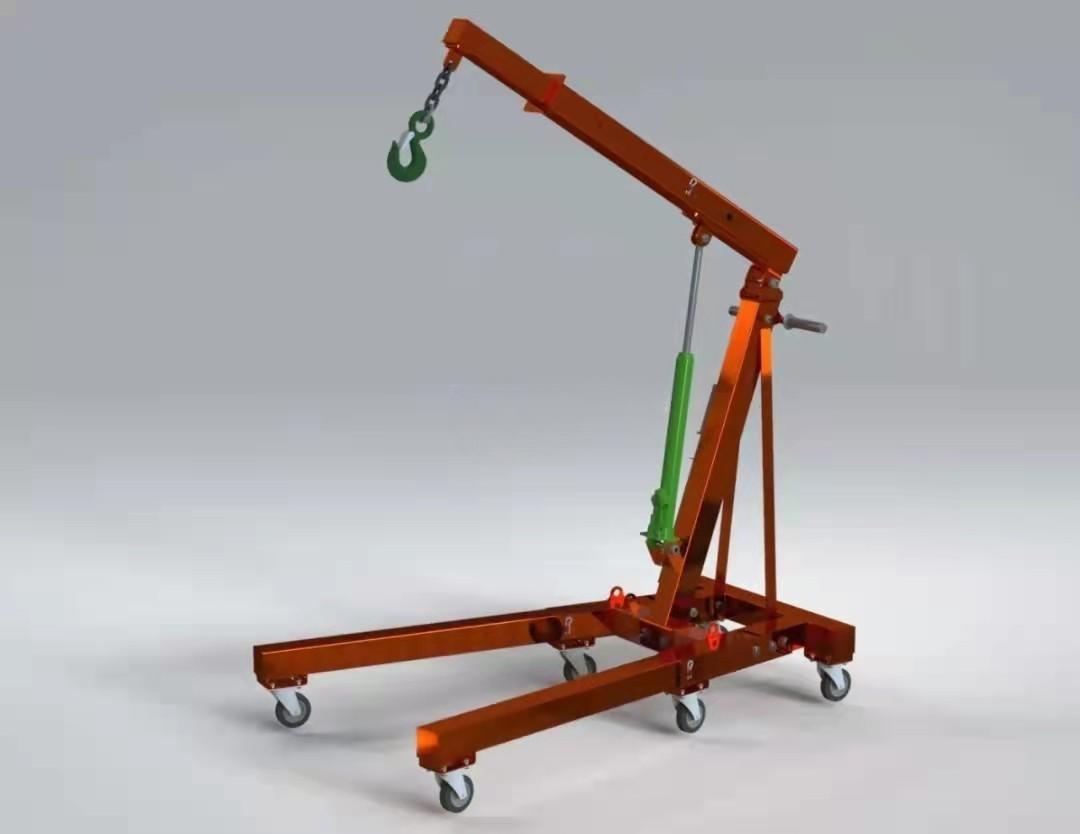

　　这款移动式简易液压起重设备，主要面向机加工车间、汽修维保站点、小型仓储区域的零散重物吊装转运场景，解决固定航吊覆盖盲区、大吨位叉车无法进入狭窄作业面的重物移位痛点，常见于发动机总成拆装、重型模具工位转移、机床重型附件更换这类作业环节，额定作业载荷覆盖车间常见的0.5t到2t区间的重物垂直起升与短距离水平转运需求。从结构设计逻辑来看，整机采用下宽上窄的三角稳定支撑架构，底部为矩形焊接式底盘框架，框架四角配置带刹车的聚氨酯脚轮，单轮静载荷匹配整机满载时的轮压分配，底盘框架预留的横向跨距能保证吊臂伸至最大作业半径时，整机抗倾覆稳定系数满足起重设备安全规范要求，底盘前端的支撑腿在满载起吊时可贴合地面分散载荷，避免脚轮受载过大出现变形。起升执行单元采用单作用手动液压油缸，油缸缸筒铰接在底盘中部的加强安装座上，活塞杆端部与吊臂中段的铰接座连接，通过手动压动操作杆驱动油缸伸收，带动吊臂绕后支点完成俯仰动作实现重物起升下降，油缸内置的液压锁能在任意起升高度锁止活塞杆位置，避免作业过程中重物意外下坠，泄压阀集成在油缸操作端，手动扳动即可控制重物平稳下降，下降速度可通过泄压阀开度精准控制，适配精密部件吊装的对位需求。

　　吊臂采用变截面箱型焊接结构，从根部铰接点到前端吊点位置做了渐变壁厚处理，根部受弯矩最大区域采用加厚钢板焊接，前端吊点区域预留了吊钩挂接的铰接孔位，吊臂侧面设置的等距调节孔位，可根据作业需求调整吊臂的有效作业半径，不同半径对应匹配的额定起重量做了明确的载荷梯度设计，避免超载作业。操作端设置在整机后侧的扶手位置，扶手高度匹配成年操作人员站立作业的人机工程尺寸，液压操作杆布置在扶手旁侧，操作人员站在整机后侧即可同时完成脚轮解锁移动、液压起升泄压操作，作业时无需靠近吊重区域，保障操作安全。

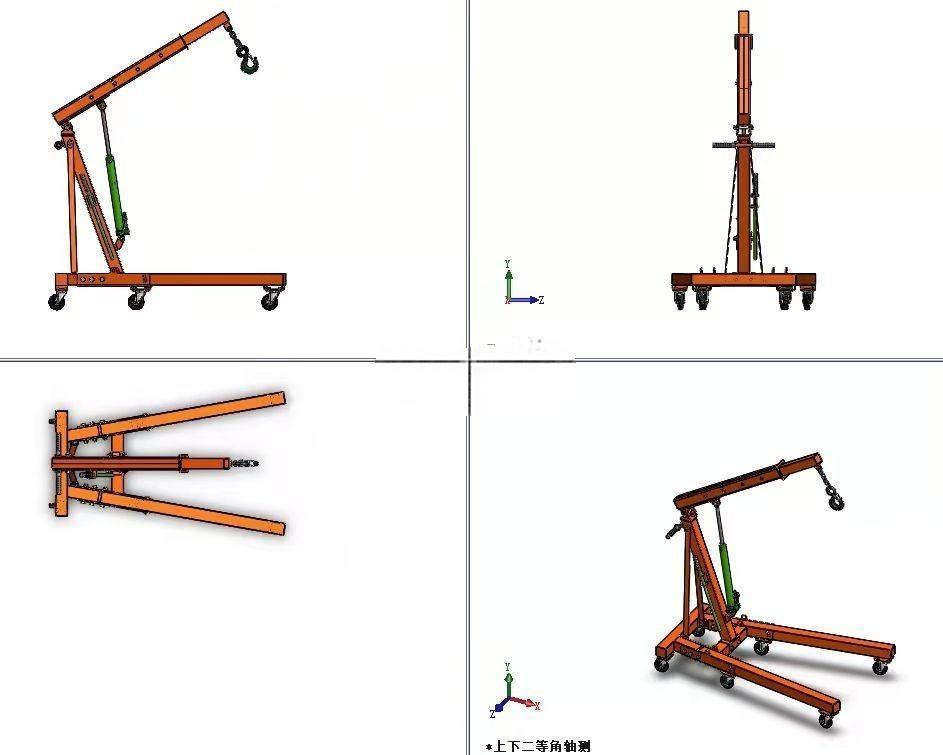

　　从安装边界尺寸来看，整机收拢状态下的长度控制在1.8m以内，宽度控制在1m以内，最低起升高度时整机高度不超过1.6m，能顺利通过常规车间的标准防火门、电梯轿厢，适配狭窄通道的通行需求；吊臂最大仰角时的最大起升高度可达2.5m，最大作业半径可达1.2m，能覆盖常规工位的重物吊装高度需求，比如从地面吊取重物放置到1.2m高度的工作台、从车辆引擎舱内吊出发动机总成这类常规作业场景都能覆盖。

　　结构细节上，所有铰接位置都采用带润滑槽的销轴连接，销轴端部设置开口销防脱，日常维护时只需定期向铰接点加注润滑脂即可保证转动顺畅，焊接位置都做了去应力处理，避免长期受载出现焊缝开裂问题，底盘框架表面做了喷塑防锈处理，适配车间多油污、多切削液的作业环境，避免长期使用出现结构锈蚀。这款设备相比固定式起重设备，无需提前铺设轨道、安装固定基础，到货后只需将脚轮、吊臂、油缸组装完成即可投入使用，转场灵活，对于没有条件安装大型起重设备的小型加工车间、个体汽修门店来说，能以极低的成本解决零散重物的吊装转运问题，作业时仅需单人即可完成全部操作，无需额外辅助人员，作业效率远高于人工抬运、撬棍移位的传统作业方式，同时也避免了人工搬运重型工件时的砸伤、扭伤安全隐患。
