立式工业流体输送离心泵结构设计

　　该立式泵结构主要面向工业流体输送场景设计，可适配化工流程、市政给排水、工业循环水系统等多类工况的介质输送需求，核心作用是为管路内的流体提供稳定压头，克服管路沿程阻力与位差，实现介质从低位到高位、从低压端到高压端的定向输送。从结构设计逻辑来看，整体采用立式集成布局，将驱动单元、传动支撑单元、过流泵体单元沿垂直方向集成安装在共用底座上，相比卧式同参数泵型，大幅缩减了水平方向的安装占地空间，尤其适合安装空间局促、现场水平预留尺寸不足的工业现场，比如厂房内管廊下方、设备夹层的配套泵位，或是集成式流体处理撬装模块内的泵组布置。

　　过流部件的设计充分考虑了介质输送的效率与运行稳定性，泵壳采用蜗壳式流道结构，流道截面沿叶轮旋转方向逐步扩大，能够将叶轮输出的流体动压平稳转换为静压，减少流道内的涡流损失与水力冲击；叶轮采用闭式结构设计，前后盖板与叶片一体成型，适配清洁无大颗粒杂质的流体输送，叶片的型线经过曲率优化，在保证额定流量下压头满足要求的同时，降低叶片入口处的介质冲击角度，减少气蚀发生的概率，延长过流部件的实际使用寿命。传动支撑部分采用独立的轴承座结构，将驱动端的径向与轴向载荷通过轴承组传递到支撑立板与底座上，避免泵轴运行过程中出现挠曲变形，支撑立板采用加厚钢板焊接后去应力处理，保证长期运行下的结构刚度，不会因为泵组振动出现焊缝开裂或者连接螺栓松动的问题。

　　安装边界方面，共用底座采用型钢焊接框架结构，底座上预留了与基础预埋螺栓匹配的安装孔位，孔位间距按照通用工业泵安装规范设计，可直接适配多数现有泵位的基础尺寸，无需对现场基础进行大规模改造；泵组的进出口法兰采用标准压力等级的法兰接口，法兰密封面形式、螺栓孔分布尺寸均符合通用管路连接标准，可直接与同管径的工业管路对接，不需要额外配置过渡转接件。驱动单元与泵轴之间采用联轴器直连传动，传动效率高，日常维护时只需拆开联轴器连接螺栓即可分离驱动电机与泵体，无需拆卸整个管路系统，大幅降低后期检修的工作量。

　　从实际运行的适配性来看，该结构的立式泵可根据输送介质的特性更换过流部件材质，比如输送腐蚀性介质时可将泵壳、叶轮更换为耐腐蚀合金材质，输送高温介质时可在密封腔位置增加冷却结构，适配不同工况的个性化需求。泵体的密封结构采用集装式机械密封设计，相比传统填料密封，泄漏量更低，运行过程中不需要频繁调整密封压盖，减少日常维护的频次；密封腔的结构设计预留了冲洗接口，可根据需要接入外接冲洗液，避免介质中的微小颗粒进入密封摩擦副，延长机械密封的使用寿命。

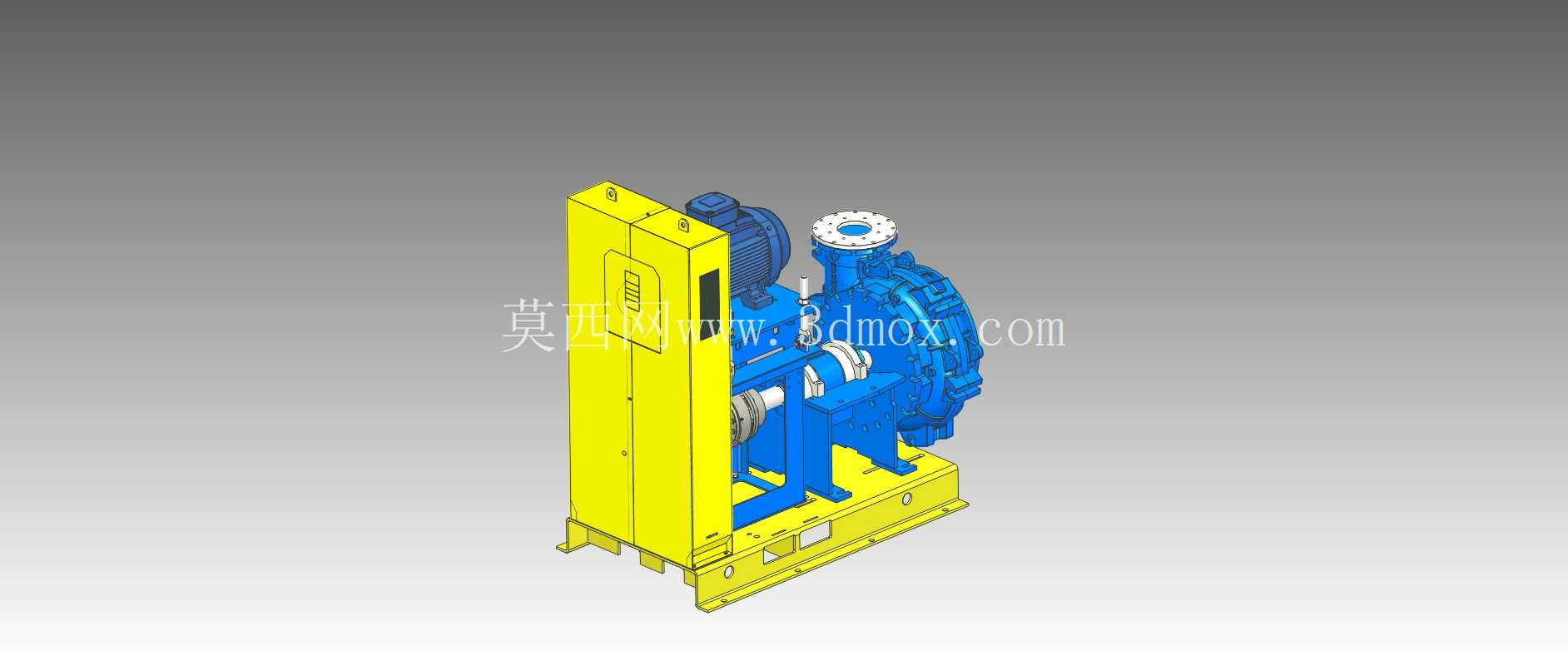

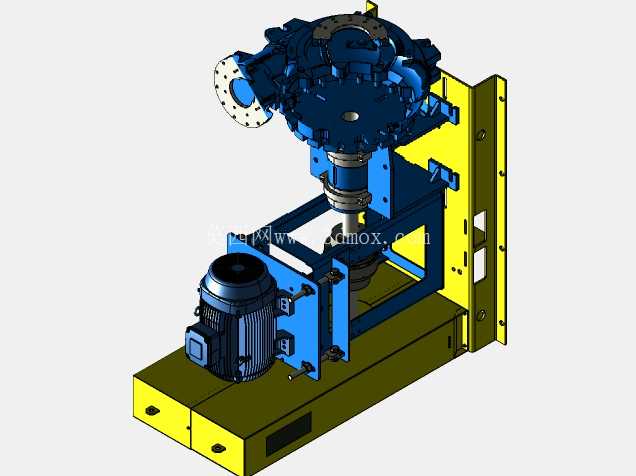

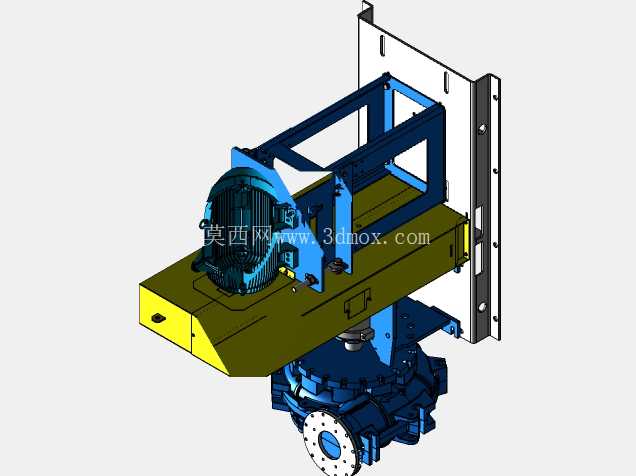

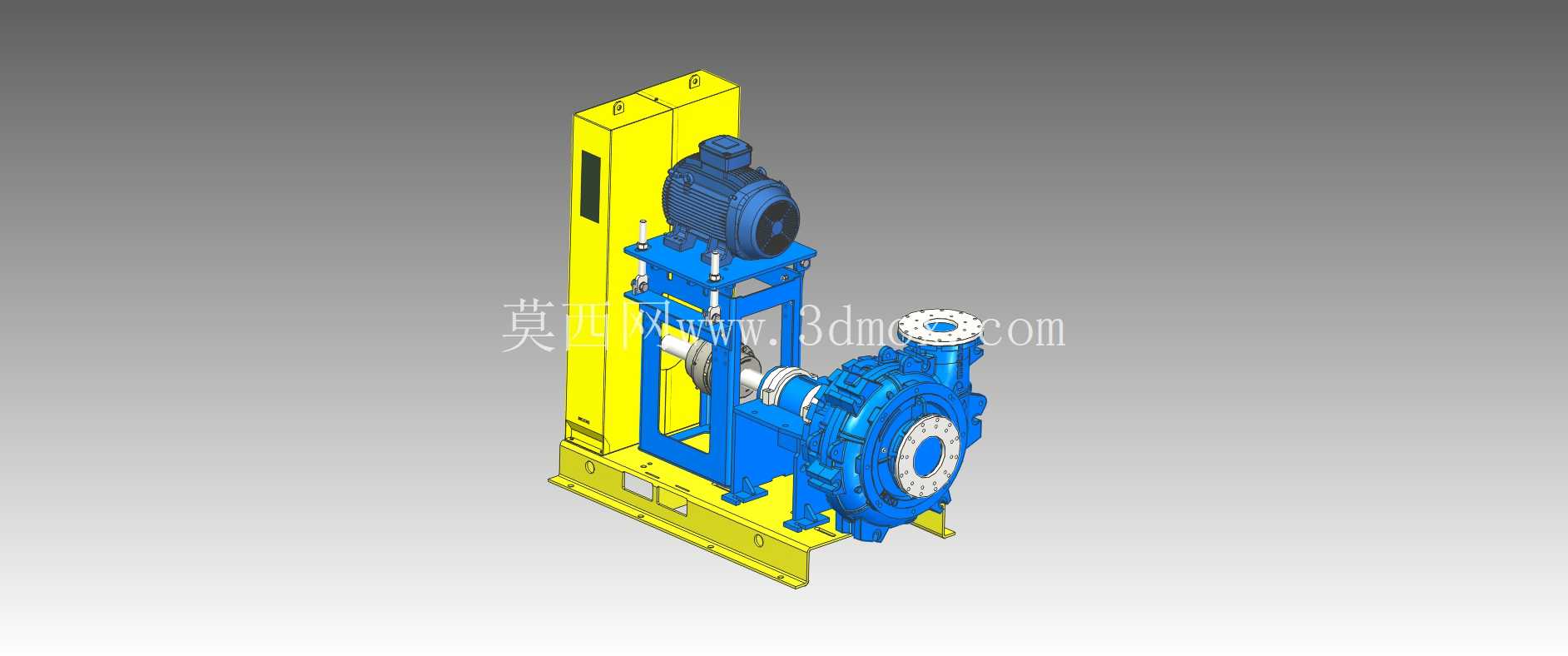

　　整体结构的三维建模过程中，所有零部件的配合尺寸均按照机械设计公差要求进行匹配，转动部件与静止部件之间预留了足够的安全间隙，避免运行过程中出现动静摩擦；底座的筋板布置经过刚度校核，在泵组满负荷运行时，底座的最大变形量控制在允许范围内，不会因为变形导致泵轴与电机轴的对中精度超差，保证泵组长期运行的振动值在标准允许区间内。对于结构设计从业者来说，该模型可作为立式泵结构布局的参考范本，理解立式泵各部件的空间位置关系、安装接口的设计逻辑，以及支撑结构的刚度优化思路；对于设备选型人员来说，可通过该模型直观了解立式泵的外部轮廓尺寸、安装点位分布，提前核对现场安装空间是否满足要求，管路接口位置是否与现有管路走向匹配，减少选型阶段的尺寸核对误差。
