卧式沃曼矿浆输送离心泵机组结构

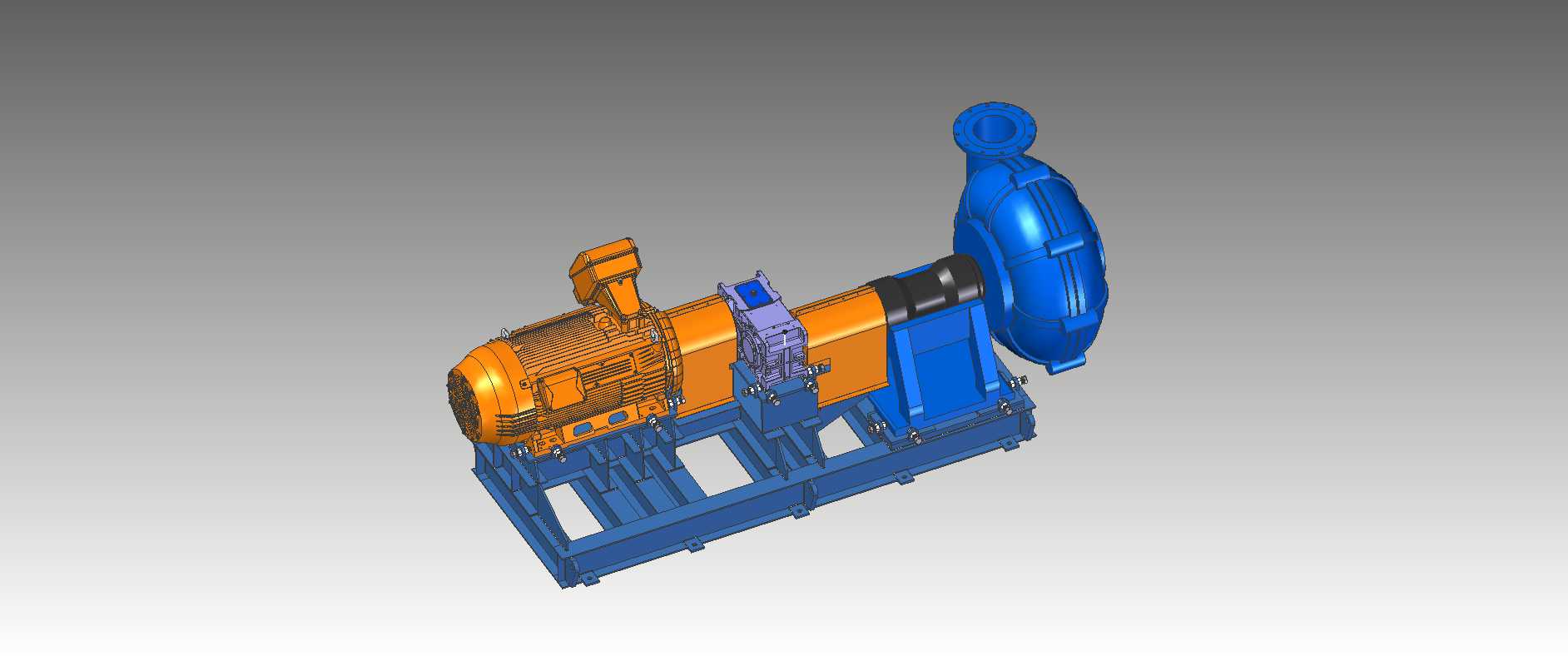

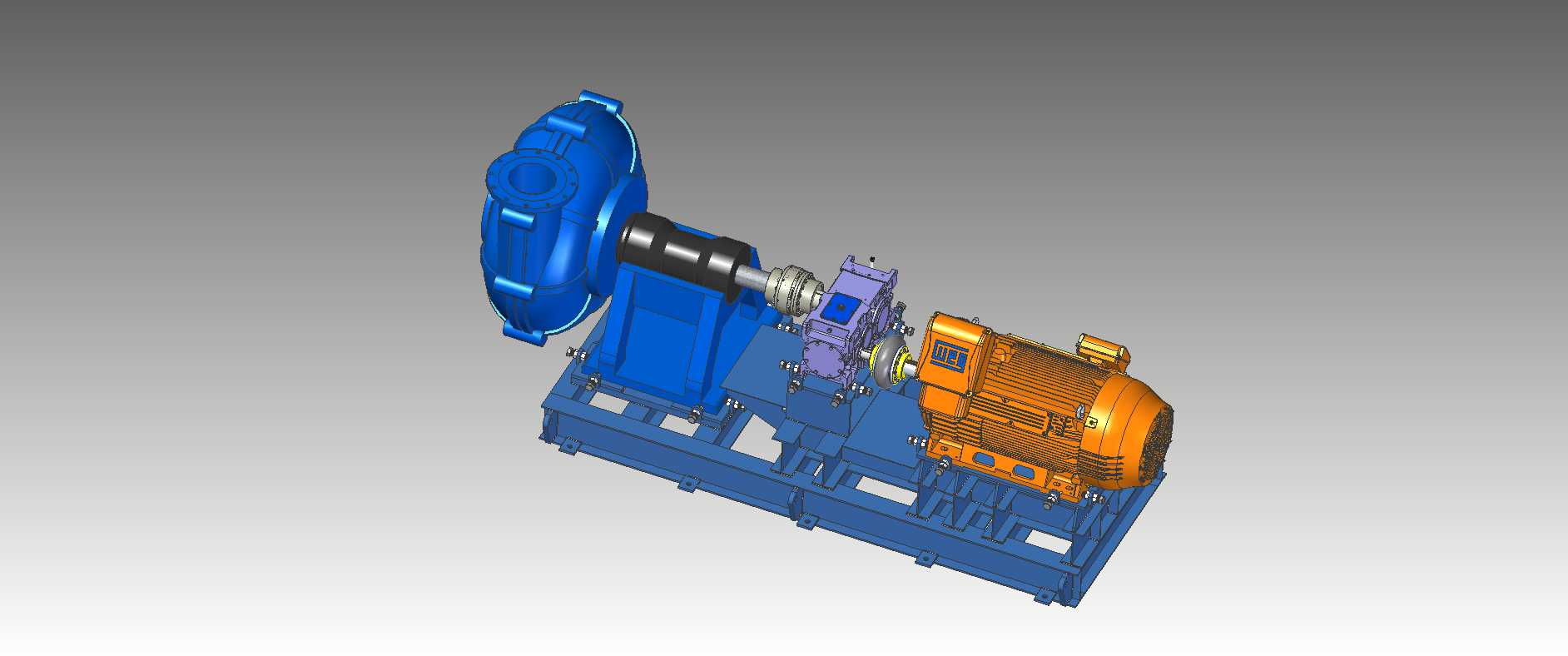

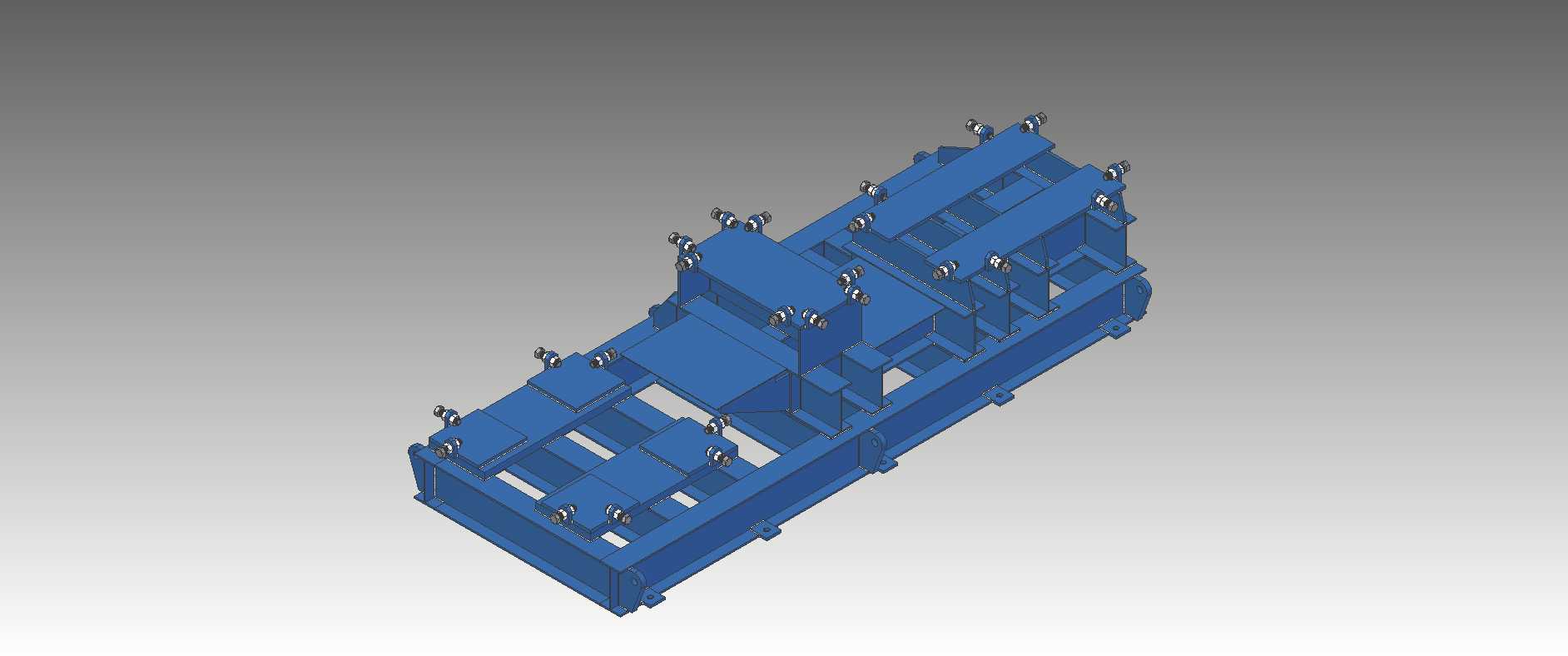

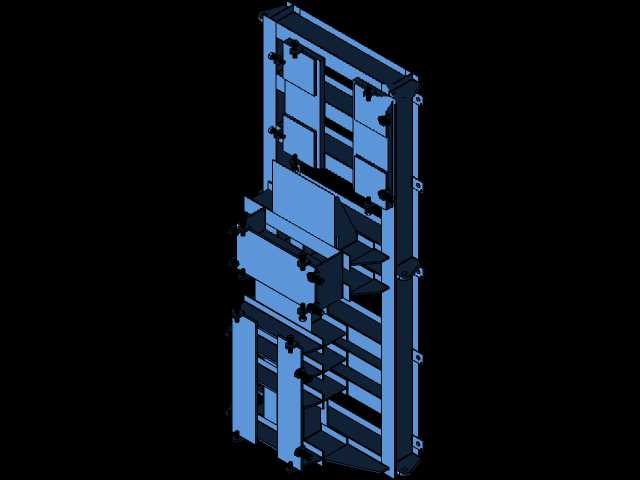

　　该卧式离心泵机组主要面向选矿厂精矿浆、尾矿浆的长距离输送、浓缩工段给料场景设计，可适配高浓度、含硬质磨蚀性固体颗粒的浆体输送工况，在冶金选矿、煤炭洗选、河道疏浚等作业场景中，能够稳定完成高磨蚀性介质的增压输送任务，避免普通清水泵在过流部件快速磨损失效的问题。从结构布局来看，整套机组采用共用底座集成安装形式，将泵头、联轴器传动组件、驱动电机统一固定在焊接钢结构底座上，底座预留了地脚螺栓安装孔位，可直接与混凝土基础通过螺栓锁紧，减少现场安装时的同轴度找正工作量，同时底座上设置的多组调节顶丝结构，可在安装调试阶段微调电机与泵体的轴向、径向位置，保障联轴器的对中精度，降低运行过程中的振动与轴承磨损风险。

　　泵头部分采用经典的沃曼泵双泵壳结构，外层为高强度铸铁泵体提供结构支撑，内层为可更换的高铬合金过流部件，包括叶轮、护套、前护板、后护板，当过流部件被浆体磨蚀到允许磨损极限后，可直接拆开泵壳更换内衬件，无需更换整个泵体，大幅降低设备全生命周期的维护成本。泵的进出口采用法兰连接形式，进口为水平轴向吸入结构，出口为垂直向上布置，可根据现场管路走向调整出口方向，适配不同厂区的管路排布需求。传动端采用柱销联轴器搭配中间连接段的结构，可在不移动电机与泵体的情况下，完成联轴器弹性块的更换与日常检查，同时联轴器外部设置了可拆卸的安全防护罩，避免运行过程中异物卷入传动部件，符合工业设备的安全防护要求。

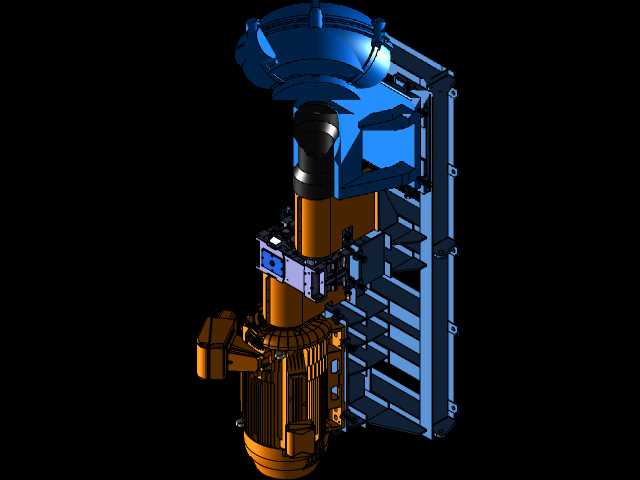

　　驱动端采用三相异步电动机作为动力源，电机的接线盒设置在机身侧面，可根据现场布线需求调整接线方向，电机底座与共用底座之间设置了调整垫片组，可在安装时调整电机高度，保障泵轴与电机轴的同轴度偏差控制在允许范围内。从安装边界来看，整套机组的轴向总长度覆盖泵头进口端至电机风扇罩末端，径向宽度以共用底座的两侧安装边为最大边界，垂直方向最高点位为电机顶部的吊环位置，现场布置时需要在泵体进出口侧预留足够的管路操作空间，在电机侧预留电机检修、抽芯的操作空间，在泵头端预留拆卸叶轮、更换过流部件的操作空间。设计过程中，过流部件的型线采用了宽流道设计，可通过最大粒径不超过流道通径80%的固体颗粒，避免大粒径颗粒卡在叶轮流道内造成泵的堵塞、振动，叶轮采用了前后带背叶片的结构，运行时背叶片产生的反向压力可减少浆体向轴封位置的泄漏，同时降低轴封处的工作压力，延长机械密封或者填料密封的使用寿命。轴封部分可根据现场工况选择填料密封或者机械密封形式，对于输送高浓度、强磨蚀性浆体的工况，可选用带冲洗水的机械密封结构，外接清洁冲洗水对密封端面进行冲洗冷却，避免固体颗粒进入密封摩擦副造成密封失效。

　　整套机组的重心经过优化设计，整体重心落在共用底座的中心区域，运行过程中整机振动幅值可控制在工业泵允许的振动标准范围内，无需额外设置混凝土减振基础也可稳定运行，对于临时作业场景，也可将底座直接固定在钢制平台上完成快速部署。在实际选型应用中，可根据输送浆体的浓度、固体颗粒硬度、输送扬程、流量需求，匹配不同功率的驱动电机，同时更换不同直径的叶轮来调整泵的性能参数，满足不同工况的输送需求，泵的轴承组件采用稀油润滑形式，轴承箱上设置了油位观察窗与注油、放油口，日常维护时可直接观察油位，及时补充或者更换润滑油，保障轴承在良好的润滑状态下运行，避免轴承过热失效。
