NXT2.0双轮漫游机器人三维结构设计

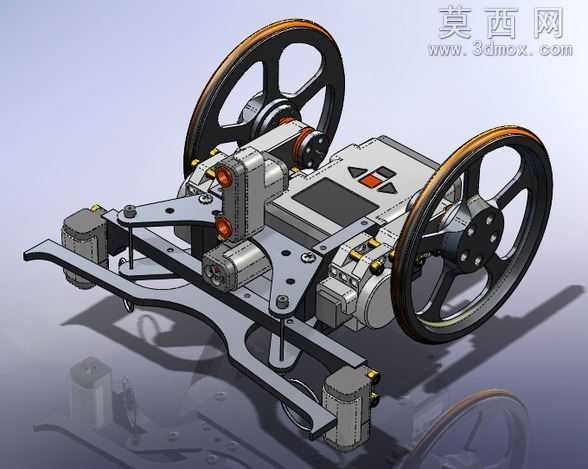

本作品为基于NXT2.0控制核心的双轮漫游移动机器人三维建模设计，整体采用对称式双轮前置、辅助支撑轮后置的轮式移动布局，建模过程中严格遵循机械装配逻辑完成各零部件的参数化搭建，从基础的车架钣金件到驱动模组、传动结构、控制主机、轮组部件均按照实际硬件尺寸完成1:1比例还原。建模阶段首先完成主承载车架的结构设计，采用镂空式金属支架结构，在保证结构强度的同时尽可能降低整机自重，车架上预留了驱动电机安装位、控制主机固定孔位、传感器拓展接口以及辅助轮的铰接安装位，所有安装孔位的孔径、孔距均匹配标准NXT组件的安装规格，确保虚拟装配与实际硬件装配的一致性。轮组部分采用大直径辐条式橡胶轮设计，轮缘做防滑纹理处理，轮毂与驱动轴的连接采用键槽配合结构，保证动力传输过程中不会出现打滑松脱的问题；驱动部分采用双直流伺服电机对称布置的方案，电机输出端直接与驱动轮连接，省去复杂的传动链路，既提升了动力传输效率，也减少了传动结构带来的故障点，电机外壳做散热筋结构建模，还原真实电机的外观与结构特征。控制主机部分完整还原了NXT2.0主控的外观结构，包括显示屏区域、实体按键组、接口面板的细节，主控通过卡扣式固定结构安装在车架中部的高位区域，既方便操作调试，也能让整机重心保持在中心位置，提升行进过程中的稳定性。辅助支撑部分采用后置双微型万向轮结构，通过铰接支架与车架尾部连接，可自适应地面起伏，保证双轮驱动过程中整机的平衡，不会出现侧翻问题。渲染阶段为不同部件赋予了对应材质：金属车架采用磨砂铝合金材质，驱动电机外壳采用哑光工程塑料搭配金属端盖材质，轮组采用黑色硬质橡胶搭配亮面金属轮毂材质，主控外壳采用浅灰色哑光塑料材质，所有材质的粗糙度、反光度参数均经过反复调试，最终渲染效果能够清晰呈现各部件的结构层次与装配关系，直观展示该漫游机器人的整体机械设计方案，可用于机器人教学演示、结构验证以及二次开发参考。
