卧式工业毒液存储承压罐体结构

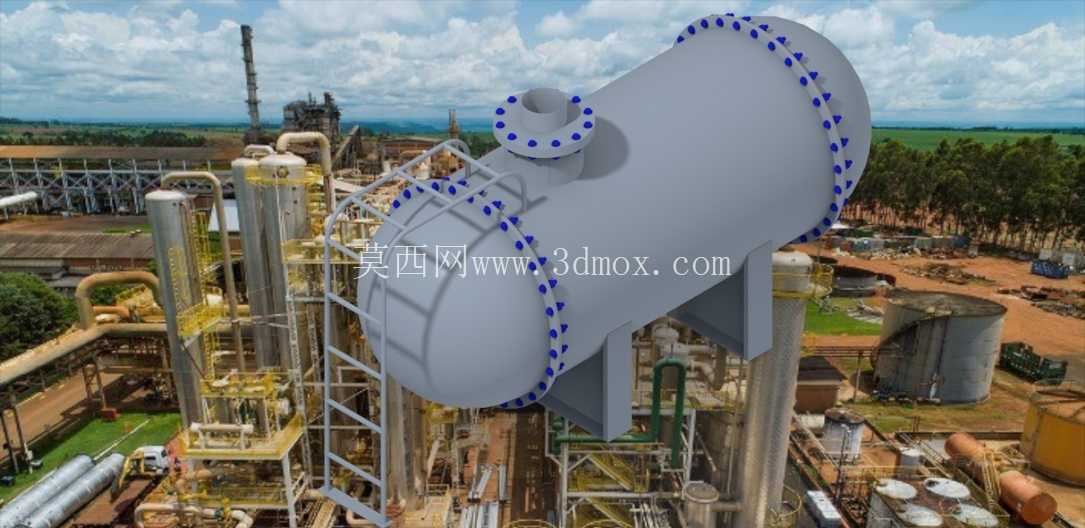

　　该卧式承压储液罐体主要面向化工生产、废液处置、工业制程物料暂存场景设计，适配有腐蚀性液态介质的密闭存储需求，可直接接入厂区工艺管线完成物料的中转、缓存工序，避免易挥发、有毒性介质与外界环境直接接触，降低生产环节的物料泄漏与环保风险。从结构设计逻辑来看，整体采用圆筒形承压壳体搭配两端标准椭圆形封头的构型，这类构型在同等壁厚、同等容积条件下应力分布最为均匀，能有效降低壳体局部应力集中系数，减少长期承压运行下的疲劳损伤风险；筒体环向与封头连接位置采用全焊透对接结构，法兰密封面处预留了标准螺栓孔位，可匹配对应压力等级的密封垫片完成端盖、外接管线的装配，所有法兰孔位沿圆周均布，保证螺栓预紧力均匀作用在密封面上，避免局部压合不严导致的介质渗漏。

　　罐体顶部设置的竖向法兰接口为工艺接管口，可根据实际工况选配进料管、排气阀、压力检测仪表或者安全泄放装置，接口的伸出长度充分考虑了现场配管的操作空间，不会与罐体顶部的附属走台、爬梯结构产生干涉；罐体底部采用两个对称布置的鞍式支座作为支撑结构，支座的包角、腹板厚度均按照卧式容器的载荷分布做了匹配设计，可将罐体满液状态下的总载荷均匀传递到基础预埋钢板上，支座底板预留的地脚螺栓孔位可适配常规的二次灌浆固定工艺，安装时可通过垫铁调整罐体水平度，保证罐体轴向倾斜度控制在工艺允许范围内，避免内部介质流动出现偏流或者局部积液问题。

　　设计过程中对罐体的安装边界做了充分校核，筒体的外径、总长度、支座间距参数均适配常规化工装置的框架预留空间，运输环节可满足常规公路货运的尺寸限值要求，现场吊装时可直接利用筒体上预设的吊耳完成起吊作业，不需要额外制作临时吊具。筒体壁厚的选取兼顾了设计压力下的强度要求与介质腐蚀裕量，针对毒液类介质的腐蚀特性，内壁可根据实际存储介质的特性选配衬里层或者防腐涂层，外壁的防腐结构可适配户外露天布置的工况，耐受厂区环境的大气腐蚀。

　　从实际使用角度出发，这类卧式储罐相比立式储罐重心更低，抗震性能更好，对基础承载能力的要求相对更低，适合布置在厂区地面层的工艺装置区，不需要额外搭建高层设备框架；罐体侧面预留的人孔结构（端盖法兰可兼作人孔使用）可满足定期检修、内部清理的作业需求，检修人员拆除端盖连接螺栓后即可进入罐体内部完成焊缝检测、防腐层修复、残渣清理等作业。在三维建模过程中，所有法兰连接孔位、支座安装孔位均按照对应标准的尺寸参数做了精确还原，筒体与封头的相贯线、焊缝预留位置都做了细节处理，可直接用于后续的工程出图、装配干涉校验，也可作为厂区工艺布置的三维底图使用，帮助设计人员提前核对罐体与周边管线、设备的安全间距，避免现场安装阶段出现管线碰撞、操作空间不足的问题。模型的结构细节还原了实际生产中这类储罐的通用设计细节，比如支座处的加强筋结构、法兰面的凸台密封结构、接管与筒体连接位置的补强结构，都符合承压容器的常规设计规范，没有出现结构逻辑上的错误，可作为同类储液设备设计的参考样例，帮助设计人员快速完成同类型设备的构型选型与初步结构排布。
