速度比例式液阻划船训练器械结构设计

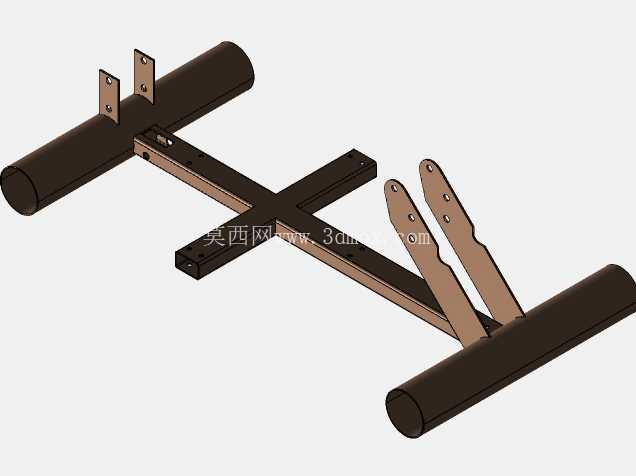

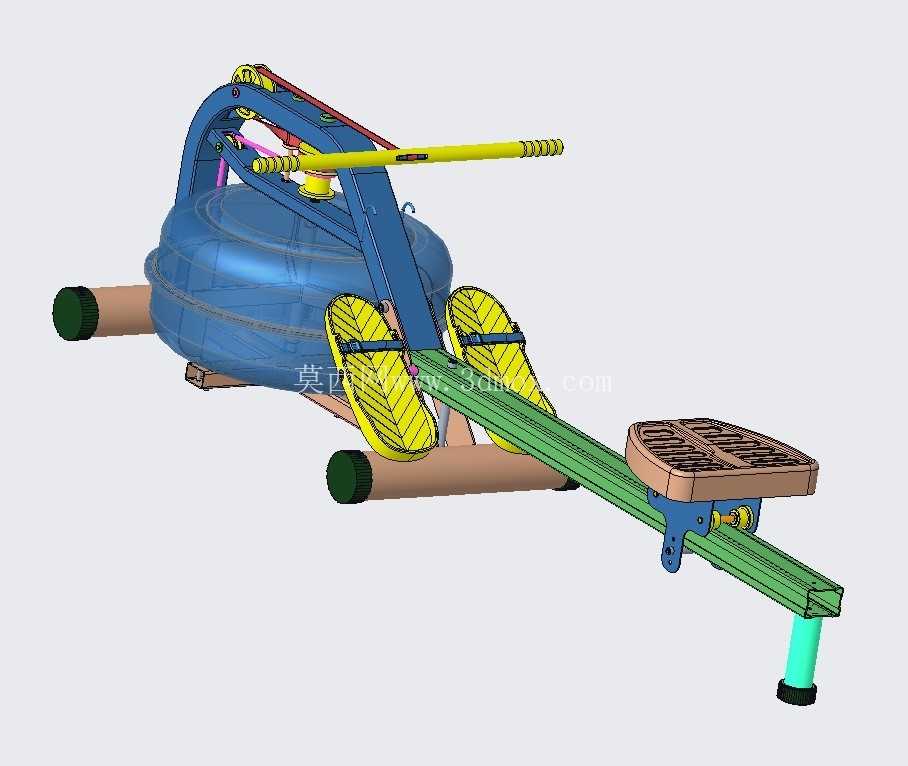

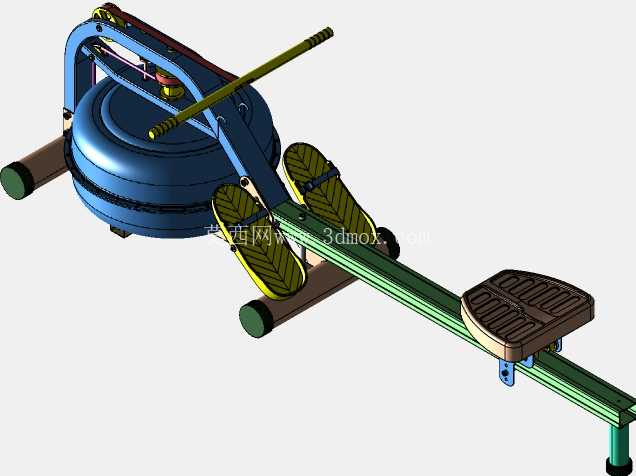

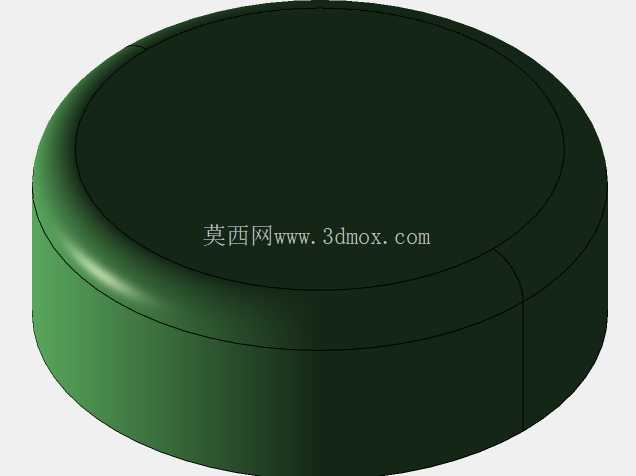

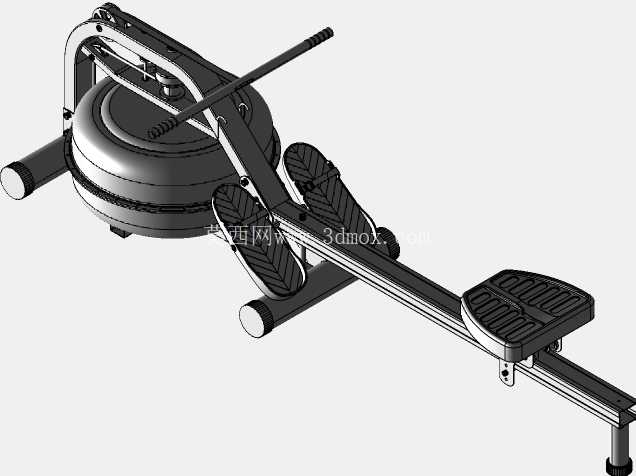

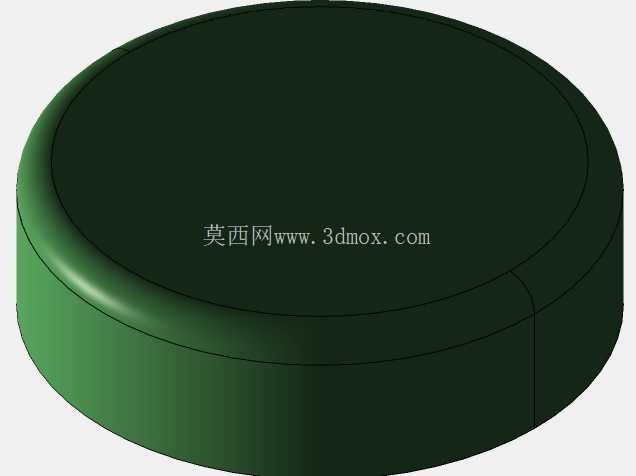

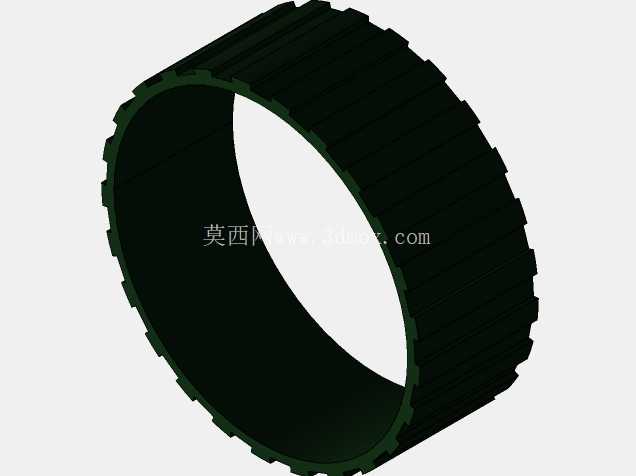

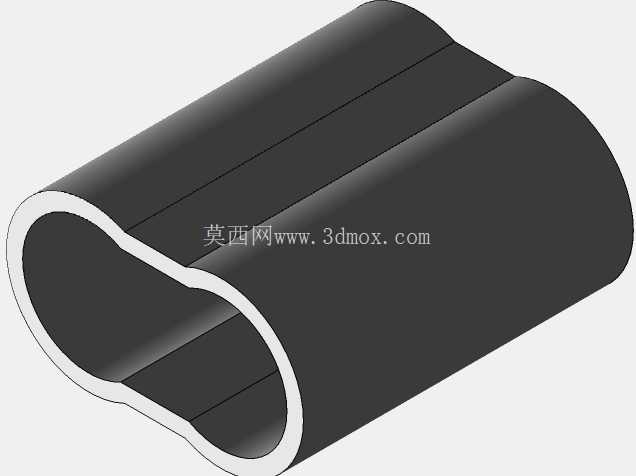

　　下部主支撑基座采用前后横向支撑管搭配中部储液舱的布局，前后支撑管端部配置防滑缓冲脚垫，安装时仅需保证放置平面水平度误差不超过3°即可稳定放置，无需额外地脚固定，整体占地长度在展开状态下约2.1米，宽度约0.65米，高度约0.8米，收纳状态下可将立起的支撑腿折叠，整体占地长度可压缩至1.2米以内，适配多数家庭阳台、客厅边角的摆放空间边界。中部滑动座轨采用铝合金型材作为承载基体，滑轨截面为带限位槽的矩形结构，滑动座底部配置四组低摩擦尼龙滚轮，与滑轨槽型配合间隙控制在0.2mm以内，既保证滑动过程无横向窜动，又能降低往复滑动的摩擦阻力，滑动行程范围设置为0.9米，能够适配身高1.5米至1.9米区间的使用者坐姿划行的腿部伸展距离，滑动座表面设置防滑纹理与人体工学凹陷曲面，贴合臀部支撑形态，长时间训练不易产生滑移。这款液阻划船训练器械的结构设计，核心围绕模拟真实划行的发力反馈展开，区别于传统磁阻、风阻划船器的阻力特性，采用与运动速度正相关的液压阻力输出逻辑，能够匹配不同训练阶段的发力节奏，适配家庭健身、小型健身工作室、社区运动角等多类应用场景，既可以满足普通人群日常有氧训练的需求，也能适配运动爱好者进行力量耐力训练的使用要求。从整体结构布局来看，器械采用卧式划行动作的人机工程框架，主体支撑结构分为三个核心部分：下部的主支撑基座、中部的滑动座轨组件、上部的拉桨操作机构。

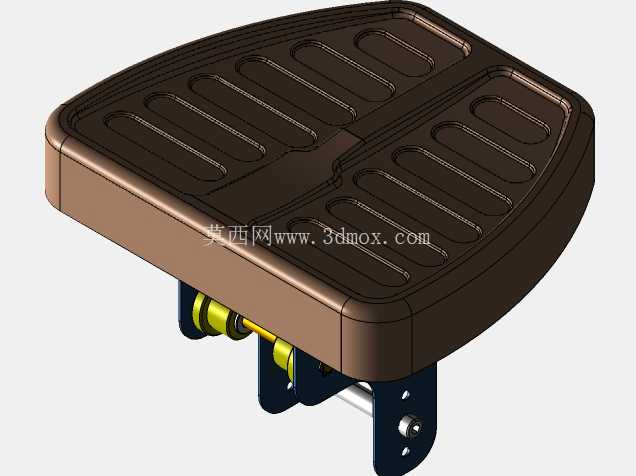

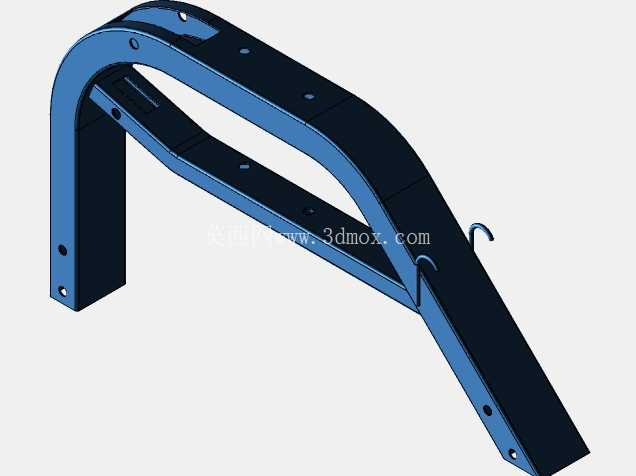

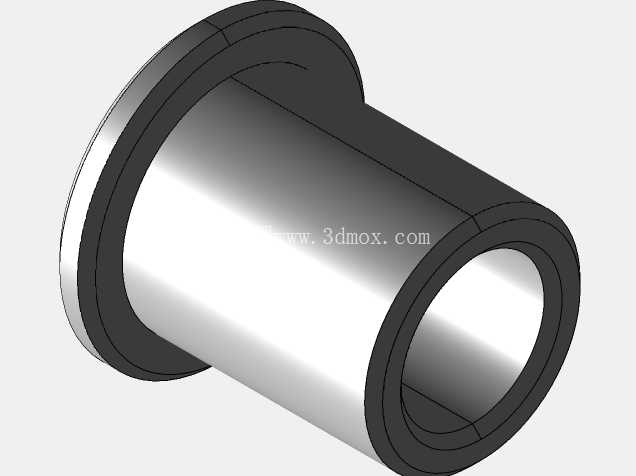

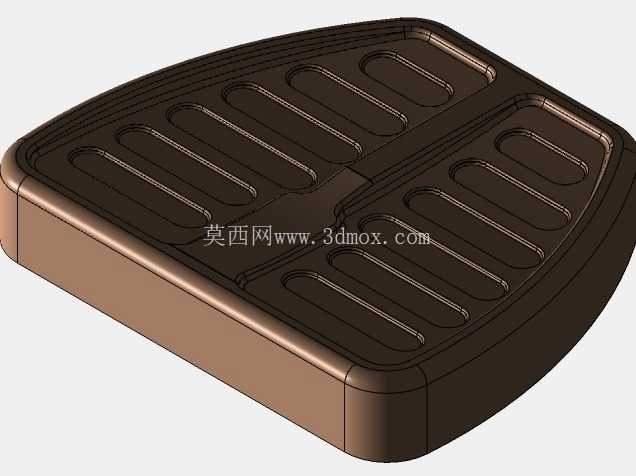

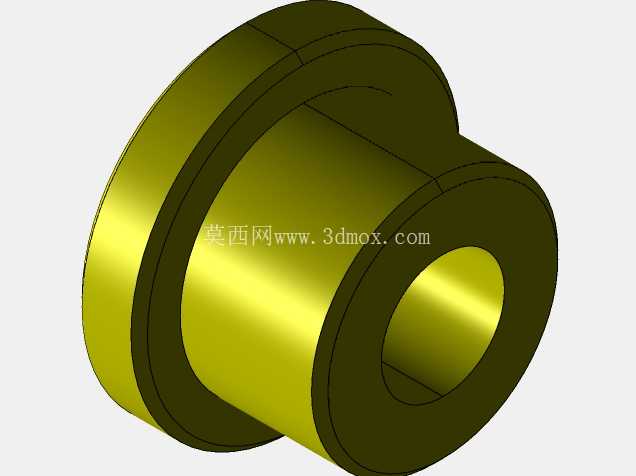

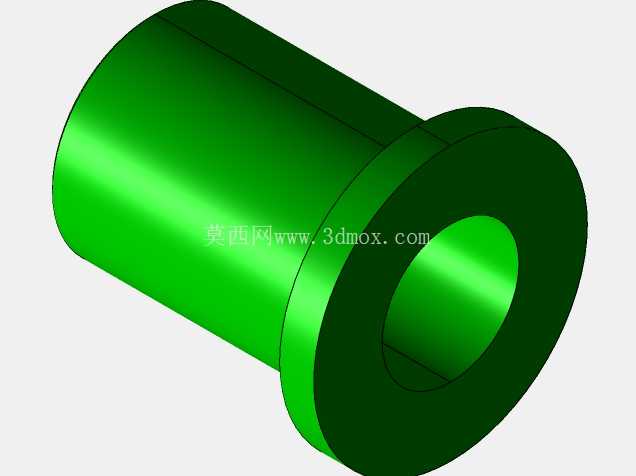

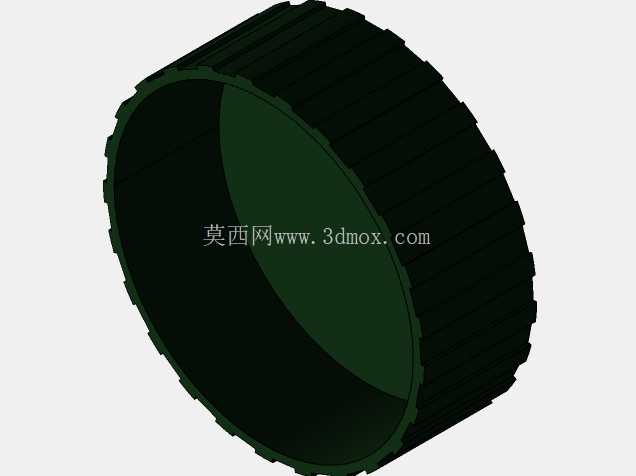

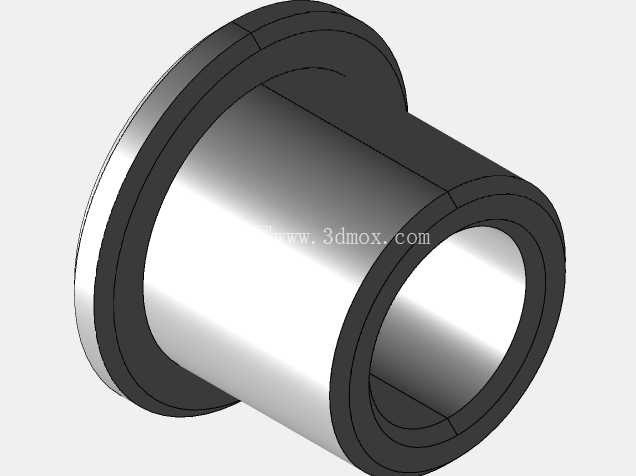

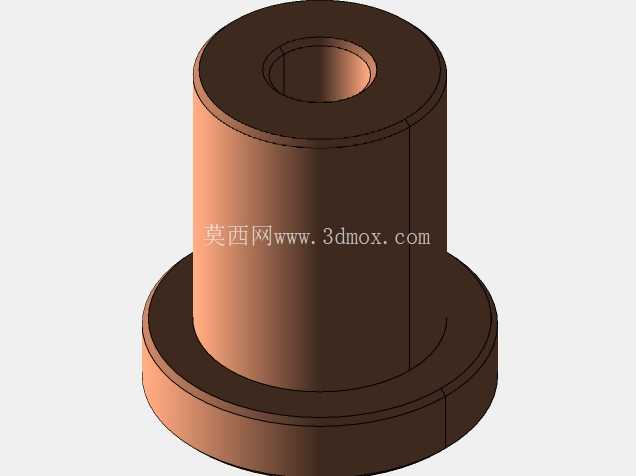

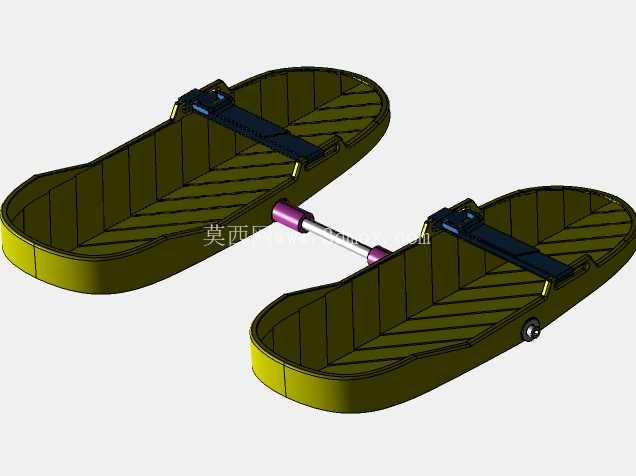

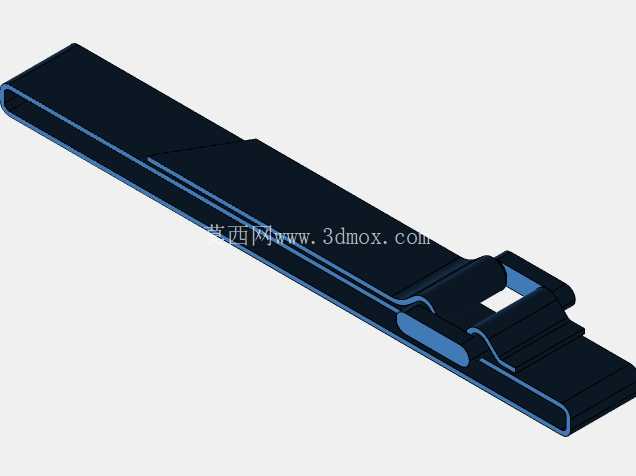

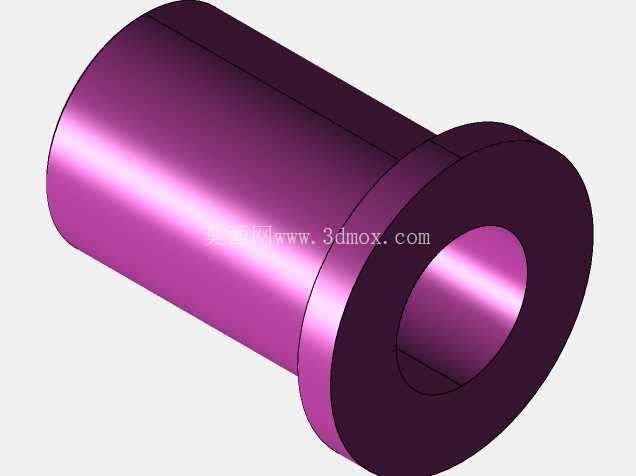

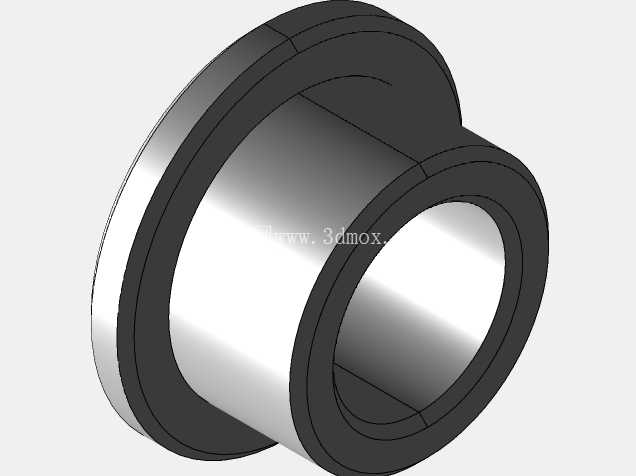

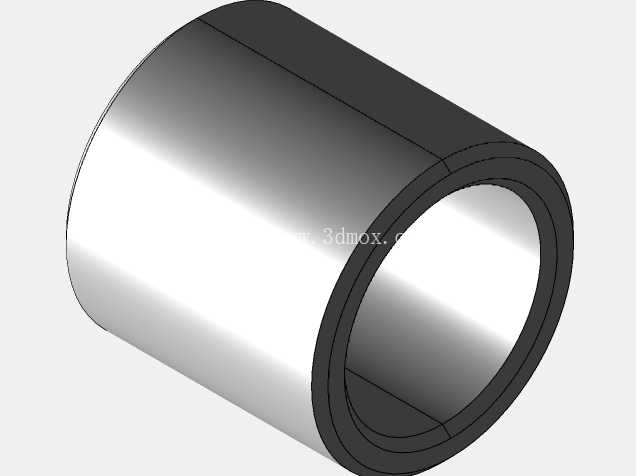

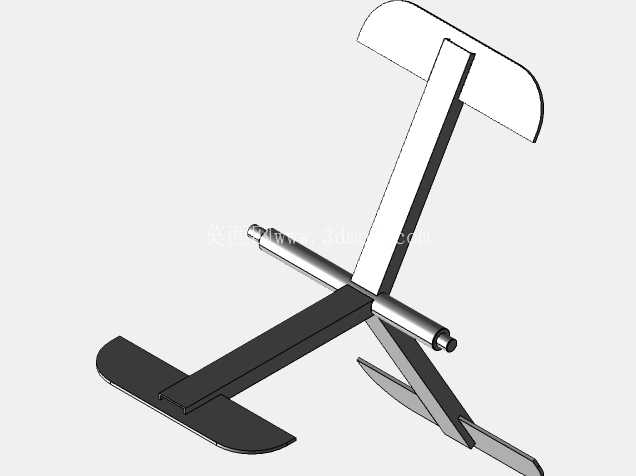

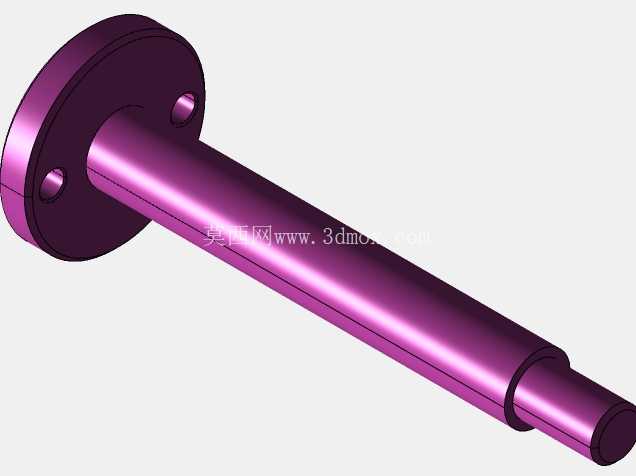

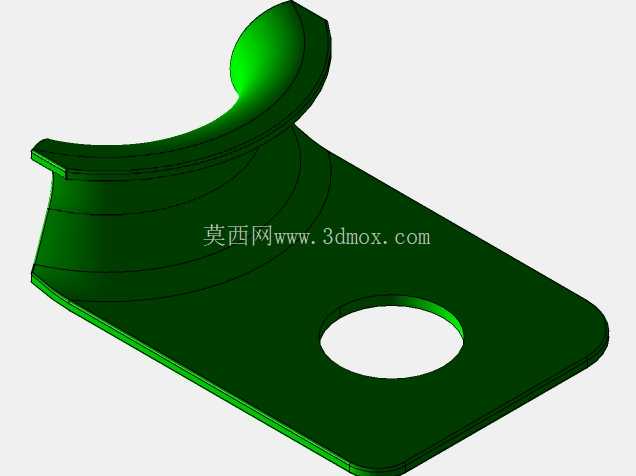

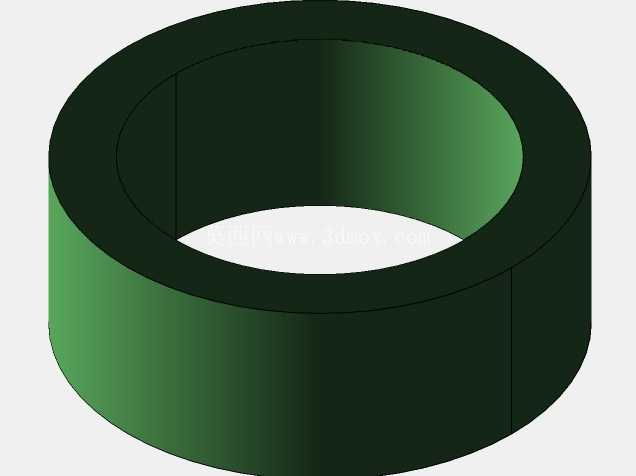

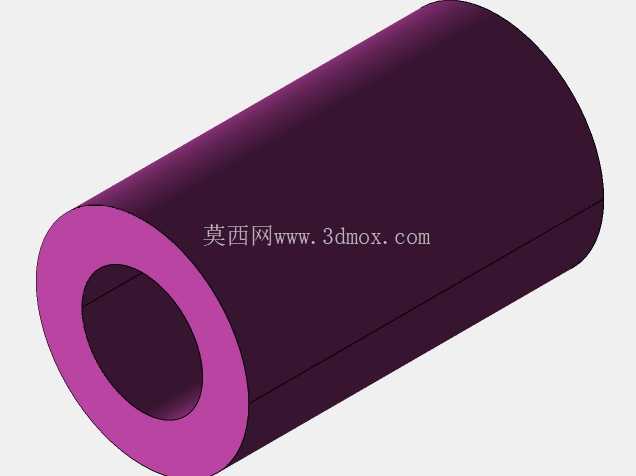

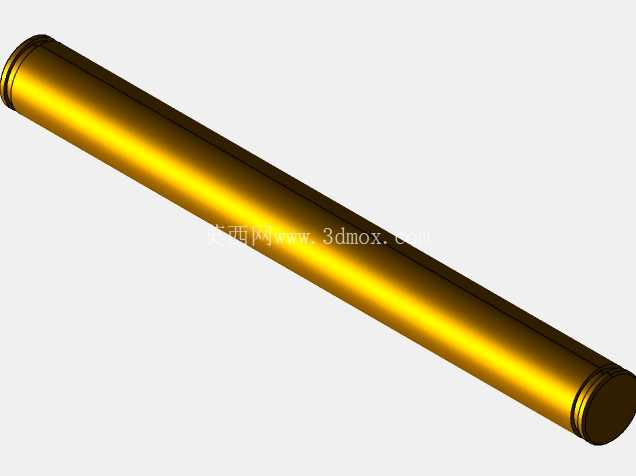

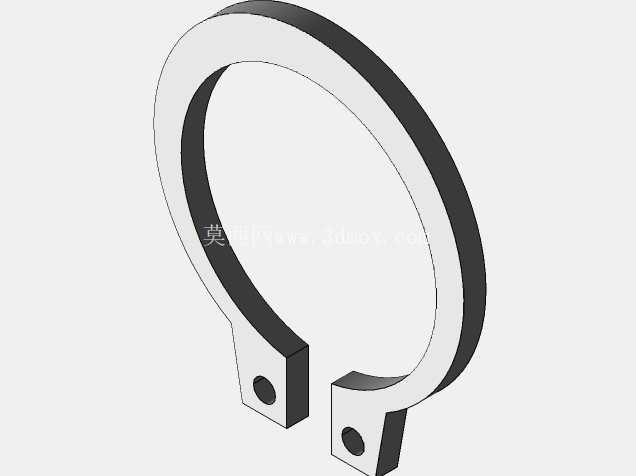

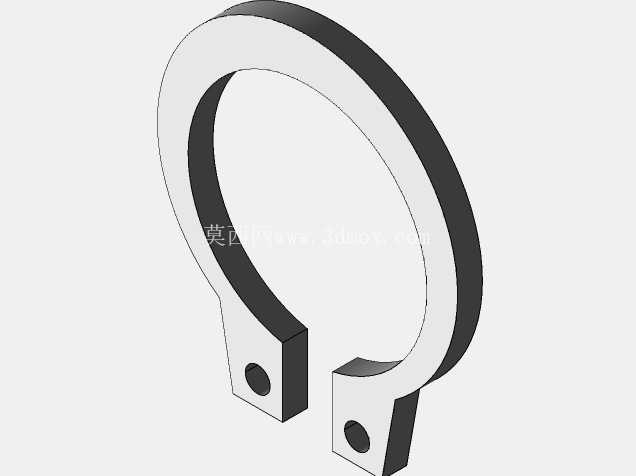

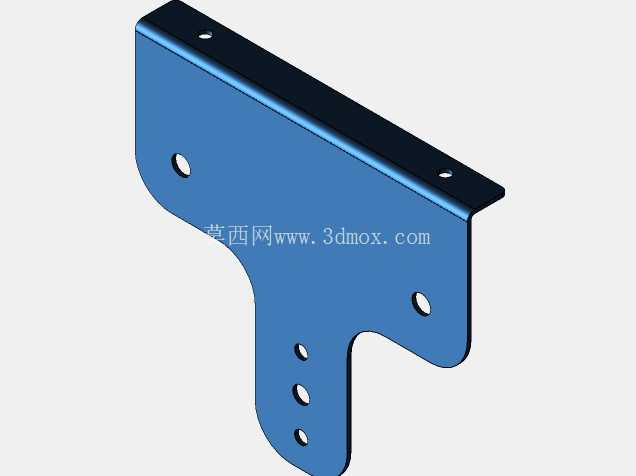

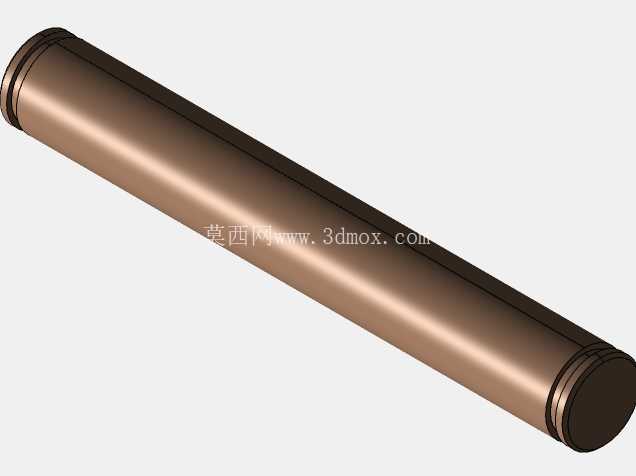

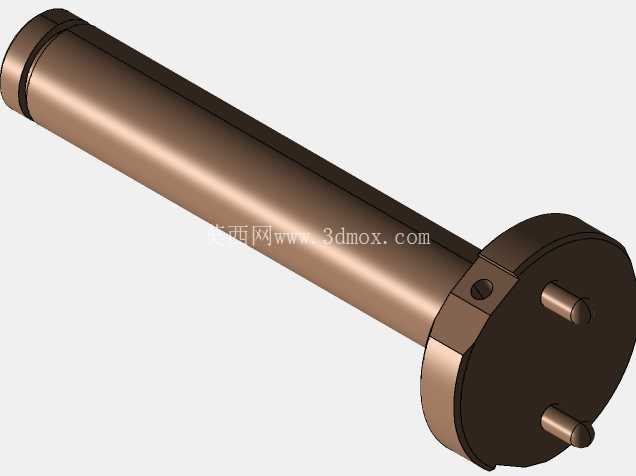

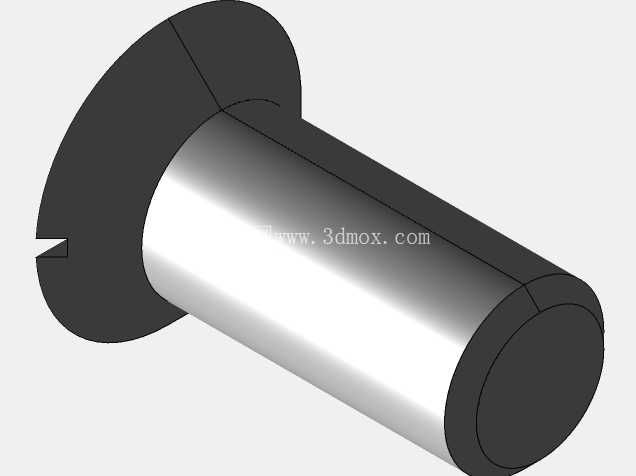

　　脚踏组件采用可调节角度的踏板结构，踏板表面设置防滑凸点与绑带固定位，踏板倾角可在10°至25°区间内无级调节，匹配不同踝关节活动度的使用者踩踏姿态，降低划行过程中踝关节的代偿受力。上部拉桨操作机构采用双摇杆铰接结构，模拟真实划桨的摆动轨迹，摇杆端部配置防滑握把，握把表面设置滚花纹理，握持直径设置为32mm，适配多数成年人的握持尺寸，摇杆与主架的铰接点配置自润滑铜套，往复摆动寿命可达百万次级，铰接位置的阻尼可通过侧边的调节旋钮进行微调，适配不同训练强度的需求。

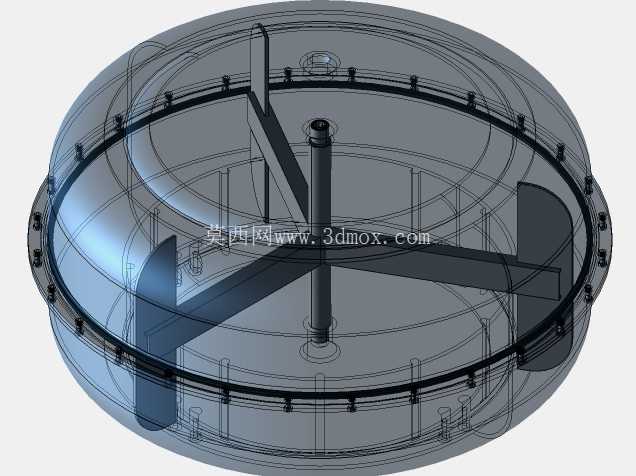

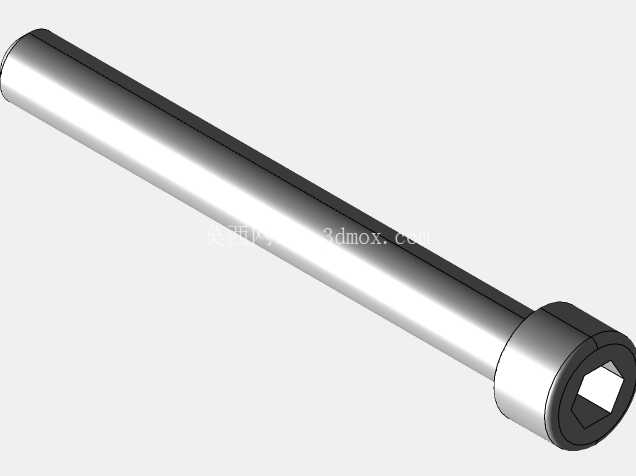

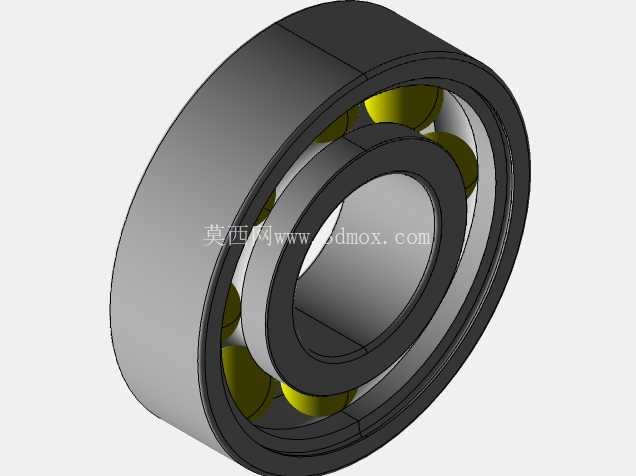

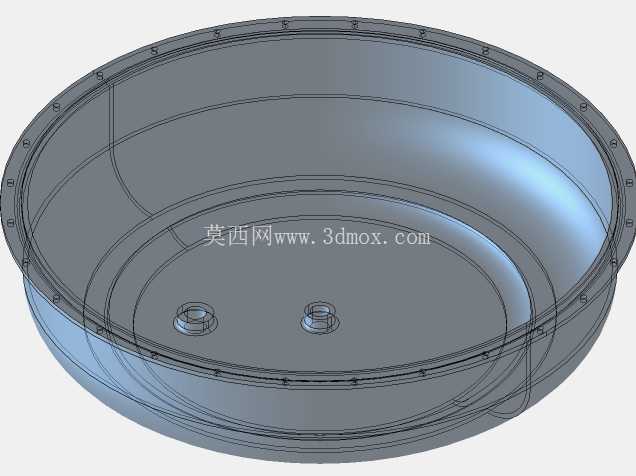

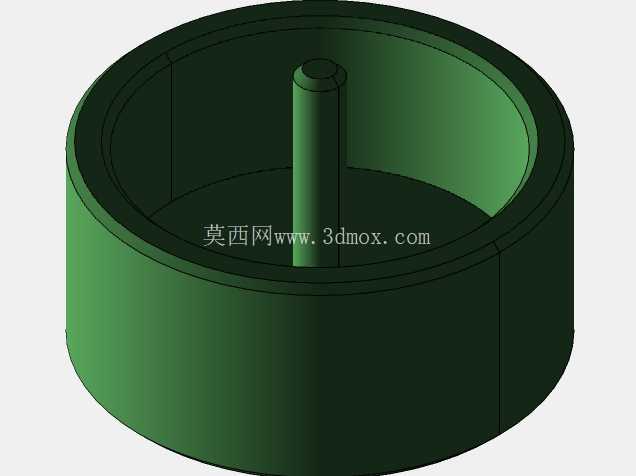

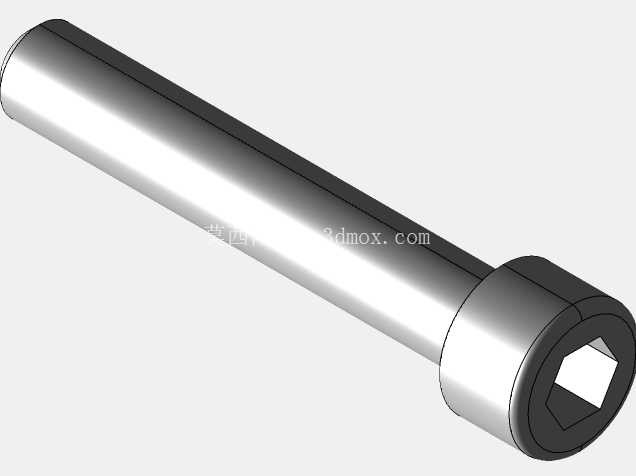

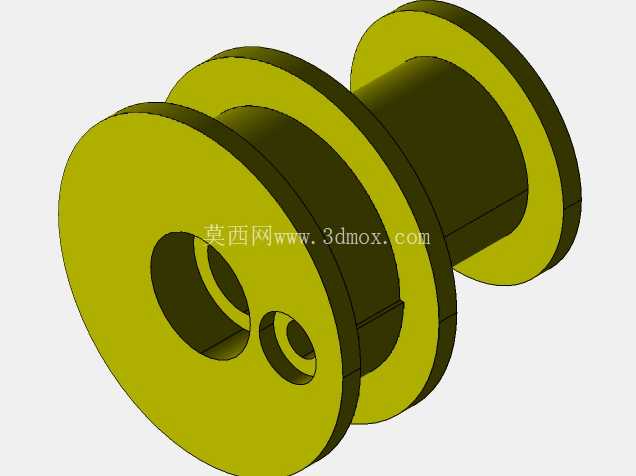

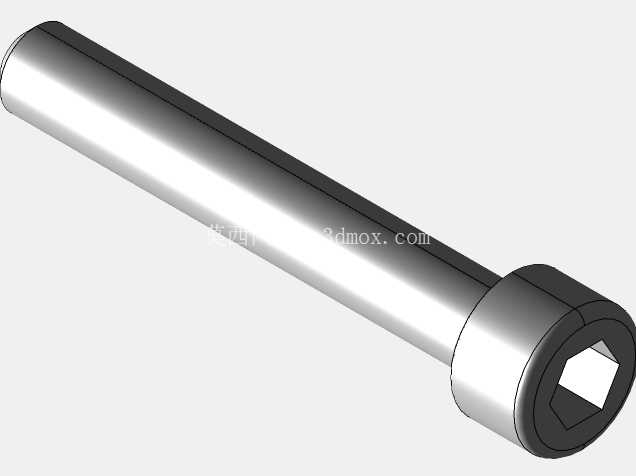

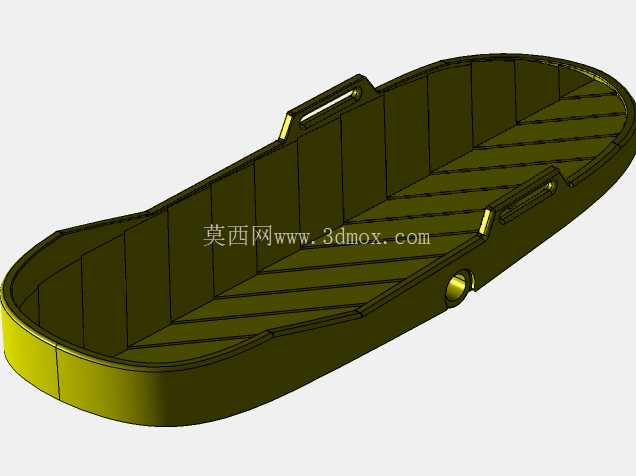

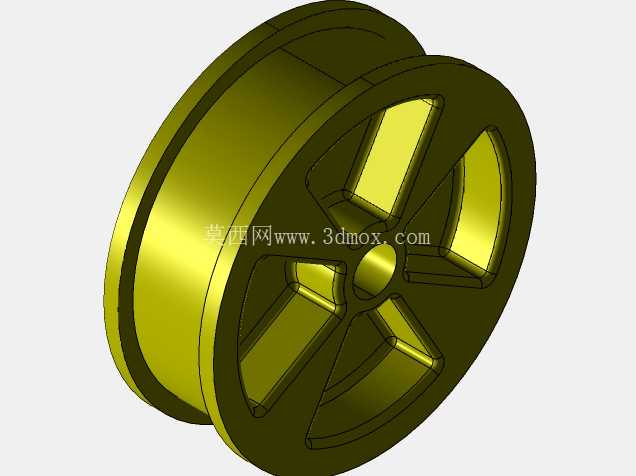

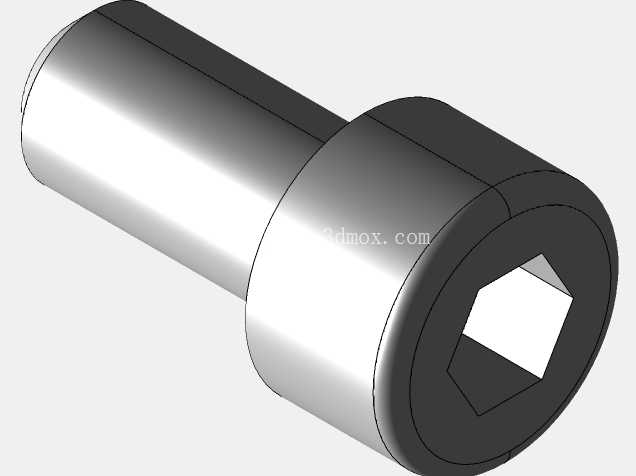

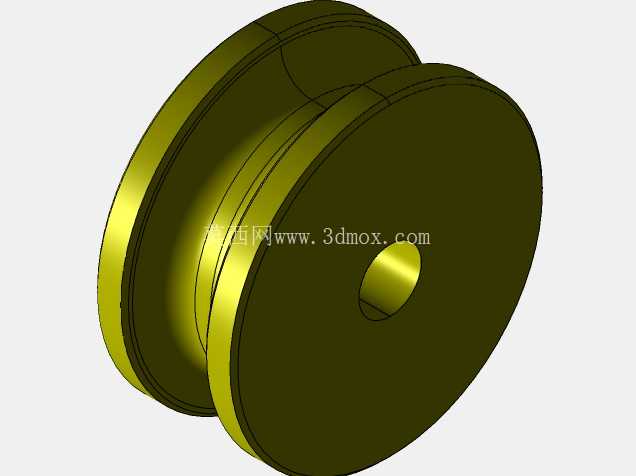

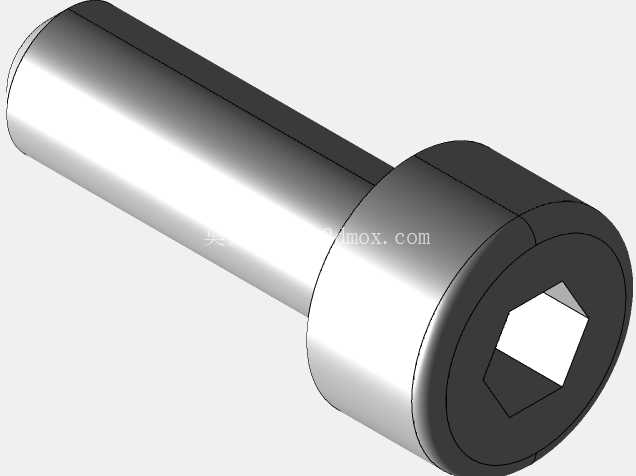

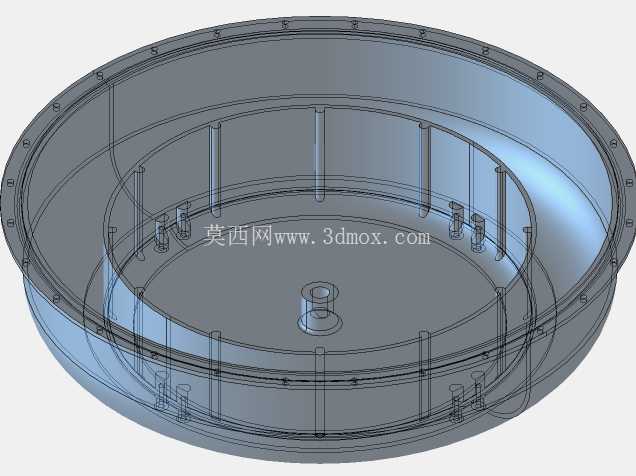

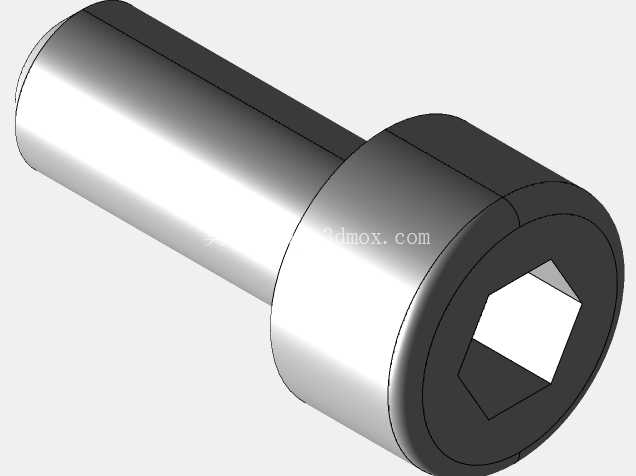

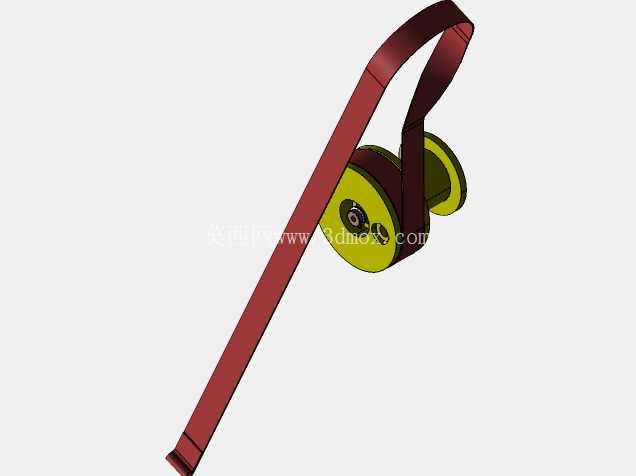

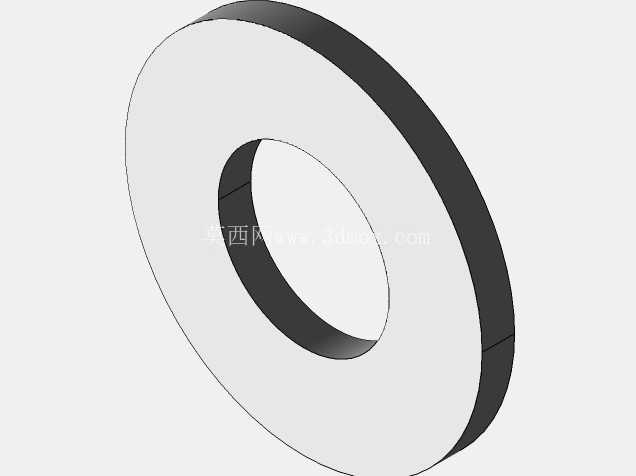

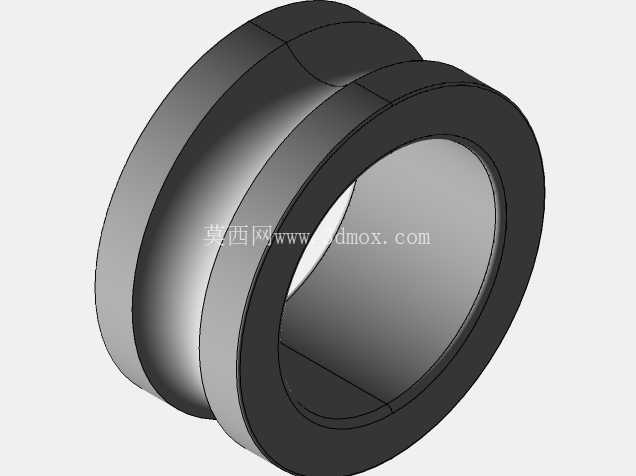

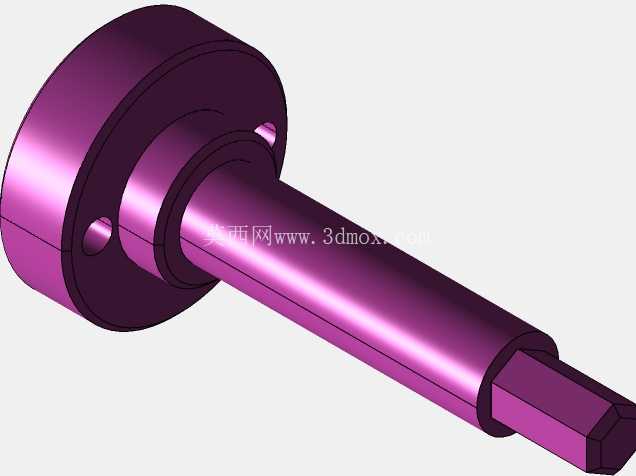

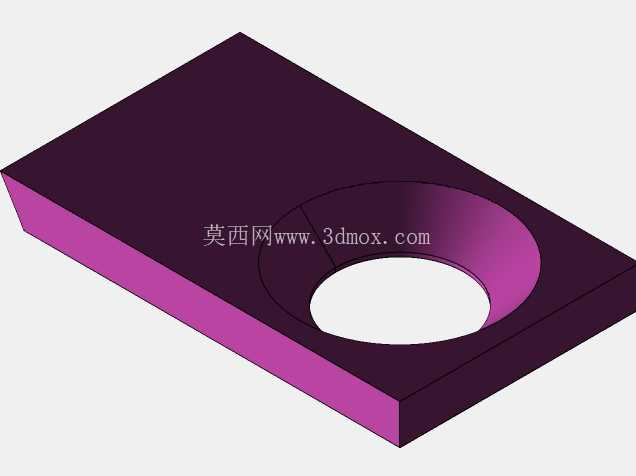

　　核心的液阻单元集成在中部的密封储液舱内，储液舱采用高强度工程塑料一体吹塑成型，舱内加注专用液压阻尼油，内部的叶轮结构与拉桨机构、滑动座的传动链路联动，当使用者进行拉桨收腿动作时，传动结构带动叶轮在阻尼油内转动，转动速度越快，油液对叶轮的阻力越大，实现与划行速度正比例的阻力反馈，还原真实水上划船时水阻随划桨速度提升而增大的发力感，相比固定阻力的训练器械，更符合人体运动的发力曲线，能够减少关节瞬间受力过大的损伤风险。结构设计过程中，所有受力铰接位置均进行了应力校核，主支撑框架采用壁厚2.5mm的钢管焊接成型，焊接位置做圆角过渡处理，避免应力集中，整体额定承载重量可达120kg，满足绝大多数使用者的体重承载要求。传动链路采用钢丝绳与导向滑轮配合的结构，滑轮槽型与钢丝绳直径匹配，钢丝绳采用镀锌多股钢丝结构，破断拉力不低于200kg，导向滑轮配置密封轴承，转动过程无卡滞，长期使用无需频繁加注润滑脂。器械的外观覆盖件采用流线型曲面设计，储液舱的圆弧曲面既可以提升结构的抗冲击性能，也能避免棱角位置对使用者造成磕碰，所有外露的紧固件均采用内六角沉头螺丝，安装后螺丝端面与覆盖件表面齐平，无突出刮蹭风险。

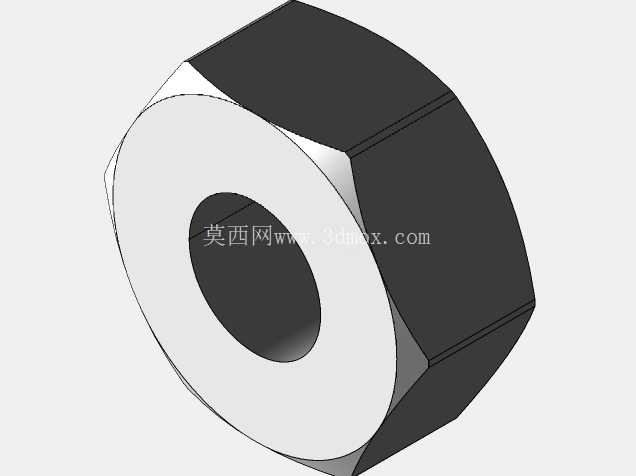

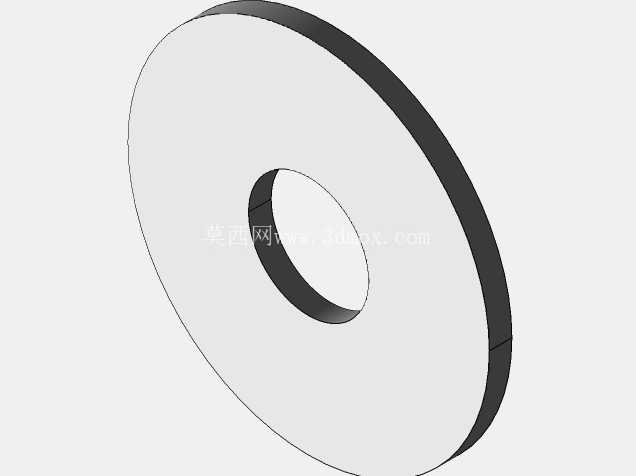

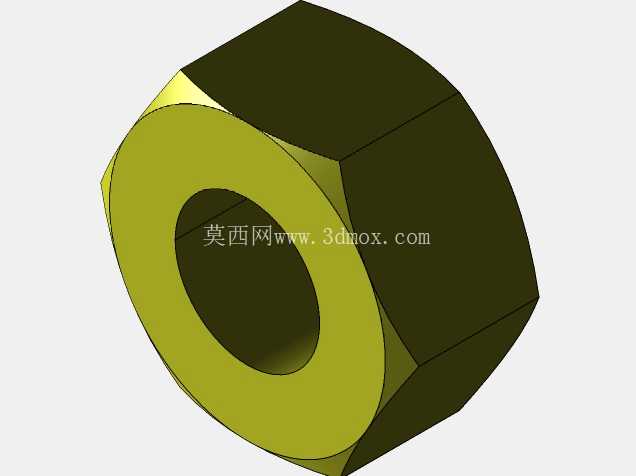

　　在安装边界的考量上，器械整体采用模块化组件设计，出厂时分为主架组件、滑轨组件、脚踏组件、摇杆组件四个预装模块，现场组装仅需通过配套紧固件连接各模块接口，无需额外进行焊接、打孔等二次加工，组装过程单人即可在半小时内完成，组装后各连接位置的配合公差控制在0.5mm以内，无松动异响问题。实际使用过程中，液阻结构的运行噪音低于40分贝，不会对周边环境造成噪音干扰，适配家庭场景下的随时训练需求，储液舱采用全密封结构，正常使用过程中无油液渗漏风险，日常维护仅需定期擦拭表面汗渍、检查紧固件松紧度即可，无需频繁更换阻尼油或易损部件。从结构设计的合理性来看，这款器械的力传导路径经过多轮优化，拉桨动作的发力从握把传入摇杆，经铰接转轴传递至传动轮，再通过钢丝绳联动滑动座与液阻叶轮，整个传导路径无多余的传动环节，力损失率控制在10%以内，能够让使用者的发力尽可能作用于阻力做功，提升训练效率，同时各受力部件的受力方向均沿构件的轴向或强轴方向，避免构件受侧向弯矩导致的变形失效，长期高频使用下结构形变量不超过0.1mm，保证运动轨迹的一致性。
