双作用气动执行器结构设计方案

　　在自动化生产线的气动控制回路里，双作用气动执行器是承担直线往复驱动动作的核心执行元件，这类部件常被布置在工装夹具的夹紧工位、小型物料的推送工位、阀门的开关驱动位，以及各类需要双向气动出力的自动化模组中，相比单作用弹簧复位的执行器，双作用结构可以在活塞的两个运动方向都提供稳定的气动推力，不会因为弹簧疲劳出现出力衰减，适合需要双向等力驱动、行程较长的作业场景。

　　从结构设计逻辑来看，这款执行器采用方形铝合金缸体作为主体承载结构，缸体表面做了硬质阳极氧化处理，既可以降低活塞往复运动时的内壁摩擦系数，也能在工业车间多粉尘、少量切削液飞溅的环境下避免缸体腐蚀，延长部件的无故障运行周期。缸体两侧的端盖采用内六角螺栓与缸体锁紧，端盖与缸体的接触面设置了丁腈橡胶密封槽，装配时密封圈的压缩量控制在18%-22%区间，既可以保证0.8MPa工作气压下无气体泄漏，也不会因为压缩量过大导致密封圈过早老化失效。

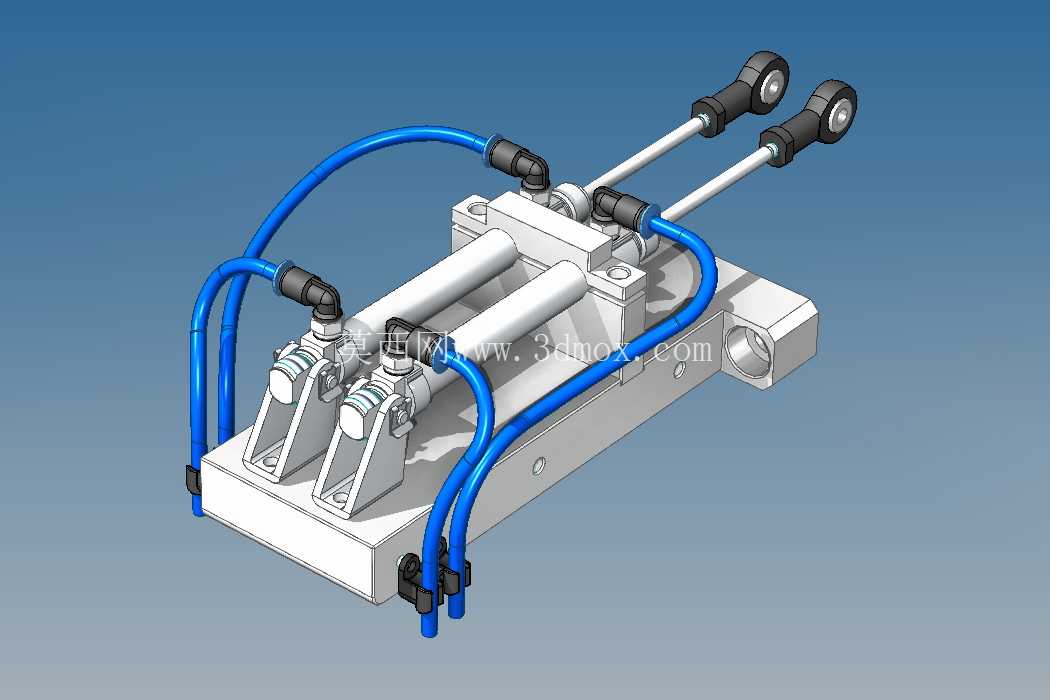

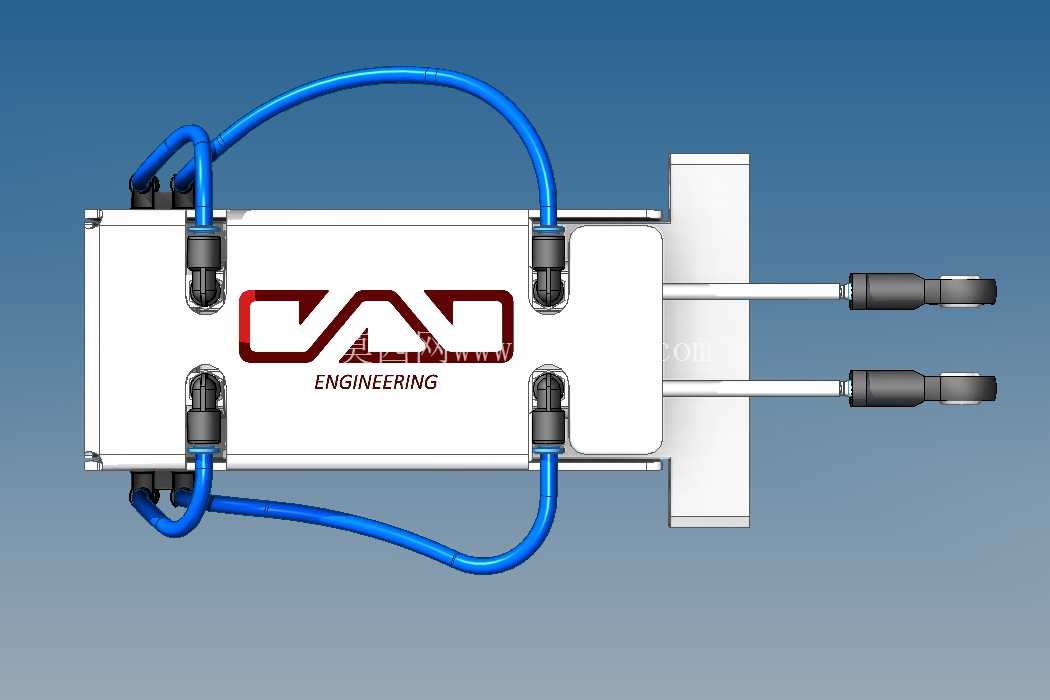

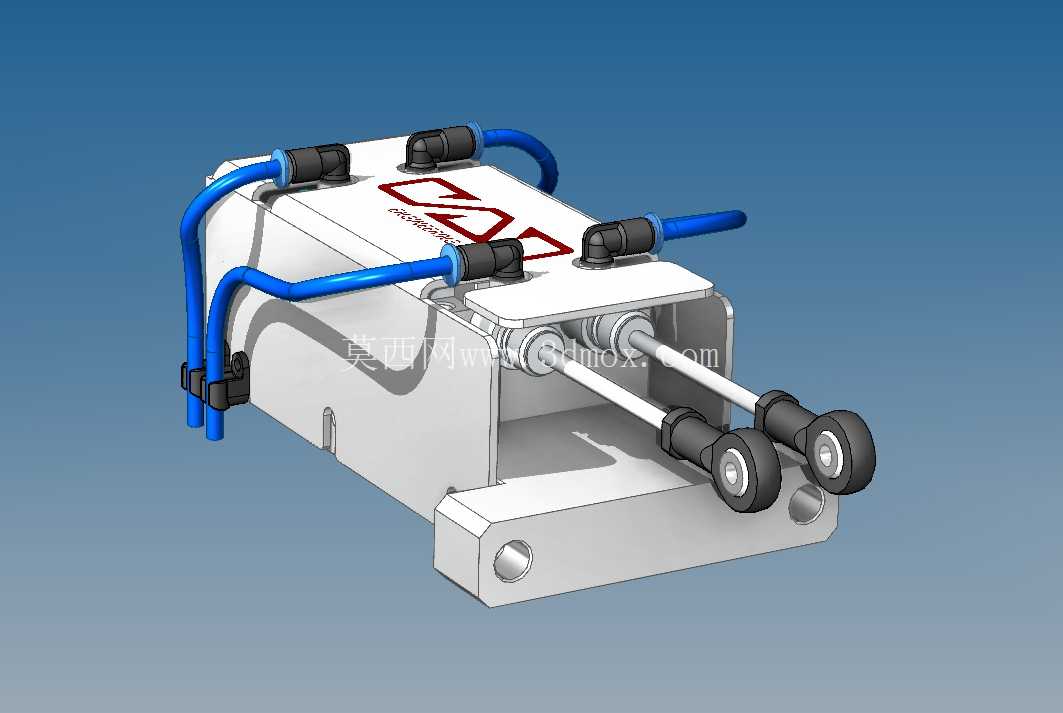

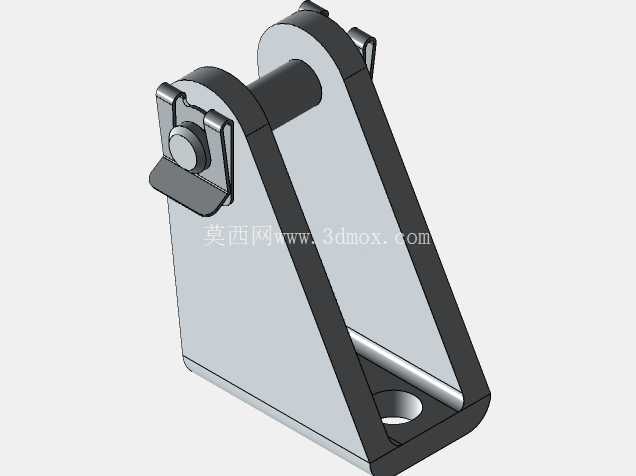

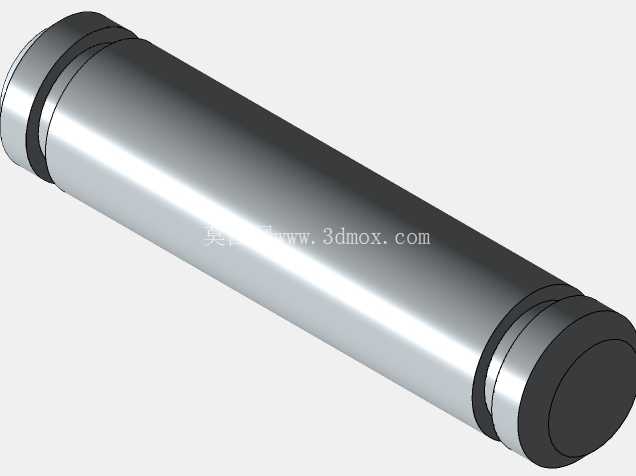

　　气路接口采用快插式接头设计，分布在缸体同侧的上下位置，对应的两条蓝色PU气管分别连接活塞两侧的气腔，当压缩空气从上方接口进入时，推动活塞向下运动，带动下方两根平行的输出推杆伸出；当压缩空气从下方接口进入时，活塞向上复位，带动推杆收回，两个推杆的端部设置了带滚轮的连接头，滚轮采用包胶轴承结构，在与被驱动部件接触时可以减少硬摩擦，避免长期动作出现接触面磨损，同时滚轮的自转动特性可以抵消少量的安装对位偏差，降低对安装同轴度的严苛要求。

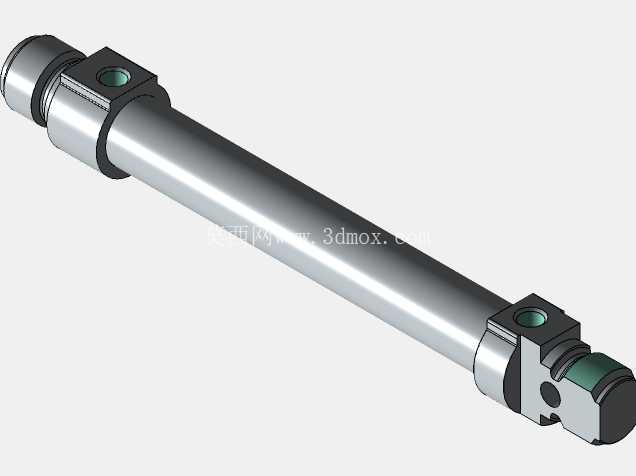

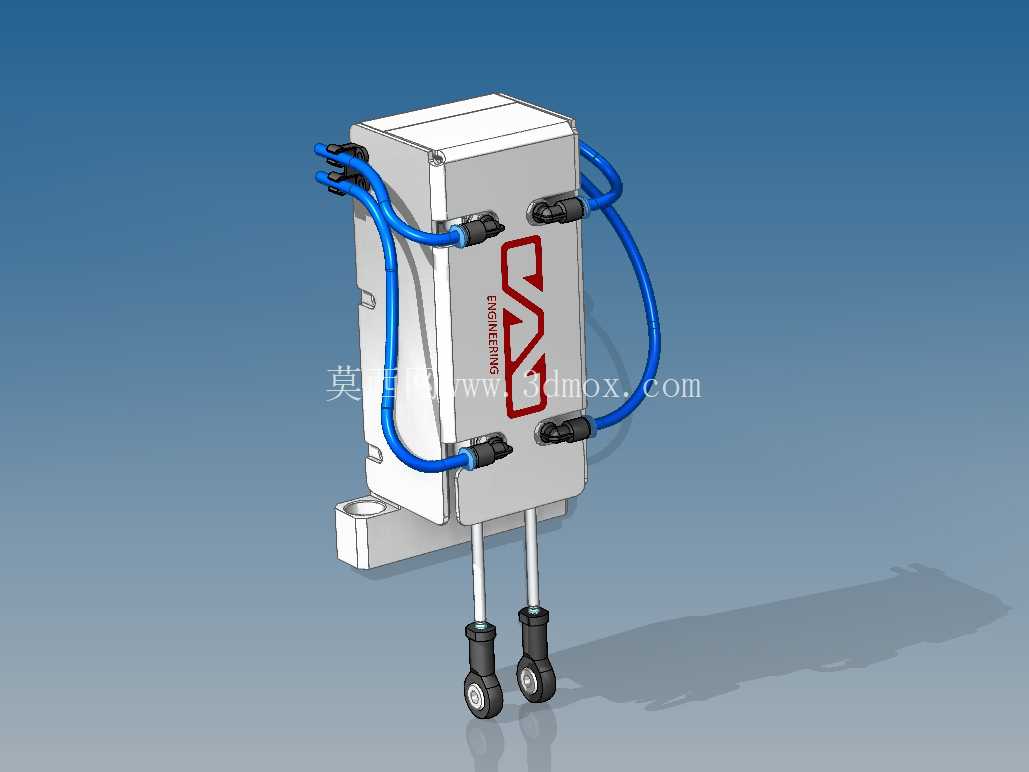

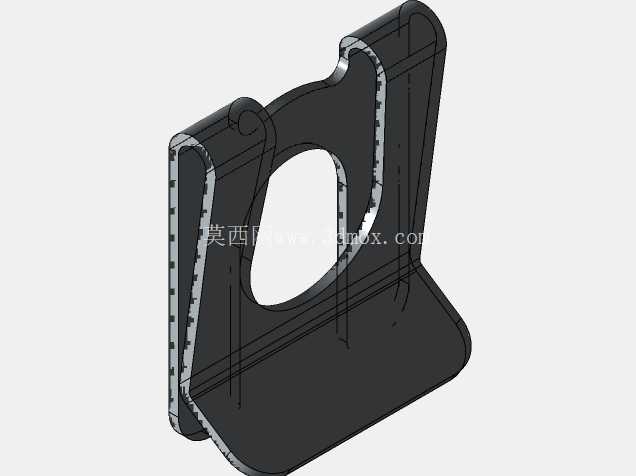

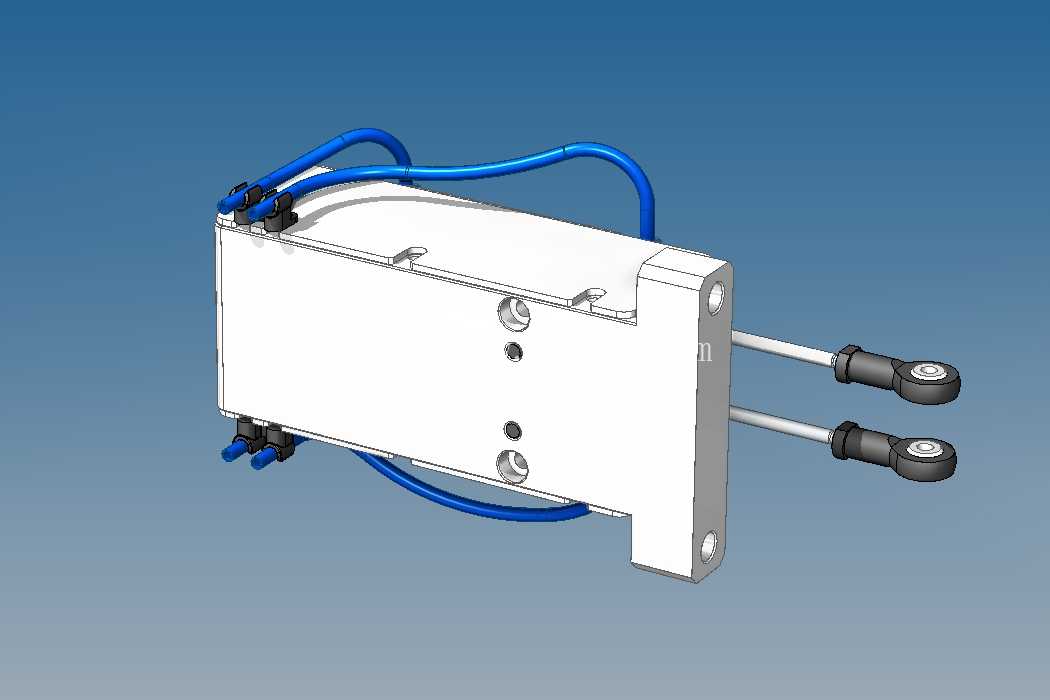

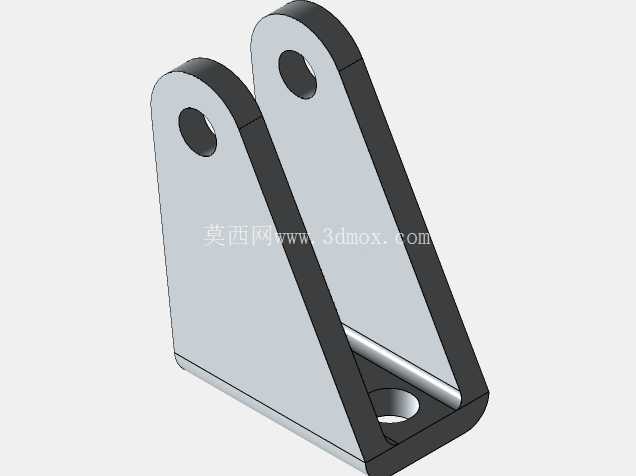

　　安装边界方面，这款执行器的缸体背部设置了一体化的安装支脚，支脚上预留了两个沉头安装孔，可以直接通过内六角螺栓固定在设备的安装基板或者铝型材机架上，安装时需要保证执行器的推杆运动方向与被驱动部件的运动方向平行，侧向偏差不能超过0.5mm，否则会导致推杆密封圈偏磨，出现漏气或者推杆卡滞的问题。执行器的整体宽度控制在80mm区间，厚度为45mm，不含伸出推杆的主体高度为160mm，推杆的有效工作行程为40mm，在0.6MPa的标准工作气压下，单根推杆的输出推力可以达到120N，两根推杆同步出力时可以满足200N以内的双向驱动需求，适合小型工装、轻工自动化设备的驱动场景使用。

　　设计过程中针对气路的流通特性做了优化，缸体内部的气道采用圆弧过渡结构，避免直角气道带来的气压损失，快插接头的通径选择6mm规格，匹配常规工业现场的6mmPU气管，气路响应时间可以控制在0.2s以内，满足每分钟30次以内的往复动作频率需求。活塞部位采用双向密封圈结构，一道密封圈负责气腔密封，另一道耐磨环负责活塞的径向导向，避免活塞在缸体内出现偏摆，即使在侧向有少量负载的情况下也能保证动作顺畅。输出推杆的表面做了镀硬铬处理，表面粗糙度控制在Ra0.8以下，配合推杆部位的防尘圈，可以阻挡外界粉尘、碎屑进入缸体内部，适配车间多尘的作业环境。

　　在实际选型应用时，需要根据被驱动部件的负载重量、运动阻力、动作频率来匹配对应的供气压力，不能长期在超过0.8MPa的气压下运行，否则会导致密封件过早损坏，同时气路前端需要配置过滤减压阀，将压缩空气的杂质、水分过滤干净，避免杂质进入缸体划伤内壁或者密封件。如果是用于垂直驱动的场景，需要在气路中添加气控单向阀，避免断气时负载下坠引发安全问题。这款执行器的结构设计紧凑，安装占用空间小，双推杆同步输出的结构相比单推杆结构抗偏载能力更强，不需要额外加装导向轴就可以承受一定的侧向力，简化了配套安装结构的设计工作量，在轻工装配、电子元器件加工、小型包装设备的气动回路中都有较高的适配性。
