立式透明冷藏展示柜结构设计

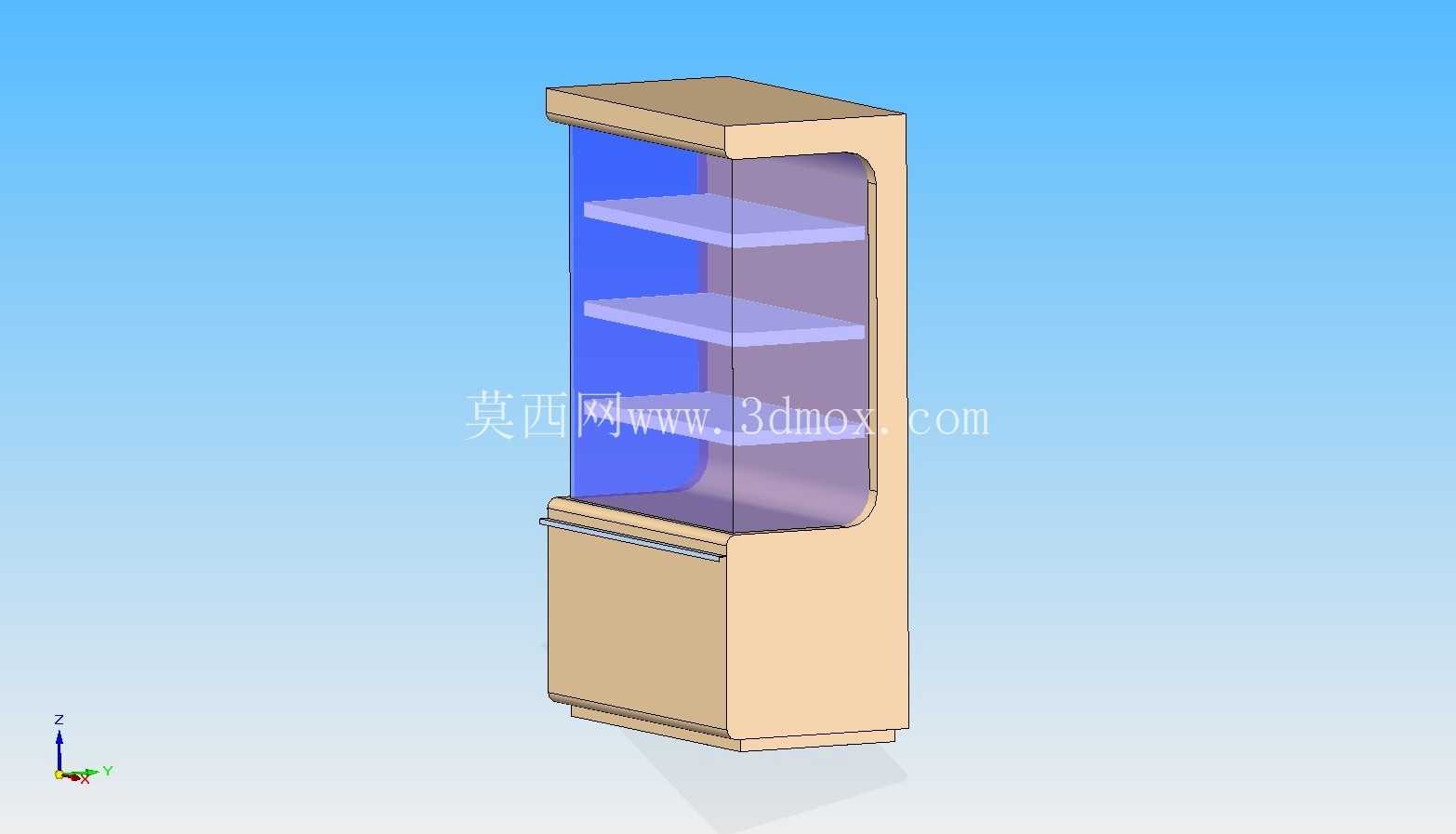

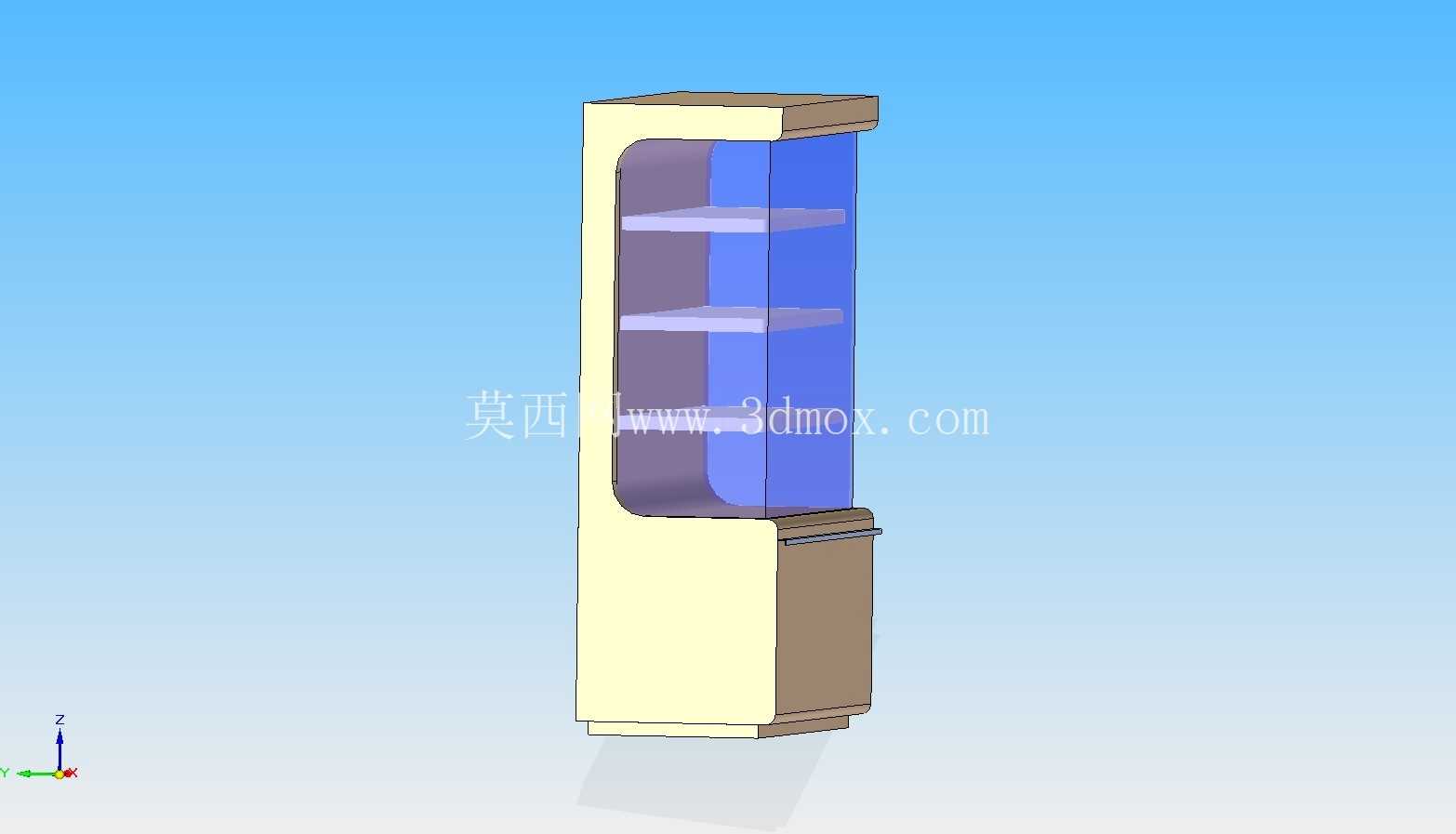

　　该立式展示柜主要面向线下零售门店、便利店、小型商超的饮品、预包装冷藏食品陈列场景，同时也可适配烘焙店成品展示、生鲜店低温货品陈列需求，安装位置多为门店入口旁、收银台侧方或货架端头区域，需兼顾人流视线引导与货品拿取便利性。从结构设计逻辑来看，整体采用上舱下机的分层布局，上部展示舱采用三面围合的曲面透明围护结构，正面为大弧度圆角玻璃，既消除了直角玻璃的视线遮挡死角，也能避免人员磕碰造成的玻璃碎裂风险，内部设置三层可调式置物搁板，搁板边缘做微凸挡边处理，防止摆放的瓶装、盒装货品滑落，搁板支撑采用隐藏式卡扣结构，可根据陈列货品的高度灵活调整层间距，适配不同规格的饮品、甜品、冷藏即食食品摆放需求。

　　下部独立舱体为制冷机组安装腔，与上部展示舱做隔热隔断处理，避免机组运行产生的热量渗入展示舱增加制冷负荷，舱体正面设置通长式隐藏拉手，方便售后人员打开舱体进行冷凝器清灰、管路检修、制冷剂加注等维护操作，底部预留10mm高度的可调支撑脚安装位，可适配地面不平整的安装场景，调整柜体水平度避免玻璃门体错位、冷凝水排放不畅的问题。外形尺寸方面，整体高度控制在1.8米左右，宽度0.6米，深度0.55米，属于窄体立式结构，占用地面投影面积不足0.35平方米，适合小面积门店的边角位置摆放，安装时需在柜体背部预留至少80mm的散热间隙，左侧预留30mm的开门操作空间，右侧可贴墙摆放，顶部与吊顶之间预留不少于150mm的空间，避免阻碍顶部散热气流循环。

　　设计过程中重点考量了展示面的可视角度，将透明展示区的高度区间设置在0.8米到1.6米之间，刚好覆盖成年人站立时的自然视线范围，顾客无需弯腰或踮脚即可看清所有层板上的陈列货品，柜体侧围采用浅米色哑光钣金材质，既耐脏易擦拭，也不会因反光影响货品展示效果，玻璃围护结构采用双层中空钢化玻璃，中间填充惰性气体，减少冷量流失的同时避免玻璃外表面结露遮挡视线。柜体底部设置隐藏式冷凝水接水盘，利用机组运行产生的余热自然蒸发冷凝水，无需人工定期倒水，降低日常维护工作量，展示舱内部顶部预留LED灯带安装槽，可加装冷光源照明，突出陈列货品的视觉效果，同时不会因照明发热增加舱内制冷负荷。

　　结构建模时对所有转角位置做了R5以上的圆角处理，既提升了整体外观的柔和感，也避免钣金加工时的锐边划伤风险，各部件的连接位置预留了标准件安装孔位，可直接适配常规的制冷机组、门封条、铰链等通用配件，降低生产加工的配件采购成本，也方便后期运维时的配件更换。
