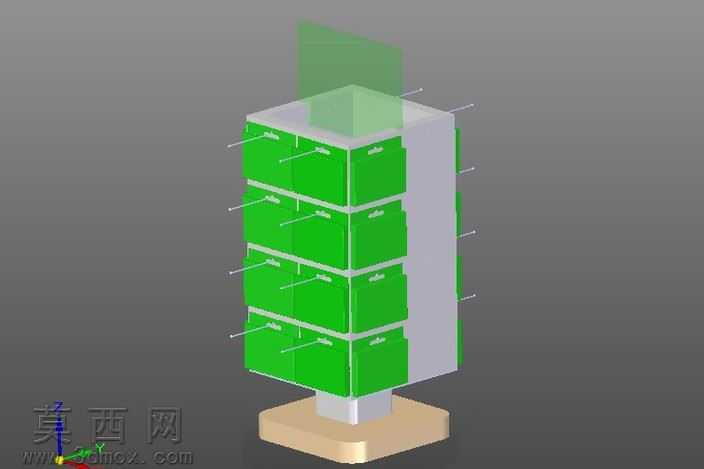

多层抽拉式立式陈列置物架结构设计

商用陈列场景里，抽拉式置物结构最容易出现抽拉卡顿、层板承重后下坠变形、立柱与底座连接失稳的问题，这款立式多层展架的结构设计刚好针对这些现场痛点做了针对性的取舍。底座采用加宽的圆角方形承托结构，没有用常见的薄型方板直接锁付立柱，而是在立柱与底座衔接处加了一段短方柱过渡段，把立柱承受的竖向载荷均匀分散到底座整个接触面，避免长期放置重物后底座局部压溃、立柱倾斜的隐患。每层的抽拉储物单元采用三格并排的分体式设计，没有做整层通长的大抽盒，单格抽盒的宽度控制在合理范围，抽拉时的受力点更靠近两侧滑轨，不会因为盒内物品摆放偏载出现抽盒卡滞、翘边的问题，抽盒外侧的小凸舌是特意做的抠手位，没有额外加装外置塑料拉手，既减少了装配零件数量，也避免外凸拉手磕碰过往人员，同时抠手位和抽盒端面做了圆弧过渡，不会出现锐边割手的加工隐患。立柱与抽层的衔接处，没有用外露的螺丝直接锁付滑轨，而是在立柱内侧预留了嵌入式的滑轨安装槽，滑轨可以直接卡入槽位后再做隐形锁付，外观看不到连接螺丝，同时安装槽的定位精度能保证每层滑轨的平行度误差控制在极小范围，抽拉时不会出现滑轨别劲的问题。顶部预留的透明挡片安装位，采用插槽式固定结构，不需要打胶或者额外锁螺丝，挡片可以直接插入立柱顶部的预留槽，既能挡住顶层放置的物品滑落，也方便后期更换不同透明度的挡片适配不同陈列需求。抽盒选用亮面绿色的饰面处理，和浅灰色的立柱、米黄色的底座形成清晰的视觉区分，顾客能快速识别可抽拉的储物区域，立柱侧面伸出的小定位柱，是用来安装层间分隔标签的预留位，不需要后期在立柱上打孔粘贴标签，破坏表面涂层。整个结构的装配逻辑没有用复杂的连接件，所有部件都是通过卡槽定位加少量隐形螺丝固定，组装时不需要专用工装，普通操作人员按照定位槽对位就能完成装配，公差配合上预留了合理的间隙，不会因为塑料件或者钣金件的加工形变出现装不上的问题，层与层之间的间距经过反复调整，既保证抽盒有足够的储物高度，也控制了整体架体的总高度，适配常规的商用陈列空间高度要求，不会出现顶部空间浪费或者架体过高重心不稳的问题。
