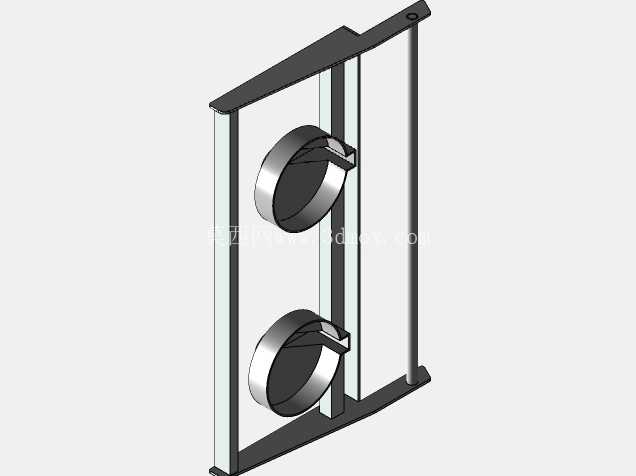

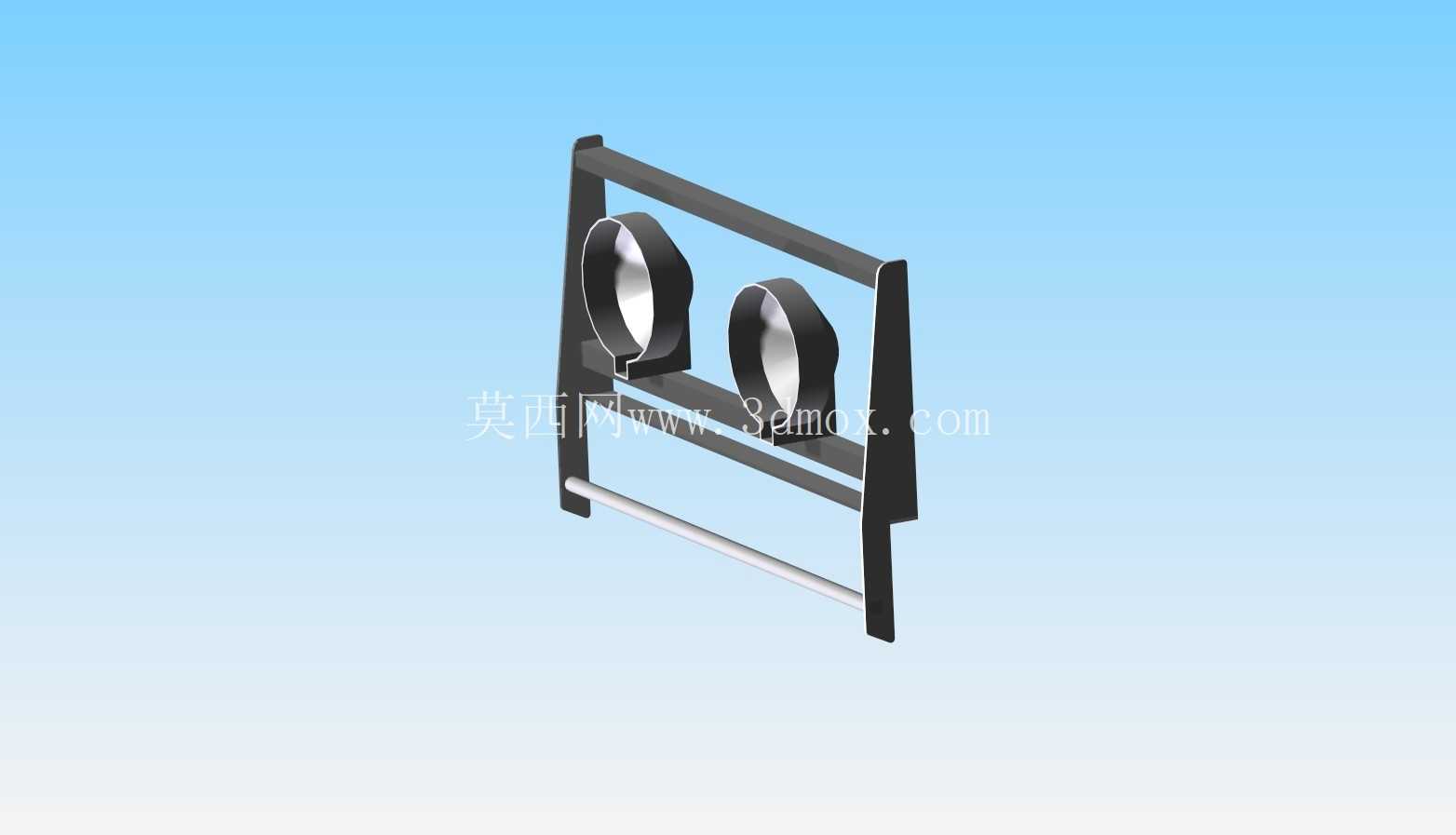

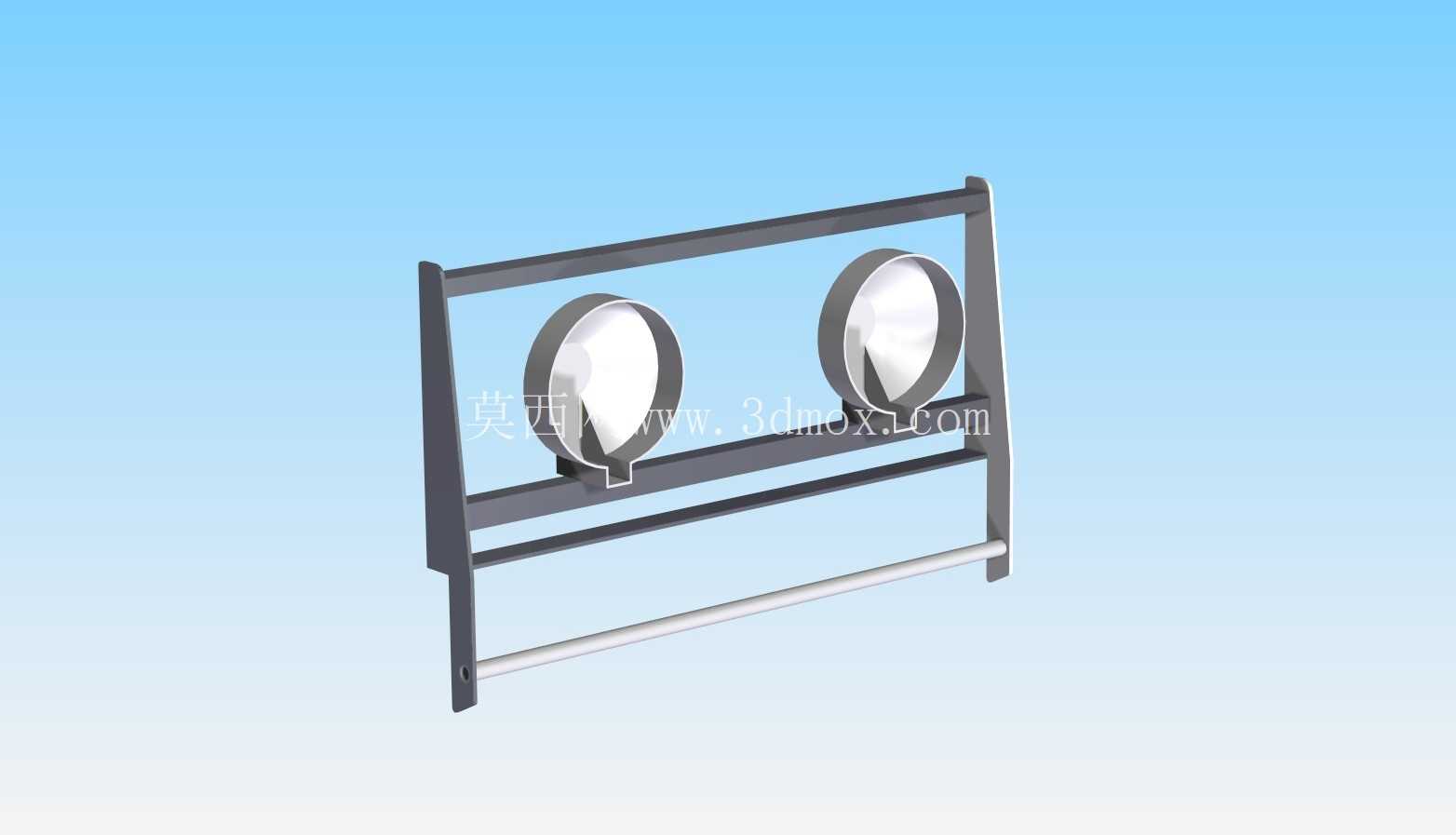

吉普切诺基XJ后灯控制台结构设计

　　该部件为适配吉普切诺基XJ车型开发的后灯安装承载结构，主要应用于硬派越野车型的尾部灯光系统集成场景，承担后辅助照明灯组的固定、线路排布防护以及尾部辅助置物杆的承载功能，在越野改装、整车尾部灯光升级场景中可直接替换原厂对应支架，无需对车身尾部安装点位做额外打孔修改。从实际使用场景来看，硬派越野车在户外穿越、夜间非铺装路面行驶时，原厂尾部照明覆盖范围有限，该控制台可同时固定两枚大口径圆形辅助射灯，灯组安装位预留了多角度调节间隙，可根据实际行驶路况调整照射俯仰角度，满足倒车补光、野外露营区域照明、后向路况警示等多场景使用需求，下方集成的横向杆体可兼顾临时挂置越野救援绑带、小型户外工具的功能，适配越野场景下的多用途使用需求。

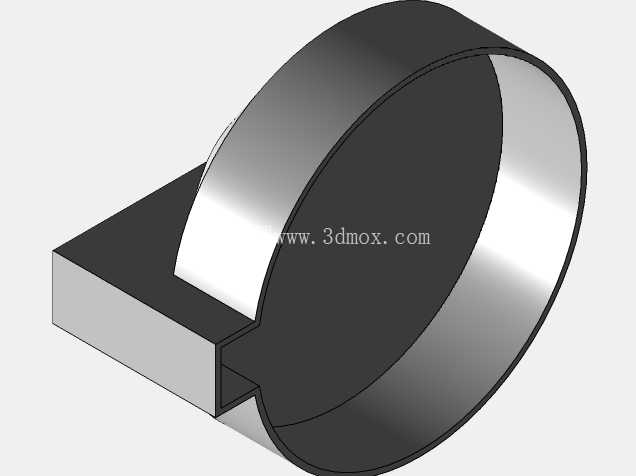

　　设计过程中优先考虑了越野工况下的抗振性能，整体框架采用矩形截面管材弯折焊接成型，主支撑边框做了斜向加强处理，避免长期在颠簸路面行驶出现焊缝开裂、支架变形的问题，灯组安装位设置了U型承托结构，与灯体底部的安装凸台完全贴合，配合螺栓紧固后可避免灯组在高频振动下出现移位、照射角度偏移的问题。安装边界方面，该控制台整体宽度与吉普切诺基XJ尾部两侧安装孔位的间距完全匹配，左右两侧的固定支脚直接对应车身尾部预留的螺栓安装点，安装时仅需对准孔位拧入对应规格的紧固螺栓即可完成固定，整体突出车身尾部的距离控制在合理范围内，不会超出车身外廓尺寸要求，避免影响车辆年检以及日常道路通行的合规性。

　　结构细节上，框架背部预留了线路走线的空腔，灯组的供电线路可沿框架内侧的预留槽位排布，避免线路外露被泥水、砂石侵蚀，下方横向杆体与主框架采用焊接连接，杆体表面做了光滑处理，挂置物品时不会出现剐蹭磨损的问题，整体框架的边角位置都做了圆弧过渡处理，避免安装、使用过程中出现尖锐边角划伤的问题。从结构强度设计来看，主框架选用的管材壁厚满足越野工况下的承载要求，两枚射灯总重量不超过五公斤时，支架长期使用不会出现明显形变，固定支脚位置做了加厚处理，分散螺栓紧固时的应力，避免长期振动下支脚位置出现应力断裂。

　　灯组安装位的调节结构采用齿面啮合设计，调整好照射角度后拧紧紧固螺栓即可锁止，车辆行驶过程中不会因为振动出现角度自行变化的问题，无需频繁停车调整灯组角度。该结构在建模过程中完全还原了实际安装的匹配关系，所有安装孔位的位置、孔径都与实车安装点做了对应，框架的弯折角度、焊接位置都按照实际加工工艺做了还原，可直接用于改装件的开模生产、3D打印样件制作，也可作为同类型硬派越野车尾部灯光支架设计的参考案例，帮助结构设计人员快速理解越野车载外部附件的设计要点，平衡结构强度、安装便捷性与使用功能性之间的关系，避免出现设计件无法适配实车安装、工况适应性不足的问题。
