吉普切诺基钢制前保险杠灯安装支架结构

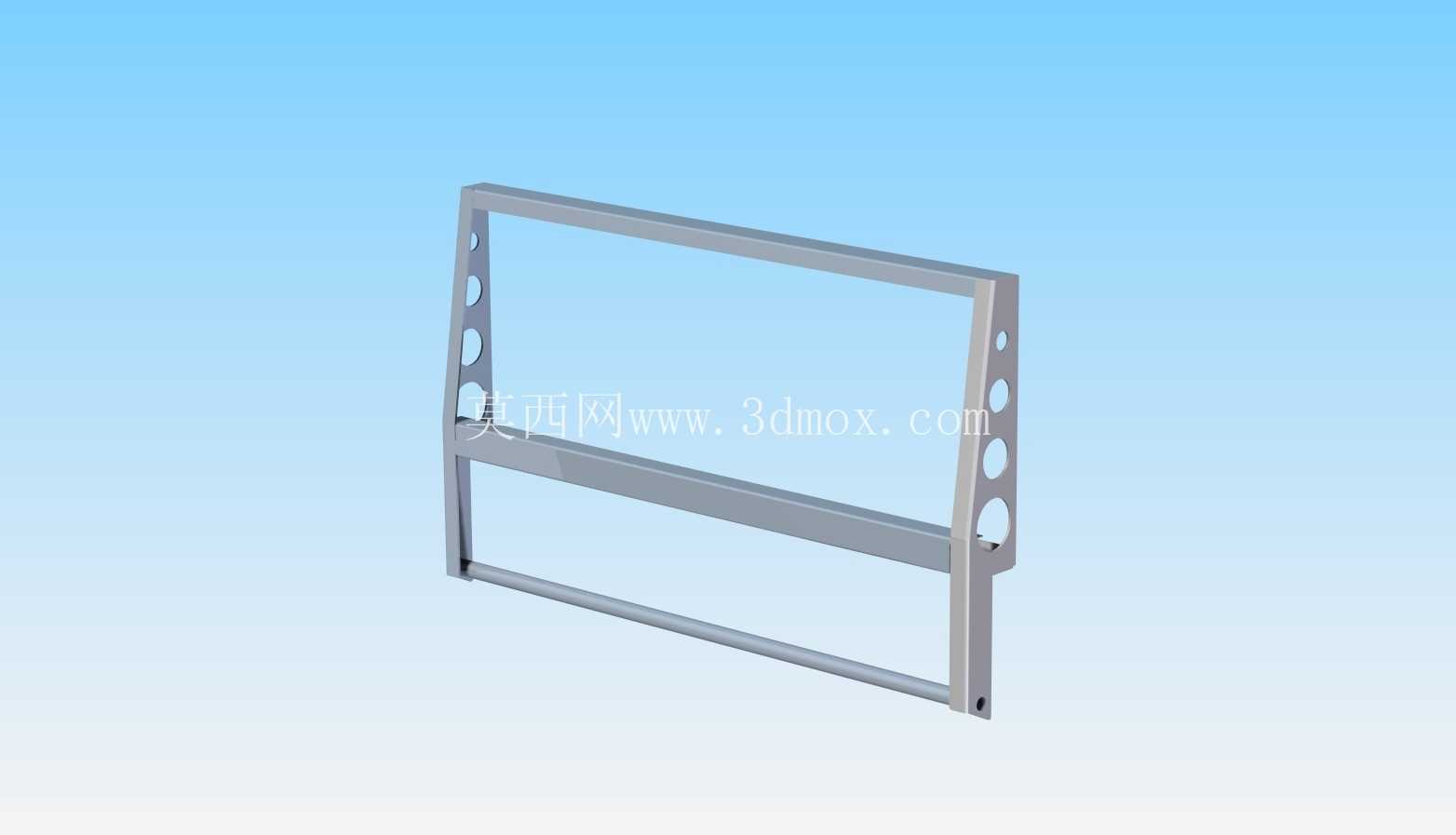

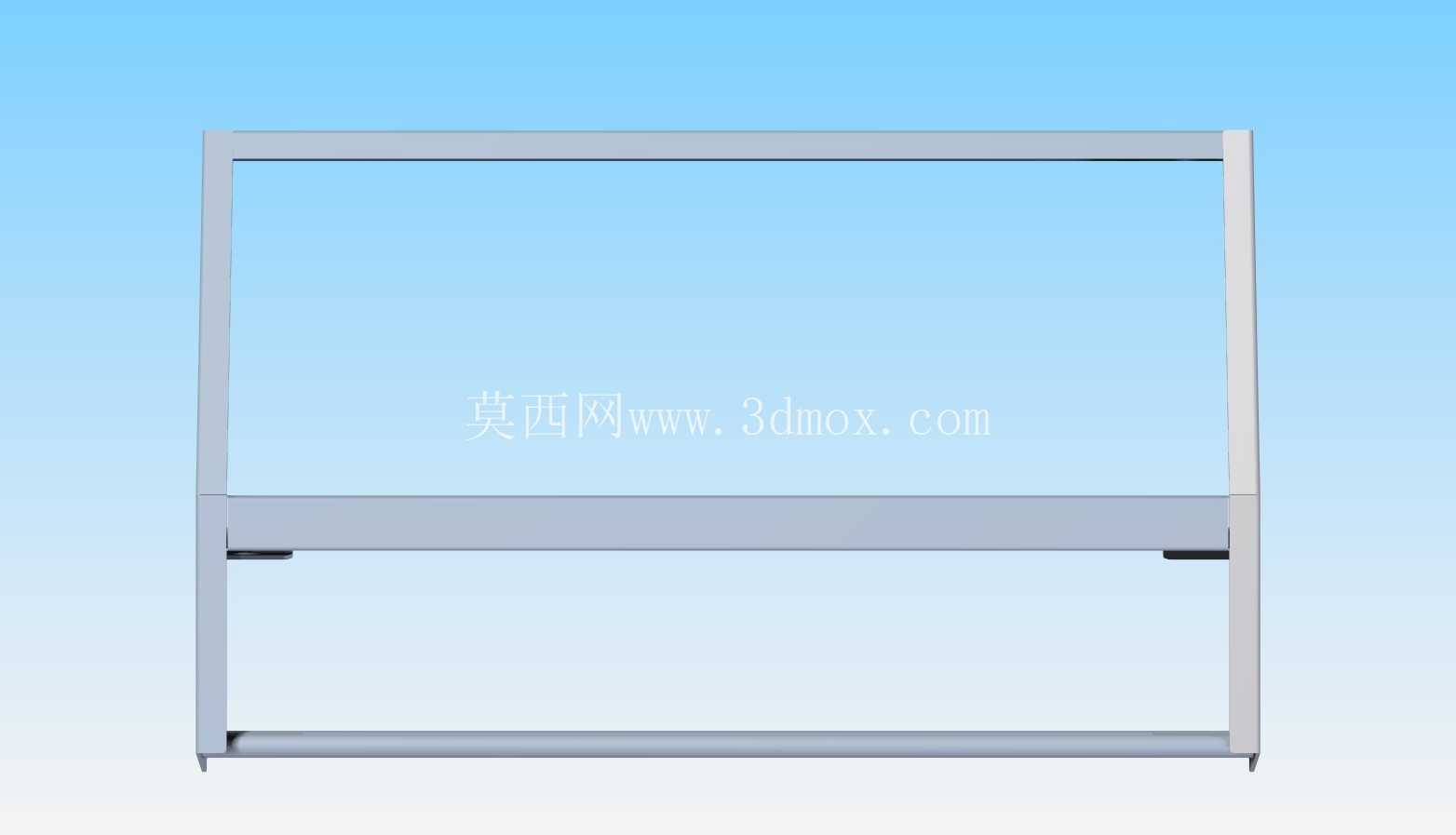

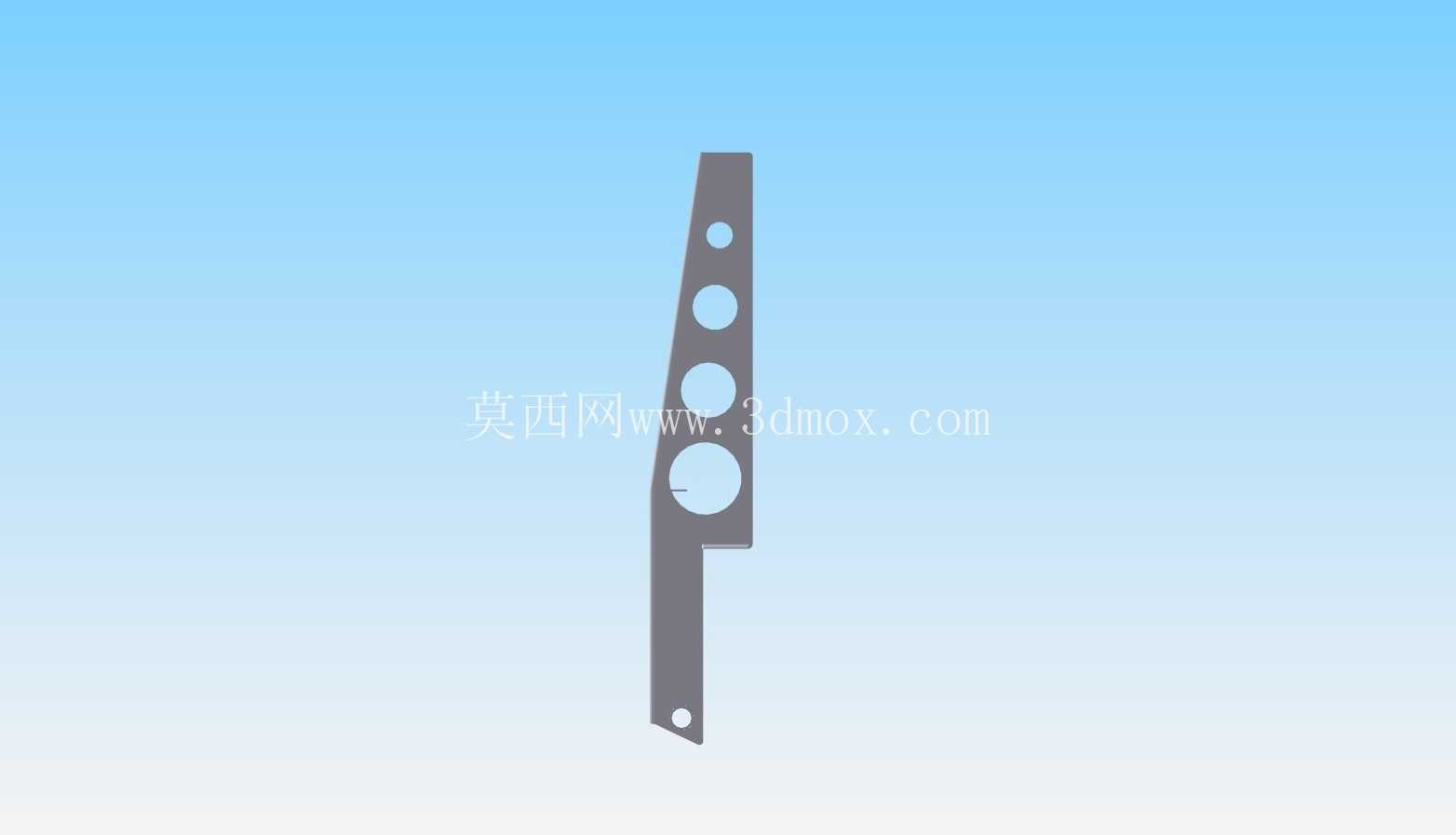

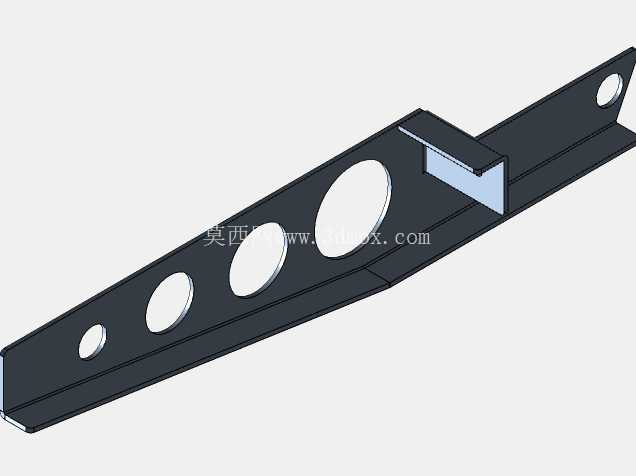

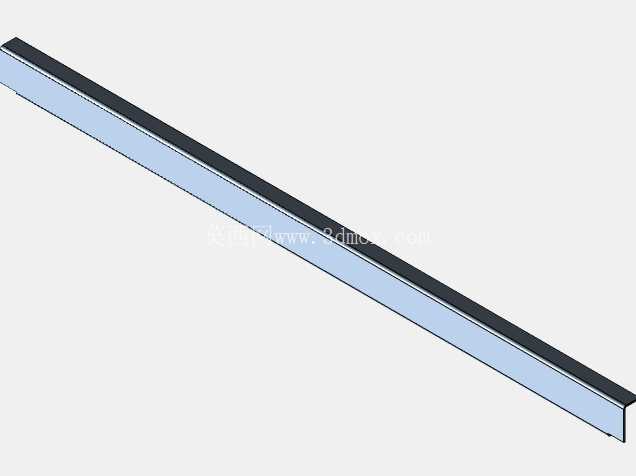

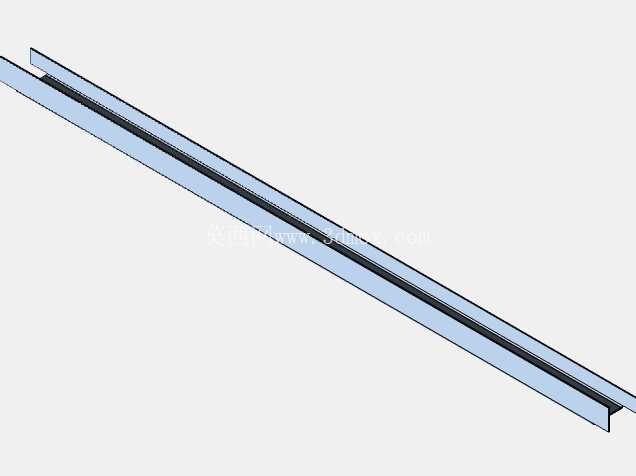

　　该钢制支架为越野车型前保险杠区域的灯具安装承载构件，主要适配硬派越野车型的前部改装或原厂配套场景，在整车前部结构中承担灯具固定、保险杠局部加强的双重作用，日常使用中需要承受非铺装路面行驶带来的持续振动、轻度飞石冲击，以及户外温差变化带来的材料形变应力，因此结构设计上优先考量连接可靠性与抗疲劳性能。从结构形态来看，整体采用矩形框式主体设计，两侧立板作为主要承力连接端，板件上预留的多组不同孔径圆孔，分别对应保险杠主体连接点位、灯具固定点位以及线束穿装避让空间，不同孔径的排布经过安装路径校核，可避免装配时与周边翼子板、前杠蒙皮、防撞梁本体产生干涉。

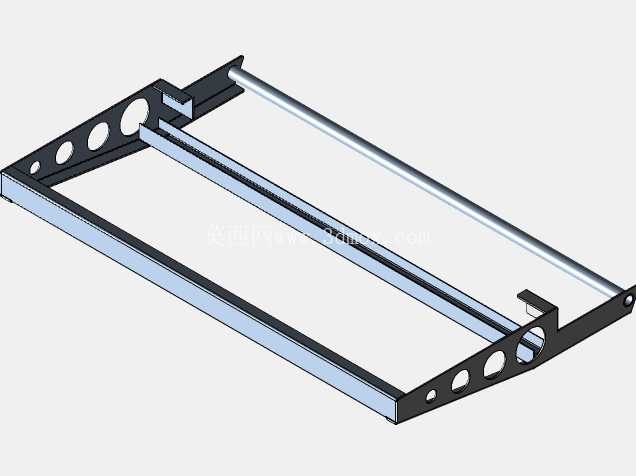

　　下部横向设置的圆管加强梁，一方面提升了框架整体的抗扭刚度，避免单侧受力时出现框架变形导致的灯具移位，另一方面也可作为辅助灯具的拓展安装位，满足户外越野场景下额外加装辅助照明的使用需求。设计过程中首先基于车型前部安装点的点云数据确定框架的整体边界尺寸，两侧立板的安装孔位完全匹配原厂前保险杠的预留螺柱位置，不需要对原车结构进行打孔修改即可完成装配，框架的内框尺寸严格对应所选配套灯具的外轮廓尺寸，预留了灯具安装后的调节间隙，同时控制框架突出前杠的距离，避免影响整车接近角，保障越野通行时的通过性。加工工艺层面，构件主体采用激光切割完成板件的孔位与外形加工，保证孔位精度控制在±0.2mm范围内，避免装配时出现孔位错位需要现场扩孔的问题，板件弯折工序采用数控折弯设备控制弯折角度，保证两侧立板的平行度偏差不超过0.5mm，确保框架安装后不会出现歪斜，最后通过焊接工艺将横向圆管与两侧立板、上下框体连接为整体，焊接位置打磨平整后做防锈处理，适配户外复杂使用环境下的防腐蚀需求。

　　实际装车使用时，该支架先通过两侧立板的下部孔位与前保险杠内部的安装支座连接固定，再将灯具组件嵌入框架内框，通过立板上的对应孔位完成灯具的锁紧固定，线束可通过立板上的预留圆孔穿入保险杠内部与整车线路连接，整体装配流程不需要额外制作转接件，普通维修人员借助常规工具即可完成安装。结构强度校核阶段，针对支架的垂直载荷、侧向冲击载荷做了对应仿真验证，在单侧承受5kg垂直载荷的情况下，框架最大形变量不超过0.3mm，不会出现灯具照射角度偏移的问题，在承受时速30km/h下的轻度飞石冲击时，板件不会出现凹陷变形，可有效保护内部安装的灯具组件不受损坏。

　　不同于普通民用车辆的塑料灯座结构，该钢制支架的结构冗余量更大，除了固定原厂配套的前杠灯之外，还可根据使用需求拓展安装长条射灯、日行灯等不同类型的前部照明组件，横向加强梁上可通过加装通用卡箍固定额外的辅助灯具，不需要对支架主体进行二次加工。框架的边角位置均做了圆弧过渡处理，避免装配过程中划伤操作人员，也防止车辆行驶过程中尖锐边角对周边线束、橡胶件造成磨损，两侧立板上的长圆形调节孔，可支持灯具安装时的上下角度微调，满足不同使用场景下的照射角度调整需求。
