台式型材切割机配套立式机架结构设计

　　这套结构针对车间零散金属型材下料场景设计，区别于落地式切割机直接放置地面的使用形式，通过方管焊接机架将切割主机抬升至符合人体站立操作的高度，操作人员无需弯腰即可完成上料、对位、压料、切割的全流程动作，能有效降低长时间下料作业的腰部负荷，适配五金加工车间、钢结构预制场、设备维修班组的日常型材截断作业需求，可处理圆钢、角铁、方管、扁钢等常见黑色金属型材的定长截断工作。

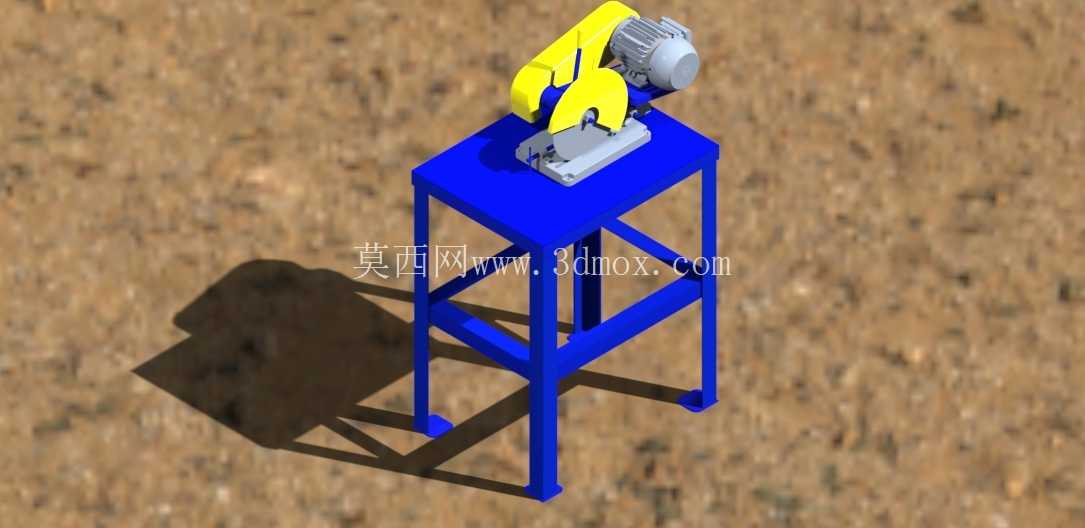

　　机架主体采用标准方形钢管焊接成型，四条竖直支腿作为主要承重结构，上下端分别设置连接横梁形成稳定的框型承托结构，中部增设斜向支撑方管抵消切割作业时产生的侧向振动力，避免机架在锯片高速切削时出现共振偏移，支腿底部预留安装孔位，既可以直接放置在硬化车间地面使用，也可以通过膨胀螺栓与地面固定，进一步提升整机作业稳定性。机架顶部的安装平台采用加厚钢板裁切而成，平面度控制在机械加工通用公差范围内，保证切割主机安装后底面与平台完全贴合，不会出现安装倾斜导致的锯切面偏斜问题，平台边缘预留压料机构的安装槽位，可根据切割型材的规格快速更换不同行程的气动或手动压料组件。

　　切割主机部分采用摆动式结构设计，锯片防护壳分为上下两段，下半段固定在主机底座上覆盖锯片非工作区域，上半段随切割摆臂同步动作，切割下压时自动避让型材，抬升时完全覆盖锯片外露部分，避免操作人员误触高速旋转的锯片。驱动电机与锯片主轴通过皮带传动连接，传动区域设置全封闭防护罩，防止切割产生的金属碎屑飞入传动结构磨损皮带，同时也能避免皮带高速运转时卷入杂物引发安全隐患。摆臂的铰接位置设置可调节阻尼结构，可根据操作人员的使用习惯调整摆臂下压的阻力，避免下压力度过大导致锯片崩齿或者型材出现飞边。

　　设计过程中优先考虑了作业时的排屑需求，机架顶部平台在锯片下落的对应位置开设排屑缺口，切割产生的高温金属碎屑可直接从缺口落到地面，不会在平台表面堆积刮伤型材表面，也避免碎屑堆积在锯片运动路径上加剧锯片磨损。整机的操作按钮设置在主机侧方的易触及位置，紧急停止按钮采用大尺寸红色蘑菇头样式，出现异常时可快速拍停设备。从安装边界来看，机架支腿的横向跨距经过反复校核，在保证操作人员有足够站位空间的前提下，尽可能缩小整机占地面积，适配车间狭窄区域的临时下料点位布置，设备总高度控制在成年人胸部位置，上料时无需抬举过高的型材，长度较短的余料也可直接放置在平台上临时存放。

　　结构细节上，所有焊接位置都做了焊后打磨处理，去除焊渣与尖锐边角，避免操作人员上下料时被毛刺划伤，机架表面采用喷涂防锈处理，可适应车间内存在切削液、金属粉尘的潮湿多尘工况，延长机架的使用寿命。锯片的更换位置预留了足够的操作空间，无需拆卸主机即可完成锯片的拆装更换，日常维护时只需要打开防护壳的侧盖就能完成皮带张紧度的调整，降低设备日常运维的时间成本。压料机构的安装位置避开了锯片的运动路径，压头采用橡胶包覆材质，夹紧型材时不会在型材表面留下压痕，也能避免硬质金属压头与锯片意外接触损坏锯片。
