灰煤处理厂用螺旋输送结构设计

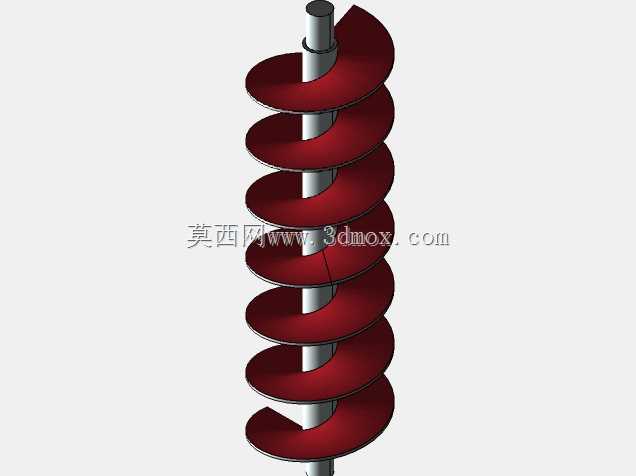

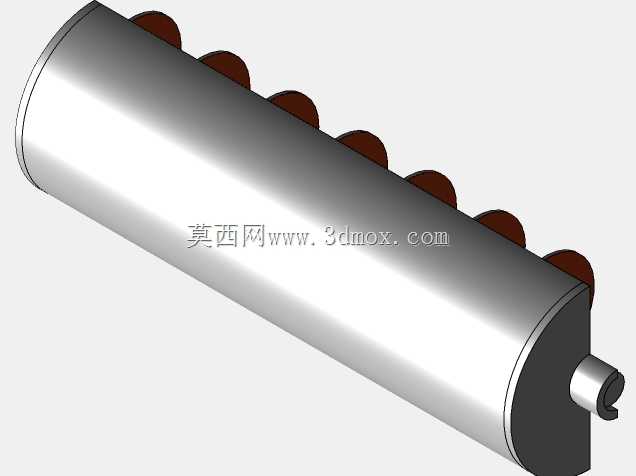

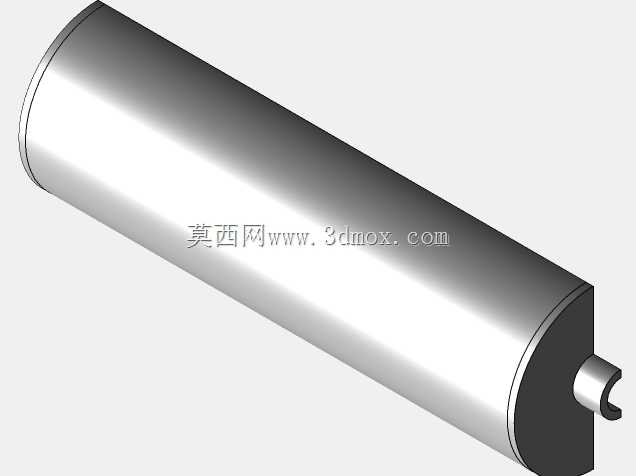

　　在燃煤电厂、集中供热锅炉房以及配套的煤处理、灰渣处理工段，散状物料的密闭输送一直是现场运维的核心痛点之一，开放式皮带输送容易产生扬尘，不符合现场职业卫生防护要求，斗式提升机仅能完成垂直方向的物料转运，无法适配水平或小倾角的长距离给料需求，这类工况下螺旋输送结构的应用占比常年居高不下。本次呈现的螺旋输送核心结构，就是针对灰、煤这类散状颗粒物料的短距离输送需求开发，核心功能是通过旋转的螺旋叶片将物料在固定的壳体内推移，完成从进料点到出料点的连续给料，全程可以做到密闭输送，大幅减少输送过程中的粉尘外溢。从结构设计逻辑来看，整个核心组件分为中心轴与螺旋叶片两大部分，中心轴采用等直径圆钢加工，轴端预留的安装段可以直接和驱动端的联轴器、轴承座配合，不需要额外做转接结构，降低现场安装的对中难度；螺旋叶片采用等螺距的实体面型设计，这种叶片形式对于粉状、小颗粒状的煤灰、煤粉物料适配性最好，不会因为物料的流动性差异出现卡滞、返料的问题。叶片与中心轴的连接采用满焊结构，焊接后做整体动平衡校正，避免长时间高转速运行下出现轴系振动，磨损轴承密封件。

　　在实际工况适配中，这类螺旋结构的输送长度可以根据现场的安装边界灵活调整，单段输送长度通常控制在10米以内，避免长距离输送下轴系出现挠曲变形，叶片与壳体发生刮蹭；安装倾角如果超过20度，需要适当缩小螺距，避免物料因为重力作用出现下滑，影响输送效率。设计过程中需要重点考虑叶片与壳体的间隙控制，间隙过小会因为壳体加工、安装的形位公差导致叶片刮壳，运行时产生异响甚至卡停，间隙过大则会在叶片与壳体之间残留物料层，长期运行后物料板结会增大运行阻力，针对煤灰这类磨琢性不算特别强的物料，单边间隙控制在3-5mm是比较合理的区间。

　　从物料适配性来看，这种实体螺旋结构不适合输送粘性大、易结块的物料，这类物料容易粘附在叶片和轴上，随螺旋旋转形成料柱，堵塞输送通道，但对于干燥的粉煤灰、碎煤块、炉渣这类散料，输送效率可以稳定维持在设计值的90%以上。现场安装时，中心轴的水平度偏差需要控制在千分之一以内，两端的轴承座需要预留一定的轴向窜动间隙，补偿设备运行过程中因为温度变化产生的轴系热伸长，避免轴承出现额外的轴向载荷，缩短使用寿命。螺旋叶片的厚度选择也和输送物料的磨琢性直接相关，输送普通煤粉、粉煤灰时采用4-6mm的普通碳素钢板卷制即可，如果是输送磨琢性更强的炉渣、矿粉，则需要在叶片边缘堆焊耐磨层，或者更换耐磨钢板加工，延长易损件的更换周期。

　　在进料口的设计匹配上，通常会在进料段的螺旋叶片上做加大螺距处理，避免进料口处物料堆积，出现堵料问题；出料口则需要匹配下游设备的进料接口尺寸，位置可以根据现场布置灵活调整在壳体的下侧任意位置。日常运维过程中，这类结构最常见的故障点是叶片磨损、轴端密封漏料，设计时在轴端采用填料密封配合气封的结构，可以有效减少细粉从轴端缝隙溢出，改善现场的作业环境。很多现场改造案例中，会在螺旋轴的末端加装反向叶片，将末端的物料向出料口方向推送，避免末端物料堆积挤压密封件，大幅降低轴端漏料的概率。对于有调速需求的工况，可以在驱动端加装变频减速电机，根据上游的给料量实时调整螺旋的转速，匹配不同的输送量需求，避免出现物料溢出或者空载运行的能耗浪费。整个螺旋结构没有复杂的传动组件，核心转动件只有带叶片的中心轴，日常维护只需要定期检查轴承润滑状态、叶片磨损情况即可，运维成本远低于其他类型的散料输送设备，这也是这类结构在工矿企业散料输送工段长盛不衰的核心原因。在三维建模过程中，螺旋叶片的建模需要严格按照螺旋线轨迹做扫掠，保证叶片的螺距、直径参数完全符合设计值，后续出工程图时需要标注清楚叶片的展开尺寸、焊接要求，为车间加工提供准确的依据，避免因为建模误差导致加工出来的叶片无法和壳体匹配，出现安装干涉的问题。
