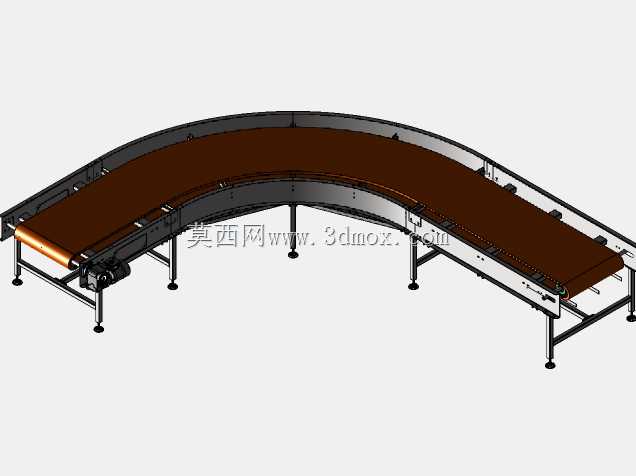

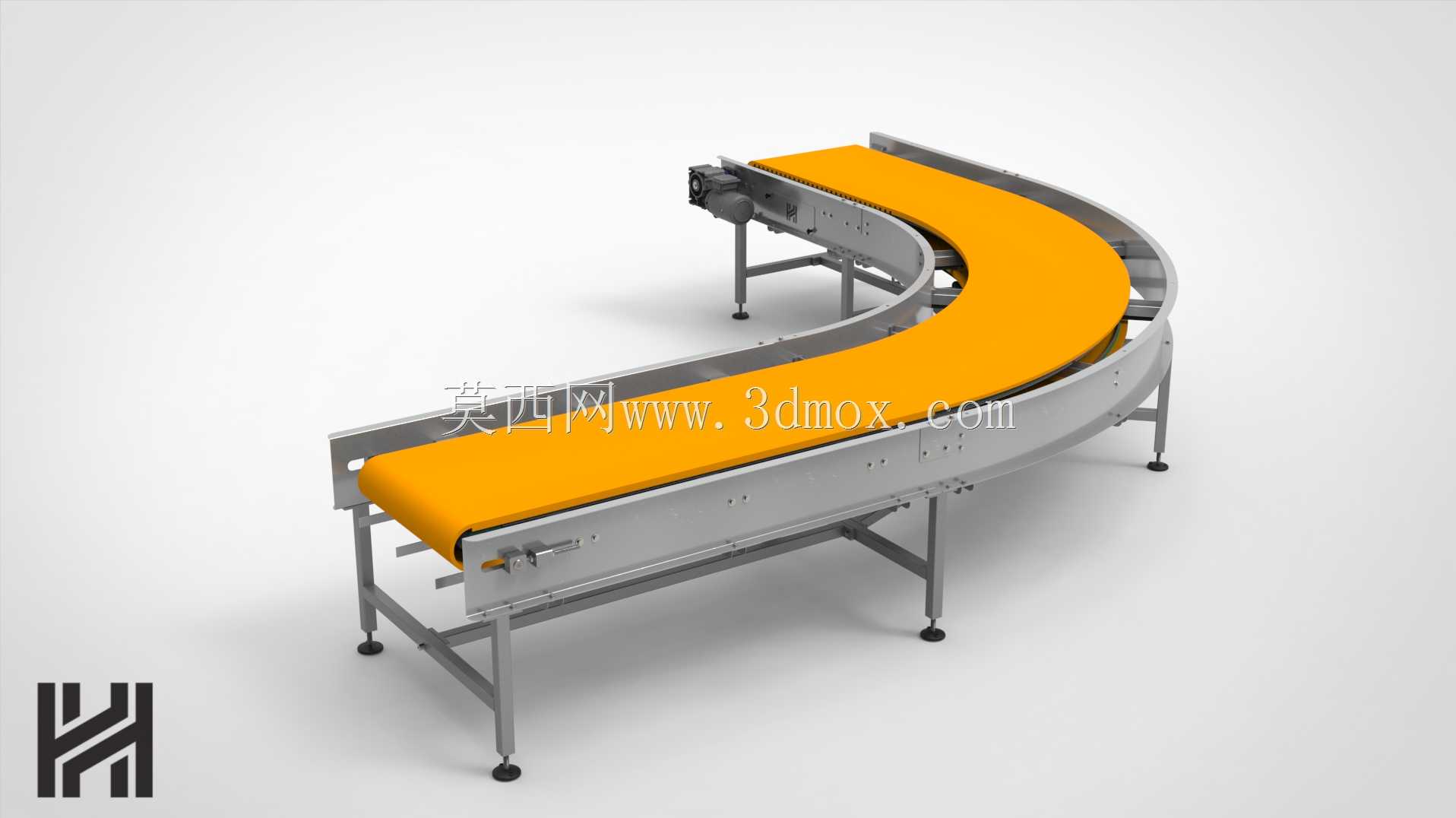

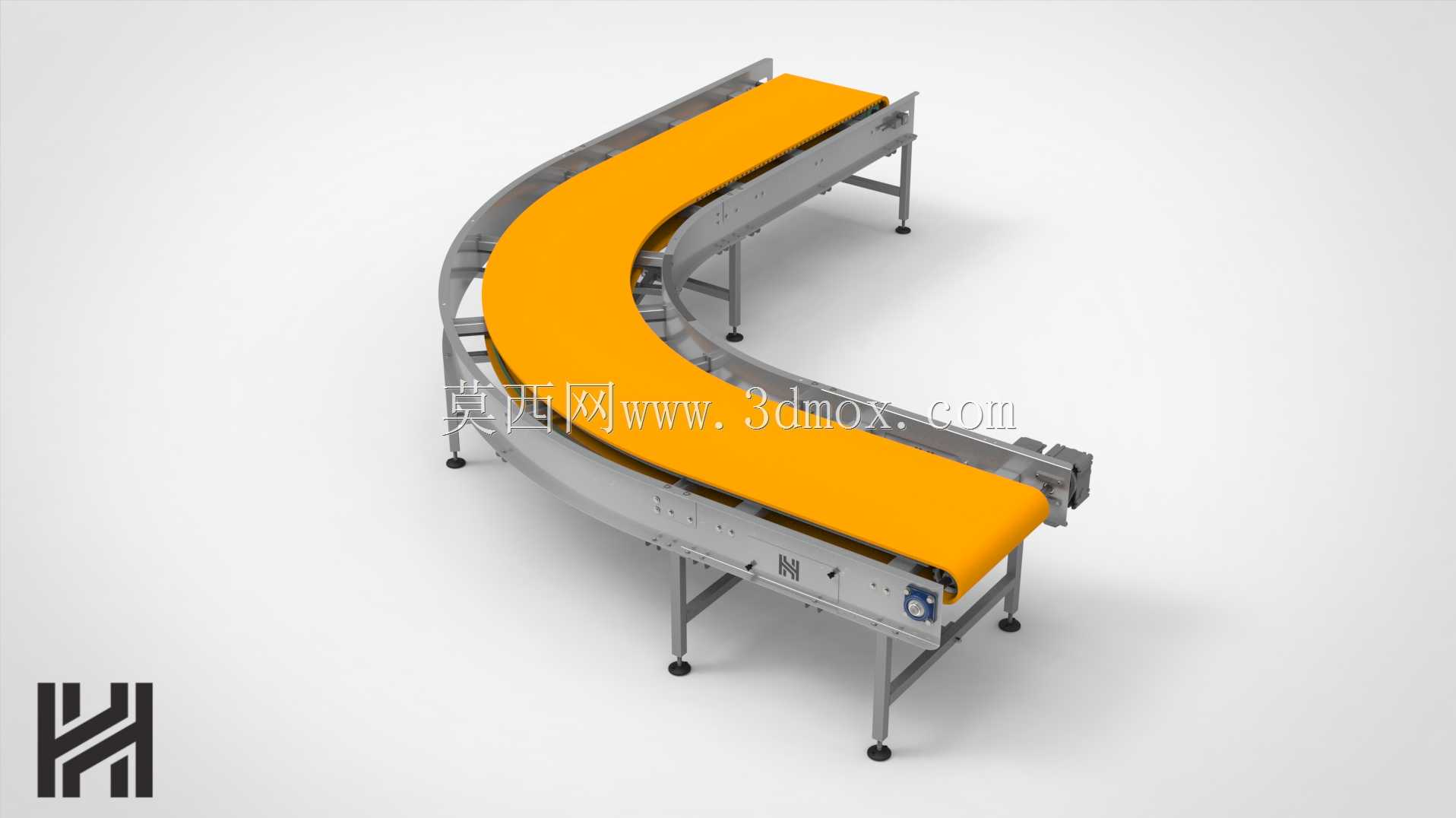

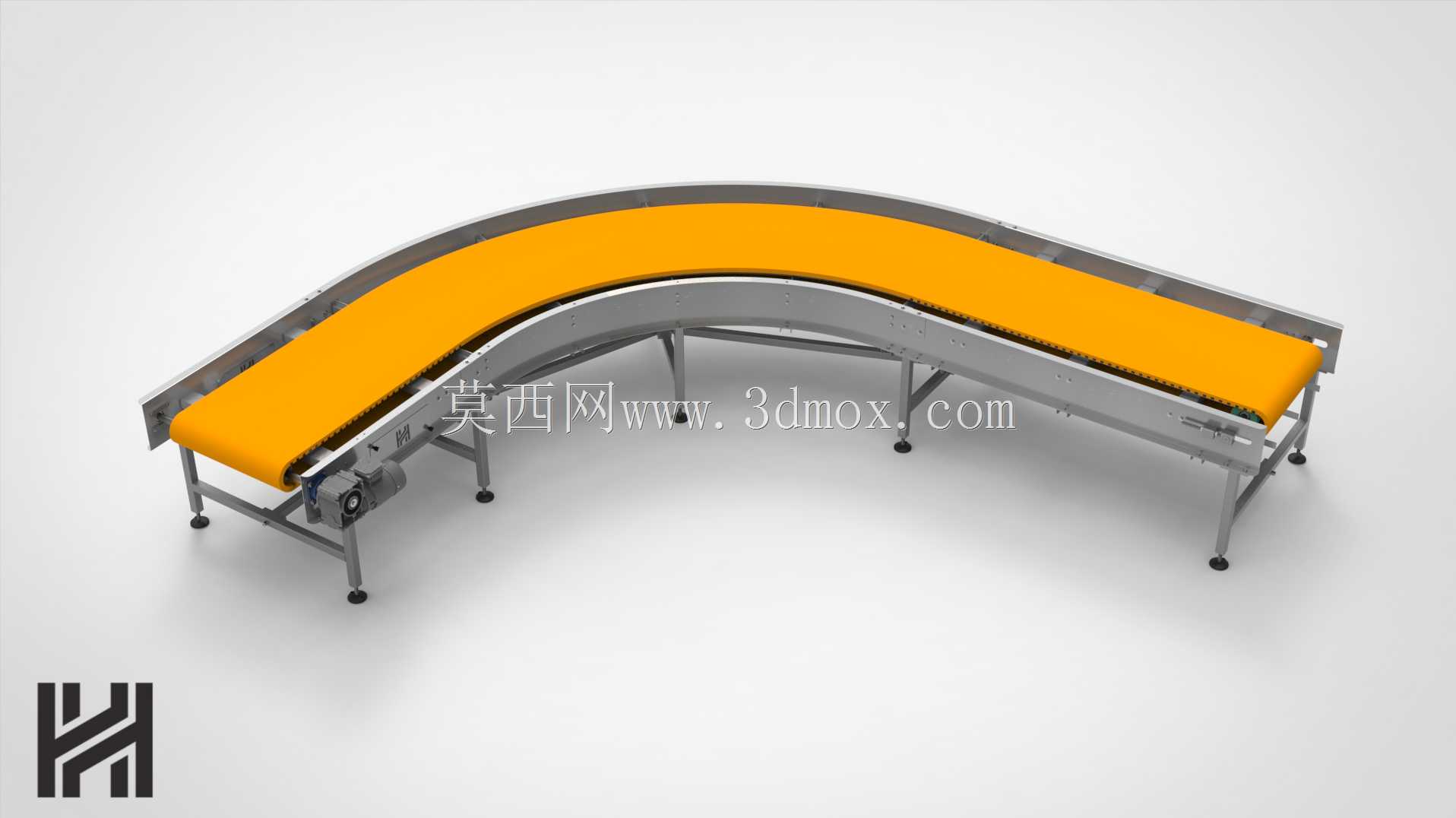

90度转弯模块带式输送设备结构

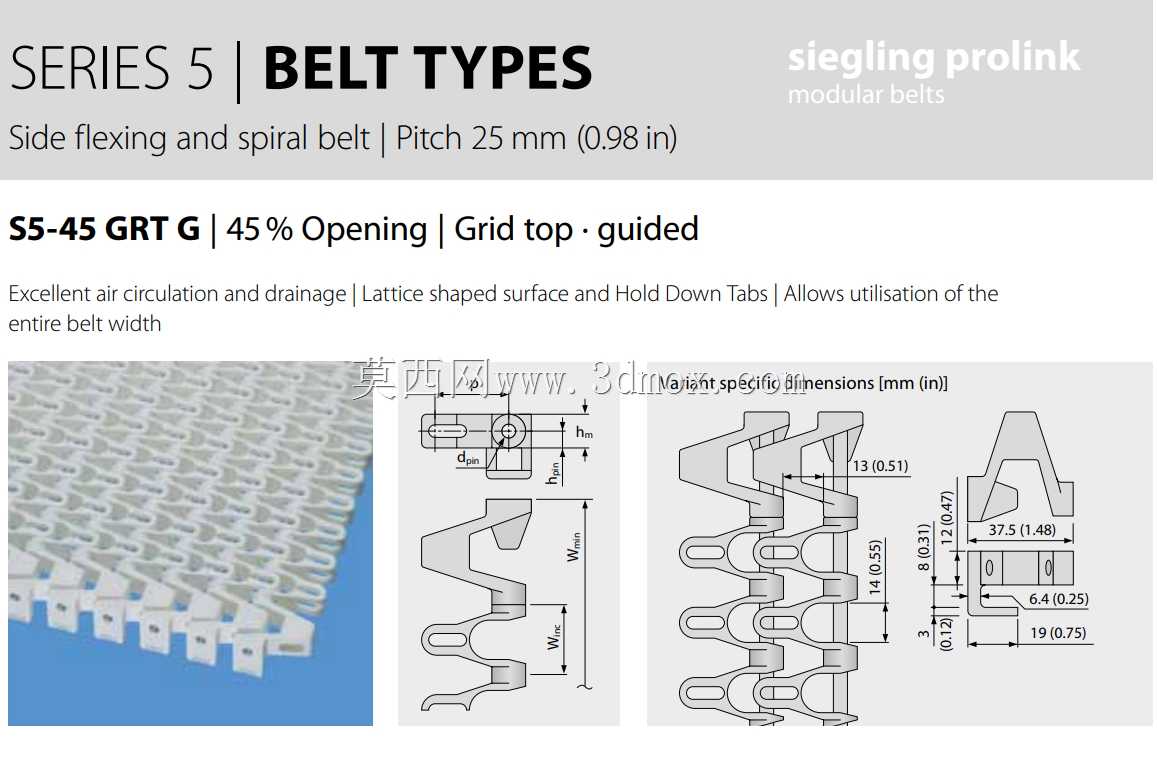

　　在包装后段分拣、电商仓储周转、食品加工产线衔接、日化产品灌装后转运这类场景里，经常会遇到车间布局受限、产线需要直角转向的需求，直段输送机无法完成流向切换，人工转角搬运不仅效率低，还容易在转运过程中造成物料磕碰、卡滞，尤其是规整箱装、袋装、小块成件物料的连续输送场景，直角转向设备的选型直接影响整条产线的运行流畅度。这款90度弯曲模块带输送结构，就是针对这类直角转向输送需求设计的专用设备，区别于普通平皮带转弯机，模块带的结构形式在耐磨损、抗跑偏、承载稳定性上有更突出的表现。从结构设计逻辑来看，设备整体采用外侧弧边半径大于内侧弧边的转弯框架设计，机架主体采用不锈钢方管焊接成型，支脚配置可调脚杯，可根据现场地面平整度调整设备整体水平度，支脚与机架主体采用螺栓连接，方便现场安装时微调转弯段的对接高度，适配前后直段输送线的对接公差。驱动端布置在转弯段的出料端位置，采用电机减速机直连驱动辊的结构，减少链传动带来的间隙误差，驱动辊表面做包胶滚花处理，增大与模块带之间的摩擦力，避免重载启动时出现皮带打滑的问题。模块带本身采用硬质工程塑料模块拼接而成，相比整体式橡胶转弯皮带，模块带的拼接结构可以自然适配转弯段的内外侧线速度差，不需要额外在皮带内侧加装导向条，长期运行也不会出现导向条磨损脱落、皮带蛇形跑偏的问题，同时模块带的表面平整，缝隙均匀，输送纸箱、塑料周转箱、袋装食品这类物料时，不会出现卡料、刮蹭物料外包装的情况。张紧结构布置在进料端的从动辊位置，采用两侧螺杆调节的张紧方式，调节行程预留充足，后期更换模块带或者长期运行出现皮带伸长时，不需要拆解机架主体，只需要调节两侧张紧螺杆即可调整皮带张紧度，日常维护的操作门槛很低。

　　设备的护边采用折弯成型的不锈钢挡板，沿转弯段的内外弧边全程布置，挡板高度根据常规输送物料的高度设计，避免物料在转弯过程中因为离心力作用从皮带侧边滑落，挡板与模块带表面预留3到5毫米的间隙，既不会摩擦皮带表面造成额外磨损，也能避免薄型物料卡入挡板与皮带的缝隙中。从安装边界尺寸来看，这款转弯机的转弯半径适配常规车间产线的布局需求，进料端和出料端的接口尺寸可以和同宽度的直段模块带输送机、皮带输送机直接对接，不需要额外做过渡转接板，设备整体的高度调节范围可以覆盖多数轻工产线的常用输送高度，支脚的安装孔位预留了膨胀螺栓固定位置，设备安装到位后可以直接固定在地面上，避免高速输送时机架出现晃动。

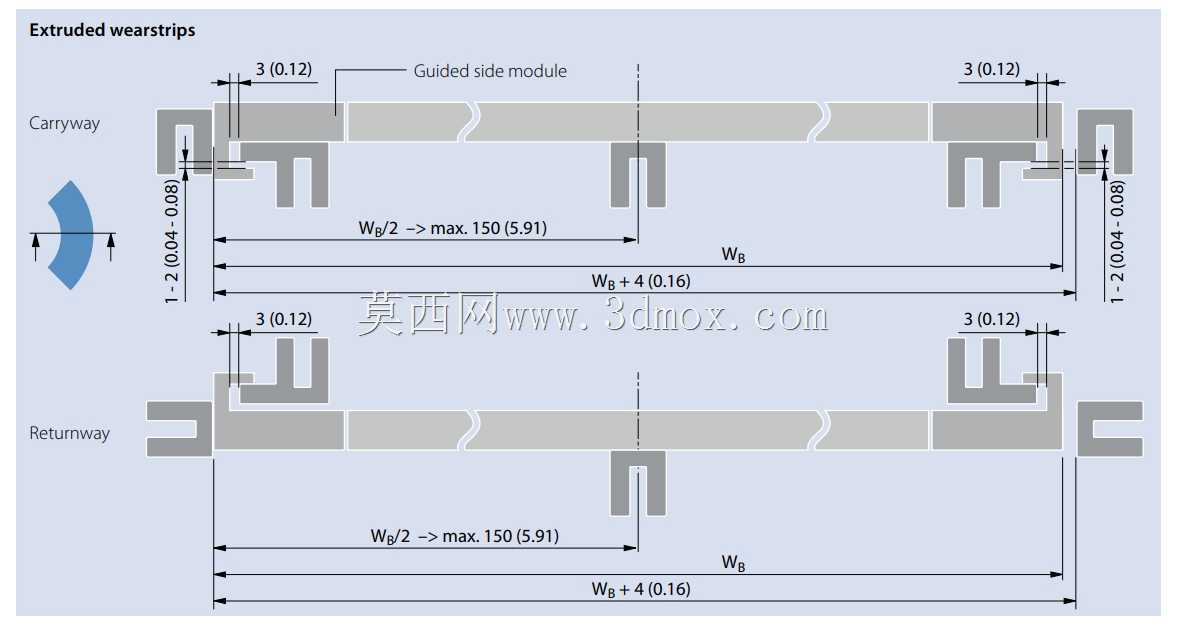

　　在实际使用场景中，这款设备可以衔接两条垂直布置的直段输送线，完成物料的90度转向输送，不需要额外布置顶升移栽、转角推料这类结构，设备结构更简洁，运行故障率更低，输送过程中物料始终保持在皮带表面，不会出现转向过程中的物料姿态偏移，对于需要保持物料输送朝向的后段包装、扫码、分拣工序来说，这种连续式转弯输送的方式对物料姿态的影响更小，不需要额外增加姿态校正机构。设计过程中针对转弯段的模块带运行轨迹做了专门的导向设计，在机架的上下层皮带回程位置都布置了高分子耐磨导向条，托住模块带的回程段，避免模块带在回程段出现下垂、蹭到机架横梁的问题，导向条采用快拆式安装结构，长期运行磨损后可以单独更换，不需要整体拆解机架。

　　设备的驱动电机根据输送载荷匹配对应功率，常规轻型载荷场景下配置的减速电机可以满足连续24小时运行的需求，电机安装位置预留了检修空间，后期维护时可以直接拆卸电机固定螺栓完成检修更换，不需要挪动设备整体位置。另外，模块带的模块化拼接结构也方便后期局部损坏时的维修，某一块模块出现磨损或者断裂时，只需要拆下对应的模块销钉，更换损坏的单块模块即可，不需要整体更换整条皮带，大幅降低后期的维护配件成本。对于洁净度要求较高的食品、医药生产场景，这种塑料模块带的结构也更容易清洁，冲洗时不会像帆布芯橡胶皮带那样存水、滋生细菌，表面光滑无卫生死角，适配食品级生产车间的卫生要求。
